2016 YAMAHA XSR 900 Manuale duso (in Italian)

Manutenzione e regolazione periodiche
6-22
1
2
3
4
567
8
9
10
11
12
HAU22393

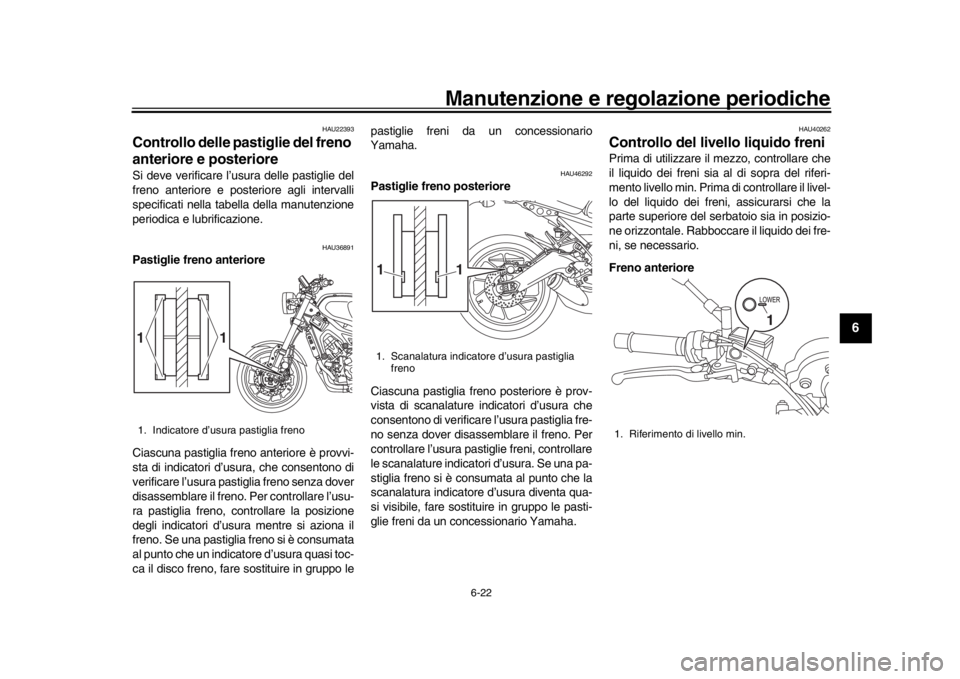

Controllo delle pastiglie del freno
anteriore e posterioreSi deve verificare l’usura delle pastiglie del
freno anteriore e posteriore agli intervalli
specificati nella tabel la della manutenzione
periodica e lubrificazione.
HAU36891
Pastiglie freno anteriore
Ciascuna pastiglia freno anteriore è provvi-
sta di indicatori d’usura, che consentono di
verificare l’usura pastiglia freno senza dover
disassemblare il freno. Per controllare l’usu-
ra pastiglia freno, controllare la posizione
degli indicatori d’usura mentre si aziona il
freno. Se una pastiglia freno si è consumata
al punto che un indicatore d’usura quasi toc-
ca il disco freno, fare sostituire in gruppo le pastiglie freni da un concessionario
Yamaha.
HAU46292
Pastiglie freno posteriore
Ciascuna pastiglia fr
eno posteriore è prov-
vista di scanalature indicatori d’usura che
consentono di verificare l’usura pastiglia fre-
no senza dover disassemblare il freno. Per
controllare l’usura pastiglie freni, controllare
le scanalature indicatori d’usura. Se una pa-
stiglia freno si è consumata al punto che la
scanalatura indicatore d’usura diventa qua-
si visibile, fare sostituire in gruppo le pasti-
glie freni da un concessionario Yamaha.
HAU40262
Controllo del livello liquido freniPrima di utilizzare il mezzo, controllare che
il liquido dei freni sia al di sopra del riferi-
mento livello min. Prima di controllare il livel-
lo del liquido dei freni, assicurarsi che la
parte superiore del serbatoio sia in posizio-
ne orizzontale. Rabboccare il liquido dei fre-
ni, se necessario.
Freno anteriore
1. Indicatore d’usura pastiglia freno
1
1
1. Scanalatura indicatore d’usura pastiglia freno
1
1
1. Riferimento di livello min.
1
B90-9-H0_1.book 22 ページ ２０１５年１２月１６日　水曜日　午後４時５６分

Manutenzione e regolazione periodiche
6-23
1
2
3
4
56
7
8
9
10
11
12
Freno posteriore
AVVERTENZA
HWA16011
Una manutenzione scorretta può causa-
re la riduzione della capacità di frenata.
Rispettare le seguenti precauzioni:
Un livello insufficiente del liquido
freni potrebbe provocare l’ingresso
di aria nel circuito freni, causando
una diminuzione delle prestazioni
di frenata.

Pulire il tappo di riempimento prima
di rimuoverlo. Utilizzare solo liqui-
do dei freni DOT 4 proveniente da
un contenitore sigillato.

Utilizzare solo il liquido freni pre-
scritto secondo spec ifica; altrimen-
ti le guarnizioni in gomma
potrebbero deteriorarsi, causando
perdite.

Rabboccare con lo stesso tipo di li-
quido freni. L’aggiunta di un liquido
dei freni diverso da DOT 4 può cau-
sare una reazione chimica nociva.

Evitare infiltrazioni d’acqua o di pol-
vere nel serbatoio liquido freni du-
rante il rifornimento. L’acqua causa
una notevole riduzione del punto di
ebollizione del liquido e può provo-
care il “vapor lock”, e lo sporco può
intasare le valvole dell’unità idrauli-ca ABS.
ATTENZIONE
HCA17641
Il liquido freni può danneggiare le super-
fici verniciate o le parti in plastica. Pulire
sempre immediatamente l’eventuale li-quido versato.
Poiché le pastiglie freni si consumano, è
normale che il livello liquido freni diminuisca
gradualmente. Se il livello del liquido freni è
basso è possibile che le pastiglie dei freni
siano usurate e/o che vi sia una perdita nel
circuito freni; pertanto, assicurarsi di con-
trollare il livello d’usura delle pastiglie dei freni e la presenza di perdite nel circuito fre-
ni. Se il livello del liquido freni cala improvvi-
samente, fare controllare il mezzo da un
concessionario Yamaha prima di continua-
re a utilizzarlo.
1. Riferimento di livello min.Liquido freni prescritto secondo spe-
cifica:
DOT 4
1
B90-9-H0_1.book 23 ページ ２０１５年１２月１６日　水曜日　午後４時５６分

Manutenzione e regolazione periodiche
6-24
1
2
3
4
567
8
9
10
11
12
HAU22733
Sostituzione del liquido freniFare cambiare il liquido freni da un conces-
sionario Yamaha agli intervalli specificati
nella tabella della manutenzione periodica e
lubrificazione. Inoltre fare sostituire i parao-
lio delle pompe freni e delle pinze, come
pure i tubi freni agli intervalli elencati qui di
seguito, oppure se presentano danneggia-
menti o perdite.
Paraolio: Sostituire ogni due anni.

Tubi freni: Sostituire ogni quattro anni.
HAU22762
Tensione della catenaControllare e regolare sempre, se occorre,
la tensione della catena prima di utilizzare il
mezzo.
HAU2277C
Per controllare la tensione della catena
1. Posizionare il motociclo sul cavalletto laterale.NOTAQuando si effettua il controllo e la regolazio-
ne della tensione della catena, non ci deveessere alcun peso sul motociclo.
2. Mettere la trasmissione in posizione di folle.
3. Misurare la tensione della catena
come illustrato nella figura. 4. Se la tensione della catena non è cor-
retta, regolarla come segue.
ATTENZIONE: Una tensione errata
della catena di trasmissione so-
vraccarica il motore, così come al-
tre parti vitali del motociclo e può
provocare lo slitta mento o la rottura
della catena. Se la tensione della ca-
tena è più di 25.0 mm (0.98 in), la ca-
tena potrebbe danneggiare il telaio,
il forcellone e altri parti. Per impedi-
re che ciò avvenga, mantenere la
tensione della catena di trasmissio-
ne entro i limiti specificati.
[HCA17791]
HAU57971
Per regolare la tensione della catena
Rivolgersi a un concessionario Yamaha pri-
ma di regolare la tensione della catena.
Tensione della catena:
5.0–15.0 mm (0.20–0.59 in)1. Tensione della catena di trasmissione
1
B90-9-H0_1.book 24 ページ ２０１５年１２月１６日　水曜日　午後４時５６分

Manutenzione e regolazione periodiche
6-25
1
2
3
4
56
7
8
9
10
11
12
1. Allentare il dado perno ruota e il con- trodado su ciascun lato del forcellone.
2. Per tendere la catena di trasmissione, girare il bullone di regolazione tensio-
ne della catena su ciascun lato del for-
cellone in direzione (a). Per allentare
la catena di trasmissione, girare il bul-
lone di regolazione su ciascun lato del
forcellone in direzione (b), e poi spin-
gere la ruota posteriore in avanti.
NOTAUtilizzando i riferimenti d’allineamento e la
tacca su ciascun lato del forcellone, accer-
tarsi che entrambi i tendicatena siano nella
stessa posizione per un allineamento cor-retto della ruota. 3. Stringere il dado perno ruota, poi i con-
trodadi alle relative coppie di serraggio
secondo specifica.
4. Verificare che i tendicatena siano nella stessa posizione, la tensione della ca-
tena sia regolata correttamente, e che
la catena di trasmissione si muova in
modo uniforme.
1. Dado perno ruota
2. Controdado
2
1
1. Bullone di regolazione tensione della catena
(a)(b)
1
1. Regolazione
2. Riferimenti di allineamento
3. TendicatenaCoppie di serraggio:Dado perno ruota:150 Nm (15 m·kgf, 108 ft·lbf)
Controdado:
16 Nm (1.6 m·kgf, 12 ft·lbf)
3
12
B90-9-H0_1.book 25 ページ ２０１５年１２月１６日　水曜日　午後４時５６分

Manutenzione e regolazione periodiche
6-26
1
2
3
4
567
8
9
10
11
12
HAU23026
Pulizia e lubrificazione della
catena di trasmissioneSi deve pulire e lubrificare la catena di tra-
smissione agli intervalli specificati nella ta-
bella della manutenzione periodica e
lubrificazione, altrim enti si usura rapida-
mente, specialmente se si percorrono zone
molto umide o polverose. Eseguire la ma-
nutenzione della catena di trasmissione
come segue.ATTENZIONE
HCA10584
Si deve lubrificare la catena di trasmis-
sione dopo il lavaggio del motociclo,
l’utilizzo dello stesso sotto la pioggia oin zone umide.
1. Pulire la catena di trasmissione con kerosene ed una spazzola soffice.
ATTENZIONE: Per prevenire il dan-
neggiamento degli O-ring, non puli-
re la catena di trasmissione con
macchine di lavaggio a getti di va-
pore o di acqua ad alta pressione, o
con solventi non appropriati.
[HCA11122]
2. Asciugare la catena di trasmissione con un panno.
3. Lubrificare a fondo la catena di tra-
smissione con un lubr ificante specifico
per catene a O-ring. ATTENZIONE:
Non usare olio motore o qualsiasi altro lubrificante per la catena di tra-
smissione, in quanto potrebbero
contenere sostanze che danneggia-
no gli O-ring.
[HCA11112]
HAU23098
Controllo e lubrificazione dei
caviPrima di utilizzare il mezzo, controllare sem-
pre il funzionamento di tutti i cavi di coman-
do e le condizioni dei cavi, e lubrificare le
estremità cavi, se necessario. Se un cavo è
danneggiato o non si muove agevolmente,
farlo controllare o sostituire da un conces-
sionario Yamaha.
AVVERTENZA! Even-
tuali danni al corpo esterno dei cavi
possono comportare l’arrugginimento
dei cavi all’interno e interferire sul movi-
mento dei cavi stessi. Se i cavi sono
danneggiati, sostituirli al più presto pos-
sibile per prevenire condizioni di manca-
ta sicurezza.
[HWA10712]
Lubrificante consigliato: Lubrificante per cavi Yamaha o altro
lubrificante per cavi idoneo
B90-9-H0_1.book 26 ページ ２０１５年１２月１６日　水曜日　午後４時５６分

Manutenzione e regolazione periodiche
6-27
1
2
3
4
56
7
8
9
10
11
12
HAU23115
Controllo e lubrificazione della
manopola e del cavo
acceleratorePrima di ogni utilizzo, controllare sempre il
funzionamento della manopola accelerato-
re. Inoltre, si deve fare lubrificare il cavo da
un concessionario Yamaha agli intervalli
specificati nella tabella di manutenzione pe-
riodica.
Il cavo acceleratore è equipaggiato con una
copertura in gomma. Accertarsi che la co-
pertura sia installata correttamente. Anche
se installata correttamente, la copertura
non protegge completamente il cavo
dall’eventuale penetrazione di acqua. Per-
tanto, prestare attenzione a non versare ac-
qua direttamente sulla copertura o sul cavo
quando si lava il veicolo. Se il cavo o la co-
pertura si sporcano, pulirli con un panno
umido.
HAU44276

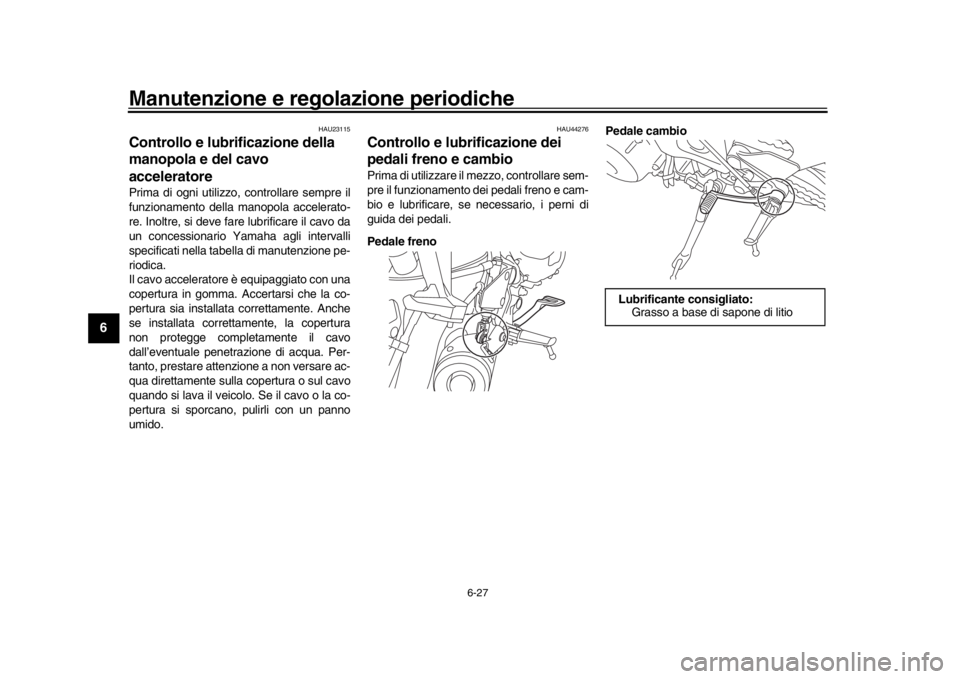

Controllo e lubrificazione dei
pedali freno e cambioPrima di utilizzare il mezzo, controllare sem-
pre il funzionamento dei pedali freno e cam-
bio e lubrificare, se necessario, i perni di
guida dei pedali.
Pedale freno Pedale cambio
Lubrificante consigliato:
Grasso a base di sapone di litio
B90-9-H0_1.book 27 ページ ２０１５年１２月１６日　水曜日　午後４時５６分

Manutenzione e regolazione periodiche
6-28
1
2
3
4
567
8
9
10
11
12
HAU23144
Controllo e lubrificazione delle
leve freno e frizionePrima di utilizzare il mezzo, controllare sem-
pre il funzionamento delle leve freno e frizio-
ne e lubrificare, se necessario, i perni di
guida delle leve.
Leva freno Leva frizione
HAU23203
Controllo e lubrificazione del
cavalletto lateralePrima di utilizzare il mezzo, controllare sem-
pre il funzionamento del cavalletto laterale,
e lubrificare, se necessario, il perno di guida
del cavalletto laterale e le superfici di con-
tatto metallo/metallo.
AVVERTENZA
HWA10732
Se il cavalletto laterale non si alza e non
si abbassa agevolmente, farlo controlla-
re o riparare da un concessionario
Yamaha. Altrimenti il cavalletto laterale
potrebbe toccare il terreno e distrarre il
pilota, con conseguente eventuale per-dita del controllo del mezzo.
Lubrificanti consigliati:
Leva freno:Grasso al silicone
Leva frizione:
Grasso a base di sapone di litio
Lubrificante consigliato:Grasso a base di sapone di litio
B90-9-H0_1.book 28 ページ ２０１５年１２月１６日　水曜日　午後４時５６分

Manutenzione e regolazione periodiche
6-29
1
2
3
4
56
7
8
9
10
11
12
HAUM1653
Lubrificazione dei perni del
forcelloneSi devono fare lubrificare i perni di guida del
forcellone da un concessionario Yamaha
agli intervalli specificati nella tabella di ma-
nutenzione e lubrificazione periodica.
HAU23273
Controllo della forcellaSi devono controllare le condizioni ed il fun-
zionamento della forcella come segue agli
intervalli specificati nella tabella della manu-
tenzione periodica e lubrificazione.
Per controllare le condizioni
Controllare che i tubi di forza non presentino
graffi, danneggiamenti o eccessive perdite
di olio.
Per controllare il funzionamento 1. Posizionare il veicolo su una superficie piana e mantenerlo diritto.
AVVERTENZA! Per evitare infortu-
ni, supportare fermamente il veico-
lo in modo che non ci sia pericolo
che si ribalti.
[HWA10752]
2. Azionando il freno anteriore, premerecon forza il manubrio diverse volte ver-
so il basso per verificare se la forcella
si comprime e si estende regolarmen-
te.
ATTENZIONE
HCA10591
Se la forcella è danneggiata o non fun-
ziona agevolmente, farla controllare o ri-parare da un concessionario Yamaha.
Lubrificante consigliato: Grasso a base di sapone di litio
B90-9-H0_1.book 29 ページ ２０１５年１２月１６日　水曜日　午後４時５６分
