2016 YAMAHA XJR 1300 Manual de utilização (in Portuguese)

Cuidad os e arrumação do motociclo7-4
7
2. Encha o depósito de combustível e
adicione estabilizador de combustível
(se disponível) para evitar que o depó-
sito enferruje e que o combustível se
deteriore.
3. Execute os passos que se seguem para proteger os cilindros, os anéis do
pistão, etc. da corrosão.a. Retire as tampas das velas de ig- nição e as velas.
b. Verta uma colher de chá de óleo
do motor na cavidade de cada
uma das velas de ignição.
c. Coloque as tampas das velas de
ignição nas respetivas velas, e co-
loque as velas na cabeça de cilin-
dros de modo a que os elétrodos
fiquem ligados à terra. (Isto limita-
rá a produção de faíscas durante o
passo seguinte.)
d. Coloque várias vezes o motor em funcionamento, utilizando o motor
de arranque. (Esta ação revestirá
as paredes do cilindro com óleo.)
AVISO! Para evitar danos ou fe-
rimentos provoca dos por faís-
cas, certifique-se d e que liga os
elétro dos da vela d e ignição à
terra enquanto liga o motor.
[PWA10952]
e. Retire as tampas das velas de ig-
nição e, de seguida, instale as ve-
las de ignição e as respetivas
tampas.
4. Lubrifique todos os cabos de controlo
e pontos articulados de todas as ala-
vancas e pedais, assim como do des-
canso lateral/descanso central.
5. Verifique e, se necessário, corrija a pressão de ar dos pneus, e finalmente
levante o motociclo de modo a que
ambas as rodas fiquem afastadas do
chão. Como alternativa, rode um pou-
co as rodas todos os meses para evi-
tar que os pneus se degradem num
determinado ponto.
6. Tape a saída do silencioso com um
saco de plástico para evitar a entrada
de humidade.
7. Retire a bateria e carregue-a total-
mente. Guarde-a num local fresco e
seco e carregue-a uma vez por mês.
Não guarde a bateria num local ex-
cessivamente frio ou quente [menos
de 0 °C (30 °F) ou mais de 30 °C
(90 °F)]. Para obter mais informações
relativamente ao acondicionamento
da bateria, consulte a página 6-29.
NOTAAntes de guardar o motociclo, deverá fazer
todas as reparações necessárias.
U2PNP1P0.book Page 4 Tuesday, December 22, 2015 3:08 PM

Especificações
8-1
8
Dimensões:Comprimento total:2190 mm (86.2 in)
Largura total:
820 mm (32.3 in)
Altura total: 1120 mm (44.1 in)
Altura do assento: 829 mm (32.6 in)
Distância entre os eixos:
1500 mm (59.1 in)
Distância mínima do chão: 133 mm (5.24 in)
Raio de viragem mínimo: 2800 mm (110.2 in)Peso:Massa em vazio:240 kg (529 lb)Motor:Tipo:
Arrefecido por circulação de ar a quatro
tempos, dois veios de excêntricos em
cada cabeça (DOHC)
Disposição do cilindro: 4 cilindros em linha
Cilindrada:
1251 cm3
Diâmetro × curso:
79.0 × 63.8 mm (3.11 × 2.51 in)
Relação de compressão: 9.7 : 1
Sistema de arranque:
Arrancador eléctrico Sistema de lubrificação:
Cárter húmido
Óleo de motor:Marca recomendada:
YAMALUBE
Tipo: SAE 10W-40
Grau recomendado do óleo de motor: Tipo SG de Serviço API ou superior, norma
JASO MA
Quantidade de óleo de motor: Sem substituição do elemento do filtro de
óleo:
2.80 L (2.96 US qt, 2.46 Imp.qt)
Com substituição do elemento do filtro de
óleo:
3.15 L (3.33 US qt, 2.77 Imp.qt)Filtro de ar:Elemento do filtro de ar:
Elemento de papel revestido a óleoCombustível:Combustível recomendado:Gasolina sem chumbo Premium (Mistura
de gasolina com álcool (E10) aceitável)
Capacidade do depósito de combustível: 14.5 L (3.83 US gal, 3.19 Imp.gal)
Volume da reserva de combustível: 3.1 L (0.82 US gal, 0.68 Imp.gal)Injecção de combustível:Corpo do acelerador:
Marca da identificação:
5UXB 10
Vela(s) de ignição:Fabricante/modelo:
NGK/DPR8EA-9
Distância do eléctrodo da vela de ignição:
0.8–0.9 mm (0.031–0.035 in)Embraiagem:Tipo de embraiagem:Em óleo, multi-discoTransmissão:Relação primária de redução:1.750 (98/56)
Transmissão final: Corrente
Relação secundária de redução:
2.235 (38/17)
Tipo de transmissão: Permanentemente engrenada, 5
velocidades
Operação: Accionamento com o pé esquerdo
Relação das velocidades: 1.ª: 2.857 (40/14)
2.ª: 2.000 (36/18)
3.ª:
1.571 (33/21)
4.ª: 1.292 (31/24)
5.ª: 1.115 (29/26)Qua dro:Tipo de quadro:
Suporte duplo
U2PNP1P0.book Page 1 Tuesday, December 22, 2015 3:08 PM

Especificações
8-2
8
Ângulo de avanço:24.7 graus
Cauda: 92 mm (3.6 in)Pneu dianteiro:Tipo:
Sem câmara de ar
Dimensão: 120/70 ZR17M/C (58W)
Fabricante/modelo:
DUNLOP/D252F LPneu traseiro:Tipo: Sem câmara de ar
Dimensão:
180/55 ZR17M/C (73W)
Fabricante/modelo: DUNLOP/D252 LCarga:Carga máxima:
210 kg (463 lb)
(Peso total com condutor, passageiro,
carga e acessórios)Pressão de ar d o pneu (me did a com
pneus frios):Condição de carga:
0–90 kg (0–198 lb)
Dianteiro:250 kPa (2.50 kgf/cm2, 36 psi)
Traseiro:
250 kPa (2.50 kgf/cm2, 36 psi)
Condição de carga: 90–210 kg (198–463 lb) Dianteiro:
250 kPa (2.50 kgf/cm2, 36 psi)
Traseiro: 290 kPa (2.90 kgf/cm2, 42 psi)
Ro da dianteira:Tipo de roda:
Roda de liga
Dimensão do aro: 17M/C x MT3.50Ro da traseira:Tipo de roda:
Roda de liga
Dimensão do aro: 17M/C x MT5.50Travão d ianteiro:Tipo:
Travão de disco duplo
Operação: Accionamento com a mão direita
Líquido recomendado:
DOT 4Travão traseiro:Tipo:Travão de disco
Operação:
Accionamento com o pé direito
Líquido recomendado: DOT 4Suspensão d ianteira:Tipo:
Forquilha telescópica
Tipo de mola/amortecedor: Amortecedor a óleo/mola helicoidal Curso da roda:
130 mm (5.1 in)
Suspensão traseira:Tipo:
Braço oscilante
Tipo de mola/amortecedor: Amortecedor a óleo de gás/mola helicoidal
Curso da roda: 120 mm (4.7 in)Sistema eléctrico:Tensão do sistema:12 V
Sistema de ignição: Ignição por bobina transistorizada
Sistema de carregamento:
Gerador de C.A.Bateria:Modelo:YTZ14S
Voltagem, capacidade:
12 V, 11.2 AhFarol dianteiro:Tipo de lâmpada:
Lâmpada de halogénioVoltagem, consumo em watts ×
quanti dad e das lâmpa das:Farol dianteiro:
12 V, 60.0 W/55.0 W × 1
Luz do travão/farolim traseiro:
LED
Sinal de mudança de direcção dianteiro: 12 V, 10.0 W × 2
Sinal de mudança de direcção traseiro: 12 V, 10.0 W × 2
U2PNP1P0.book Page 2 Tuesday, December 22, 2015 3:08 PM

Especificações
8-3
8
Mínimos:12 V, 5.0 W × 1
Luz da chapa de matrícula: 12 V, 5.0 W × 1
Iluminação do contador:
LED
Indicador luminoso de ponto morto: 12 V, 1.7 W × 1
Indicador luminoso de máximos: 12 V, 1.7 W × 1
Luz de advertência do nível de óleo:
12 V, 1.7 W × 1
Indicador luminoso de mudança de direcção: 12 V, 1.7 W × 2
Luz de advertência de problema no motor: 12 V, 1.7 W × 1
Indicador luminoso do sistema imobilizador:
LEDFusível:Fusível principal:50.0 A
Fusível do farol dianteiro:
15.0 A
Fusível do farolim traseiro: 7.5 A
Fusível do sistema de sinalização: 7.5 A
Fusível da ignição:
15.0 A
Fusível do sistema de injecção: 15.0 A
Fusível de reserva: 7.5 A
U2PNP1P0.book Page 3 Tuesday, December 22, 2015 3:08 PM

Informações para o consumidor
9-1
9
PAU53562
Números de i dentificaçãoRegiste o número de identificação do veí-
culo, o número de série do motor e a infor-
mação da etiqueta do modelo nos espaços
fornecidos a seguir. Estes números de
identificação são necessários quando re-
gistar o veículo nas autoridades da sua
área e sempre que encomende peças so-
bresselentes a um concessionário
Yamaha.
NÚMERO DE IDENTIFICAÇÃO DO
VEÍCULO:
NÚMERO DE SÉRIE DO MOTOR:
INFORMAÇÃO DA ETIQUETA DO
MODELO:

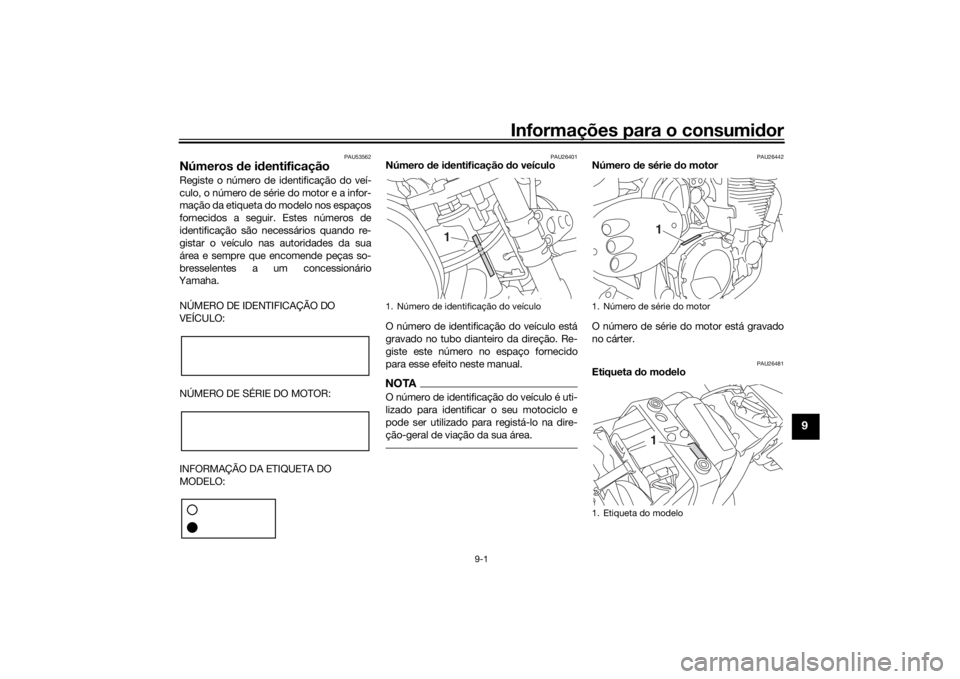

PAU26401
Número de i dentificação do veículo
O número de identificação do veículo está
gravado no tubo dianteiro da direção. Re-
giste este número no espaço fornecido
para esse efeito neste manual.NOTAO número de identificação do veículo é uti-
lizado para identificar o seu motociclo e
pode ser utilizado para registá-lo na dire-
ção-geral de viação da sua área.
PAU26442
Número de série d o motor
O número de série do motor está gravado
no cárter.
PAU26481
Etiqueta do mo delo
1. Número de identificação do veículo
1
1. Número de série do motor
1. Etiqueta do modelo
11
U2PNP1P0.book Page 1 Tuesday, December 22, 2015 3:08 PM

Informações para o consumidor
9-2
9
A etiqueta do modelo está colocada no
chassis, por baixo do assento. (Consulte a
página 3-15.) Registe a informação cons-
tante nesta etiqueta no espaço providen-
ciado para esse efeito neste manual. Esta
informação será necessária para encomen-
dar peças sobresselentes a um concessio-
nário Yamaha.U2PNP1P0.book Page 2 Tuesday, December 22, 2015 3:08 PM

10-1
10
Índice remissivo
AAlavanca da embraiagem ............ 3-10, 6-19
Alavanca do travão ............................... 3-11
Alavancas do travão e da embraiagem,
verificação e lubrificação ................... 6-26
Amortecedores, ajuste ......................... 3-17
Armazenagem ........................................ 7-3
Assento................................................. 3-15BBagagem, prendedores da correia....... 3-20
Bateria .................................................. 6-29CCabos, verificação e lubrificação ......... 6-25
Colocação do motor em
funcionamento ..................................... 5-1
Combustível.......................................... 3-12
Consumo de combustível, sugestões
para a redução ..................................... 5-3
Conversores catalíticos ........................ 3-14
Cor mate, cuidado .................................. 7-1
Corrente de transmissão, limpeza e lubrificação ......................................... 6-24
Cuidados ................................................ 7-1DDescanso lateral ................................... 3-21
Descanso lateral, verificação e lubrificação ......................................... 6-27
Deteção e resolução de problemas ..... 6-40
Direção, verificação .............................. 6-28EElemento do filtro de ar e tubo de inspeção, substituição e limpeza ....... 6-14
Especificações ....................................... 8-1
Estacionamento...................................... 5-4 Etiqueta do modelo ................................ 9-1
FFolga da alavanca do travão,
verificação.......................................... 6-19
Folga da corrente de transmissão ....... 6-23
Folga das válvulas................................ 6-15
Folga do punho do acelerador, verificação.......................................... 6-15
Forquilha dianteira, ajuste .................... 3-15
Forquilha dianteira, verificação ............ 6-28
Fusíveis, substituição ........................... 6-30IIndicadores luminosos de mudança de direção ................................................. 3-3
Indicadores luminosos e luzes de
advertência .......................................... 3-3
Indicador luminoso de máximos ............ 3-4
Indicador luminoso de ponto morto....... 3-4
Indicador luminoso do sistema imobilizador ......................................... 3-4
Informações relativas à segurança ........ 1-1
Interruptor da buzina.............................. 3-9
Interruptor de arranque .......................... 3-9
Interruptor de farol alto/baixo ................ 3-9
Interruptor de paragem do motor .......... 3-9
Interruptor de perigo .............................. 3-9
Interruptor de ultrapassagem................. 3-9
Interruptor do sinal de mudança de direção ................................................. 3-9
Interruptores das luzes dos travões..... 6-19
Interruptores do guiador ........................ 3-8
Interruptor principal/bloqueio da direção ................................................. 3-2
JJogo de ferramentas............................... 6-2LLâmpada da luz da chapa de matrícula, substituição ....................... 6-35
Lâmpada de mínimos, substituição...... 6-33
Lâmpada do farol dianteiro, substituição ........................................ 6-31
Lâmpada do sinal de mudança de
direção, substituição .......................... 6-34
Líquidos dos travões e da embraiagem, mudança ...................... 6-22
Localizações das peças ......................... 2-1
Luz de advertência de problema no motor .................................................... 3-4
Luz de advertência do nível de óleo ....... 3-4
Luz do travão/farolim traseiro............... 6-34MManutenção e lubrificação, periódica .... 6-5
Manutenção, sistema de controlo das emissões .............................................. 6-3
Mudança de velocidades ....................... 5-2NNíveis dos líquidos dos travões e da embraiagem, verificação .................... 6-21
Número de identificação do veículo ....... 9-1
Número de série do motor...................... 9-1
Números de identificação....................... 9-1OÓleo do motor e elemento do filtro de óleo ..................................................... 6-10PPainéis, remoção e instalação ................ 6-9
U2PNP1P0.book Page 1 Tuesday, December 22, 2015 3:08 PM

Índice remissivo
10-2
10
Pastilhas do travão da frente e de trás,
verificação .......................................... 6-20
Pedais do travão e de mudança de velocidades, verificação e
lubrificação ......................................... 6-25
Pedal de mudança de velocidades ...... 3-10
Pedal do travão..................................... 3-11
Pivôs do braço oscilante, lubrificação ......................................... 6-27
Pneus .................................................... 6-16
Punho e cabo do acelerador,
verificação e lubrificação .................... 6-25RRoda (dianteira)..................................... 6-37
Rodagem do motor................................. 5-3
Rodas.................................................... 6-18
Roda (traseira)....................................... 6-38
Rolamentos de roda, verificação .......... 6-29SSistema de corte do circuito de ignição ................................................ 3-21
Sistema EXUP....................................... 3-20
Sistema imobilizador .............................. 3-1
Suporte do motociclo ........................... 6-36TTabela de deteção e resolução de problemas........................................... 6-41
Tampa do depósito de combustível ..... 3-12
Taquímetro.............................................. 3-5
Tubo de respiração e tubo de descarga do depósito de
combustível ........................................ 3-14VVelas de ignição, verificação .................. 6-9 Velocímetro ............................................ 3-5
Visor multifuncional ................................ 3-5
U2PNP1P0.book Page 2 Tuesday, December 22, 2015 3:08 PM
