Funções dos controlos e instrumentos
3-10
3
PAU12832

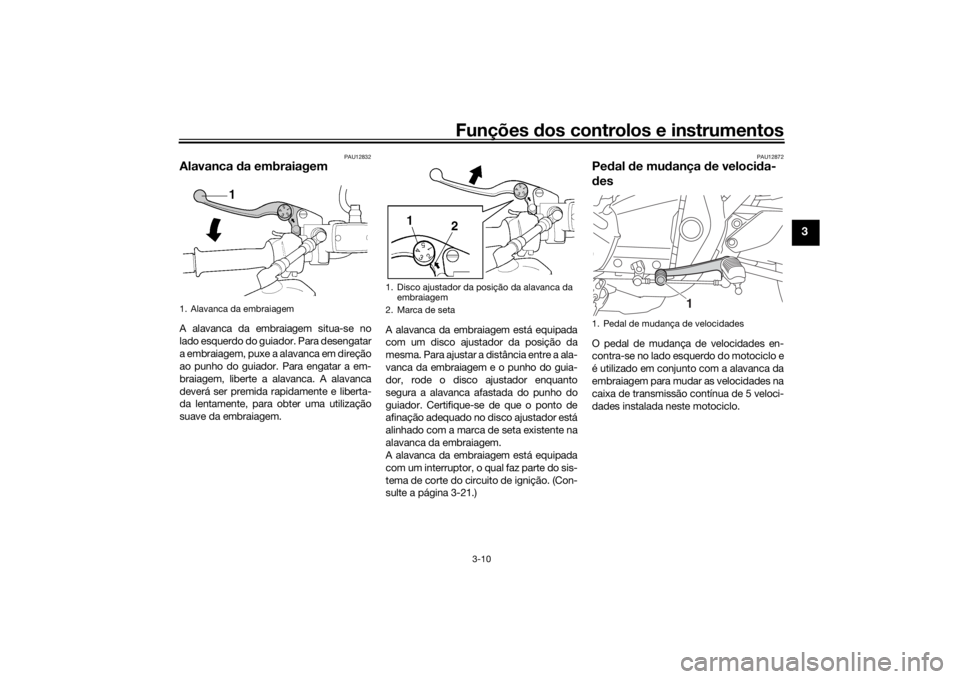

Alavanca da embraiagemA alavanca da embraiagem situa-se no
lado esquerdo do guiador. Para desengatar
a embraiagem, puxe a alavanca em direção
ao punho do guiador. Para engatar a em-
braiagem, liberte a alavanca. A alavanca
deverá ser premida rapidamente e liberta-
da lentamente, para obter uma utilização
suave da embraiagem. A alavanca da embraiagem está equipada
com um disco ajustador da posição da
mesma. Para ajustar a distância entre a ala-
vanca da embraiagem e o punho do guia-
dor, rode o disco ajustador enquanto
segura a alavanca afastada do punho do
guiador. Certifique-se de que o ponto de
afinação adequado no disco ajustador está
alinhado com a marca de seta existente na
alavanca da embraiagem.
A alavanca da embraiagem está equipada
com um interruptor, o qual faz parte do sis-
tema de corte do circuito de ignição. (Con-
sulte a página 3-21.)
PAU12872
Pe
dal d e mu dança de veloci da-
d esO pedal de mudança de velocidades en-
contra-se no lado esquerdo do motociclo e
é utilizado em conjunto com a alavanca da
embraiagem para mudar as velocidades na
caixa de transmissão contínua de 5 veloci-
dades instalada neste motociclo.
1. Alavanca da embraiagem
1. Disco ajustador da posição da alavanca da
embraiagem
2. Marca de seta
1. Pedal de mudança de velocidades
1
U2PNP1P0.book Page 10 Tuesday, December 22, 2015 3:08 PM

Funções dos controlos e instrumentos
3-11
3
PAU26825

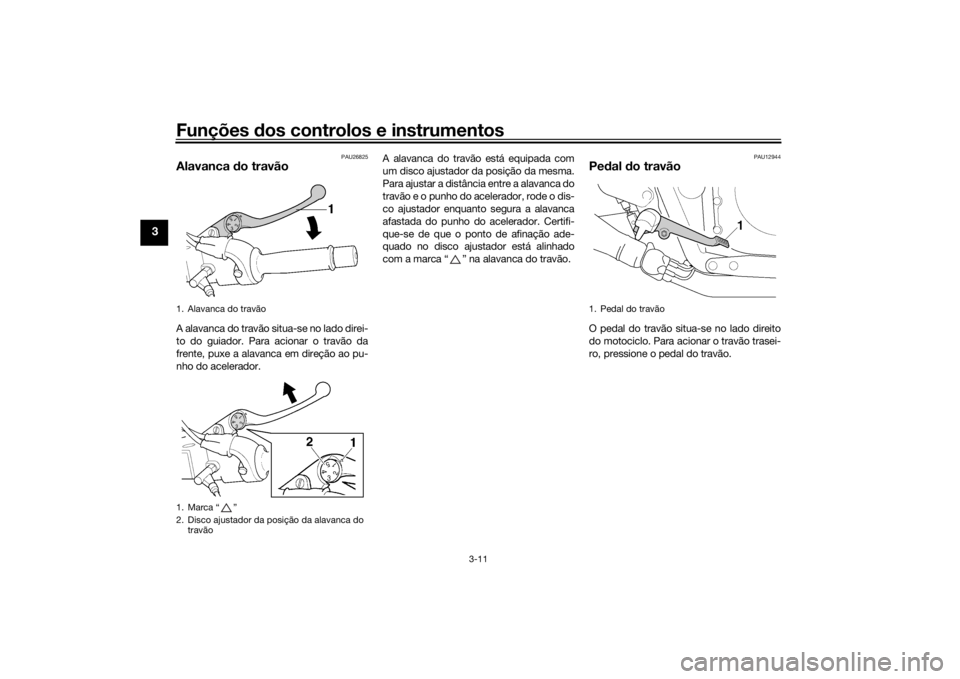

Alavanca do travãoA alavanca do travão situa-se no lado direi-
to do guiador. Para acionar o travão da
frente, puxe a alavanca em direção ao pu-
nho do acelerador. A alavanca do travão está equipada com
um disco ajustador da posição da mesma.
Para ajustar a distância entre a alavanca do
travão e o punho do acelerador, rode o dis-
co ajustador enquanto segura a alavanca
afastada do punho do acelerador. Certifi-
que-se de que o ponto de afinação ade-
quado no disco ajustador está alinhado
com a marca “ ” na alavanca do travão.
PAU12944
Pe
dal do travãoO pedal do travão situa-se no lado direito
do motociclo. Para acionar o travão trasei-
ro, pressione o pedal do travão.
1. Alavanca do travão
1. Marca “ ”
2. Disco ajustador da posição da alavanca do
travão
1. Pedal do travão
U2PNP1P0.book Page 11 Tuesday, December 22, 2015 3:08 PM

Funções dos controlos e instrumentos
3-12
3
PAU13075
Tampa do depósito de combustí-
velAbertura da tampa do d epósito d e com-
bustível

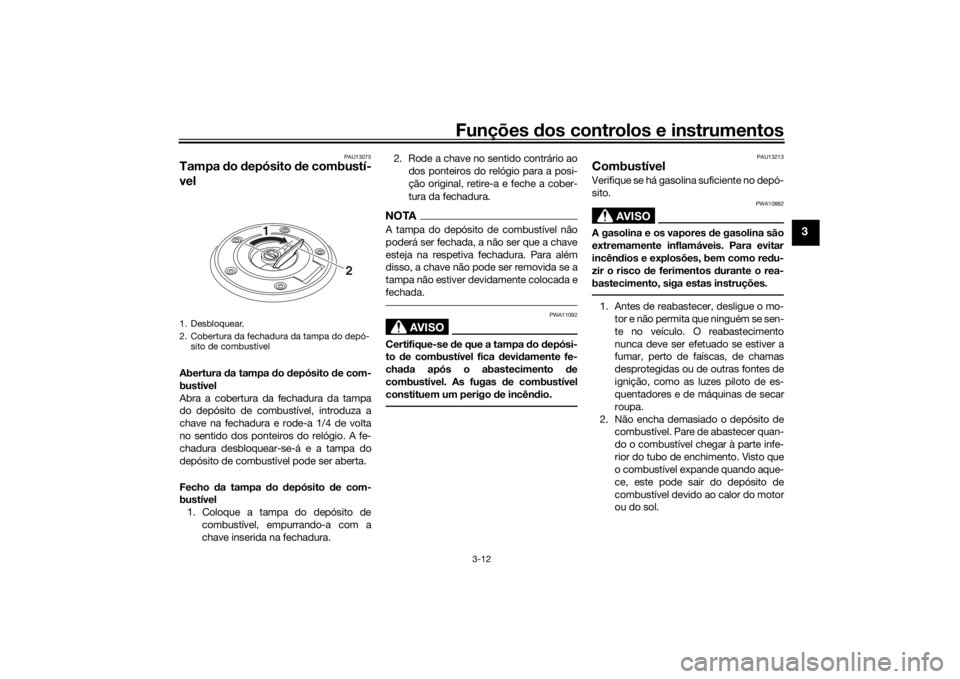

Abra a cobertura da fechadura da tampa
do depósito de combustível, introduza a
chave na fechadura e rode-a 1/4 de volta
no sentido dos ponteiros do relógio. A fe-
chadura desbloquear-se-á e a tampa do
depósito de combustível pode ser aberta.
Fecho da tampa do depósito de com-
bustível
1. Coloque a tampa do depósito de combustível, empurrando-a com a
chave inserida na fechadura. 2. Rode a chave no sentido contrário ao
dos ponteiros do relógio para a posi-
ção original, retire-a e feche a cober-
tura da fechadura.
NOTAA tampa do depósito de combustível não
poderá ser fechada, a não ser que a chave
esteja na respetiva fechadura. Para além
disso, a chave não pode ser removida se a
tampa não estiver devidamente colocada e
fechada.
AVISO
PWA11092
Certifique-se de que a tampa do depósi-
to de combustível fica devi damente fe-
chad a após o abastecimento de
combustível. As fugas de combustível
constituem um perigo de incên dio.
PAU13213
CombustívelVerifique se há gasolina suficiente no depó-
sito.
AVISO
PWA10882
A gasolina e os vapores d e gasolina são
extremamente inflamáveis. Para evitar
incên dios e explosões, bem como re du-
zir o risco d e ferimentos durante o rea-
bastecimento, siga estas instruções.1. Antes de reabastecer, desligue o mo- tor e não permita que ninguém se sen-
te no veículo. O reabastecimento
nunca deve ser efetuado se estiver a
fumar, perto de faíscas, de chamas
desprotegidas ou de outras fontes de
ignição, como as luzes piloto de es-
quentadores e de máquinas de secar
roupa.
2. Não encha demasiado o depósito de combustível. Pare de abastecer quan-
do o combustível chegar à parte infe-
rior do tubo de enchimento. Visto que
o combustível expande quando aque-
ce, este pode sair do depósito de
combustível devido ao calor do motor
ou do sol.
1. Desbloquear.
2. Cobertura da fechadura da tampa do depó-sito de combustível
2
1
U2PNP1P0.book Page 12 Tuesday, December 22, 2015 3:08 PM

Funções dos controlos e instrumentos
3-13
3
3. Limpe imediatamente qualquer com-
bustível derramado. PRECAUÇÃO:
Limpe ime diatamente qualquer
combustível derrama do com um
pano macio, seco e limpo, uma vez
que o combustível pod erá deterio-
rar as superfícies pinta das ou plás-
ticas.
[PCA10072]
4. Certifique-se de que fecha bem a
tampa do depósito de combustível.
AVISO
PWA15152
A gasolina é tóxica e po de causar feri-
mentos ou morte. Tenha cui dad o ao li-
d ar com gasolina. Nunca puxe a
gasolina com a boca. Se engolir gasoli-
na, inalar muito vapor de gasolina ou se
esta entrar em contacto com os olhos, consulte ime
diatamente um méd ico. Se
saltar gasolina para a sua pele, lave com
sabão e água. Se saltar gasolina para o
seu vestuário, mu de de roupa.
PAUM3111
PRECAUÇÃO
PCA11401
Utilize apenas gasolina sem chumbo. A
utilização de gasolina com chumbo pro-
vocará danos graves nas peças internas
d o motor como, por exemplo, nas válvu-
las, anéis d o pistão, sistema d e escape,
etc.
O motor Yamaha foi concebido para usar
gasolina sem chumbo com um índice de
octano melhor obtido pelo método “Rese-
arch” de 95 ou superior. Se ouvir um som
de batimento (ou sibilante), utilize gasolina
de uma marca diferente. A utilização de
combustível sem chumbo prolongará a
vida útil da vela de ignição e reduzirá os
custos de manutenção.
Mistura de gasolina com álcool
Existem dois tipos de mistura de gasolina
com álcool: um contém etanol e outro con-
tém metanol. A mistura de gasolina com
etanol pode ser utilizada se o conteúdo
deste não exceder os 10% (E10). A mistura
de gasolina com metanol não é recomen-
dada pela Yamaha, pois pode danificar o
sistema de combustível ou causar proble-
mas ao nível das prestações do veículo.

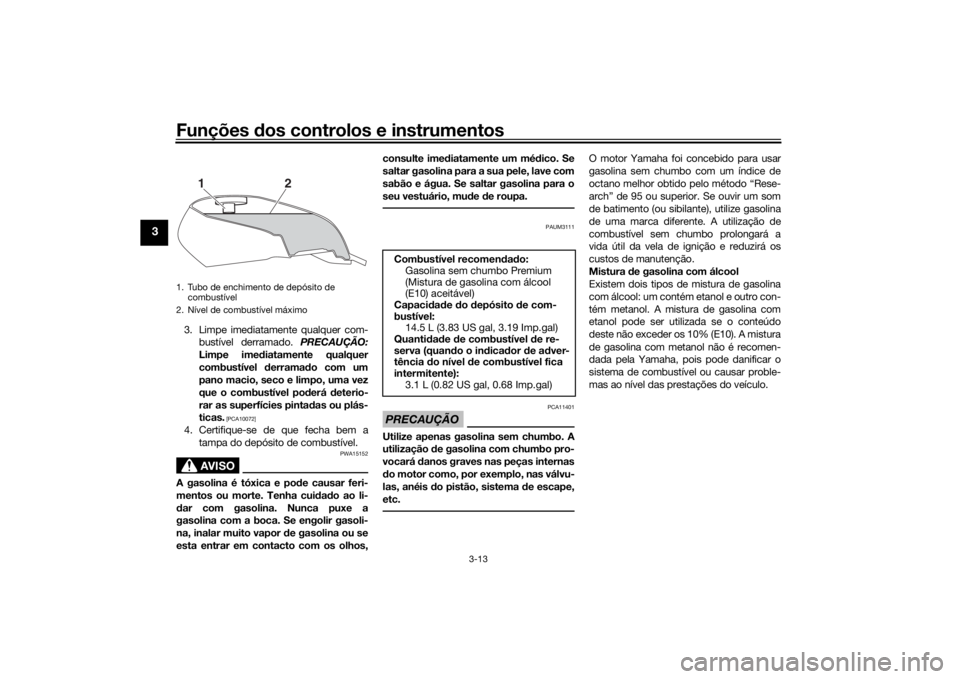

1. Tubo de enchimento de depósito de combustível
2. Nível de combustível máximo
12
Combustível recomen dad o:
Gasolina sem chumbo Premium
(Mistura de gasolina com álcool
(E10) aceitável)
Capaci dad e do depósito de com-
bustível: 14.5 L (3.83 US gal, 3.19 Imp.gal)
Quanti dad e de combustível d e re-
serva (quan do o in dica dor de ad ver-
tência do nível d e combustível fica
intermitente):
3.1 L (0.82 US gal, 0.68 Imp.gal)
U2PNP1P0.book Page 13 Tuesday, December 22, 2015 3:08 PM

Funções dos controlos e instrumentos
3-14
3
PAU51172

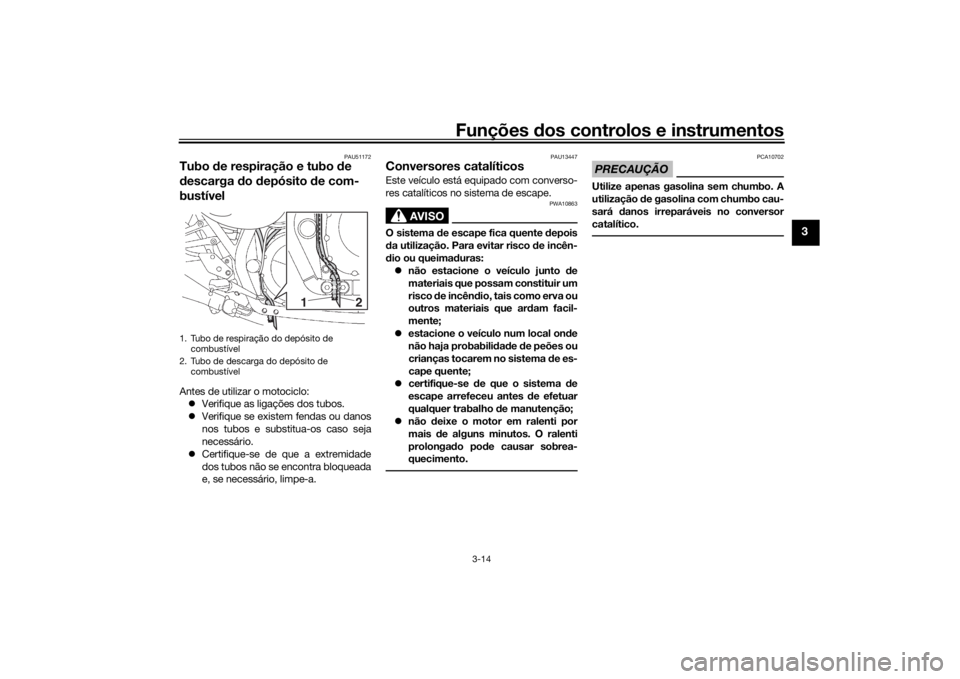

Tubo de respiração e tubo d e
d escarga do depósito de com-
bustívelAntes de utilizar o motociclo:
 Verifique as ligações dos tubos.
 Verifique se existem fendas ou danos
nos tubos e substitua-os caso seja
necessário.
 Certifique-se de que a extremidade
dos tubos não se encontra bloqueada
e, se necessário, limpe-a.
PAU13447
Conversores catalíticos Este veículo está equipado com converso-
res catalíticos no sistema de escape.
AVISO
PWA10863
O sistema de escape fica quente depois
d a utilização. Para evitar risco de incên-
d io ou queima duras:
 não estacione o veículo junto de
materiais que possam constituir um
risco de incên dio, tais como erva ou
outros materiais que ar dam facil-
mente;
 estacione o veículo num local on de
não haja probabili dad e de peões ou
crianças tocarem no sistema de es-
cape quente;
 certifique-se de que o sistema d e
escape arrefeceu antes de efetuar
qualquer trabalho de manutenção;
 não deixe o motor em ralenti por
mais de alguns minutos. O ralenti
prolonga do pod e causar sobrea-
quecimento.
PRECAUÇÃO
PCA10702
Utilize apenas gasolina sem chumbo. A
utilização de gasolina com chumbo cau-
sará danos irreparáveis no conversor
catalítico.
1. Tubo de respiração do depósito de combustível
2. Tubo de descarga do depósito de combustível
2
1
U2PNP1P0.book Page 14 Tuesday, December 22, 2015 3:08 PM

Funções dos controlos e instrumentos
3-15
3
PAU13941
AssentoRemoção d o assento

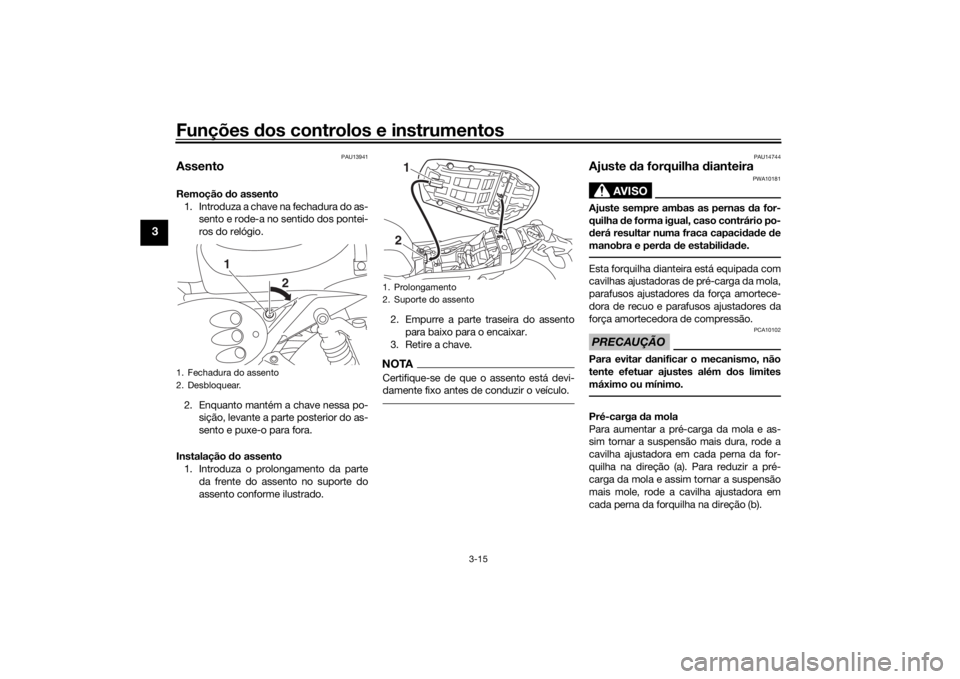

1. Introduza a chave na fechadura do as- sento e rode-a no sentido dos pontei-
ros do relógio.
2. Enquanto mantém a chave nessa po- sição, levante a parte posterior do as-
sento e puxe-o para fora.
Instalação do assento
1. Introduza o prolongamento da parte
da frente do assento no suporte do
assento conforme ilustrado. 2. Empurre a parte traseira do assento
para baixo para o encaixar.
3. Retire a chave.
NOTACertifique-se de que o assento está devi-
damente fixo antes de conduzir o veículo.
PAU14744
Ajuste da forquilha dianteira
AVISO
PWA10181
Ajuste sempre ambas as pernas da for-
quilha de forma igual, caso contrário po-
d erá resultar numa fraca capaci dad e de
manobra e per da de estabili dad e.Esta forquilha dianteira está equipada com
cavilhas ajustadoras de pré-carga da mola,
parafusos ajustadores da força amortece-
dora de recuo e parafusos ajustadores da
força amortecedora de compressão.PRECAUÇÃO
PCA10102
Para evitar d anificar o mecanismo, não
tente efetuar ajustes além d os limites
máximo ou mínimo.Pré-carga da mola

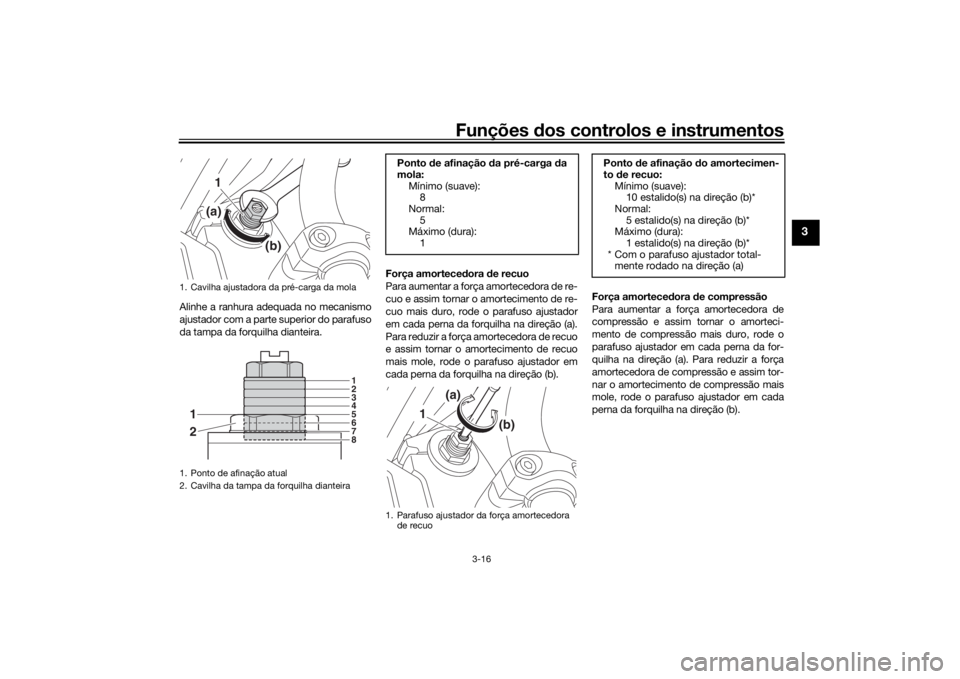

Para aumentar a pré-carga da mola e as-
sim tornar a suspensão mais dura, rode a
cavilha ajustadora em cada perna da for-
quilha na direção (a). Para reduzir a pré-
carga da mola e assim tornar a suspensão
mais mole, rode a cavilha ajustadora em
cada perna da forquilha na direção (b).
1. Fechadura do assento
2. Desbloquear.
1
2
1. Prolongamento
2. Suporte do assento
12
U2PNP1P0.book Page 15 Tuesday, December 22, 2015 3:08 PM

Funções dos controlos e instrumentos
3-16
3
Alinhe a ranhura adequada no mecanismo
ajustador com a parte superior do parafuso
da tampa da forquilha dianteira. Força amortece
dora de recuo
Para aumentar a força amortecedora de re-
cuo e assim tornar o amortecimento de re-
cuo mais duro, rode o parafuso ajustador
em cada perna da forquilha na direção (a).
Para reduzir a força amortecedora de recuo
e assim tornar o amortecimento de recuo
mais mole, rode o parafuso ajustador em
cada perna da forquilha na direção (b). Força amortece
dora de compressão
Para aumentar a força amortecedora de
compressão e assim tornar o amorteci-
mento de compressão mais duro, rode o
parafuso ajustador em cada perna da for-
quilha na direção (a). Para reduzir a força
amortecedora de compressão e assim tor-
nar o amortecimento de compressão mais
mole, rode o parafuso ajustador em cada
perna da forquilha na direção (b).1. Cavilha ajustadora da pré-carga da mola
1. Ponto de afinação atual
2. Cavilha da tampa da forquilha dianteira
1(a)
(b)
2 1
1
2
3
4
5
6
7
8
Ponto d e afinação da pré-carga da
mola:
Mínimo (suave):8
Normal:
5
Máximo (dura): 1
1. Parafuso ajustador da força amortecedora
de recuo
1
(a)
(b)
Ponto de afinação do amortecimen-
to de recuo:
Mínimo (suave): 10 estalido(s) na direção (b)*
Normal:
5 estalido(s) na direção (b)*
Máximo (dura): 1 estalido(s) na direção (b)*
* Com o parafuso ajustador total- mente rodado na direção (a)
U2PNP1P0.book Page 16 Tuesday, December 22, 2015 3:08 PM

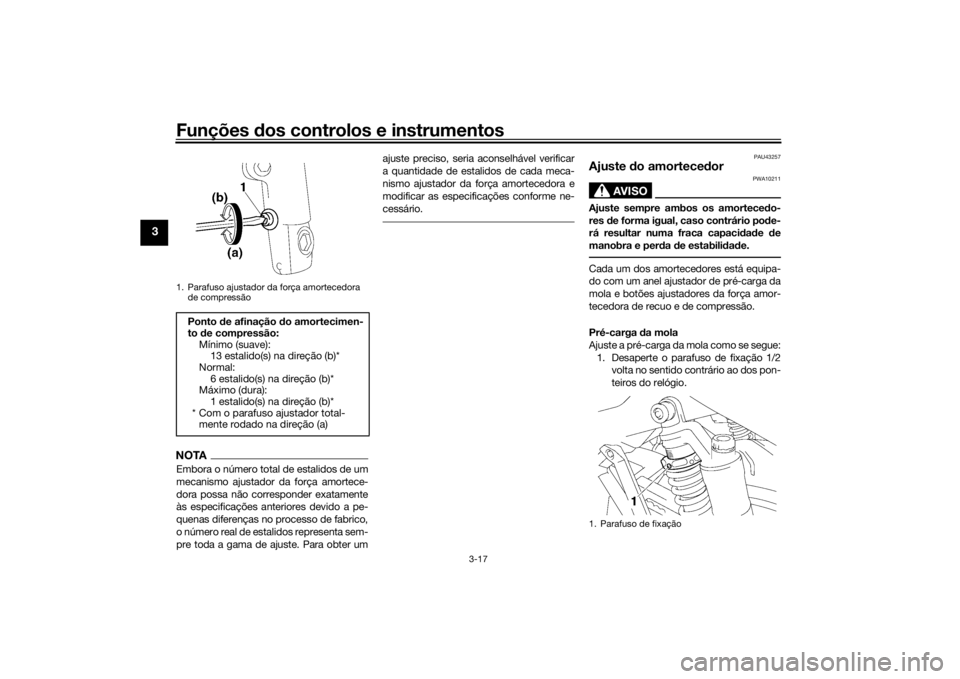

Funções dos controlos e instrumentos
3-17
3
NOTAEmbora o número total de estalidos de um
mecanismo ajustador da força amortece-
dora possa não corresponder exatamente
às especificações anteriores devido a pe-
quenas diferenças no processo de fabrico,
o número real de estalidos representa sem-
pre toda a gama de ajuste. Para obter um ajuste preciso, seria aconselhável verificar
a quantidade de estalidos de cada meca-
nismo ajustador da força amortecedora e
modificar as especificações conforme ne-
cessário.
PAU43257
Ajuste
do amortece dor
AVISO
PWA10211
Ajuste sempre ambos os amortece do-
res de forma igual, caso contrário pod e-
rá resultar numa fraca capaci dad e de
manobra e per da de estabili dad e.Cada um dos amortecedores está equipa-
do com um anel ajustador de pré-carga da
mola e botões ajustadores da força amor-
tecedora de recuo e de compressão.
Pré-carga da mola
Ajuste a pré-carga da mola como se segue: 1. Desaperte o parafuso de fixação 1/2 volta no sentido contrário ao dos pon-
teiros do relógio.
1. Parafuso ajustador da força amortecedora de compressãoPonto de afinação do amortecimen-
to de compressão:
Mínimo (suave): 13 estalido(s) na direção (b)*
Normal: 6 estalido(s) na direção (b)*
Máximo (dura):
1 estalido(s) na direção (b)*
* Com o parafuso ajustador total- mente rodado na direção (a)
1. Parafuso de fixação
U2PNP1P0.book Page 17 Tuesday, December 22, 2015 3:08 PM
