2016 YAMAHA XJR 1300 Manual de utilização (in Portuguese)

Manutenção periódica e ajustes
6-5
6
PAU1770M
Tabela de lubrificação e manutenção geralN.º ITEM TRABALHO DE VERIFICAÇÃO OU
MANUTENÇÃO LEITURA DO CONTA-QUILÓMETROS
VERIFICA-
ÇÃO ANU- AL
1000 km
(600 mi) 10000 km
(6000 mi) 20000 km
(12000 mi) 30000 km
(18000 mi) 40000 km
(24000 mi)
1 Elemento
do filtro
d e ar • Substitua.
√
2 *Embraiagem • Verifique o funcionamento, o nível
de líquido e se existem fugas de
líquidos no veículo. √√√√√
3 *Travão dianteiro • Verifique o funcionamento, o nível
de líquido e se existem fugas de
líquidos no veículo. √√√√√√
• Substitua as pastilhas do travão. Sempre que estiverem gastas até ao limite
4 *Travão traseiro • Verifique o funcionamento, o nível
de líquido e se existem fugas de
líquidos no veículo. √√√√√√
• Substitua as pastilhas do travão. Sempre que estiverem gastas até ao limite
5 *Tubos dos travões • Verifique se apresentam fendas
ou danos.
• Verifique se o direcionamento e a articulação estão corretos. √√√√√
• Substitua. Cada 4 anos
6 *Líqui do dos travões • Mude. Cada 2 anos
7 *Ro das • Verifique se apresentam desgaste
ou danos. √√√√
8 *Pneus • Verifique a profundidade da face
de rolamento e se existem danos.
• Se necessário, substitua-os.
• Verifique a pressão do ar.
• Se necessário, corrija. √√√√√
U2PNP1P0.book Page 5 Tuesday, December 22, 2015 3:08 PM

Manutenção periódica e ajustes
6-6
6
9 *Rolamentos de ro da • Verifique se os rolamentos estão
soltos ou se apresentam danos. √√√√
10 *Braço oscilante • Verifique o funcionamento e se
apresenta uma folga excessiva. √√√√
• Lubrifique com massa de lubrifi- cação de sabão de lítio. Cada 50000 km (30000 mi)
11 Corrente
de trans-
missão • Verifique a folga, o alinhamento e
o estado da corrente.
• Ajuste e lubrifique minuciosa- mente a corrente com lubrificante
especial para correntes de anel
de vedação em O. A cada 1000 km (600 mi) e depois de lavar o motociclo, de conduzir à chuva ou
em áreas húmidas
12 *Rolamentos
da di-
reção • Verifique a folga dos rolamentos e
se a direção está dura. √√√√√
• Lubrifique com massa de lubrifi- cação de sabão de lítio. Cada 20000 km (12000 mi)
13 *Fixa
dores do chas-
sis • Certifique-se de que todas as
porcas, cavilhas e parafusos es-
tão devidamente alinhados. √√√√√
14 Eixo
de pivô da ala-
vanca do travão • Lubrifique com graxa de silicone.
√√√√√
15 Eixo
de pivô do pe-
d al do travão • Lubrifique com massa de lubrifi-
cação de sabão de lítio. √√√√√
16 Eixo
de pivô da ala-
vanca da embraia-
gem • Lubrifique com graxa de silicone.
√√√√√
N.º ITEM
TRABALHO DE VERIFICAÇÃO OU
MANUTENÇÃO LEITURA DO CONTA-QUILÓMETROS
VERIFICA-
ÇÃO ANU- AL
1000 km
(600 mi) 10000 km
(6000 mi) 20000 km
(12000 m i
)30000 km
(18000 mi) 40000 km
(24000 mi)
U2PNP1P0.book Page 6 Tuesday, December 22, 2015 3:08 PM

Manutenção periódica e ajustes
6-7
6
17 Eixo
de pivô do pe-
d al de mu dança de
veloci dad es • Lubrifique com massa de lubrifi-
cação de sabão de lítio. √√√√√
18 Descanso lateral • Verifique o funcionamento.
• Lubrifique com massa de lubrifi-
cação de sabão de lítio. √√√√√
19 *Interruptor
do des-
canso lateral • Verifique o funcionamento.
√√√√√√
20 *Forquilha dianteira • Verifique o funcionamento e se
apresenta fuga de óleo. √√√√
21 *Amortece
dores d e
choques • Verifique o funcionamento e se os
amortecedores têm fuga de óleo. √√√√
22 Óleo do motor •Mude.
• Verifique o nível do óleo e se o
veículo apresenta fugas de óleo. √√√√√√
23 Elemento
do filtro
d e óleo do motor • Substitua.
√√√
24 *Interruptores
dos
travões d ianteiro e
traseiro • Verifique o funcionamento.
√√√√√√
25 Peças
de movimen-
to e cabos • Lubrifique.
√√√√√
26 *Punho
do acelera-
d or • Verifique o funcionamento.
• Verifique a folga do punho do
acelerador e ajuste se necessá-
rio.
• L

ubrifique o cabo e o comparti-
mento do punho. √√√√√
N.º ITEM
TRABALHO DE VERIFICAÇÃO OU
MANUTENÇÃO LEITURA DO CONTA-QUILÓMETROS
VERIFICA-
ÇÃO ANU- AL
1000 km
(600 mi) 10000 km
(6000 mi) 20000 km
(12000 mi) 30000 km
(18000 mi) 40000 km
(24000 mi)
U2PNP1P0.book Page 7 Tuesday, December 22, 2015 3:08 PM

Manutenção periódica e ajustes
6-8
6
PAU36773
NOTA Filtro de ar
• O filtro de ar deste modelo está equipado com um elemento de papel descartável revestido a óleo, que não deve ser limpo com ar comprimido para evitar danos.
• O elemento do filtro de ar tem de ser substituído mais frequentemente se a condução for feita em áreas invulgarmente húmidas ou poeirentas.
 Manutenção da embraiagem e travões hidráulicos
• Verifique regularmente e, se necessário, ajuste o nível dos líquidos dos travões e da embraiagem.
• Substitua os componentes internos dos cilindros mestre e pinças dos travões, assim como os cilindros mestre e de desengate da embraiagem e mude o líquido dos travões e da embraiagem de dois em dois anos.
• Substitua os tubos dos travões e o tubo flexível da embraiagem de quatro em quatro anos e caso apresentem fendas ou estejam danificados.27 *Luzes, sinais e in-
terruptores • Verifique o funcionamento.
• Ajuste o feixe do farol dianteiro.
√√√√√√
N.º ITEM
TRABALHO DE VERIFICAÇÃO OU
MANUTENÇÃO LEITURA DO CONTA-QUILÓMETROS
VERIFICA-
ÇÃO ANU- AL
1000 km
(600 mi) 10000 km
(6000 mi) 20000 km
(12000 mi) 30000 km
(18000 mi) 40000 km
(24000 mi)U2PNP1P0.book Page 8 Tuesday, December 22, 2015 3:08 PM

Manutenção periódica e ajustes
6-9
6
PAU18773
Remoção e instalação dos pai-
néisOs painéis ilustrados têm de ser retirados
para se efetuarem alguns dos trabalhos de
manutenção descritos neste capítulo. Con-
sulte esta secção sempre que precisar de
retirar e instalar um painel.
PAU65410
Painéis A e B
Remoção de um painelRetire as cavilhas e depois o painel.
Para instalar um painelColoque o painel na posição original e, de-
pois, instale as cavilhas.
PAU19643
Verificação das velas de igniçãoAs velas de ignição são componentes im-
portantes do motor que devem ser verifica-
dos periodicamente, preferivelmente por
um concessionário Yamaha. Uma vez que
o calor e os resíduos provocam a erosão
lenta da vela de ignição, estes devem ser
removidos e verificados em conformidade
com a tabela de lubrificação e manutenção
periódica. Para além disso, o estado das
velas de ignição pode revelar o estado do
motor.
O isolador de porcelana à volta do elétrodo
central de cada vela de ignição deve apre-
sentar uma cor acastanhada entre média a
leve (a cor ideal quando o veículo é condu-
zido normalmente), e todas as velas de ig-
nição instaladas no motor devem
apresentar a mesma cor. Se qualquer uma
das velas apresentar uma cor claramente
diferente, o motor poderá estar a funcionar
de modo inapropriado. Não tente diagnos-
ticar por si mesmo este tipo de problemas.
Em vez disso, solicite a um concessionário
Yamaha que verifique o veículo.
Se a vela de ignição mostrar sinais de ero-
são do elétrodo e excesso de carbono ou
outros resíduos, deverá ser substituída.

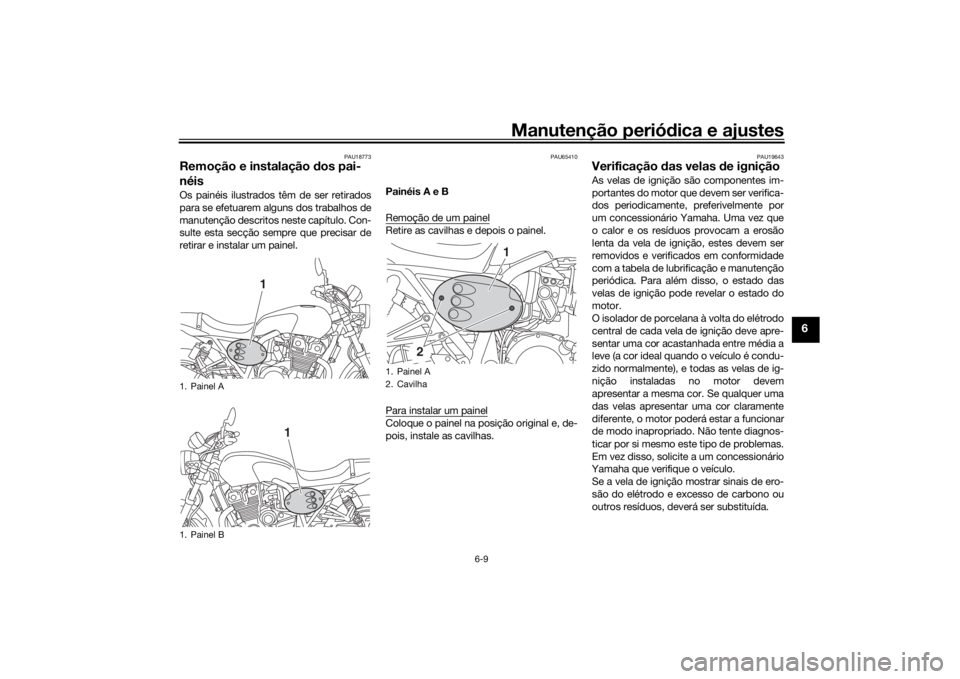

1. Painel A
1. Painel B
1
1
1. Painel A
2. Cavilha
1
2
U2PNP1P0.book Page 9 Tuesday, December 22, 2015 3:08 PM

Manutenção periódica e ajustes
6-10
6
Antes de instalar uma vela de ignição, de-
verá medir a distância do elétrodo da vela
de ignição com um indicador de espessura
do fio e, se necessário, esta deverá ser
ajustada em conformidade com a especifi-
cação.
Limpe a superfície da anilha da vela de ig-
nição e a superfície correspondente, e de-
pois limpe quaisquer impurezas existentes
nas roscas da vela.
NOTASe não houver uma chave de binário dispo-
nível quando instalar uma vela de ignição,
uma boa estimativa do momento de aperto
correto é 1/4–1/2 volta além do aperto ma-
nual. No entanto, a vela de ignição deverá
ser apertada com o momento de aperto es-
pecificado logo que possível.
PAU65421
Óleo do motor e elemento do fil-
tro de óleoO nível de óleo do motor deve ser verifica-
do antes de cada viagem. Para além disso,
o óleo e o elemento do filtro de óleo devem
ser substituídos nos intervalos especifica-
dos na tabela de lubrificação e manuten-
ção periódica.
Verificação do nível de óleo d o motor
1. Coloque o veículo numa superfície ni- velada e segure-o numa posição ver-
tical. Uma ligeira inclinação lateral
poderá resultar numa falsa leitura.
2. Coloque o motor em funcionamento, deixe-o aquecer durante alguns minu-
tos e depois desligue-o.
3. Aguarde alguns minutos até que o óleo assente e depois verifique o nível
do óleo através da janela de verifica-
ção situada no lado inferior direito do
cárter.NOTAO óleo do motor deverá situar-se entre as
marcas de nível máximo e mínimo.
Ve l a de ignição especifica da:

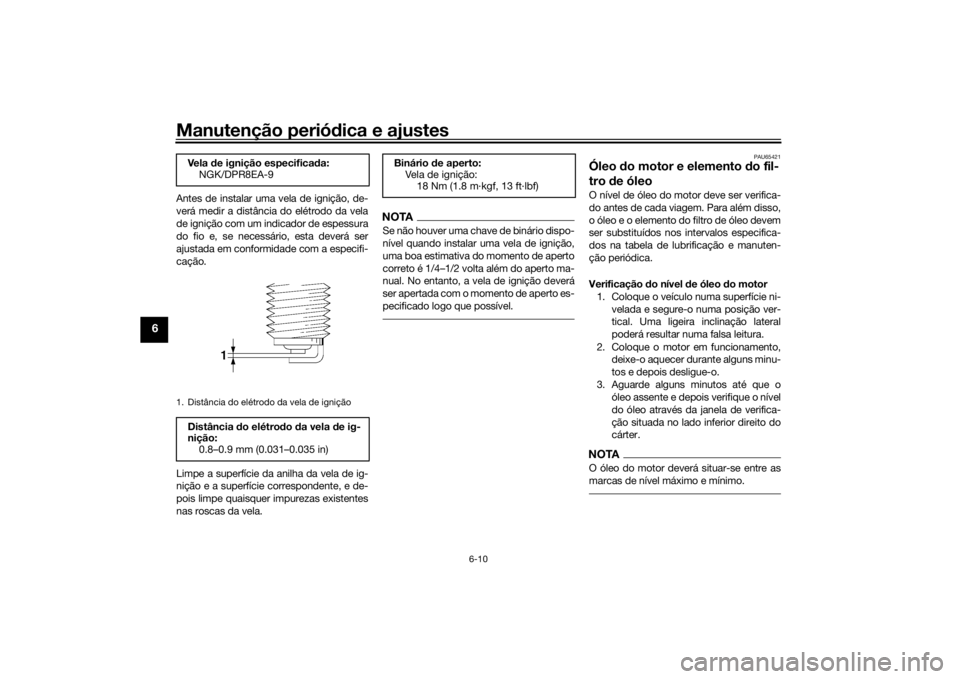

NGK/DPR8EA-91. Distância do elétrodo da vela de igniçãoDistância do elétrod o da vela d e ig-
nição:
0.8–0.9 mm (0.031–0.035 in)
Binário d e aperto:
Vela de ignição:
18 Nm (1.8 m·kgf, 13 ft·lbf)
U2PNP1P0.book Page 10 Tuesday, December 22, 2015 3:08 PM

Manutenção periódica e ajustes
6-11
6
4. Caso o óleo do motor se situe abaixo
da marca do nível mínimo, adicione
óleo suficiente do tipo recomendado
para corrigir o nível.
Mu dança do óleo d o motor (com ou sem
substituição do elemento do filtro d e
óleo) 1. Coloque o veículo numa superfície ni- velada.
2. Coloque o motor em funcionamento, deixe-o aquecer durante alguns minu-
tos e depois desligue-o.
3. Coloque um tabuleiro de recolha do óleo por baixo do motor para recolher
o óleo usado. 4. Retire a tampa de enchimento de
óleo, a cavilha de drenagem de óleo
do motor e a respetiva anilha, para
drenar o óleo do cárter.
NOTAIgnore os passos 5–15 se não desejar
substituir o elemento do filtro de óleo.5. Retire a cobertura do carreto de trans-missão removendo as cavilhas. 6. Retire o parafuso de drenagem do
elemento do filtro de óleo e a respeti-
va anilha para drenar o óleo do ele-
mento do filtro do óleo.
7. Remova a cobertura do elemento do
filtro de óleo, retirando a cavilha da
cobertura do elemento do filtro de
óleo.

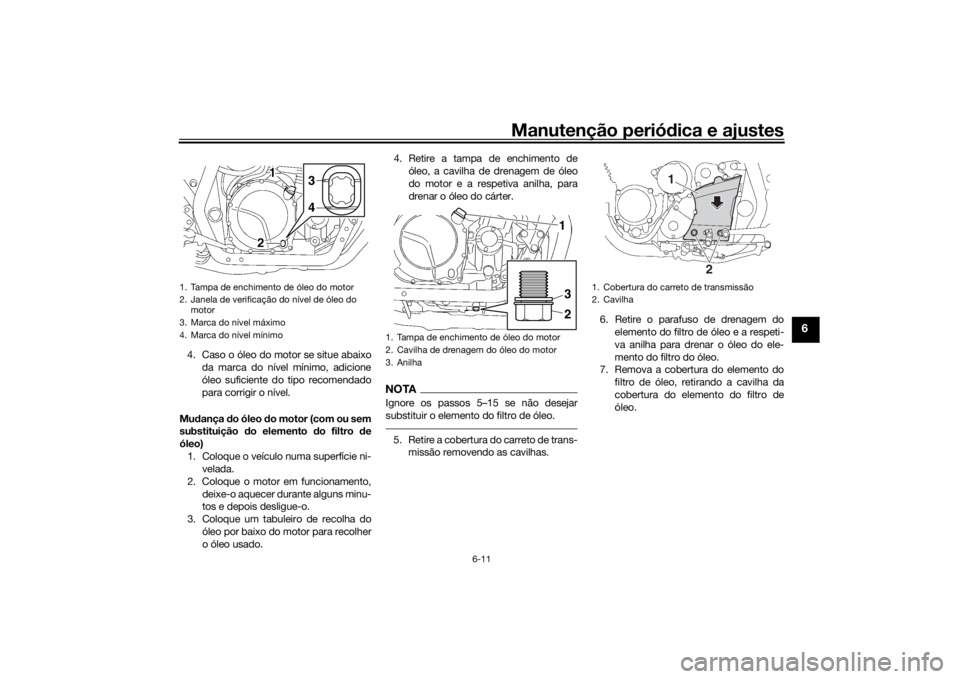

1. Tampa de enchimento de óleo do motor
2. Janela de verificação do nível de óleo do motor
3. Marca do nível máximo
4. Marca do nível mínimo
3
4
1. Tampa de enchimento de óleo do motor
2. Cavilha de drenagem do óleo do motor
3. Anilha
231
1. Cobertura do carreto de transmissão
2. Cavilha
2
1
U2PNP1P0.book Page 11 Tuesday, December 22, 2015 3:08 PM

Manutenção periódica e ajustes
6-12
6
8 . R et i r e o el e m en t o d o f i l tr o d e ó l e o e o s
anéis de vedação em O.NOTATenha cuidado para não perder a mola de
compressão e a anilha.
9. Instale novos anéis de vedação em Ona cavilha da cobertura do elemento e
na cobertura do elemento.
10. Aplique uma camada pouco espessa
de óleo do motor limpo nos anéis de
vedação em O.
11. Introduza a cavilha da cobertura do
elemento na cobertura do elemento.
12. Encaixe a mola, a anilha e um novo elemento do filtro de óleo na cavilha.
NOTACertifique-se de que os anéis de vedação
em O estão bem encaixados.13. Instale a cobertura do elemento do fil-
tro de óleo do motor (juntamente com
a mola, a anilha e o elemento do filtro
de óleo), alinhando o prolongamento
da tampa com a fenda no cárter e, em
seguida, apertando a cavilha em con-
formidade com o binário especifica-
do.

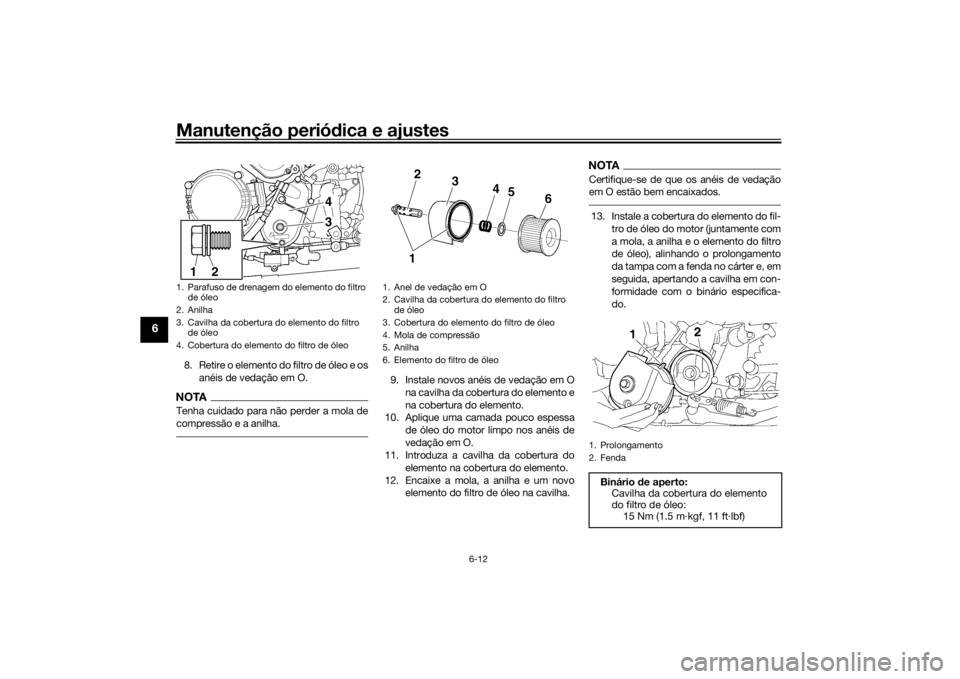

1. Parafuso de drenagem do elemento do filtro de óleo
2. Anilha
3. Cavilha da cobertura do elemento do filtro de óleo
4. Cobertura do elemento do filtro de óleo
1
2
43
1. Anel de vedação em O
2. Cavilha da cobertura do elemento do filtro de óleo
3. Cobertura do elemento do filtro de óleo
4. Mola de compressão
5. Anilha
6. Elemento do filtro de óleo
2
3
4
5
6
1
1. Prolongamento
2. FendaBinário de aperto:
Cavilha da cobertura do elemento
do filtro de óleo: 15 Nm (1.5 m·kgf, 11 ft·lbf)
U2PNP1P0.book Page 12 Tuesday, December 22, 2015 3:08 PM
