2016 YAMAHA XJ6-N Manuale duso (in Italian)

Manutenzione e regolazione periodiche
6-22
6
HAU46731

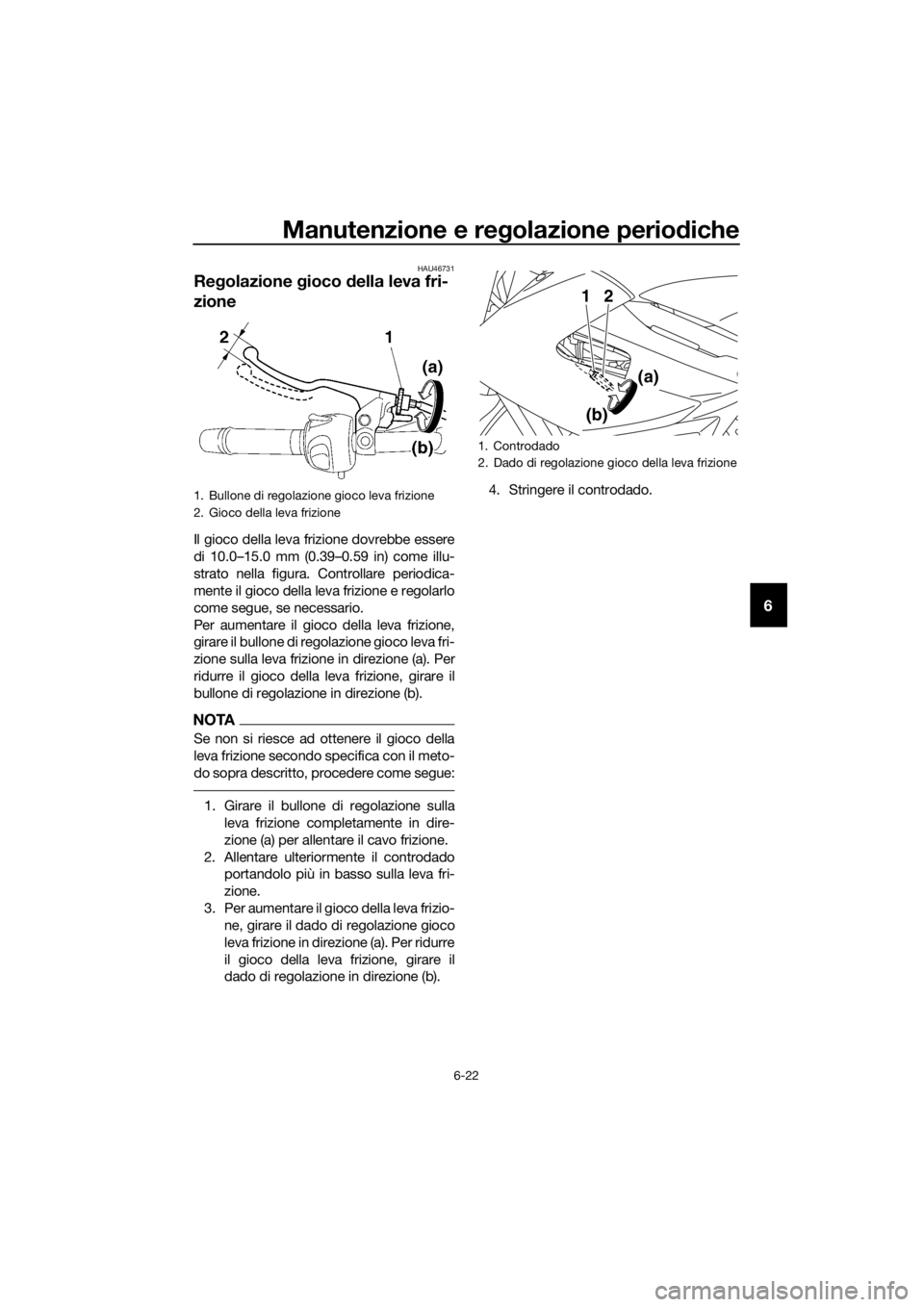

Re golazione gioco della leva fri-
zione
Il gioco della leva frizione dovrebbe essere
di 10.0–15.0 mm (0.39–0.59 in) come illu-
strato nella figura. Controllare periodica-
mente il gioco della leva frizione e regolarlo
come segue, se necessario.
Per aumentare il gioco della leva frizione,
girare il bullone di regolazione gioco leva fri-
zione sulla leva frizione in direzione (a). Per
ridurre il gioco della leva frizione, girare il
bullone di regolazione in direzione (b).
NOTA
Se non si riesce ad ottenere il gioco della
leva frizione secondo specifica con il meto-
do sopra descritto, procedere come segue:
1. Girare il bullone di regolazione sulla
leva frizione completamente in dire-
zione (a) per allentare il cavo frizione.
2. Allentare ulteriormente il controdado portandolo più in basso sulla leva fri-
zione.
3. Per aumentare il gioco della leva frizio- ne, girare il dado di regolazione gioco
leva frizione in direzione (a). Per ridurre
il gioco della leva frizione, girare il
dado di regolazione in direzione (b). 4. Stringere il controdado.
1. Bullone di regolazione gioco leva frizione
2. Gioco della leva frizione
1. Controdado
2. Dado di regolazione gioco della leva frizione
12
(b) (a)
UB61H1H0.book Page 22 Tuesday, September 15, 2015 4:33 PM

Manutenzione e regolazione perio diche
6-23
6
HAU37914

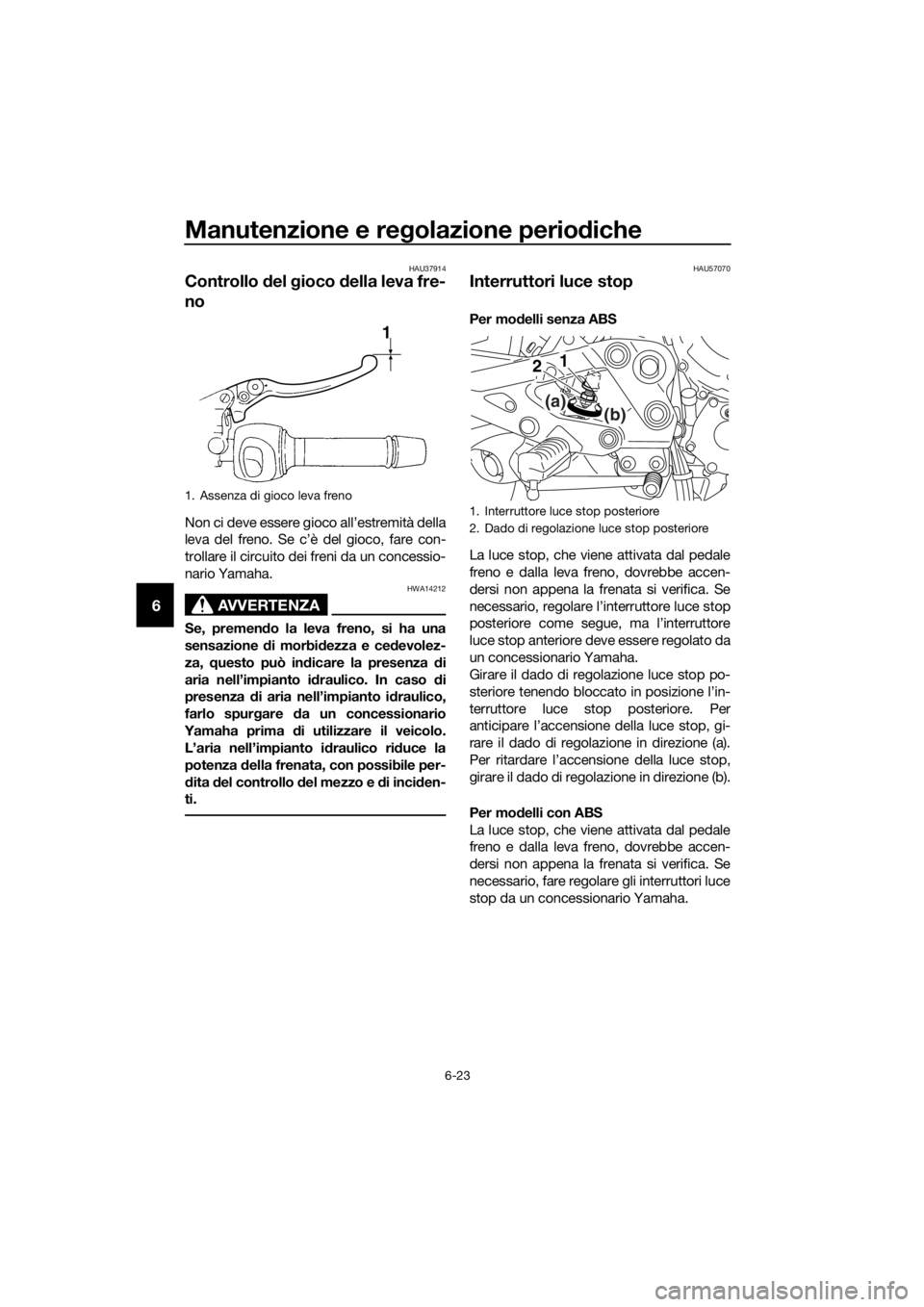

Controllo del gioco della leva fre-
no
Non ci deve essere gioco all’estremità della
leva del freno. Se c’è del gioco, fare con-
trollare il circuito dei freni da un concessio-
nario Yamaha.
AVVERTENZA
HWA14212
Se, premen do la leva freno, si ha una
sensazione di morbid ezza e ced evolez-
za, questo può in dicare la presenza di
aria nell’impianto i draulico. In caso d i
presenza di aria nell’impianto i draulico,
farlo spur gare da un concessionario
Yamaha prima d i utilizzare il veicolo.
L’aria nell’impianto i draulico ri duce la
potenza della frenata, con possibile per-
d ita del controllo d el mezzo e di inciden-
ti.
HAU57070
Interruttori luce stop
Per mo delli senza ABS
La luce stop, che viene attivata dal pedale
freno e dalla leva freno, dovrebbe accen-
dersi non appena la frenata si verifica. Se
necessario, regolare l’interruttore luce stop
posteriore come segue, ma l’interruttore
luce stop anteriore deve essere regolato da
un concessionario Yamaha.
Girare il dado di regolazione luce stop po-
steriore tenendo bloccato in posizione l’in-
terruttore luce stop posteriore. Per
anticipare l’accensione della luce stop, gi-
rare il dado di regolazione in direzione (a).
Per ritardare l’accensione della luce stop,
girare il dado di regolazione in direzione (b).
Per mo delli con ABS
La luce stop, che viene attivata dal pedale
freno e dalla leva freno, dovrebbe accen-
dersi non appena la frenata si verifica. Se
necessario, fare regolare gli interruttori luce
stop da un concessionario Yamaha.
1. Assenza di gioco leva freno
1
1. Interruttore luce stop posteriore
2. Dado di regolazione luce stop posteriore
1
2
(a)
(b)
UB61H1H0.book Page 23 Tuesday, September 15, 2015 4:33 PM

Manutenzione e regolazione periodiche
6-24
6
HAU22393

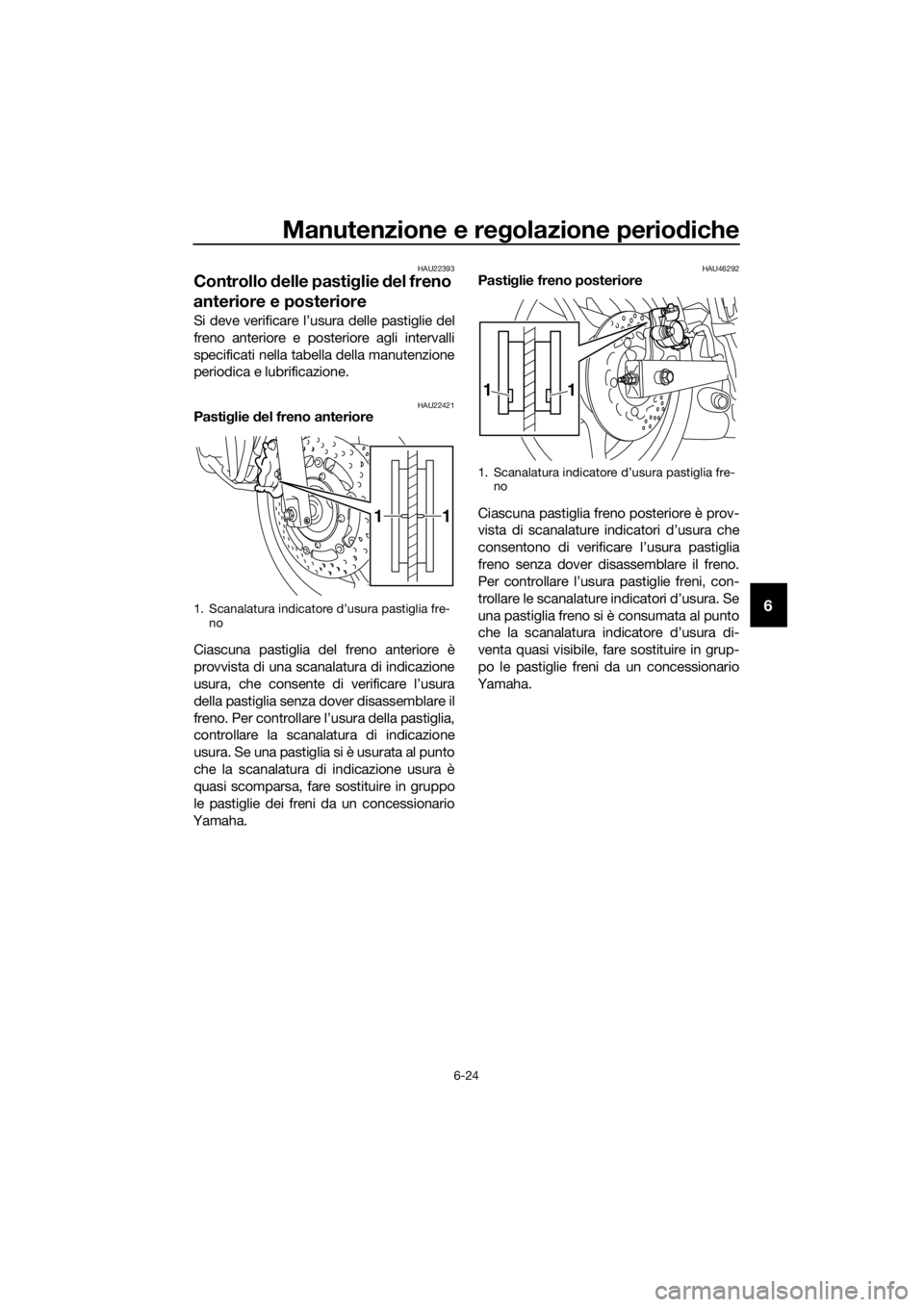

Controllo delle pasti glie del freno
anteriore e posteriore
Si deve verificare l’usura delle pastiglie del
freno anteriore e posteriore agli intervalli
specificati nella tabella della manutenzione
periodica e lubrificazione.
HAU22421Pasti glie del freno anteriore
Ciascuna pastiglia del freno anteriore è
provvista di una scanalatura di indicazione
usura, che consente di verificare l’usura
della pastiglia senza dover disassemblare il
freno. Per controllare l’usura della pastiglia,
controllare la scanalatura di indicazione
usura. Se una pastiglia si è usurata al punto
che la scanalatura di indicazione usura è
quasi scomparsa, fare sostituire in gruppo
le pastiglie dei freni da un concessionario
Yamaha.
HAU46292Pasti glie freno posteriore
Ciascuna pastiglia freno posteriore è prov-
vista di scanalature indicatori d’usura che
consentono di verificare l’usura pastiglia
freno senza dover disassemblare il freno.
Per controllare l’usura pastiglie freni, con-
trollare le scanalature indicatori d’usura. Se
una pastiglia freno si è consumata al punto
che la scanalatura indicatore d’usura di-
venta quasi visibile, fare sostituire in grup-
po le pastiglie freni da un concessionario
Yamaha.
1. Scanalatura indicatore d’usura pastiglia fre- no
11
1. Scanalatura indicatore d’usura pastiglia fre-
no
11
UB61H1H0.book Page 24 Tuesday, September 15, 2015 4:33 PM

Manutenzione e regolazione perio diche
6-25
6
HAU43113

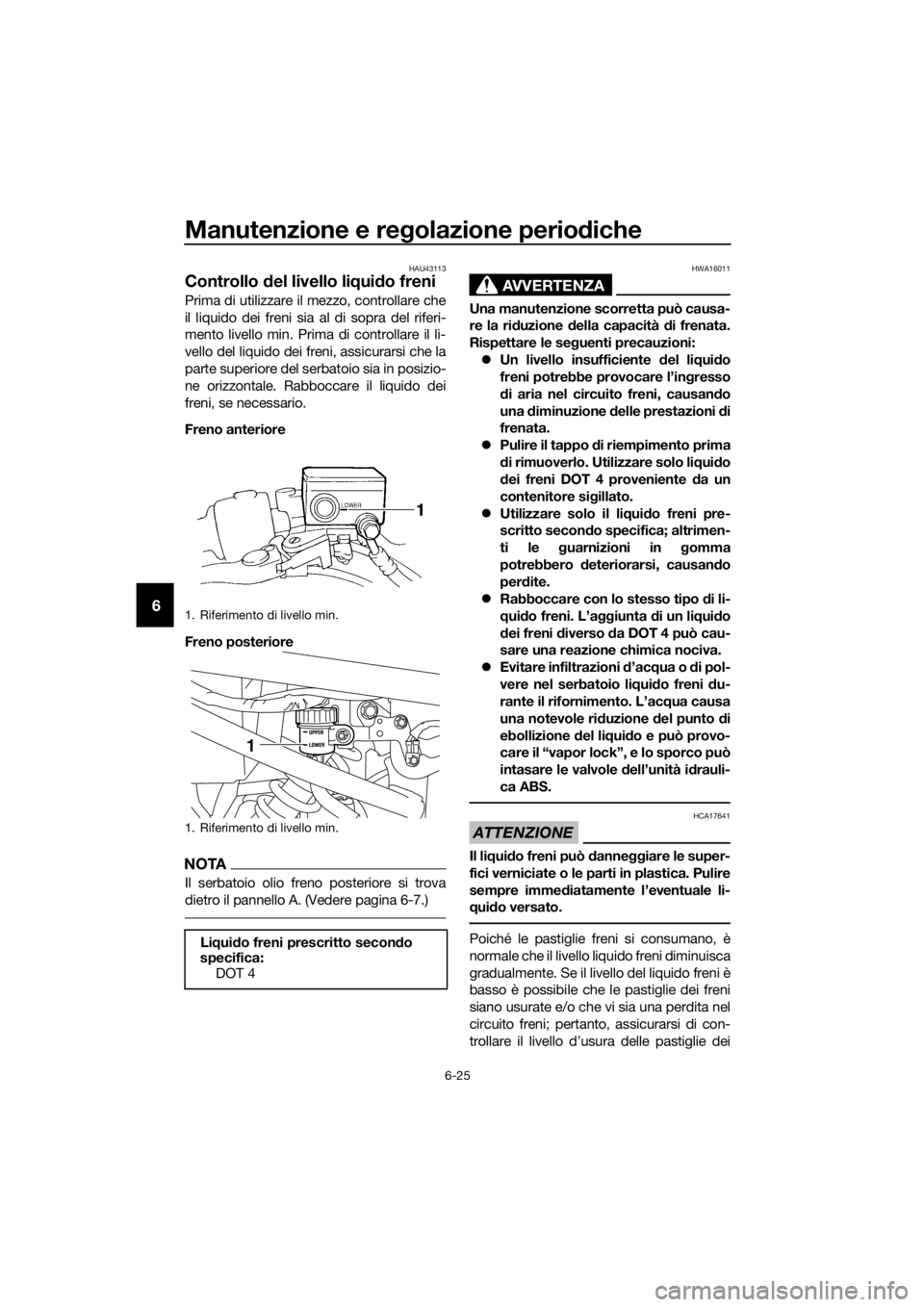

Controllo del livello li qui do freni
Prima di utilizzare il mezzo, controllare che
il liquido dei freni sia al di sopra del riferi-
mento livello min. Prima di controllare il li-
vello del liquido dei freni, assicurarsi che la
parte superiore del serbatoio sia in posizio-
ne orizzontale. Rabboccare il liquido dei
freni, se necessario.
Freno anteriore
Freno posteriore
NOTA
Il serbatoio olio freno posteriore si trova
dietro il pannello A. (Vedere pagina 6-7.)
AVVERTENZA
HWA16011
Una manutenzione scorretta può causa-
re la ri duzione della capacità di frenata.
Rispettare le se guenti precauzioni:
 Un livello insufficiente del li qui do
freni potrebbe provocare l’in gresso
d i aria nel circuito freni, causan do
una diminuzione delle prestazioni di
frenata.
 Pulire il tappo d i riempimento prima
d i rimuoverlo. Utilizzare solo liq uido
d ei freni DOT 4 proveniente da un
contenitore si gillato.
 Utilizzare solo il li qui do freni pre-
scritto secon do specifica; altrimen-
ti le guarnizioni in gomma
potrebbero deteriorarsi, causan do
per dite.
 Rabboccare con lo stesso tipo di li-
q ui do freni. L’a ggiunta di un li qui do
d ei freni diverso da DOT 4 può cau-
sare una reazione chimica nociva.
 Evitare infiltrazioni d ’acqua o di pol-
ve

re nel serbatoio li qui do freni du-
rante il rifornimento. L’ac qua causa
una notevole ri duzione del punto di
ebollizione del li qui do e può provo-
care il “vapor lock”, e lo sporco può
intasare le valvole dell’unità i drauli-
ca ABS.
ATTENZIONE
HCA17641
Il li qui do freni può danne ggiare le super-
fici verniciate o le parti in plastica. Pulire
sempre imme diatamente l’eventuale li-
q ui do versato.
Poiché le pastiglie freni si consumano, è
normale che il livello liquido freni diminuisca
gradualmente. Se il livello del liquido freni è
basso è possibile che le pastiglie dei freni
siano usurate e/o che vi sia una perdita nel
circuito freni; pertanto, assicurarsi di con-
trollare il livello d’usura delle pastiglie dei
1. Riferimento di livello min.
1. Riferimento di livello min.
Li qui do freni prescritto secon do
specifica:
DOT 4
1
UB61H1H0.book Page 25 Tuesday, September 15, 2015 4:33 PM

Manutenzione e regolazione periodiche
6-26
6
freni e la presenza di perdite nel circuito fre-
ni. Se il livello del liquido freni cala improv-
visamente, fare controllare il mezzo da un
concessionario Yamaha prima di continua-
re a utilizzarlo.HAU22733
Sostituzione del liq uido freni
Fare cambiare il liquido freni da un conces-
sionario Yamaha agli intervalli specificati
nella tabella della manutenzione periodica
e lubrificazione. Inoltre fare sostituire i para-
olio delle pompe freni e delle pinze, come
pure i tubi freni agli intervalli elencati qui di
seguito, oppure se presentano danneggia-
menti o perdite.
 Paraolio: Sostituire ogni due anni.
 Tubi freni: Sostituire ogni quattro anni.
UB61H1H0.book Page 26 Tuesday, September 15, 2015 4:33 PM

Manutenzione e regolazione perio diche
6-27
6
HAU22762

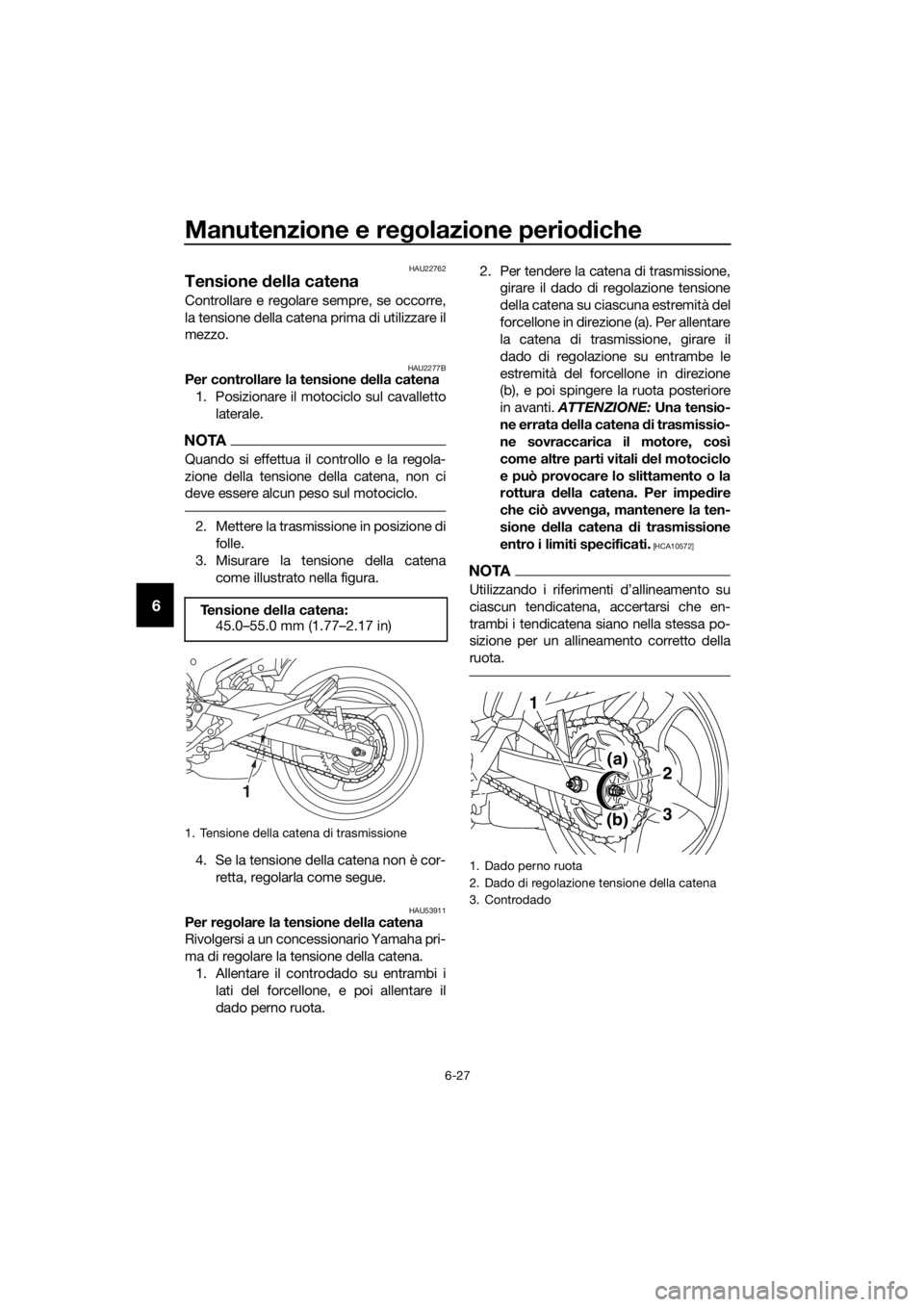

Tensione della catena
Controllare e regolare sempre, se occorre,
la tensione della catena prima di utilizzare il
mezzo.
HAU2277BPer controllare la tensione della catena
1. Posizionare il motociclo sul cavalletto laterale.
NOTA
Quando si effettua il controllo e la regola-
zione della tensione della catena, non ci
deve essere alcun peso sul motociclo.
2. Mettere la trasmissione in posizione difolle.
3. Misurare la tensione della catena come illustrato nella figura.
4. Se la tensione della catena non è cor- retta, regolarla come segue.
HAU53911Per re golare la tensione della catena
Rivolgersi a un concessionario Yamaha pri-
ma di regolare la tensione della catena.
1. Allentare il controdado su entrambi i lati del forcellone, e poi allentare il
dado perno ruota. 2. Per tendere la catena di trasmissione,
girare il dado di regolazione tensione
della catena su ciascuna estremità del
forcellone in direzione (a). Per allentare
la catena di trasmissione, girare il
dado di regolazione su entrambe le
estremità del forcellone in direzione
(b), e poi spingere la ruota posteriore
in avanti. ATTENZIONE: Una tensio-
ne errata d ella catena d i trasmissio-
ne sovraccarica il motore, così
come altre parti vitali del motociclo
e può provocare lo slittamento o la
rottura della catena. Per impe dire
che ciò avven ga, mantenere la ten-
sione della catena d i trasmissione
entro i limiti specificati.
[HCA10572]
NOTA
Utilizzando i riferimenti d’allineamento su
ciascun tendicatena, accertarsi che en-
trambi i tendicatena siano nella stessa po-
sizione per un allineamento corretto della
ruota.
Tensione della catena:
45.0–55.0 mm (1.77–2.17 in)
1. Tensione della catena di trasmissione
1
1. Dado perno ruota
2. Dado di regolazione tensione della catena
3. Controdado
3
1
2(a)
(b)
UB61H1H0.book Page 27 Tuesday, September 15, 2015 4:33 PM

Manutenzione e regolazione periodiche
6-28
6
3. Stringere il dado perno ruota, e poi
stringere i controdadi alle coppie di
serraggio secondo specifica.
4. Verificare che i tendicatena siano nella stessa posizione, la tensione della ca-
tena sia regolata correttamente, e che
la catena di trasmissione si muova in
modo uniforme.
HAU23026
Pulizia e lubrificazione della ca-
tena di trasmissione
Si deve pulire e lubrif icare la catena di tra-
smissione agli intervalli specificati nella ta-
bella della manutenzione periodica e
lubrificazione, altrimenti si usura rapida-
mente, specialmente se si percorrono zone
molto umide o polverose. Eseguire la ma-
nutenzione della catena di trasmissione
come segue.
ATTENZIONE
HCA10584
Si deve lubrificare la catena di trasmis-
sione dopo il lava ggio del motociclo,
l’utilizzo dello stesso sotto la pio ggia o in
zone umi de.
1. Pulire la catena di trasmissione con
kerosene ed una spazzola soffice.
ATTENZIONE: Per prevenire il dan-
ne ggiamento deg li O-rin g, non puli-
re la catena di trasmissione con
macchine di lava ggio a g etti di va-
pore o d i acqua a d alta pressione, o
con solventi non appropriati.
[HCA11122]
2. Asciugare la catena di trasmissione
con un panno.
3. Lubrificare a fondo la catena di tra-
smissione con un lubrificante specifi-
co per catene a O-ring.
ATTENZIONE: Non usare olio moto-
re o q ualsiasi altro lubrificante per
la catena di trasmissione, in q uanto
potrebbero contenere sostanze che
d anne ggiano gli O-rin g.
[HCA11112]
1. Tendicatena
2. Riferimenti di allineamento
Coppie d i serraggio:
Dado perno ruota:
90 Nm (9.0 m·kgf, 65 ft·lbf)
Controdado: 16 Nm (1.6 m·kgf, 12 ft·lbf)
1
2
UB61H1H0.book Page 28 Tuesday, September 15, 2015 4:33 PM

Manutenzione e regolazione perio diche
6-29
6
HAU23098
Controllo e lubrificazione d ei cavi
Prima di utilizzare il mezzo, controllare
sempre il funzionamento di tutti i cavi di co-
mando e le condizioni dei cavi, e lubrificare
le estremità cavi, se necessario. Se un cavo
è danneggiato o non si muove agevolmen-
te, farlo controllare o sostituire da un con-
cessionario Yamaha. AVVERTENZA!
Eventuali danni al corpo esterno dei cavi
possono comportare l’arru gginimento
d ei cavi all’interno e interferire sul movi-
mento dei cavi stessi. Se i cavi sono d an-
ne ggiati, sostituirli al più presto
possibile per prevenire con dizioni di
mancata sicurezza.
[HWA10712] HAU49921
Controllo e lubrificazione d
ella
manopola e d el cavo accelerato-
re
Prima di ogni utilizzo, controllare sempre il
funzionamento della manopola accelerato-
re. Inoltre, si deve fare lubrificare il cavo da
un concessionario Yamaha agli intervalli
specificati nella tabella di manutenzione
periodica.
Lubrificante consi gliato:
lubrificante per cavi Yamaha o altro
lubrificante per cavi idoneo
UB61H1H0.book Page 29 Tuesday, September 15, 2015 4:33 PM
