2016 YAMAHA XJ6-N Manuale duso (in Italian)

Manutenzione e regolazione periodiche
6-6
6
HAU18681
NOTA
 Filtro dell’aria
• Il filtro dell’aria di questo modello è dotato di una cartuccia monouso di carta con rivestimento d’olio, che non va pulita con aria compressa per evitare di danneggiar-
la.
• Sostituire più spesso l’elemento del filtro dell’aria se si percorrono zone molto umi- de o polverose.
 Manutenzione del freno idraulico
• Controllare regolarmente e, se necessario, rabboccare il liquido dei freni per portar- lo al livello corretto.
• Ogni due anni sostituire i componenti interni delle pompe freno e delle pinze, e
cambiare il liquido dei freni.
• Sostituire i tubi flessibili dei freni ogni quattro anni e se sono fessurati o danneggiati.
24 *Sistema
di raffre d-
d amento • Controllare il livello del liquido
refrigerante e l’assenza di per-
dite di olio nel veicolo. √√√√√
• Cambiare liquido refrigerante. Ogni 3 anni
25 *Interruttori d
el fre-
no anteriore e d el
freno posteriore • Controllare il funzionamento.
√√√√√√
26 Parti in movimen-
to e cavi • Lubrificare.
√√√√√
27 *Manopola accele-
ratore • Controllare il funzionamento.
• Controllare il gioco della mano-
pola acceleratore e se necessa-
rio regolarlo.
• Lubrificare il cavo e il corpo del- la manopola. √√√√√
28 *Luci, se
gnali e in-
terruttori • Controllare il funzionamento.
• Regolare il fascio di luce del fa-
ro. √√√√√√
N. POSIZIONE
X 1000 km
INTERVENTO DI CONTROLLO
O MANUTENZIONE
X 1000 mi
LETTURA DEL TOTALIZZATORE CONTACHILOMETRI
CONTROLLO
ANNUALE
110203040
0.66121824
UB61H1H0.book Page 6 Tuesday, September 15, 2015 4:33 PM

Manutenzione e regolazione perio diche
6-7
6
HAU18724
Rimozione e installazione delle
carenature e dei pannelli
La carenatura ed i pann elli illustrati vanno
tolti per eseguire alcuni dei lavori di manu-
tenzione descritti in questo capitolo. Fare
riferimento a questa sezione tutte le volte
che si deve togliere ed installare una care-
natura o un pannello.
HAU46742Carenatura A
Per rimuovere la carenatura
Togliere i bulloni e poi rimuovere la carena-
tura.
Per installare la carenatura
Posizionare la carenatura nella sua posizio-
ne originaria e poi installare i bulloni.
HAU56070
Pannello A
Per rimuovere il pannello
Togliere il bullone e il fissaggio rapido, poi
rimuovere il pannello.
Per installare il pannello
Posizionare il pannello nella sua posizione
originale, poi fissare i bulloni e il fissaggio
rapido.
Pannello B
Per rimuovere il pannello
Togliere i bulloni e poi asportare il pannello.
1. Pannello A
2. Pannello B
3. Carenatura A
1. Carenatura A
2. Bullone
2
3
1
2
2
1
1. Pannello A
2. Bullone
3. Fissaggio rapido
1. Pannello B
2. Bullone
1
2
3
1
2
2
UB61H1H0.book Page 7 Tuesday, September 15, 2015 4:33 PM

Manutenzione e regolazione periodiche
6-8
6
Per installare il pannello
Posizionare il pannello nella sua posizione
originaria e poi installare i bulloni.
HAU19643
Controllo delle can dele
Le candele sono componenti importanti del
motore che vanno controllati periodica-
mente, preferibilmente da un concessiona-
rio Yamaha. Poiché il calore ed i depositi
provocano una lenta erosione delle cande-
le, bisogna smontarle e controllarle in con-
formità alla tabella della manutenzione
periodica e lubrificazione. Inoltre, lo stato
delle candele può rivelare le condizioni del
motore.
L’isolatore di porcellana intorno all’elettro-
do centrale di ciascuna candela deve esse-
re di colore marroncino chiaro (il colore
ideale se il veicolo viene usato normalmen-
te) e tutte le candele installate nel motore
devono avere lo stesso colore. Se il colore
di una candela è nettamente diverso, il mo-
tore potrebbe funzionare in maniera ano-
mala. Non tentare di diagnosticare
problemi di questo genere. Chiedere inve-
ce ad un concessionario Yamaha di con-
trollare il veicolo.
Se una candela presenta segni di usura de-
gli elettrodi e eccessivi depositi carboniosi
o di altro genere, si deve sostituirla.
Prima di installare una candela, misurare la
distanza tra gli elettrodi con uno spessime-
tro e, se necessario, regolarla secondo la
specifica.
Can dela secon do specifica:
NGK/CR9E
1. Distanza tra gli elettrodi
UB61H1H0.book Page 8 Tuesday, September 15, 2015 4:33 PM

Manutenzione e regolazione perio diche
6-9
6
Pulire la superficie della guarnizione della
candela e la sua superficie di accoppia-
mento ed eliminare ogni traccia di sporco
dalla filettatura della candela.
NOTA
In mancanza di una chiave dinamometrica
per installare la candela, per ottenere una
coppia di serraggio corretta aggiungere
1/4–1/2 giro al serraggio manuale. Tuttavia
provvedere al serraggio secondo specifica
della candela al più presto possibile.
HAU46723
Olio motore e cartuccia filtro olio
Controllare sempre il livello olio motore pri-
ma di ogni utilizzo. Oltre a questo, si deve
cambiare l’olio e sostituire la cartuccia filtro
olio agli intervalli specificati nella tabella
della manutenzione periodica e lubrificazio-
ne.
Per controllare il livello olio motore
1. Posizionare il veicolo su una superficie piana e mantenerlo diritto. Basta una
lieve inclinazione laterale per provoca-
re errori nel controllo.
2. Accendere il motore, lasciarlo scalda-
re per diversi minuti, quindi spegnerlo.
3. Attendere qualche minuto per lasciare che l’olio si depositi.
4. Togliere l’astina livello olio motore e pulirla con uno straccio, inserirla nel
foro (senza avvitarla) quindi estrarla
per controllare il livello dell’olio.
NOTA
Il livello olio motore deve trovarsi tra i riferi-
menti di livello minino e massimo.
5. Se l’olio motore è all’altezza o al disotto del riferimento livello min., ri-
muovere il tappo riempimento olio,
rabboccare con il tipo di olio consi-
gliato fino al livello appropriato.
Distanza tra
gli elettro di:
0.7–0.8 mm (0.028–0.031 in)
Coppia di serra ggio:
Candela: 13 Nm (1.3 m·kgf, 9.4 ft·lbf)
1. Astina livello olio motore
2. Riferimento livello max.
3. Riferimento di livello min.
1
2
3
UB61H1H0.book Page 9 Tuesday, September 15, 2015 4:33 PM

Manutenzione e regolazione periodiche
6-10
6
6. Inserire e serrare l’astina livello olio
motore, quindi montare e serrare il
tappo riempimento olio.
Per cambiare l’olio motore (con o senza
sostituzione della cartuccia filtro olio)
1. Togliere la carenatura A. (Vedere pagi-
na 6-7.)
2. Accendere il motore, lasciarlo scalda- re per diversi minuti, quindi spegnerlo.
3. Posizionare una coppa dell’olio sotto il motore per raccogliere l’olio esausto.
4. Togliere il tappo bocchettone riempi-
mento olio motore, il bullone drenag-
gio olio e la rispettiva guarnizione per
scaricare l’olio dal carter.
NOTA
Saltare le fasi 5–7 se non si sostituisce la
cartuccia filtro olio.
5. Togliere la cartuccia filtro olio con una chiave filtro olio.
NOTA
Le chiavi filtro olio sono disponibili presso i
concessionari Yamaha.
6. Applicare uno strato sottile di olio mo-
tore pulito sull’O-ring della nuova car-
tuccia filtro olio.
NOTA
Verificare che l’O-ring sia assestato corret-
tamente.
7. Installare la nuova cartuccia filtro oliocon la chiave filtro olio e poi stringerla
alla coppia di serraggio secondo spe-
cifica con una chiave dinamometrica.

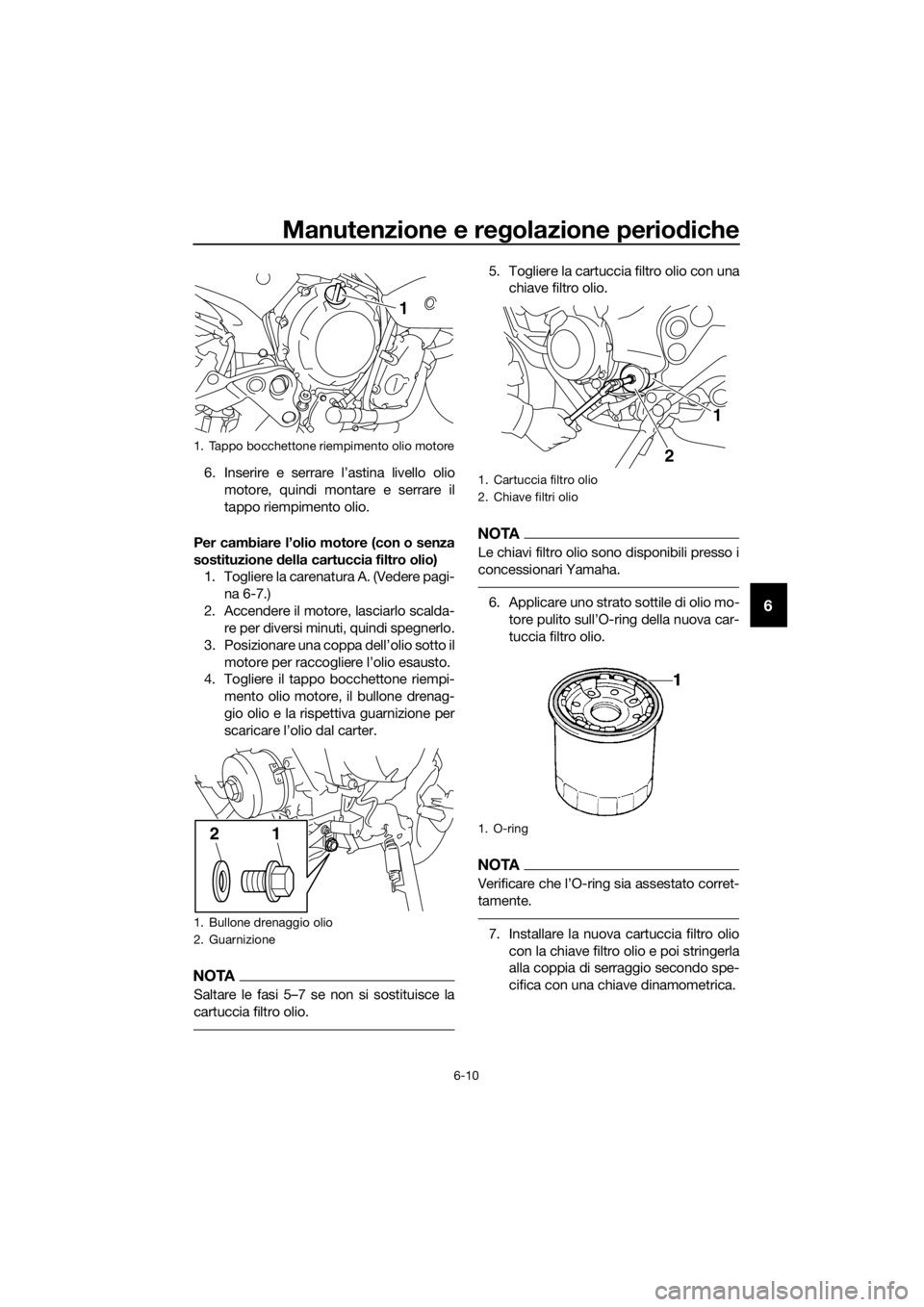

1. Tappo bocchettone riempimento olio motore
1. Bullone drenaggio olio
2. Guarnizione
1
12
1. Cartuccia filtro olio
2. Chiave filtri olio
1. O-ring
1
2
UB61H1H0.book Page 10 Tuesday, September 15, 2015 4:33 PM

Manutenzione e regolazione perio diche
6-11
6
8. Installare il bullone drenaggio olio e la
guarnizione nuova, quindi stringere il
bullone alla coppia di serraggio se-
condo specifica.
9. Rabboccare con la quantità specifica- ta dell’olio motore consigliato, quindi
installare e serrare il tappo riempimen-
to olio.
NOTA
Ricordarsi di pulire con uno straccio l’olio
eventualmente versato sulle parti dopo che
il motore e l’impianto di scarico si sono raf-
freddati.
ATTENZIONE
HCA11621
Per prevenire slittamenti della fri-
zione ( dato che l’olio motore lubrifi-
ca anche la frizione), non miscelare
a dditivi chimici all’olio. Non utilizza-
re oli con specifica diesel “CD” o oli
d i q ualità superiore a quella specifi-
cata. Inoltre non usare oli con eti-
chetta “ENERGY CONSERVING II”
(CONSERVANTE ENERGIA II) o su-
periore.
 Accertarsi che non penetrino corpi
estranei nel carter.
10. Accendere il motore e lasciarlo girare
al minimo per diversi minuti mentre
verificando che non ci siano perdite di
olio. In caso di perdite di olio, spegne-
re immediatamente il motore e cercar-
ne le cause.
NOTA
Dopo l’accensione del motore, la spia livel-
lo olio motore deve spegnersi, se il livello
dell’olio è sufficiente.
ATTENZIONE
HCA10402
Se la spia livello olio lampe ggia o resta
accesa anche se il livello d ell’olio è ap-
propriato, spe gnere imme diatamente il
motore e far controllare il veicolo da un
concessionario Yamaha.
11. Spegnere il motore, attendere qualche
minuto per far depositare l’olio, quindi
controllare il livello dell’olio e correg-
gerlo se necessario.
12. Installare la carenatura.

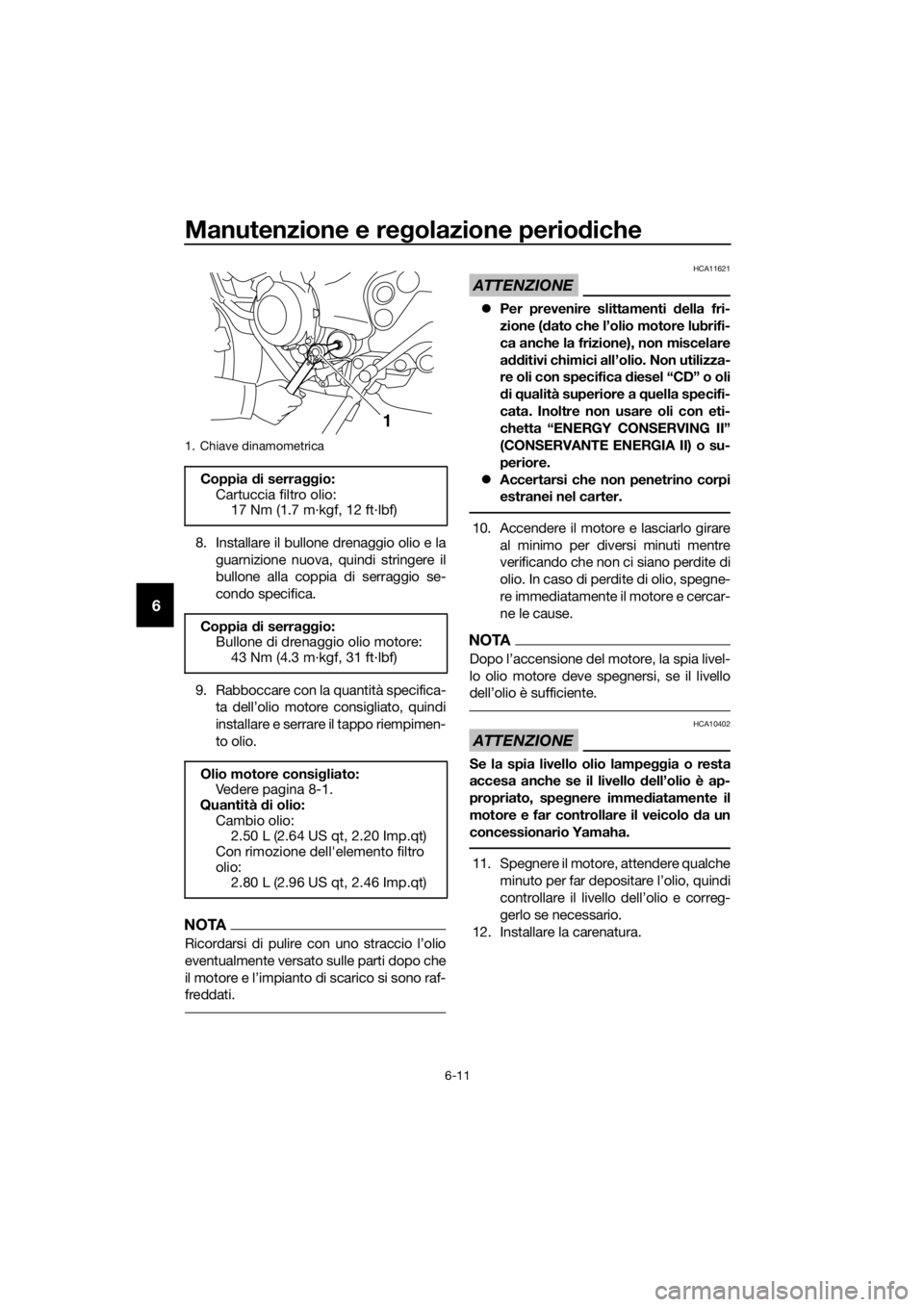

1. Chiave dinamometrica
Coppia di serra ggio:
Cartuccia filtro olio: 17 Nm (1.7 m·kgf, 12 ft·lbf)
Coppia di serra ggio:
Bullone di drenaggio olio motore:
43 Nm (4.3 m·kgf, 31 ft·lbf)
Olio motore consi gliato:
Vedere pagina 8-1.
Quantità di olio:
Cambio olio: 2.50 L (2.64 US qt, 2.20 Imp.qt)
Con rimozione dell'elemento filtro
olio: 2.80 L (2.96 US qt, 2.46 Imp.qt)
1
UB61H1H0.book Page 11 Tuesday, September 15, 2015 4:33 PM

Manutenzione e regolazione periodiche
6-12
6
HAU20071
Li qui do refrig erante
Prima di utilizzare il mezzo, controllare
sempre il livello del liquido refrigerante.
Inoltre si deve cambiare il liquido refrigeran-
te agli intervalli specificati nella tabella della
manutenzione periodica e lubrificazione.
HAU46804Per controllare il livello del li qui do refri-
g erante
1. Posizionare il veicolo su una superficie piana e mantenerlo diritto.
NOTA
Si deve controllare il livello del liquido
refrigerante con il motore freddo, in
quanto il livello varia a seconda della
temperatura del motore.
 Accertarsi che il veicolo sia diritto du-
rante il controllo del livello del liquido
refrigerante. Basta una lieve inclina-
zione laterale per provocare errori nel
controllo.
2. Controllare il livello del liquido refrige-
rante nel serbatoio liquido refrigeran-
te.
NOTA
Il livello del liquido refrigerante deve trovarsi
tra i riferimenti livello min. e max.
3. Se il liquido refrigerante si trova sul ri- ferimento del livello minimo, rimuove-
re il tubo sfiato del serbatoio del
liquido dalla guida, poi rimuovere il
tappo del serbatoio. AVVERTENZA!
Tog liere solo il tappo serbatoio li-
q ui do refri gerante. Non tentare mai
d i to gliere il tappo ra diatore quand o
il motore è cal do.
[HWA15162]
4. Aggiungere liquido refrigerante fino al
riferimento livello max. e poi installare
il tappo serbatoio refrigerante.
ATTENZIONE: Se non si dispone di
liq uido refri gerante, utilizzare al suo
posto acq ua distillata o ac qua del
rubinetto non calcarea. Non utiliz-
zare ac qua calcarea o salata, in
q uanto sono dannose per il motore.
Se si è usata d ell’acqua al posto del
refri gerante, sostituirla con refri ge-
rante al più presto possibile, altri-
menti l’impianto d i raffreddamento
non sarebbe protetto dal gelo e dal-
la corrosione. Se si è aggiunta ac-
q ua al refri gerante, far controllare al
più presto possibile da un conces-
sionario Yamaha il contenuto di re-
fri gerante, altrimenti l’efficacia del
liq uido refri gerante si ri duce.

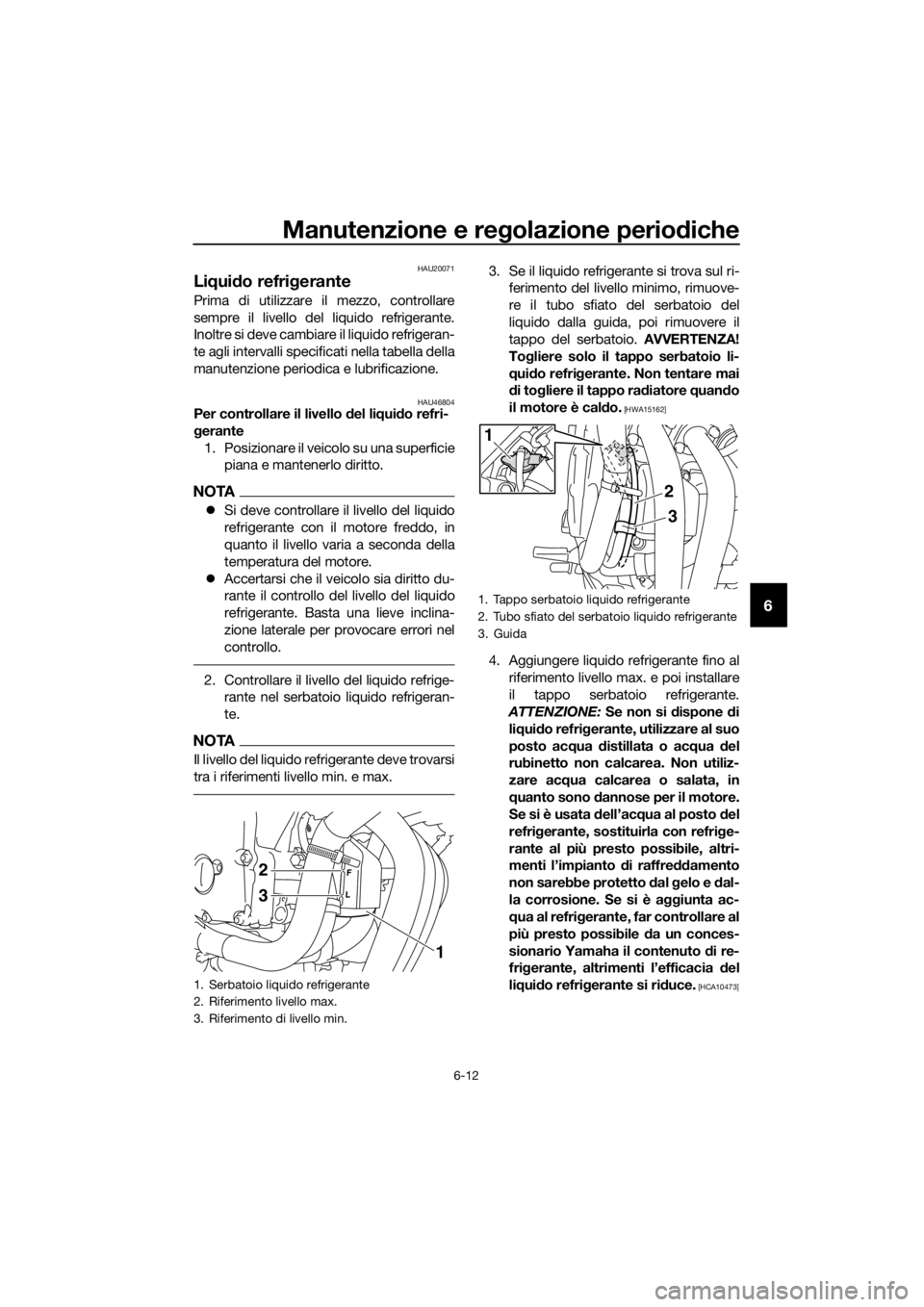

[HCA10473]1. Serbatoio liquido refrigerante
2. Riferimento livello max.
3. Riferimento di livello min.
1
2
3
1. Tappo serbatoio liquido refrigerante
2. Tubo sfiato del serbatoio liquido refrigerante
3. Guida
3
1
2
UB61H1H0.book Page 12 Tuesday, September 15, 2015 4:33 PM

Manutenzione e regolazione perio diche
6-13
6
5. Indirizzare il tubo di sfiato del serbato-
io del liquido refrigerante attraverso la
guida come indicato.
HAU46824Per cambiare il li qui do refri gerante
1. Posizionare il veicolo su una superficie piana e lasciare raffreddare il motore,
se necessario.
2. Togliere la carenatura A e il pannello B. (Vedere pagina 6-7.)
3. Posizionare un contenitore sotto il motore per raccogliere il liquido refri-
gerante usato.
4. Togliere il bullone fermo tappo radia- tore, il fermo tappo radiatore ed il tap-
po radiatore. AVVERTENZA! Non
tentare mai di to gliere il tappo ra-
d iatore quan do il motore è cal do.
[HWA10382]
5. Togliere il tubo di sfiato del serbatoio
del liquido refrigerante dalla guida, poi
rimuovere il tappo del serbatoio.
6. Togliere il coperchio del tappo serba- toio liquido refrigerante ed il serbatoio
liquido refrigerante togliendo i bulloni.
Capacità serbatoio li
qui do refri ge-
rante (fino al riferimento livello
max.): 0.25 L (0.26 US qt, 0.22 Imp.qt)

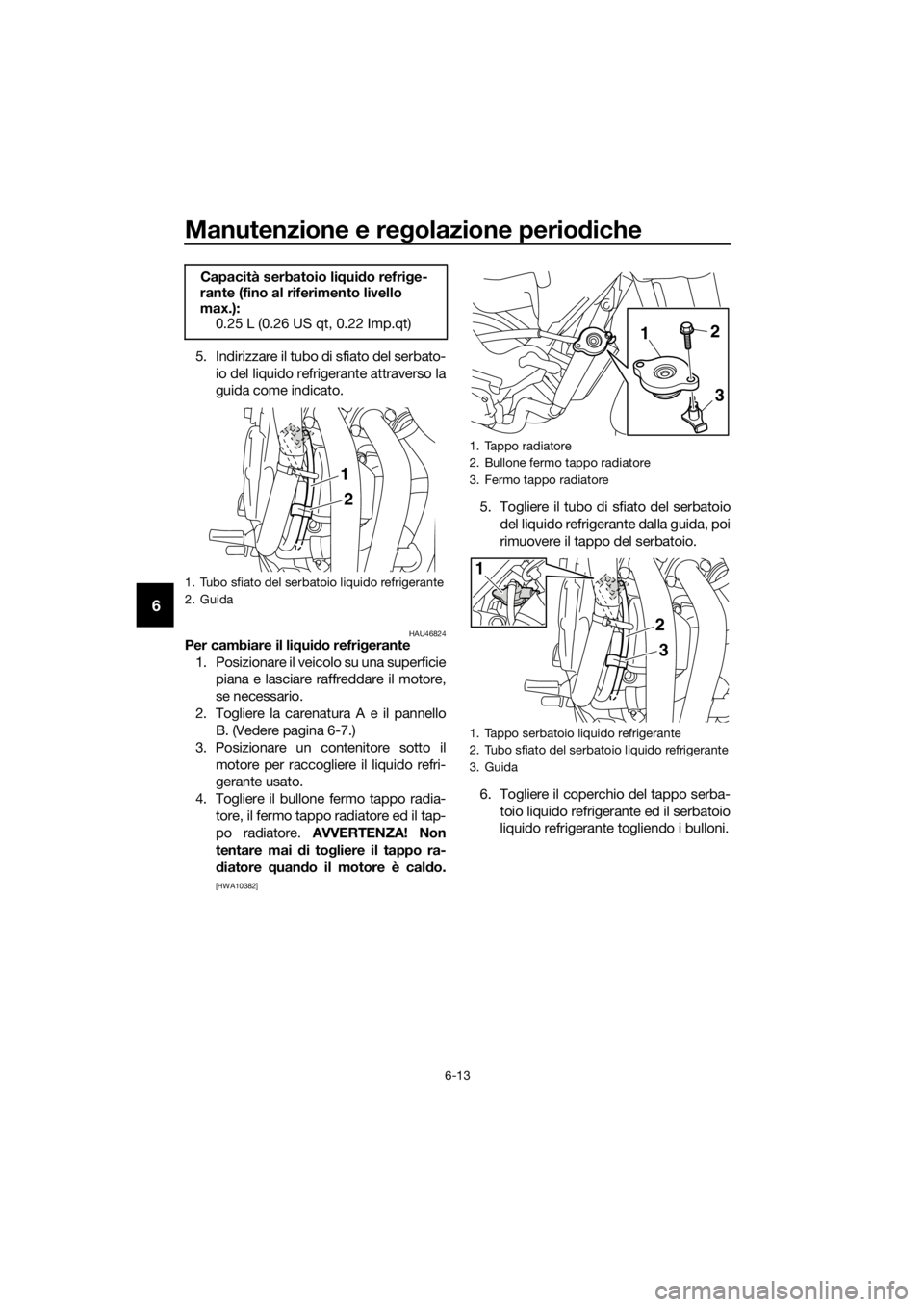

1. Tubo sfiato del serbatoio liquido refrigerante
2. Guida
2
1
1. Tappo radiatore
2. Bullone fermo tappo radiatore
3. Fermo tappo radiatore
1. Tappo serbatoio liquido refrigerante
2. Tubo sfiato del serbatoio liquido refrigerante
3. Guida
2
1
3
3
1 2
UB61H1H0.book Page 13 Tuesday, September 15, 2015 4:33 PM
