Informazioni di sicurezza
1-3
1
ambienti chiusi o scarsamente ventilati. Se
si percepiscono sintomi di avvelenamento
da monossido di carbonio, lasciare imme-
diatamente l’ambiente, andare all’aria fre-
sca e RICHIEDERE L’INTERVENTO DI UN
MEDICO.
 Non far funzionare il motore al chiuso.
Anche se si cerca di dissipare i gas di
scarico del motore con ventilatori o
aprendo finestre e porte, il monossido
di carbonio può raggiungere rapida-
mente livelli pericolosi.
 Non fare funzionare il motore in am-
bienti con scarsa ventilazione o par-
zialmente chiusi, come capannoni,
garage o tettoie per auto.
 Non fare funzionare il motore all’aper-
to dove i gas di scarico del motore
possono penetrare negli edifici circo-
stanti attraverso aperture quali fine-
stre e porte.
Carico
L’aggiunta di accessori o di carichi al moto-
ciclo può influire negativamente sulla stabi-
lità e l’uso, se cambia la distribuzione dei
pesi del motociclo. Per evitare possibili in-
cidenti, l’aggiunta di carichi o accessori al
motociclo va effettuata con estrema caute-
la. Prestare la massima attenzione guidan-
do un motociclo a cui siano stati aggiunti
carichi o accessori. Di seguito, insieme alle
informazioni sugli accessori, vengono elen-
cate alcune indicazioni generali da rispetta-
re nel caso in cui si trasporti del carico sul
motociclo:
Il peso totale del conducente, del passeg-
gero, degli accessori e del carico non deve
superare il limite massimo di carico. L’uti-
lizzo di un veicolo sovraccarico può pro-
vocare inci denti. Caricando il mezzo entro questi limiti, tene-
re presente quanto segue:
 Tenere il peso del carico e degli ac-
cessori il più basso ed il più vicino
possibile al motociclo. Fissare con
cura gli oggetti più pesanti il più vicino
possibile al centro del veicolo e accer-
tarsi di distribuire uniformemente il
peso sui due lati del motociclo per ri-
durre al minimo lo sbilanciamento o
l’instabilità.
 I carichi mobili possono provocare im-
provvisi sbilanciamenti. Accertarsi che
gli accessori ed il carico siano ben fis-
sati al motociclo, prima di avviarlo.
Controllare frequentemente i supporti
degli accessori ed i dispositivi di fis-
saggio dei carichi.
• Regolare correttamente la sospen- sione in funzione del carico (solo
modelli con sospensioni regolabili),
e controllare le condizioni e la pres-
sione dei pneumatici.
• Non attaccare al manubrio, alla for- cella o al parafango anteriore og-
getti grandi o pesanti. Questi
oggetti, compresi carichi del genere
dei sacchi a pelo, sacchi per effetti
personali o tende, possono provo-
care instabilità o ridurre la risposta
dello sterzo.
 Questo veicolo non è pro gettato
per trainare un carrello o per essere
colle gato a d un si decar.
Accessori ori ginali Yamaha
La scelta degli accessori per il vostro veico-
lo è una decisione importante. Gli accessori
originali Yamaha, disponibili solo presso i
concessionari Yamaha, sono stati proget-
tati, testati ed approvati da Yamaha per
l’utilizzo sul vostro veicolo.
Molte aziende che non hanno nessun rap-
porto commerciale co n Yamaha produco-
no parti ed accessori oppure offrono altre
modifiche per i veic oli Yamaha. Yamaha
Carico massimo:
190 kg (419 lb) (XJ6NA)
195 kg (430 lb) (XJ6N)
UB61H1H0.book Page 3 Tuesday, September 15, 2015 4:33 PM

Informazioni di sicurezza
1-4
1
non è in grado di testare i prodotti realizzati
da queste aziende aftermarket. Pertanto
Yamaha non può approvare o consigliare l’uso di accessori non venduti da Yamaha o
di modifiche non consigliate specificata-
mente da Yamaha, anche se venduti ed in-
stallati da un concessionario Yamaha.
Parti, accessori e mo difiche aftermarket
Mentre si possono trovare prodotti after-
market simili nel design e nella qualità agli
accessori originali Yamaha, ci sono alcuni
accessori o modifiche aftermarket inadatti
in quanto potrebbero comportare rischi po-
tenziali per la vostra sicurezza personale e
quella degli altri. L’in stallazione di prodotti
aftermarket o l’introduzione di altre modifi-
che al veicolo che ne cambino il design o le
caratteristiche di funzionamento possono
esporre voi stessi ed altri al rischio di infor-
tuni gravi o di morte. Sarete pertanto diret-
tamente responsabili degli infortuni
originatisi in relazione a cambiamenti ap-
portati al veicolo.
Per il montaggio di accessori, tenere ben
presenti le seguenti istruzioni in aggiunta a
quelle descritte al capitolo “Carico”.  Non installare mai accessori o tra-
sportare carichi che compromettano
le prestazioni del motociclo. Prima di
utilizzare gli accessori, controllateli
accuratamente per accertarsi che essi
non riducano in nessuna maniera la
distanza libera da terra e la distanza
minima da terra nella marcia in curva,
non limitino la corsa delle sospensioni,
dello sterzo o il funzionamento dei co-
mandi, oppure oscurino le luci o i ca-
tarifrangenti.
• Gli accessori montati sul manubrio oppure nella zona della forcella
possono creare instabilità dovuta
alla distribuzione non uniforme dei
pesi o a modifiche dell’aerodinami-
ca. Montando accessori sul manu-
brio oppure nella zona della forcella, tener conto che devono
essere il più leggeri possibile ed es-
sere comunque ridotti al minimo.
• Accessori ingombranti o grandi possono compromettere seriamen-
te la stabilità del motociclo a causa
degli effetti aerodinamici. Il vento
potrebbe tentare di sollevare il mo-
tociclo, oppure il motociclo potreb-
be divenire instabile sotto l’azione
di venti trasversali. Questo genere
di accessori può provocare instabi-
lità anche quando si viene sorpas-
sati o nel sorpasso di veicoli di
grandi dimensioni.
• Determinati accessori possono spostare il conducente dalla pro-
pria posizione normale di guida.
Una posizione impropria limita la li-
bertà di movimento del conducente
e può compromettere la capacità di
controllo del mezzo; pertanto, ac-
cessori del genere sono sconsiglia-
ti.
 L’aggiunta di accessori elettrici va ef-
fettuata con cautela. Se gli accessori
elettrici superano la capacità dell’im-
pianto elettrico del motociclo, si po-
trebbe verificare un guasto, che
potrebbe causare una pericolosa per-
dita dell’illuminazione o della potenza
del motore.
Pneumatici e cerchi aftermarket
I pneumatici ed i cerchi forniti con il moto-
ciclo sono stati progettati per essere all’al-
tezza delle prestazioni del veicolo e per
fornire la migliore combinazione di mano-
vrabilità, potenza frenante e comfort. Pneu-
matici e cerchi diversi da quelli forniti, o con
dimensioni e combinazioni diverse, posso-
no essere inappropriati. Vedere pagina
6-18 per le specifiche dei pneumatici e
maggiori informazioni sul cambio dei pneu-
matici.
UB61H1H0.book Page 4 Tuesday, September 15, 2015 4:33 PM

Informazioni di sicurezza
1-5
1
Trasporto del motociclo
Prima di trasportare il motociclo su un altro
veicolo, attenersi alle seguenti istruzioni.
 Rimuovere dal motociclo tutti gli og-
getti non ancorati.
 Controllare che il rubinetto della ben-
zina (se in dotazione) sia in posizione
“OFF” e che non vi siano perdite di
carburante.
 Orientare la ruota anteriore in posizio-
ne di marcia in linea retta sul rimorchio
o sul pianale dell’autocarro e bloccarla
opportunamente per impedirne lo
spostamento.
 Innestare una marcia (per i modelli con
cambio manuale).
 Fissare il motociclo con apposite funi
o cinghie di ancoraggio in corrispon-
denza di componenti solidi del moto-
ciclo, quali ad esempio il telaio o il
triplo morsetto supe riore della forcella
anteriore (e non ad esempio alle ma-
nopole del manubrio, agli indicatori di
direzione o ad altri componenti che
potrebbero rompersi). Scegliere at-
tentamente la posizione di fissaggio
delle cinghie per evitare che queste ul-
time sfreghino contro le parti vernicia-
te durante il trasporto.
 La sospensione, se possibile, deve
essere parzialmente compressa, il
modo che il motociclo non sobbalzi
eccessivamente durante il trasporto.
UB61H1H0.book Page 5 Tuesday, September 15, 2015 4:33 PM

Descrizione
2-1
2
HAU63371

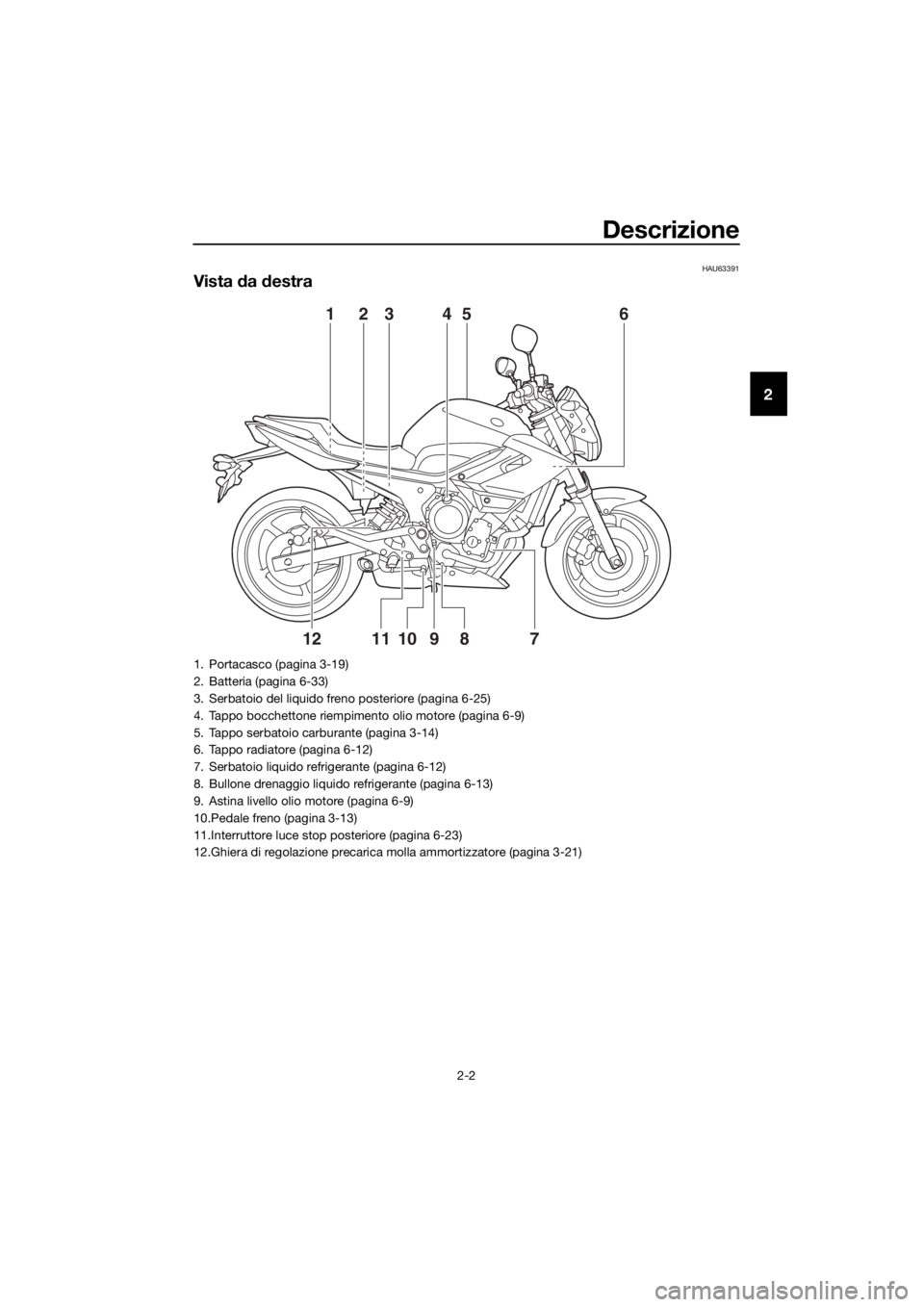

Vista da sinistra
12 3 4 65
789
1. Elemento del filtro dell’aria (pagina 6-15)
2. Vite regolazione minimo (pagina 6-17)
3. Serratura della sella (pagina 3-18)
4. Fusibili (pagina 6-35)
5. Kit di attrezzi in dotazione (pagina 6-2)
6. Vano portaoggetti (pagina 3-20)
7. Pedale cambio (pagina 3-12)
8. Cartuccia del filtro dell’ olio motore (pagina 6-9)
9. Bullone drenaggio olio (pagina 6-9)
UB61H1H0.book Page 1 Tuesday, September 15, 2015 4:33 PM

Descrizione
2-2
2
HAU63391
Vista da destra
123 456
78910
1112
1. Portacasco (pagina 3-19)
2. Batteria (pagina 6-33)
3. Serbatoio del liquido freno posteriore (pagina 6-25)
4. Tappo bocchettone riempimento olio motore (pagina 6-9)
5. Tappo serbatoio carburante (pagina 3-14)
6. Tappo radiatore (pagina 6-12)
7. Serbatoio liquido refrigerante (pagina 6-12)
8. Bullone drenaggio liquido refrigerante (pagina 6-13)
9. Astina livello olio motore (pagina 6-9)
10.Pedale freno (pagina 3-13)
11.Interruttore luce stop posteriore (pagina 6-23)
12.Ghiera di regolazione precarica molla ammortizzatore (pagina 3-21)
UB61H1H0.book Page 2 Tuesday, September 15, 2015 4:33 PM

Descrizione
2-3
2
HAU63401

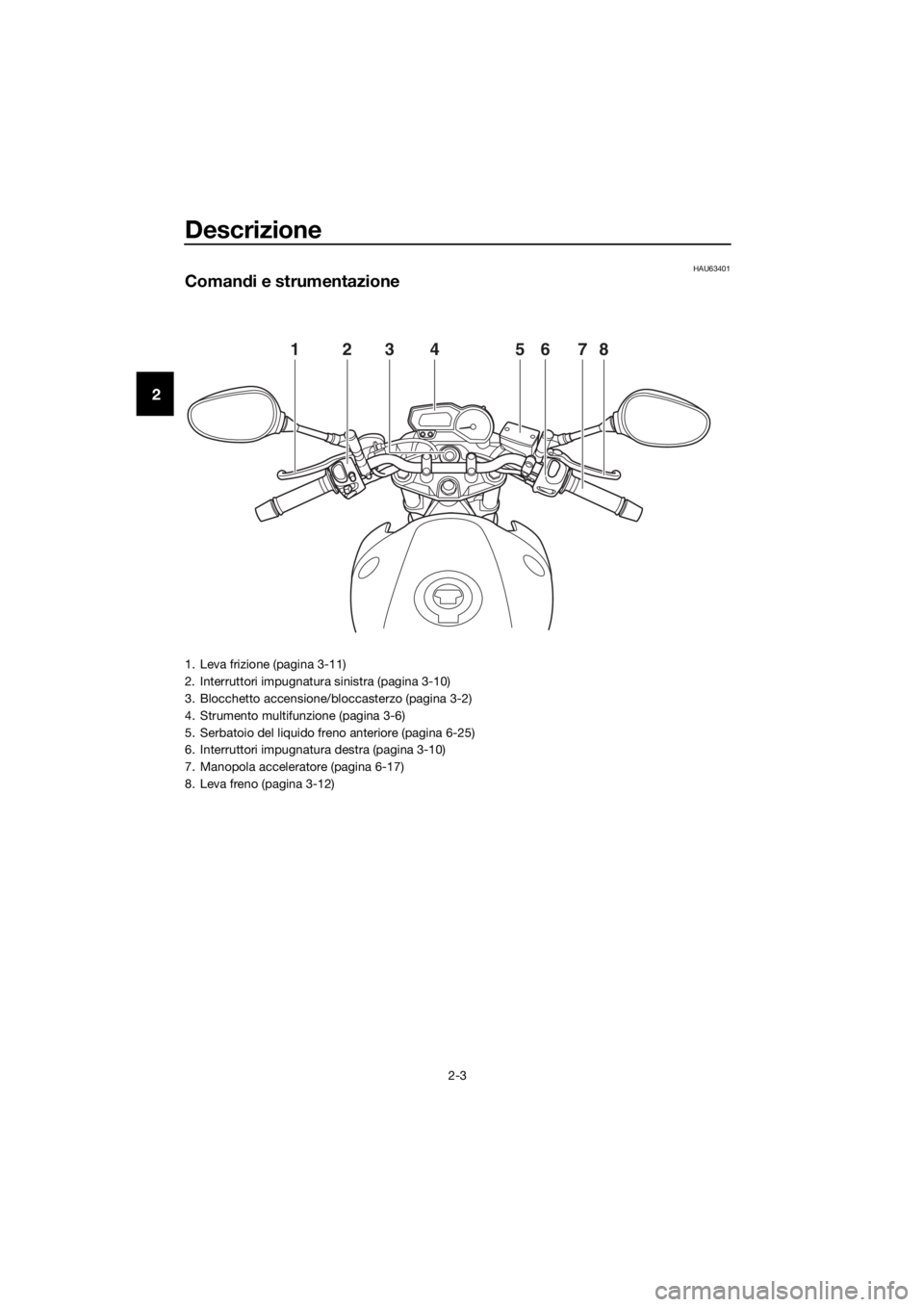

Comandi e strumentazione
123 56784
1. Leva frizione (pagina 3-11)
2. Interruttori impugnatura sinistra (pagina 3-10)
3. Blocchetto accensione/bloccasterzo (pagina 3-2)
4. Strumento multifunzione (pagina 3-6)
5. Serbatoio del liquido freno anteriore (pagina 6-25)
6. Interruttori impugnatura destra (pagina 3-10)
7. Manopola acceleratore (pagina 6-17)
8. Leva freno (pagina 3-12)
UB61H1H0.book Page 3 Tuesday, September 15, 2015 4:33 PM

Funzioni deg li strumenti e dei coman di
3-1
3
HAU10978
Sistema immobilizzatore
Questo veicolo è equipaggiato con un si-
stema immobilizzatore che impedisce ai la-
dri la ricodifica delle chiavi standard. Il
sistema si compone delle seguenti parti.
 una chiave di ricodifica (con calotta
rossa)
 due chiavi standard (con calotta nera)
su cui si possono riscrivere i codici
nuovi
 un transponder (installato nella chiave
di ricodifica)
 la centralina dell’immobilizzatore
 un’ECU
 una spia immobilizer (Vedere pagina
3-5.)
La chiave con la calotta rossa viene utilizza-
ta per registrare i codici in ciascuna chiave
standard. Poiché la ricodifica è un’opera-
zione difficile, portare il veicolo con tutte e
tre le chiavi da un concessionario Yamaha
per farla eseguire. Non usare la chiave con
la calotta rossa per guidare. Essa va usata
soltanto per scrivere i codici nelle chiavi
standard. Per la guida, usare sempre una
chiave standard.
ATTENZIONE
HCA11822
 NON PERDERE LA CHIAVE DI RI-
CODIFICA! IN CASO DI SMARRI-
MENTO, CONTATTARE
IMMEDIATAMENTE IL CONCES- SIONARIO DI FIDUCIA! Se si smar-
risce la chiave
di rico difica, è
impossibile re gistrare dei co dici
nuovi nelle chiavi stan dar d. Si può
continuare a d utilizzare le chiavi
stan dar d per accen dere il veicolo,
ma se occorre impostare nuovi co-
d ici (ossia, se si fa una chiave stan-
d ar d nuova o se si per dono tutte le
chiavi), si d eve sostituire in blocco il
sistema immobilizzatore. Pertanto
consi gliamo vivamente di utilizzare
una delle due chiavi stan dar d e d i
conservare la chiave di rico difica in
un posto sicuro.
 Non immer gere in ac qua nessuna
d elle chiavi.
 Non esporre nessuna delle chiavi a
temperature eccessivamente alte.
 Non mettere nessuna delle chiavi
vicino a mag neti (compresi, ma non
soltanto, i pro dotti come gli altopar-
lanti, ecc.).
 Non posizionare o ggetti che tra-
smettono se gnali elettrici vicino a
nessuna chiave.
 Non appo ggiar

e oggetti pesanti su
una delle chiavi.
 Non molare o mod ificare la forma di
nessuna delle chiavi.
 Non disassemblare la parte d i pla-
stica di nessuna d elle chiavi.
 Non mettere due chiavi di un siste-
ma immobilizzatore sullo stesso
anello portachiavi.
 Mantenere sia le chiavi stan dar d sia
le chiavi d i altri sistemi immobilizza-
tori lontane d alla chiave di ricodifica
d i q uesto veicolo.
 Mantenere le chiavi d i altri sistemi
immobilizzatori lontane dal bloc-
chetto accensione, in q uanto pos-
sono provocare interferenze nei
se gnali.
1. Chiave di ricodifica (calotta rossa)
2. Chiavi standard (calotta nera)
UB61H1H0.book Page 1 Tuesday, September 15, 2015 4:33 PM

Funzioni deg li strumenti e dei coman di
3-2
3
HAU10474

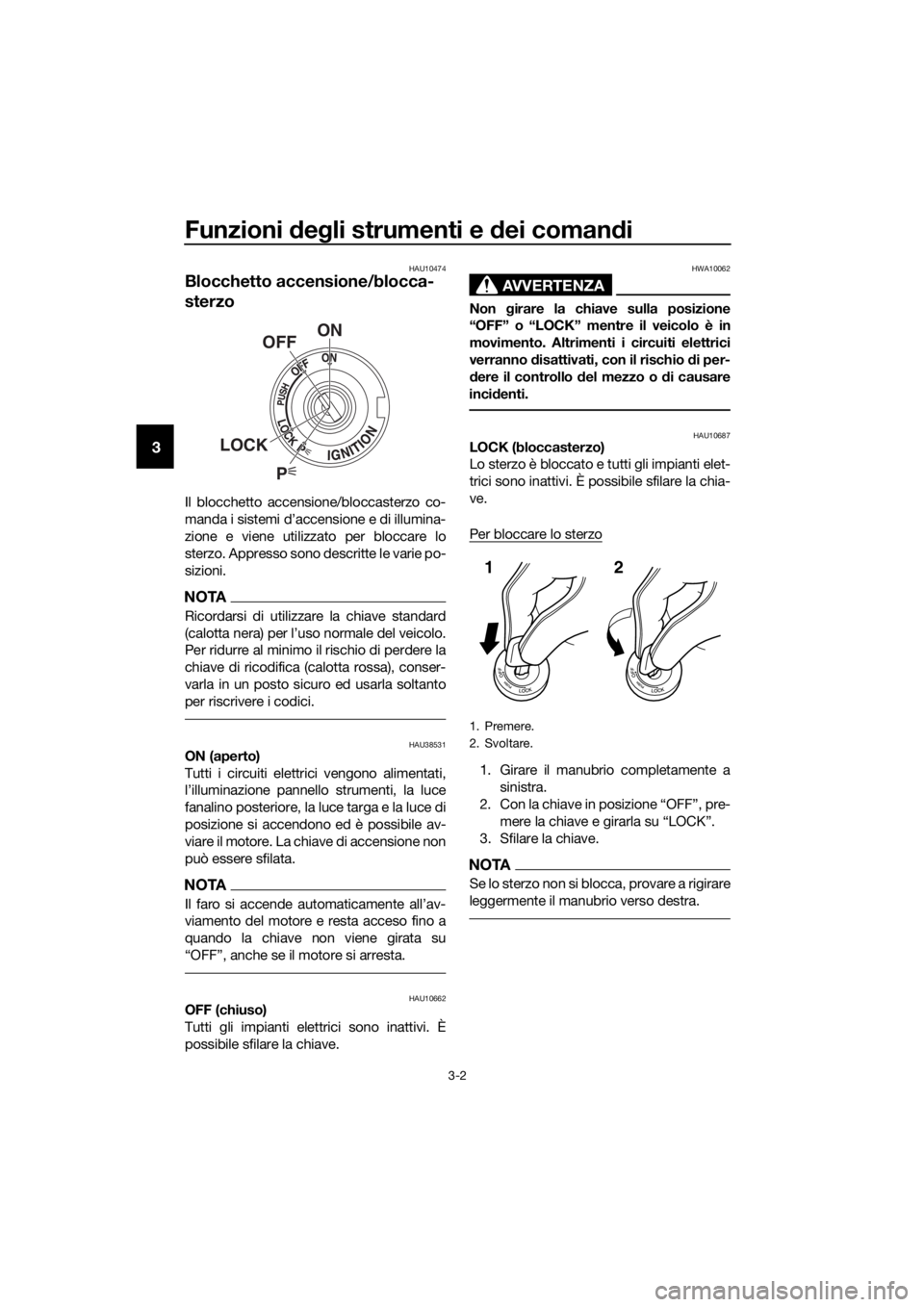

Blocchetto accensione/blocca-
sterzo
Il blocchetto accensione/bloccasterzo co-
manda i sistemi d’accensione e di illumina-
zione e viene utilizzato per bloccare lo
sterzo. Appresso sono descritte le varie po-
sizioni.
NOTA
Ricordarsi di utilizzare la chiave standard
(calotta nera) per l’uso normale del veicolo.
Per ridurre al minimo il rischio di perdere la
chiave di ricodifica (calotta rossa), conser-
varla in un posto sicuro ed usarla soltanto
per riscrivere i codici.
HAU38531ON (aperto)
Tutti i circuiti elettrici vengono alimentati,
l’illuminazione pannello strumenti, la luce
fanalino posteriore, la luce targa e la luce di
posizione si accendono ed è possibile av-
viare il motore. La chiave di accensione non
può essere sfilata.
NOTA
Il faro si accende automaticamente all’av-
viamento del motore e resta acceso fino a
quando la chiave non viene girata su
“OFF”, anche se il motore si arresta.
HAU10662OFF (chiuso)
Tutti gli impianti elettrici sono inattivi. È
possibile sfilare la chiave.
AVVERTENZA
HWA10062
Non girare la chiave sulla posizione
“OFF” o “LOCK” mentre il veicolo è in
movimento. Altrimenti i circuiti elettrici
verranno disattivati, con il rischio di per-
d ere il controllo del mezzo o d i causare
inci denti.
HAU10687LOCK (bloccasterzo)
Lo sterzo è bloccato e tutti gli impianti elet-
trici sono inattivi. È possibile sfilare la chia-
ve.
Per bloccare lo sterzo
1. Girare il manubrio completamente a
sinistra.
2. Con la chiave in posizione “OFF”, pre-
mere la chiave e girarla su “LOCK”.
3. Sfilare la chiave.
NOTA
Se lo sterzo non si blocca, provare a rigirare
leggermente il manubrio verso destra.
P
ON
OFF
LOCK
1. Premere.
2. Svoltare.
12
UB61H1H0.book Page 2 Tuesday, September 15, 2015 4:33 PM
