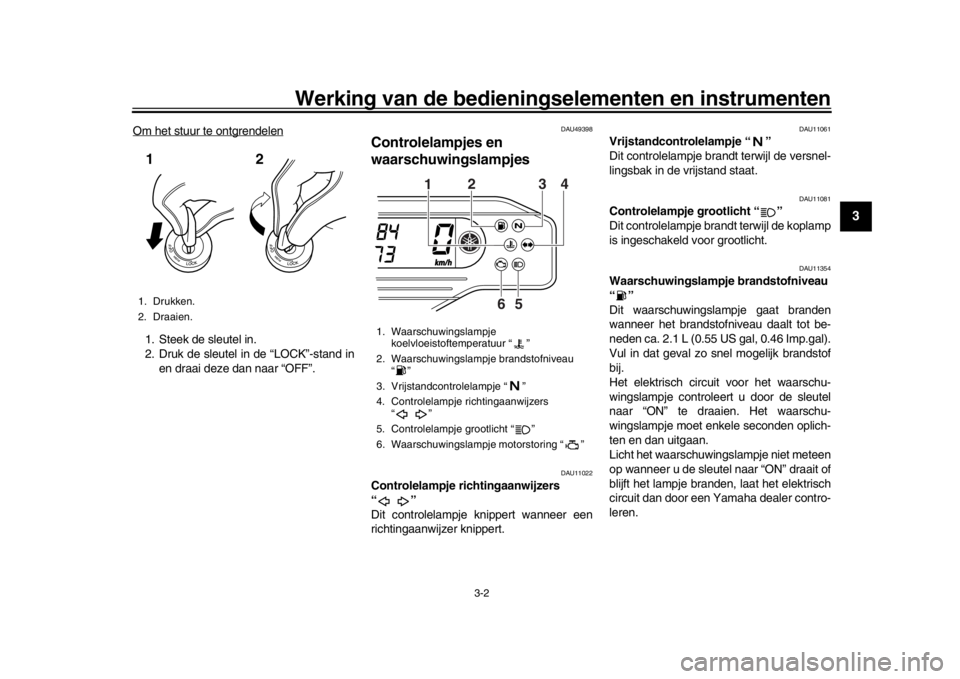

Om het stuur te ontgrendelen1. Steek de sleutel in.
2. Druk de sleutel in de “LOCK”-stand in en draai deze dan naar “OFF”.
DAU49398
Controlelampjes en
waarschuwingslampjes
DAU11022
Controlelampje richtingaanwijzers
“”
Dit controlelampje knippert wanneer een
richtingaanwijzer knippert.
DAU11061
Vrijstandcontrolelampje “ ”
Dit controlelampje brandt terwijl de versnel-
lingsbak in de vrijstand staat.
DAU11081
Controlelampje grootlicht “ ”
Dit controlelampje br andt terwijl de koplamp
is ingeschakeld voor grootlicht.
DAU11354
Waarschuwingslampje brandstofniveau
“”
Dit waarschuwingslampje gaat branden
wanneer het brandstofniveau daalt tot be-
neden ca. 2.1 L (0.55 US gal, 0.46 Imp.gal).
Vul in dat geval zo snel mogelijk brandstof
bij.
Het elektrisch circuit voor het waarschu-
wingslampje controleert u door de sleutel
naar “ON” te draaien. Het waarschu-
wingslampje moet enkele seconden oplich-
ten en dan uitgaan.
Licht het waarschuwingslampje niet meteen
op wanneer u de sleutel naar “ON” draait of
blijft het lampje branden, laat het elektrisch
circuit dan door een Yamaha dealer contro-
leren.
1. Drukken.
2. Draaien.12
1. Waarschuwingslampje koelvloeistoftemperatuur “ ”
2. Waarschuwingslampje brandstofniveau “”
3. Vrijstandcontrolelampje “ ”
4. Controlelampje richtingaanwijzers “”
5. Controlelampje grootlicht “ ”
6. Waarschuwingslampje motorstoring “ ”
1 234
56
