Funktionen der Instrumente und Bedienungselemente
3-6
1
234
5
6
7
8
9
10
11
12

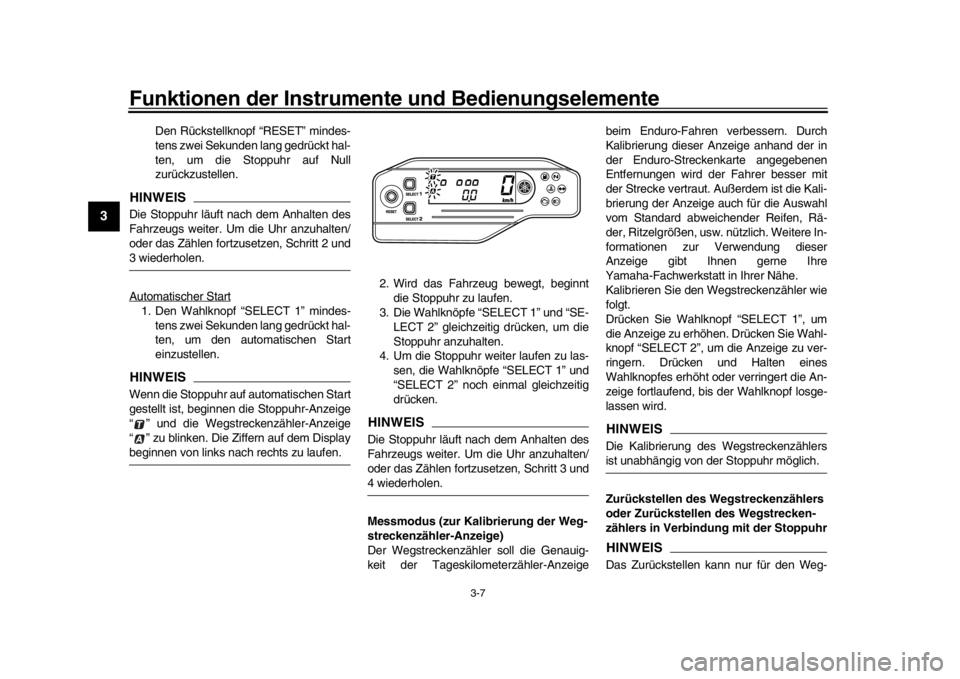

UhrDie Uhr verwendet ein 12-Stunden-Zeitfor-
mat.
Die Digitaluhr wird angezeigt, sobald der
Schlüssel auf “ON” gedreht wird.
Uhr stellen1. Halten Sie den Wahlknopf “SELECT 1” mindestens zwei Sekunden ge-
drückt.
2. Sobald die Stundenanzeige zu blinken beginnt, einen Wahlknopf drücken, um
die Stunden einzustellen.
3. Den Rückstellknopf “RESET” drücken, woraufhin die Minutenanzeige zu blin-
ken beginnt.
4. Einen Wahlknopf drücken, um die Mi- nuten einzustellen.
5. Den Rückstellknopf “RESET” drücken, und die Sekundenanzeige beginnt zu
blinken.
6. Einen Wahlknopf drücken, um die Se- kundenanzeige auf Null zu stellen.
7. Den Rückstellknopf “RESET” mindes-
tens zwei Sekunden lang gedrückt hal-
ten und dann loslassen, um die Uhr zu
starten.HINWEIS
Drücken Sie beim Einstellen der Uhr
den Wahlknopf “SELECT 1”, um die
Ziffern zu erhöhen oder “SELECT 2”, um die Ziffern zu verringern. Drücken
und halten eines Wahlknopfes erhöht
oder verringert die Ziffern fortlaufend,
bis der Wahlknopf losgelassen wird.

Wird der Rückstellknopf “RESET”
nicht innerhalb von 30 Sekunden ge-
drückt, wird die Uhr nicht gestellt, und
sie stellt sich auf die vorherige Zeit zu-rück.
Vom Standardmodus in den Messmo-
dus wechseln
Bei ausgewähltem Kilometerzähler die
Wahlknöpfe “SELECT 1” und “SELECT 2”
mindestens zwei Sekunden lang gleichzei-
tig gedrückt halten, um in den Messmodus
zu wechseln.
Vom Messmodus in den Standardmo-
dus wechseln
HINWEISDie Stoppuhr muss vor dem Wechseln inden Standardmodus angehalten werden.
1. Sicherstellen, dass die Stoppuhr nicht in Betrieb ist. Wenn die Stoppuhr in
Betrieb ist, gleichzeitig die Wahlknöpfe
“SELECT 1” und “SELECT 2” drücken,
um sie anzuhalten.
2. Die Wahlknöpfe “SELECT 1” und “SE-
LECT 2” mindestens zwei Sekunden lang gleichzeitig gedrückt halten, um in
den Standardmodus zu wechseln.
Messmodus (für die Stoppuhr)
Wenn der Messmodus gewählt ist, wird die
Stoppuhr angezeigt und kann manuell oder
automatisch gestartet werden.
Manueller Start
Manueller Start ist die Standardeinstellung
für die Stoppuhr. Die Stoppuhr-Anzeige
“ ” und die Wegstreckenzähler-Anzeige
“ ” beginnen zu blinken.
1. Den Rückstellknopf “RESET” drücken, um die Stoppuhr zu starten.
2. Die Wahlknöpfe “SELECT 1” und “SE- LECT 2” gleichzeitig drücken, um die
Stoppuhr anzuhalten.
3. Um die Stoppuhr weiter laufen zu las- sen, die Wahlknöpfe “SELECT 1” und
“SELECT 2” gleichzeitig drücken.
BN3-9-G0.book 6 ページ ２０１５年６月２９日　月曜日　午前９時１６分

Funktionen der Instrumente und Bedienungselemente
3-7
1
23
4
5
6
7
8
9
10
11
12
Den Rückstellknopf “RESET” mindes-
tens zwei Sekunden lang gedrückt hal-
ten, um die Stoppuhr auf Null
zurückzustellen.
HINWEISDie Stoppuhr läuft nach dem Anhalten des
Fahrzeugs weiter. Um die Uhr anzuhalten/
oder das Zählen fortzusetzen, Schritt 2 und3 wiederholen.

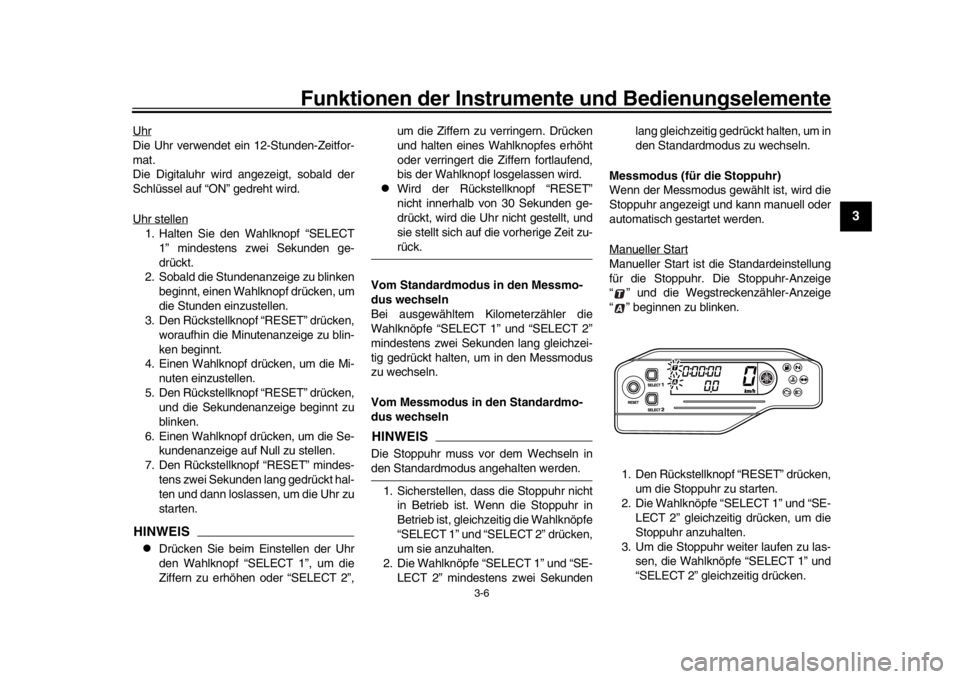

Automatischer Start1. Den Wahlknopf “SELECT 1” mindes- tens zwei Sekunden lang gedrückt hal-
ten, um den automatischen Start
einzustellen.HINWEISWenn die Stoppuhr auf automatischen Start
gestellt ist, beginnen die Stoppuhr-Anzeige
“ ” und die Wegstreckenzähler-Anzeige
“ ” zu blinken. Die Ziffern auf dem Displaybeginnen von links nach rechts zu laufen. 2. Wird das Fahrzeug bewegt, beginnt
die Stoppuhr zu laufen.
3. Die Wahlknöpfe “SELECT 1” und “SE- LECT 2” gleichzeitig drücken, um die
Stoppuhr anzuhalten.
4. Um die Stoppuhr weiter laufen zu las- sen, die Wahlknöpfe “SELECT 1” und
“SELECT 2” noch einmal gleichzeitig
drücken.
HINWEISDie Stoppuhr läuft nach dem Anhalten des
Fahrzeugs weiter. Um die Uhr anzuhalten/
oder das Zählen fortzusetzen, Schritt 3 und4 wiederholen.
Messmodus (zur Kalibrierung der Weg-
streckenzähler-Anzeige)
Der Wegstreckenzähler soll die Genauig-
keit der Tageskilom eterzähler-Anzeigebeim Enduro-Fahren verbessern. Durch
Kalibrierung dieser Anzeige anhand der in
der Enduro-Streckenkarte angegebenen
Entfernungen wird der Fahrer besser mit
der Strecke vertraut. Außerdem ist die Kali-
brierung der Anzeige auch für die Auswahl
vom Standard abweichender Reifen, Rä-
der, Ritzelgrößen, usw.
nützlich. Weitere In-
formationen zur Verwendung dieser
Anzeige gibt Ihnen gerne Ihre
Yamaha-Fachwerkstatt in Ihrer Nähe.
Kalibrieren Sie den Wegstreckenzähler wie
folgt.
Drücken Sie Wahlknopf “SELECT 1”, um
die Anzeige zu erhöhen. Drücken Sie Wahl-
knopf “SELECT 2”, um die Anzeige zu ver-
ringern. Drücken und Halten eines
Wahlknopfes erhöht oder verringert die An-
zeige fortlaufend, bis der Wahlknopf losge-
lassen wird.
HINWEISDie Kalibrierung des Wegstreckenzählersist unabhängig von der Stoppuhr möglich.
Zurückstellen des Wegstreckenzählers
oder Zurückstellen des Wegstrecken-
zählers in Verbindung mit der StoppuhrHINWEISDas Zurückstellen kann nur für den Weg-
BN3-9-G0.book 7 ページ ２０１５年６月２９日　月曜日　午前９時１６分

Funktionen der Instrumente und Bedienungselemente
3-8
1
234
5
6
7
8
9
10
11
12
streckenzähler oder für den Wegstrecken-
zähler in Verbindung mit der Stoppuhrvorgenommen werden.
Zurückstellen des Wegstreckenzählers1. Sicherstellen, dass die Stoppuhr in Be- trieb ist.
2. Den Rückstellknopf “RESET” mindes-
tens zwei Sekunden lang gedrückt hal-
ten, um den Wegstreckenzähler auf
Null zurückzustellen.
Zurückstellen des Wegstreckenzählers inVerbindung mit der Stoppuhr1. Die Stoppuhr anhalten.
2. Den Rückstellknopf “RESET” mindes- tens zwei Sekunden lang gedrückt hal-
ten, um den Wegs treckenzähler und
die Stoppuhr auf Null zurückzustellen.
Stromkreis-Prüfeinrichtung
Dieses Modell ist mit einer Stromkreis-Prüf-
einrichtung für die Prüfung verschiedener
Stromkreise ausgestattet.
Falls in einem dieser Stromkreise ein Prob-
lem detektiert wird, leuchtet die Motorstö-
rungs-Warnleuchte auf und die Anzeige
zeigt einen Fehlercode an.
Wenn die Anzeige einen Fehlercode an-
zeigt, notieren Sie die Codenummer und
lassen Sie das Fahrzeug von einer Yamaha-Fachwerkstatt überprüfen.
ACHTUNG
GCA11591
Erscheint auf dem Anzeigefeld ein Feh-
lercode, sollte das Fahrzeug so bald wie
möglich überprüft werden, um mögliche
Beschädigungen des Motors zu vermei-den.
GAU1234H

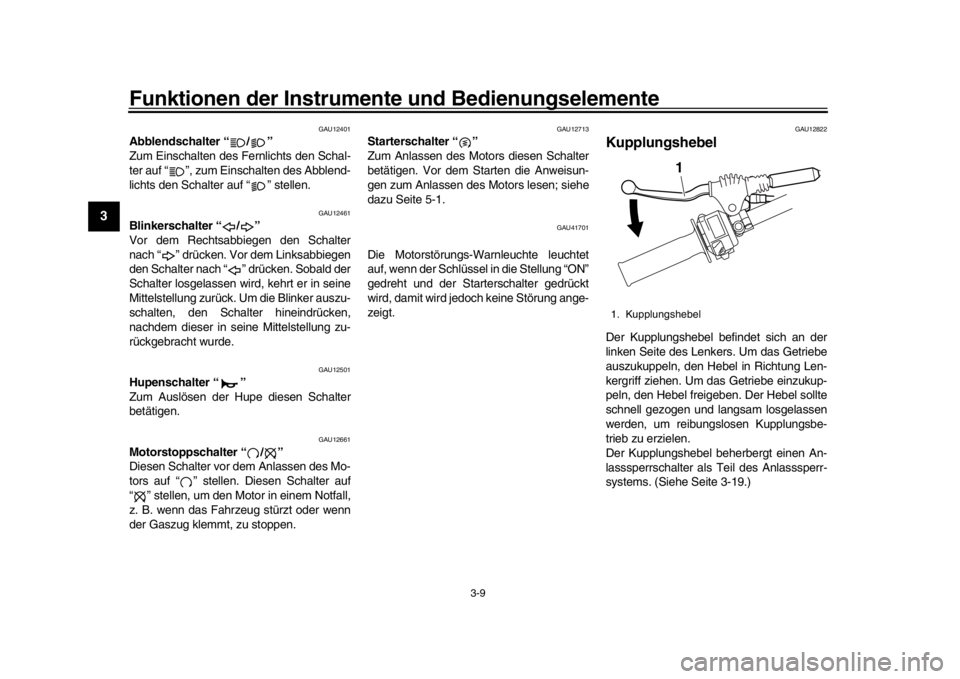

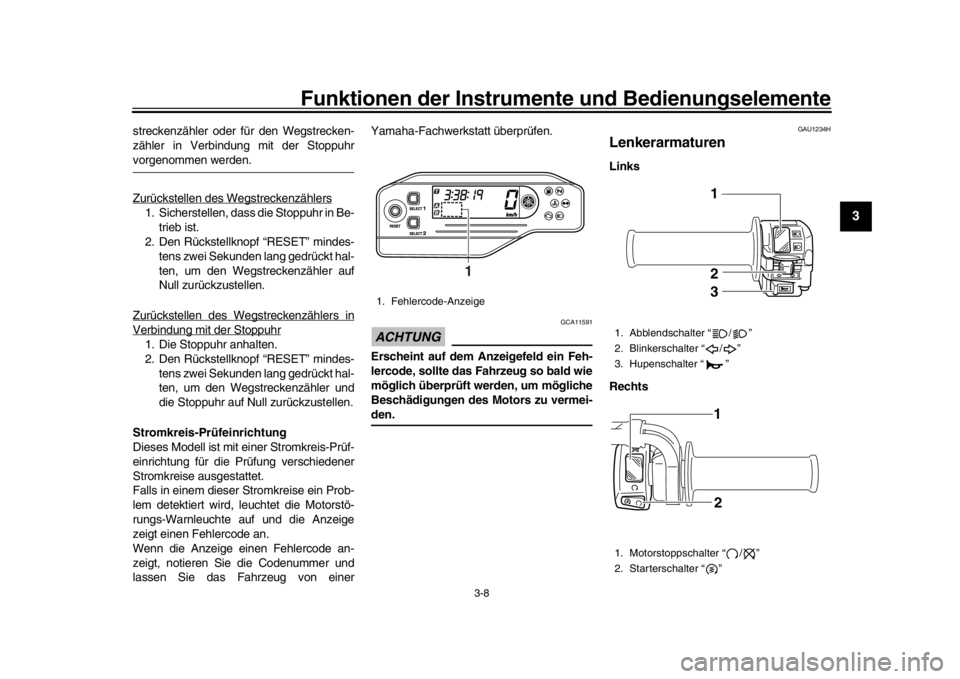

LenkerarmaturenLinks
Rechts
1. Fehlercode-Anzeige
1
1. Abblendschalter “ / ”
2. Blinkerschalter “ / ”
3. Hupenschalter “ ”
1. Motorstoppschalter “ / ”
2. Starterschalter “ ”
1
2
31
2
BN3-9-G0.book 8 ページ ２０１５年６月２９日　月曜日　午前９時１６分

Funktionen der Instrumente und Bedienungselemente
3-9
1
23
4
5
6
7
8
9
10
11
12
GAU12401
Abblendschalter “ / ”
Zum Einschalten des Fernlichts den Schal-
ter auf “ ”, zum Einschalten des Abblend-
lichts den Schalter auf “ ” stellen.
GAU12461
Blinkerschalter “ / ”
Vor dem Rechtsabbiegen den Schalter
nach “ ” drücken. Vor dem Linksabbiegen
den Schalter nach “ ” drücken. Sobald der
Schalter losgelassen wird, kehrt er in seine
Mittelstellung zurück. Um die Blinker auszu-
schalten, den Schalter hineindrücken,
nachdem dieser in seine Mittelstellung zu-
rückgebracht wurde.
GAU12501
Hupenschalter “ ”
Zum Auslösen der Hupe diesen Schalter
betätigen.
GAU12661
Motorstoppschalter “ / ”
Diesen Schalter vor dem Anlassen des Mo-
tors auf “ ” stellen. Diesen Schalter auf
“ ” stellen, um den Motor in einem Notfall,
z. B. wenn das Fahrzeug stürzt oder wenn
der Gaszug klemmt, zu stoppen.
GAU12713
Starterschalter “ ”
Zum Anlassen des Motors diesen Schalter
betätigen. Vor dem Starten die Anweisun-
gen zum Anlassen des Motors lesen; siehe
dazu Seite 5-1.
GAU41701
Die Motorstörungs-Warnleuchte leuchtet
auf, wenn der Schlüssel in die Stellung “ON”
gedreht und der Starterschalter gedrückt
wird, damit wird jedoch keine Störung ange-
zeigt.
GAU12822
KupplungshebelDer Kupplungshebel befindet sich an der
linken Seite des Lenkers. Um das Getriebe
auszukuppeln, den Hebel in Richtung Len-
kergriff ziehen. Um das Getriebe einzukup-
peln, den Hebel freigeben. Der Hebel sollte
schnell gezogen und langsam losgelassen
werden, um reibungslosen Kupplungsbe-
trieb zu erzielen.
Der Kupplungshebel beherbergt einen An-
lasssperrschalter als Teil des Anlasssperr-
systems. (Siehe Seite 3-19.)1. Kupplungshebel
1
BN3-9-G0.book 9 ページ ２０１５年６月２９日　月曜日　午前９時１６分

Funktionen der Instrumente und Bedienungselemente
3-20
1
234
5
6
7
8
9
10
11
12

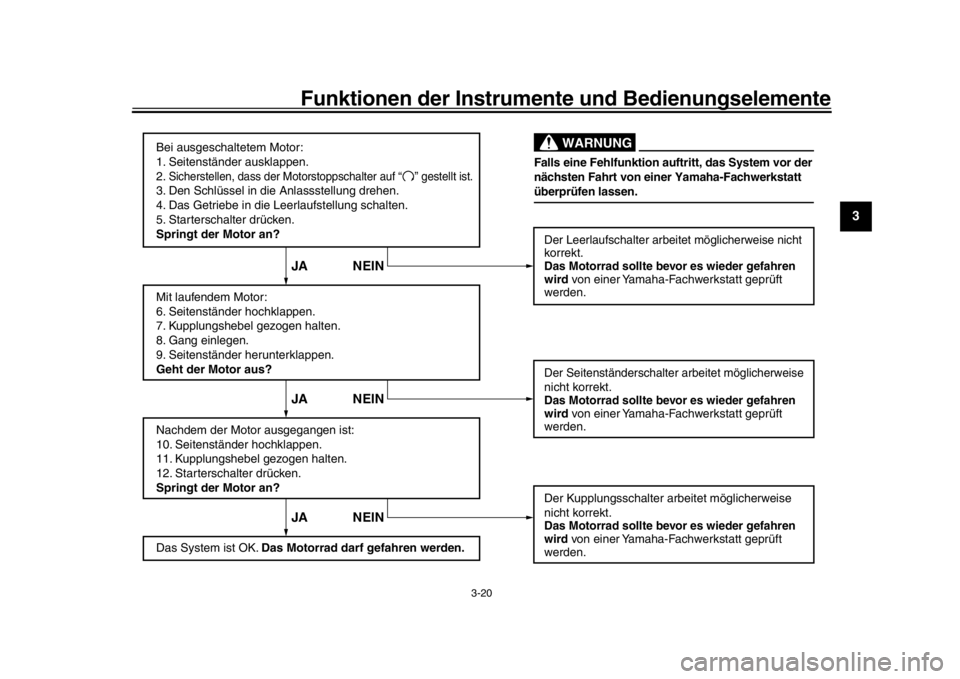

Bei ausgeschaltetem Motor:
1. Seitenständer ausklappen.
2. Sicherstellen, dass der Motorstoppschalter
auf
3. Den Schlüssel in die Anlassstellung drehen.
4. Das Getriebe in die Leerlaufstellung schalten.
5. Starterschalter drücken.
Springt der Motor an?
Mit laufendem Motor:
6. Seitenständer hochklappen.
7. Kupplungshebel gezogen halten.
8. Gang einlegen.
9. Seitenständer herunterklappen.
Geht der Motor aus?
Nachdem der Motor ausgegangen ist:
10. Seitenständer hochklappen.
11. Kupplungshebel gezogen halten.
12. Starterschalter drücken.
Springt der Motor an?
Das System ist OK. Das Motorrad darf gefahren werden.
Der Leerlaufschalter arbeitet möglicherweise nicht korrekt.Das Motorrad sollte bevor es wieder gefahrenwird von einer Yamaha-Fachwerkstatt geprüft
werden.Der Seitenständerschalter arbeitet möglicherweise nicht korrekt.Das Motorrad sollte bevor es wieder gefahrenwird von einer Yamaha-Fachwerkstatt geprüft
werden.
Der Kupplungsschalter arbeitet möglicherweise
nicht korrekt.Das Motorrad sollte bevor es wieder gefahren
wird
von einer Yamaha-Fachwerkstatt geprüft
werden.
JA NEIN JA NEIN JA NEIN
Falls eine Fehlfunktion auftritt, das System vor der
nächsten Fahrt von einer Yamaha-Fachwerkstatt
überprüfen lassen.
WARNUNG
“ ” gestellt ist.
BN3-9-G0.book 20 ページ ２０１５年６月２９日　月曜日　午前９時１６分

5-1
1
2
3
456
7
8
9
10
11
12
Wichtige Fahr- und Bedienungshinweise
GAU15952
Lesen Sie die Bedienungsanleitung sorgfäl-
tig durch, um sich mit allen Bedienungsele-
menten vertraut zu machen. Falls Sie ein
Bedienungselement oder eine Funktion
nicht verstehen, wenden Sie sich bitte an Ih-
ren Yamaha-Händler.
WARNUNG
GWA10272
Wenn Sie sich nicht mit den Bedie-
nungselementen vertraut machen, kann
es zum Verlust der Kontrolle kommen
und zu Unfällen oder Verletzungen inFolge davon.
GAU47152
HINWEISZur Ausstattung dieses Modell gehören:
ein Neigungswinkelsensor, um den
Motor bei einem Sturz auszuschalten.
In diesem Fall zeigt die Anzeige Feh-
lercode 30 an, dies ist jedoch keine
Fehlfunktion. Den Schlüssel auf “OFF”
und danach auf “ON” drehen, um den
Fehlercode zu löschen. Anderenfalls
startet der Motor nicht, selbst wenn der
Motor bei Drücken des Starterschal-
ters angelassen wird.

ein automatisches Motorstopp-Sys-
tem. Der Motor schaltet sich automa-
tisch aus, wenn er 20 Minuten im
Leerlauf laufen gelassen wird. In die-
sem Fall zeigt die Anzeige Fehlercode
70 an, dies ist jedoch keine Fehlfunkti-
on. Den Starterschalter drücken, um
den Fehlercode zu löschen und denMotor neu zu starten.
GAU45128
Motor anlassenDa das Fahrzeug mit einem Zündunterbre-
chungs- und Anlasssperrschalter-System
ausgerüstet ist, kann der Motor nur gestar-
tet werden, wenn eine der folgenden Bedin-
gungen erfüllt ist:
Das Getriebe befindet sich in der Leer-
laufstellung.

Wenn ein Gang eingelegt ist, muss der
Seitenständer hochgeklappt und der
Kupplungshebel gezogen sein.
Weitere Informationen siehe Seite
3-19.
1. Den Zündschlüssel auf “ON” drehen und sicherstellen, dass der Motor-
stoppschalter auf “ ” gestellt ist.
Die folgenden Warnleuchten sollten
einige Sekunden lang aufleuchten und
dann erlöschen.
Reserve-Warnleuchte

Kühlflüssigkeitstemperatur-Warn-
leuchte

Motorstörungs-Warnleuchte
ACHTUNG
GCA15485
Leuchtet eine Warnleuchte nicht auf,
wenn der Schlüssel in die Stellung “ON”,
gedreht wird, oder erlischt eine Warn-
leuchte nicht, siehe Seite 3-2 für die
Stromkreisprüfung der entsprechenden
BN3-9-G0.book 1 ページ ２０１５年６月２９日　月曜日　午前９時１６分

10-1
1
2
3
4
5
6
7
8
910
11
12
IndexAAbblendschalter .........................................3-9
Abdeckungen, abnehmen und montieren.................................................6-8
Abstellen ....................................................7-3
Antriebsketten-Durchhang .......................6-28
Antriebskette, säubern und schmieren ....6-29BBatterie.....................................................6-33
Blinker-Kontrollleuchte ...............................3-2
Blinkerlampe, auswechseln .....................6-37
Blinkerschalter ...........................................3-9
Bordwerkzeug ............................................6-2
Bowdenzüge, prüfen und schmieren .......6-30
Bremsflüssigkeitsstand, prüfen ................6-26
Bremsflüssigkeit, wechseln ......................6-28
Bremslichtschalter....................................6-25EEinfahrvorschriften .....................................5-3
EXUP-System ..........................................3-18FFahrzeug-Identifizierungsnummer .............9-1
Federbein, einstellen................................3-16
Fehlersuchdiagramme .............................6-43
Fehlersuche .............................................6-42
Fernlicht-Kontrollleuchte ............................3-2
Fußbremshebel ........................................3-10
Fußbremshebel, prüfen und schmieren ...6-31
Fußschalthebel ........................................3-10
Fußschalthebel, prüfen ............................6-25GGasdrehgriff und Gaszug, kontrollieren
und schmieren .......................................6-30
HHandbremshebel ..................................... 3-10
Handbrems- und Kupplungshebel, prüfen und schmieren ........................... 6-30
Helmhalter ............................................... 3-14
Hinterrad .................................................. 6-40
Hupenschalter ........................................... 3-9IIdentifizierungsnummern ........................... 9-1KKatalysator............................................... 3-13
Kennzeichenleuchten-Lampe,
auswechseln ......................................... 6-38
Kontrollleuchten und Warnleuchten........... 3-2
Kraftstoff .................................................. 3-11
Kraftstoff, Tipps zum Sparen ..................... 5-3
Kühlflüssigkeit.......................................... 6-14
Kühlflüssigkeitstemper atur-Warnleuchte ... 3-2
Kupplungshebel ......................................... 3-9
Kupplungshebel-Spiel, einstellen ............ 6-23LLage der Teile............................................ 2-1
Leerlaufdrehzahl ...................................... 6-19
Leerlauf-Kontrollleuchte............................. 3-2
Lenkerarmaturen ....................................... 3-8
Lenkung, prüfen....................................... 6-33
Luftfiltereinsatz und Luftfilterge-
häuse-Ablassschlauch, reinigen ........... 6-17MModellcode-Plakette .................................. 9-2
Motor anlassen .......................................... 5-1
Motoröl und Ölfiltereinsatz ....................... 6-12
Motorrad aufbocken................................. 6-39
Motor-Seriennummer................................. 9-1 Motorstoppschalter.................................... 3-9
Motorstörungs-Warnleuchte ...................... 3-3
Multifunktionsanzeige................................ 3-3
PParken ....................................................... 5-4
Pflege ........................................................ 7-1RRäder ...................................................... 6-22
Radlager, prüfen ..................................... 6-33
Reifen ...................................................... 6-20
Reserve-Warnleuchte ............................... 3-2
Rücklicht/Bremslicht ................................ 6-37SSchalten .................................................... 5-2
Scheibenbremsbeläge des Vorder-
und Hinterrads, prüfen .......................... 6-26
Scheinwerferlampe, auswechseln........... 6-36
Schwingen-Drehpunkte, schmieren ........ 6-32
Seitenständer .......................................... 3-18
Seitenständer, prüfen und schmieren ..... 6-31
Sicherheitsinformationen........................... 1-1
Sicherungen, wechseln ........................... 6-35
Sitzbank .................................................. 3-13
Spiel der Handbremsheb el, einstellen .... 6-24
Spiel des Gasdrehgriffs, prüfen............... 6-20
Standlichtlampe, auswechseln ................ 6-37
Starterschalter ........................................... 3-9TTankverschluss ....................................... 3-11
Technische Daten ..................................... 8-1
Teleskopgabel, einstellen........................ 3-14
Teleskopgabel, Entlüftung....................... 3-16
Teleskopgabel, prüfen............................. 6-32
BN3-9-G0.book 1 ページ ２０１５年６月２９日　月曜日　午前９時１６分
