Page 6 of 100

YAMAHA WR 250R 2016 Betriebsanleitungen (in German) InhaltsverzeichnisSicherheitsinformationen................. 1-1
Beschreibung .................................... 2-1
Linke Seitenansicht ......................... 2-1
Rechte Seitenansicht.........

InhaltsverzeichnisSicherheitsinformationen................. 1-1
Beschreibung .................................... 2-1
Linke Seitenansicht ......................... 2-1
Rechte Seitenansicht....................... 2-2
Bedienungselemente und Instrumente .................................. 2-3
Funktionen der Instrumente und
Bedienungselemente ........................ 3-1
Zünd-/Lenkschloss ....... ................... 3-1
Kontrollleuchten und Warnleuchten ............................... 3-2
Multifunktionsanzeige ...................... 3-3
Lenkerarmaturen ............................. 3-8
Kupplungshebel ............................... 3-9
Fußschalthebel .............................. 3-10
Handbremshebel .......... ................. 3-10
Fußbremshebel ............................. 3-10
Tankverschluss.............................. 3-11
Kraftstoff ........................................ 3-11
Katalysator..................................... 3-13
Sitzbank ......................................... 3-13
Helmhalter ..................................... 3-14
Teleskopgabel einstellen ............... 3-14
Entlüftung der Teleskopgabel ........ 3-16
Federbein einstellen ...................... 3-16
EXUP-System................................ 3-18
Seitenständer ................................ 3-18
Zündunterbrechungs- u. Anlasssperrschalte r-System ...... 3-19 Zu Ihrer Sicherheit –
Routinekontrolle
vor Fahrtbeginn... 4-1
Wichtige Fahr- und
Bedienungshinweise ........................ 5-1
Motor anlassen................................ 5-1
Schalten .......................................... 5-2
Tipps zum Kraftstoffsparen ............. 5-3
Einfahrvorschriften .......................... 5-3
Parken ............................................. 5-4
Regelmäßige Wartung und
Einstellung ........................................ 6-1
Bordwerkzeug ................................. 6-2
Tabelle für regelmäßige Wartung des Abgas-Kontrollsystems ......... 6-3
Allgemeine Wartungs- und
Schmiertabelle ............................. 6-4
Abdeckungen abnehmen und montieren ..................................... 6-8
Zündkerze prüfen ........ .................. 6-11
Motoröl und Ölfiltereinsatz ............ 6-12
Kühlflüssigkeit .......... ..................... 6-14
Luftfiltereinsatz und Luftfiltergehäuse-
Ablassschlauch reinig en ............ 6-17
Leerlaufdrehzahl einstellen ........... 6-19
Spiel des Gasdrehgriffs prüfen...... 6-20
Ventilspiel ...................................... 6-20
Reifen ............................................ 6-20
Speichenräder ............................... 6-22 Kupplungshebel-Spiel einstellen.... 6-23
Handbremshebel-Spiel
einstellen .................................... 6-24
Fußschalthebel prüfen .. ................. 6-25
Bremslichtschalter ......................... 6-25
Scheibenbremsbeläge des Vorder- und Hinterrads prüfen.... 6-26
Bremsflüssigkeitsstand prüfen ....... 6-26
Bremsflüssigkeit wechseln............. 6-28
Antriebsketten-Durchhang ............. 6-28
Antriebskette säubern und
schmieren ................................... 6-29
Bowdenzüge prüfen und schmieren ................................... 6-30
Gasdrehgriff und Gaszug kontrollieren und schmieren ....... 6-30
Handbrems- und
Kupplungshebel prüfen und
schmieren ................................... 6-30
Fußbremshebel prüfen und
schmieren ................................... 6-31
Seitenständer prüfen und schmieren ................................... 6-31
Schwingen-Drehpunkte schmieren ................................... 6-32
Teleskopgabel prüfen .................... 6-32
Lenkung prüfen .............................. 6-33
Radlager prüfen ............................. 6-33
Batterie .......................................... 6-33
Sicherungen wechseln................... 6-35BN3-9-G0.book 1 ページ２０１５年６月２９日　月曜日　午前９時１６分

Page 8 of 100

YAMAHA WR 250R 2016 Betriebsanleitungen (in German) 1-1
1
2
3
4
5
6
7
8
9
10
11
12
Sicherheitsinformationen
GAU1031C
Seien Sie ein verantw ortungsbewusster
Halter
Als Fahrzeughalter sind Sie verantwortlich
für den sicheren und ordnungsgemäßen
Betri

1-1
1
2
3
4
5
6
7
8
9
10
11
12
Sicherheitsinformationen
GAU1031C
Seien Sie ein verantw ortungsbewusster
Halter
Als Fahrzeughalter sind Sie verantwortlich
für den sicheren und ordnungsgemäßen
Betrieb Ihres Motorrads.
Motorräder sind Zweiräder.
Ihr sicherer Einsatz und Betrieb hängen von
den richtigen Fahrtechniken und von der
Geschicklichkeit des Fahrers ab. Jeder
Fahrer sollte die folgenden Voraussetzun-
gen kennen, bevor er dieses Motorrad fährt.
Er oder sie sollte:
Gründliche Anleitung von kompetenter
Stelle über alle Aspekte des Fahrens
mit einem Motorrad erhalten.

Die in dieser Bedienungsanleitung an-
gegebenen Warnungen und War-
tungserfordernisse beachten.

Qualifizierte Ausbildung in sicheren
und richtigen Fahrtechniken erhalten.

Professionelle technische Wartung
gemäß dieser Bedienungsanleitung
und/oder wenn die mechanischen Zu-
stände dies erfordern.

Niemals ein Motorrad ohne ausrei-
chende vorherige Ausbildung oder
Einweisung fahren. Belegen Sie einen
Ausbildungskurs. Anfänger sollten bei einem zertifizierten Ausbilder Trai-
ningsstunden nehmen. Wenden Sie
sich an einen autorisierten Motorrad-
händler, um Ausbildungskurse in Ihrer
Nähe zu finden.
Sicheres Fahren
Vor jeder Fahrt das Fahrzeug auf sicheren
Betriebszustand überprüfen. Werden Ins-
pektions- und Wartungs arbeiten am Fahr-
zeug nicht korrekt ausgeführt, erhöht sich
die Gefahr eines Unfalls oder einer Beschä-
digung des Fahrzeugs. Eine Liste der vor je-
der Fahrt durchzuführenden Kontrollen
finden Sie auf Seite 4-1.

Dieses Motorrad ist für den Transport
von einem Fahrer und einem Mitfahrer
ausgelegt.

Die vorwiegende Ursache für Auto/
Motorradunfälle ist ein Versagen von
Autofahrern, Motorräder im Verkehr zu
erkennen und mit einzubeziehen. Vie-
le Unfälle wurden von Autofahrern ver-
ursacht, die das Motorrad nicht
gesehen haben. Sich selbst auffallend
zu erkennen zu geben ist daher eine
sehr effektive Methode, Unfälle dieser
Art zu reduzieren.
Deshalb:
Tragen Sie eine Jacke mit auffallen- den Farben. Wenn Sie sich einer Kreuzung nä-
hern, oder wenn Sie sie überque-
ren, besondere Vorsicht walten
lassen, da Motorradunfälle an Kreu-
zungen am häufigsten auftreten.
Fahren Sie so, dass andere Auto- fahrer Sie sehen können. Vermei-
den Sie es, im toten Winkel eines
anderen Verkehrsteilnehmers zu
fahren.
Warten Sie niemals ein Motorrad,
wenn Sie nicht über entsprechen-
des Wissen verfügen. Wenden Sie
sich an einen autorisierten Motor-
radhändler, um grundlegende Infor-
mationen zur Motorradwartung zu
erhalten. Bestimmte Wartungsar-
beiten können nur von Fachleuten
vorgenommen werden, die die ent-
sprechende Zulassung besitzen.

An vielen Unfällen sind unerfahrene
Fahrer beteiligt. Tatsächlich haben
viele Fahrer, die an einem Unfall betei-
ligt waren, nicht einmal einen gültigen
Motorradführerschein gehabt.
Stellen Sie sicher, dass Sie qualifi-ziert sind ein Motorrad zu fahren,
und dass Sie Ihr Motorrad nur an
andere qualifizierte Fahrer auslei-
hen.
Kennen Sie Ihre Fähigkeiten und
BN3-9-G0.book 1 ページ２０１５年６月２９日　月曜日　午前９時１６分

Page 14 of 100

YAMAHA WR 250R 2016 Betriebsanleitungen (in German) Beschreibung
2-2
12
3
4
5
6
7
8
9
10
11
12
GAU10421

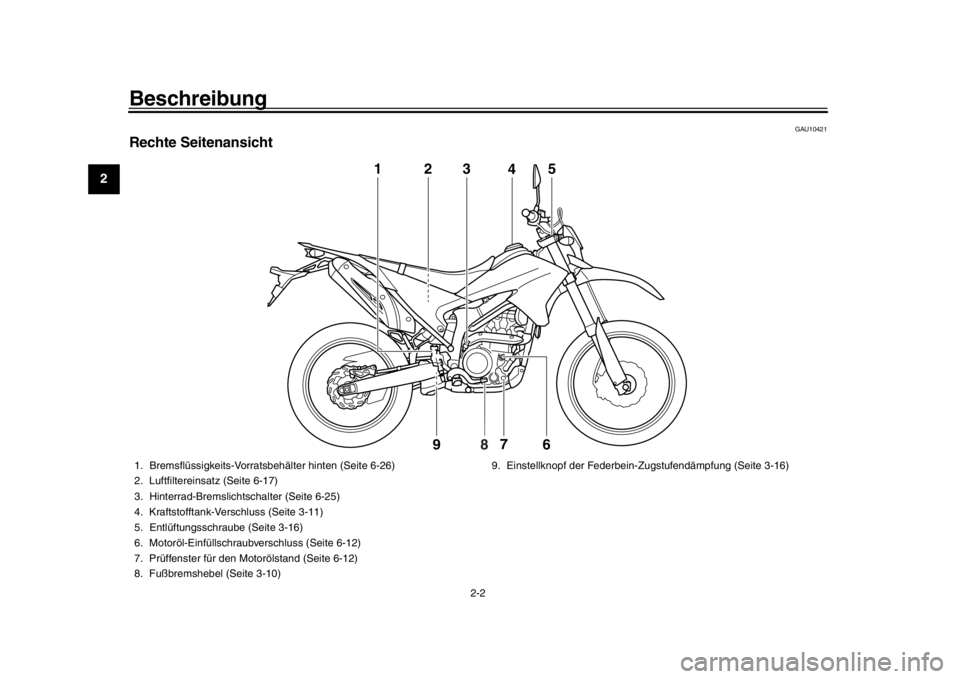

Rechte Seitenansicht
3
1
2
9 7
6
5
8
4
1. Bremsflüssigkeits-Vorratsbehälter hinten (Seite 6-26)
2. Luftfiltereinsatz (Seite 6-17)
3. Hinterrad-Bre

Page 25 of 100

YAMAHA WR 250R 2016 Betriebsanleitungen (in German) Funktionen der Instrumente und Bedienungselemente
3-10
1
234
5
6
7
8
9
10
11
12
GAU12872

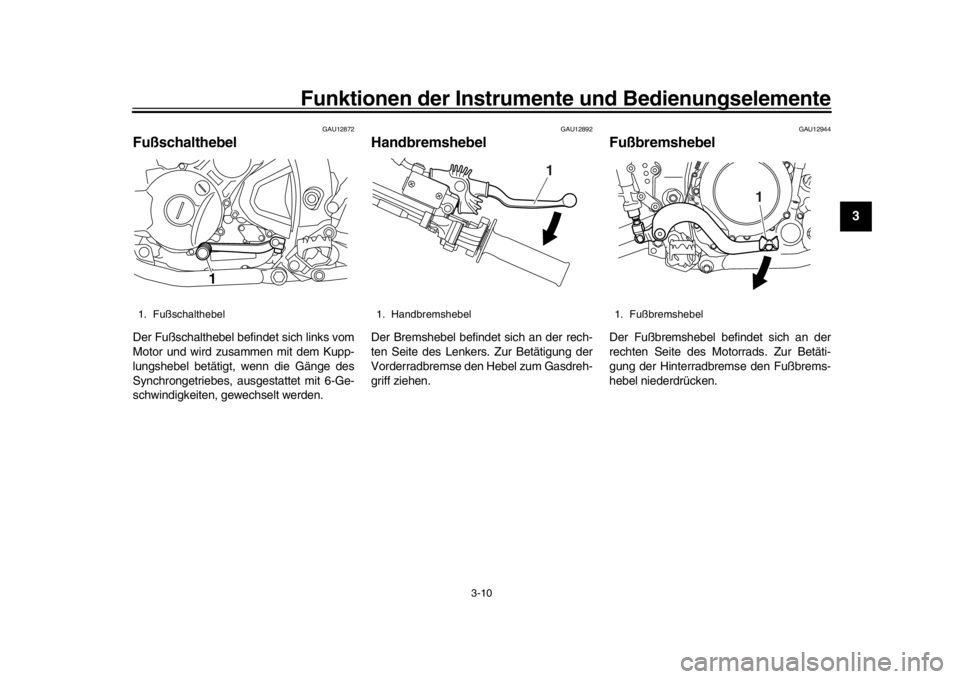

FußschalthebelDer Fußschalthebel befindet sich links vom
Motor und wird zusammen mit dem Kupp-
lungshebel bet

Page 37 of 100

YAMAHA WR 250R 2016 Betriebsanleitungen (in German) Zu Ihrer Sicherheit – Routinekontrolle vor Fahrtbeginn
4-2
1
2
345
6
7
8
9
10
11
12
Hinterradbremse Funktion prüfen.
Falls weich oder schwammig, das Hydrauliksystem von einer Yamaha-Fachwerk-
sta

Page 45 of 100

YAMAHA WR 250R 2016 Betriebsanleitungen (in German) Regelmäßige Wartung und Einstellung
6-3
1
2
3
4
567
8
9
10
11
12
GAU46862
HINWEIS
Die Jahresinspektion kann ausbleiben, wenn stattdessen eine Inspektion, basierend auf den gefahrenen Kilometern

Page 47 of 100

YAMAHA WR 250R 2016 Betriebsanleitungen (in German) Regelmäßige Wartung und Einstellung
6-5
1
2
3
4
567
8
9
10
11
12
9 *Radlager Die Lager auf Lockerung oder
Beschädigung kontrollieren. 
10 *Schwinge Funktion und auf übermäßiges
S

Page 53 of 100

YAMAHA WR 250R 2016 Betriebsanleitungen (in German) Regelmäßige Wartung und Einstellung
6-11
1
2
3
4
567
8
9
10
11
12
GAU48341
Zündkerze prüfenDie Zündkerze ist ein wichtiger Bestandteil
des Motors und sollte regelmäßig kontrol-
liert werden, vo

Regelmäßige Wartung und Einstellung
6-11
1
2
3
4
567
8
9
10
11
12
GAU48341
Zündkerze prüfenDie Zündkerze ist ein wichtiger Bestandteil
des Motors und sollte regelmäßig kontrol-
liert werden, vorzugsweise durch eine
Yamaha-Fachwerkstatt. Da Verbrennungs-
wärme und Ablagerungen die Funktions-
tüchtigkeit der Kerze im Laufe der Zeit
vermindern, muss die Zündkerze in den
empfohlenen Abständen gemäß Wartungs-
und Schmiertabelle herausgenommen und
geprüft werden. Der Zustand der Zündkerze
erlaubt Rückschlüsse auf den Zustand des
Motors.
Der die Mittelelektrode umgebende Porzel-
lanisolator ist bei richtig eingestelltem Motor
und normaler Fahrweise rehbraun. Weist
die Zündkerze eine stark abweichende Fär-
bung auf, könnte es sein, dass der Motor
nicht richtig läuft. Versuchen Sie nicht, der-
artige Probleme selbst zu diagnostizieren.
Lassen Sie stattdessen das Fahrzeug von
einer Yamaha-Fachwerkstatt prüfen.
Bei fortgeschrittenem Abbrand der Elektro-
de oder übermäßigen Kohlestoffablagerun-
gen die Zündkerze durch eine neue
ersetzen.

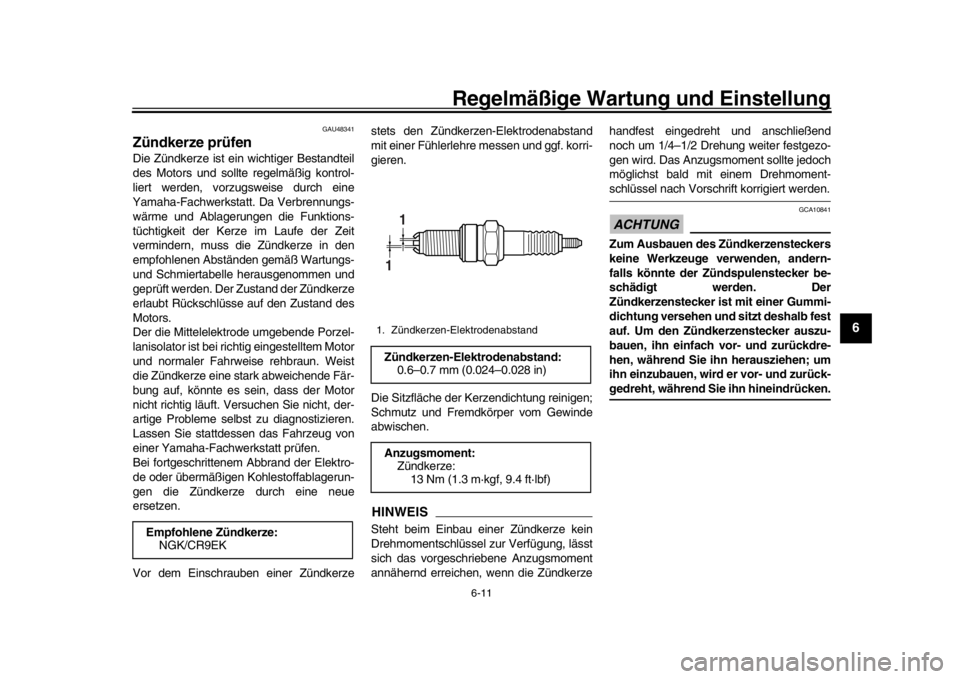

Vor dem Einschrauben einer Zündkerze stets den Zündkerzen-Elektrodenabstand
mit einer Fühlerlehre messen und ggf. korri-
gieren.
Die Sitzfläche der Kerzendichtung reinigen;
Schmutz und Fremdkörper vom Gewinde
abwischen.
HINWEISSteht beim Einbau einer Zündkerze kein
Drehmomentschlüssel zur Verfügung, lässt
sich das vorgeschriebene Anzugsmoment
annähernd erreichen, wenn die Zündkerze
handfest eingedreht und anschließend
noch um 1/4–1/2 Drehung weiter festgezo-
gen wird. Das Anzugsmoment sollte jedoch
möglichst bald mit einem Drehmoment-
schlüssel nach Vorschrift korrigiert werden.ACHTUNG
GCA10841
Zum Ausbauen des Zündkerzensteckers
keine Werkzeuge verwenden, andern-
falls könnte der Zündspulenstecker be-
schädigt werden. Der
Zündkerzenstecker ist mit einer Gummi-
dichtung versehen und sitzt deshalb fest
auf. Um den Zündkerzenstecker auszu-
bauen, ihn einfach vor- und zurückdre-
hen, während Sie ihn herausziehen; um
ihn einzubauen, wird er vor- und zurück-gedreht, während Sie ihn hineindrücken.
Empfohlene Zündkerze: NGK/CR9EK
1. Zündkerzen-ElektrodenabstandZündkerzen-Elektrodenabstand:0.6–0.7 mm (0.024–0.028 in)
Anzugsmoment: Zündkerze:13 Nm (1.3 m·kgf, 9.4 ft·lbf)11
BN3-9-G0.book 11 ページ２０１５年６月２９日　月曜日　午前９時１６分

Load next 8 pages

Page: 1-8 9-16 17-24 next >

fuel cap release ignition climate control snow chains coolant capacity key battery
