2016 YAMAHA WR 250R USB

Regelmäßige Wartung und Einstellung
6-41
1
2
3
4
567
8
9
10
11
12
4. Die Kontermuttern auf beiden Seiten der Schwinge lockern.
5. Die Einstellschrauben des An- triebskettenspanners ganz in Richtung
(a) drehen.
6. Das Hinterrad nach vorn drücken und dann die Antriebskette vom Kettenrad
abnehmen.HINWEISDie Antriebskette muss für den Ein- und
Ausbau des Hinterrads nicht aufgetrenntwerden.
7. Den Bremssattel abstützen und dabei die Radachse herausziehen. 8. Die Kettenspanner, Distanzstücke und
das Rad herausnehmen. ACHTUNG:
Wenn Rad und Bremsscheibe aus-
gebaut sind, auf keinen Fall die
Bremse betätigen, da sonst die
Bremsbeläge aneinandergedrückt
werden.
[GCA11073]
Hinterrad einbauen 1. Die Distanzstücke in beide Seiten der
Radnabe einsetzen. ACHTUNG:
Beim Einsetzen der Distanzstücke
darauf achten, dass sie auf der rich-
tigen Seite eingesetzt wer-
den.
[GCA17701]
2. Rad, Kettenspanner und Bremssattel-
halterung einbauen, indem die Rad-
achse von der linken Seite her
eingesetzt wird.
HINWEIS
Die Nase an der Bremssattelhalterung
muss in die Nut in der Schwinge ein-
greifen.

Sicherstellen, dass vor dem Einbau
des Rades zwischen den Bremsbelä-gen genügend Platz vorhanden ist.
3. Die Antriebskette auf das Kettenrad einbauen.
4. Unterlegscheibe und Achsmutter an- bringen.
5. Das Hinterrad absenken, so dass es
Bodenkontakt hat und dann den Sei-
tenständer herunterklappen.
6. Den Durchhang der Antriebskette ein-
stellen. (Siehe Seite 6-28.)

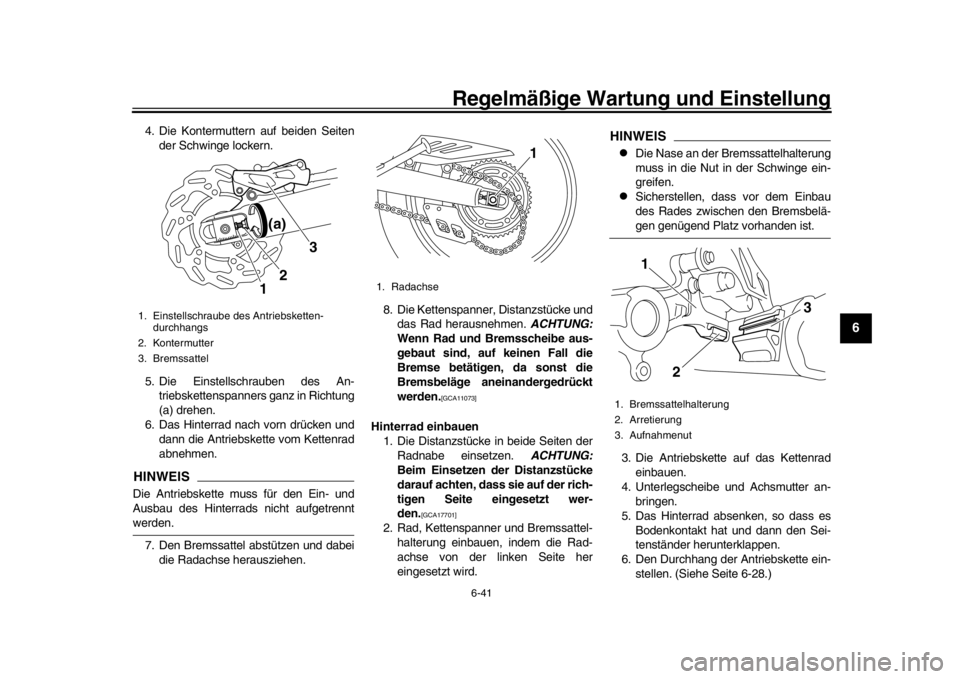

1. Einstellschraube des Antriebsketten- durchhangs
2. Kontermutter
3. Bremssattel
1 2
3
(a)
1. Radachse
1
1. Bremssattelhalterung
2. Arretierung
3. Aufnahmenut
1
2
3
BN3-9-G0.book 41 ページ ２０１５年６月２９日　月曜日　午前９時１６分

Pflege und Lagerung des Motorrads7-3
1
2
3
4
5
678
9
10
11
12
bung von Edelstahl-Auspuffanlagen
kann mit einer solchen Politur entfernt
werden.)
4. Alle Metalloberflächen müssen mit ei- nem Korrosionsschutzspray vor Korro-
sion geschützt werden, auch wenn sie
verchromt oder vernickelt sind.
5. Verwenden Sie Sprühöl als Universal-
reiniger, um noch vorhandene Rest-
verschmutzungen zu entfernen.
6. Steinschläge und andere kleine Lack-
schäden mit Farblack ausbessern
bzw. mit Klarlack versiegeln.
7. Wachsen Sie alle lackierten Oberflä-
chen.
8. Das Motorrad vollständig trocknen las- sen, bevor es unt ergestellt oder abge-
deckt wird.WARNUNG
GWA11132
Verunreinigungen auf den Bremsen
oder Reifen kann zu Kontrollverlust füh-
ren.
Sicherstellen, dass sich weder Öl
noch Wachs auf den Bremsen oder
Reifen befindet.

Gegebenenfalls Bremsscheiben
und -beläge mit Aceton oder einem
handelsüblichen Bremsenreiniger
säubern; Reifen mit warmem Was-
ser und einem milden Reinigungs- mittel abwaschen. Vor Fahrten mit
höheren Geschwindigkeiten die
Bremsleistung und das Fahrverhal-
ten des Motorrads in den Kurven
testen.
ACHTUNG
GCA10801

Wachs und Öl stets sparsam auftra-
gen und jeglichen Überschuss ab-
wischen.

Niemals Gummi- oder Kunststoff-
teile einölen bzw. wachsen, son-
dern mit geeigneten Pflegemitteln
behandeln.

Polituren nicht zu häufig einsetzen,
denn diese enthalten Schleifmittel,
die eine dünne Schicht des Lackesabtragen.
HINWEIS
Produktempfehlungen erhalten Sie bei
Ihrem Yamaha-Händler.

Die Scheinwerfer-Streuscheiben kön-
nen beim Waschen, in regnerischem
Wetter oder bei feuchten Klimabedin-
gungen beschlagen. Durch kurzzeiti-
ges Einschalten der Scheinwerfer
kann die Feuchtigkeit von der Streu-scheibe entfernt werden.
GAU43204
AbstellenKurzzeitiges Abstellen
Das Motorrad sollte stets kühl und trocken
untergestellt und mit einer luftdurchlässigen
Plane abgedeckt werden, um es vor Staub
zu schützen. Achten Sie darauf, dass der
Motor und die Auspuffanlage kühl sind, be-
vor Sie das Motorrad abdecken.ACHTUNG
GCA10811

Stellen Sie ein nasses Motorrad nie-
mals in eine unbelüftete Garage
oder decken es mit einer Plane ab,
denn dann bleibt das Wasser auf
den Bauteilen stehen, und das kann
Rostbildung zur Folge haben.

Um Korrosion zu verhindern, feuch-
te Keller, Ställe (Anwesenheit von
Ammoniak) und Bereiche, in denen
starke Chemikalien gelagert wer-den, vermeiden.
Stilllegung
Möchten Sie Ihr Motorrad mehrere Monate
stilllegen, sollten folgende Schutzvorkeh-
rungen getroffen werden: 1. Folgen Sie allen Anweisungen im Ab- schnitt “Pflege” in diesem Kapitel.
2. Füllen Sie den Kraftstofftank und fü-
BN3-9-G0.book 3 ページ ２０１５年６月２９日　月曜日　午前９時１６分

Pflege und Lagerung des Motorrads
7-4
1
2
3
4
5
67
8
9
10
11
12
gen Sie einen stabilisierenden Zusatz
hinzu (falls erhältlich), um den Tank
vor Rostbefall zu schützen und eine
chemische Veränderung des Kraft-
stoffs zu verhindern.
3. Zum Schutz des Zylinders, der Kol- benringe, etc. vor Korrosion die folgen-
den Schritte ausführen:
a. Den Zündkerzenstecker abziehen und dann die Zündkerze heraus-
schrauben.
b. Etwa einen Teelöffel Motoröl durch die Kerzenbohrung einfüllen.
c. Den Zündkerzenstecker auf die
Zündkerzen aufstecken und dann
die Zündkerze auf den Zylinder-
kopf legen, sodass die Elektroden
Masseverbindung haben. (Damit
wird im nächsten Schritt die Fun-
kenbildung begrenzt.)
d. Den Motor einige Male mit dem Anlasser durchdrehen. (Dadurch
wird die Zylinderwand mit Öl be-
netzt.) WARNUNG! Um Beschä-
digungen und Verletzungen
durch Funken zu vermeiden,
beim Durchdrehen des Motors
sicherstellen, dass die Zündker-
zenelektroden geerdet
sind.
[GWA10952]
e. Den Zündkerzenstecker von der Zündkerze abziehen, die Zündker-
ze einschrauben und den Zündker-
zenstecker wieder auf die
Zündkerze aufsetzen.
4. Sämtliche Seilzüge sowie alle Hebel-
und Ständer-Drehpunkte ölen.
5. Den Luftdruck der Reifen kontrollieren und ggf. korrigieren. Anschließend das
Motorrad so aufbocken, dass beide
Räder über dem Boden schweben.
Anderenfalls jeden Monat die Räder
etwas verdrehen, damit die Reifen
nicht ständig an derselben Stelle auf-
liegen und dadurch beschädigt wer-
den.
6. Den Schalldämpfer mit Plastiktüten so abdecken, dass keine Feuchtigkeit
eindringen kann.
7. Die Batterie ausbauen und vollständig aufladen. Die Batterie an einem küh-
len, trockenen Ort lagern und einmal
pro Monat aufladen. Die Batterie nicht
an einem übermäßig kalten oder war-
men Ort [unter 0  C (30 F) oder über
30 C (90 F)] lagern. Nähere Anga-
ben zum Lagern der Batterie siehe
Seite 6-33.
HINWEISNotwendige Reparaturen vor der Stilllegungdes Motorrads ausführen.
BN3-9-G0.book 4 ページ ２０１５年６月２９日　月曜日　午前９時１６分

8-1
1
2
3
4
5
6
789
10
11
12
Technische Daten
GAU69993
Abmessungen:Gesamtlänge: 2180 mm (85.8 in)
Gesamtbreite: 810 mm (31.9 in)
Gesamthöhe: 1230 mm (48.4 in)
Sitzhöhe:
930 mm (36.6 in)
Radstand: 1420 mm (55.9 in)
Bodenfreiheit: 300 mm (11.81 in)
Mindest-Wendekreis:
2.3 m (7.55 ft)Gewicht:Gewicht (fahrfertig):134 kg (295 lb)Motor:Verbrennungstakt:4-Takt-
Kühlsystem: Flüssigkeitsgekühlt
Ventiltrieb:
DOHC
Anzahl der Zylinder: Einzylinder
Hubraum: 250 cm
3
Bohrung  Hub:
77.0  53.6 mm (3.03  2.11 in)
Verdichtungsverhältnis: 11.8 : 1 Startsystem:
Elektrostarter
Schmiersystem:
Nasssumpfschmierung
Motoröl:Empfohlene Marke:YAMALUBE
SAE-Viskositätsklassen:
10W-40
Empfohlene Motorölqualität: API-Service SG oder höher, JASO-Stan-
dard MA
Motoröl-Füllmenge: Ölwechsel:
1.30 L (1.37 US qt, 1.14 Imp.qt)
Mit Ölfilterausbau: 1.40 L (1.48 US qt, 1.23 Imp.qt)Füllmenge:Kühlflüssigkeits-Ausglei chsbehälters (bis zur
Maximalstand-Markierung): 0.25 L (0.26 US qt, 0.22 Imp.qt)
Kühlers (einschließlich aller Kanäle):
0.65 L (0.69 US qt, 0.57 Imp.qt)Luftfilter:Luftfiltereinsatz:NasselementKraftstoff:Empfohlener Kraftstoff:Bleifreies Superbenzin (Gasohol [E10] zu-
lässig)
Tankvolumen (Gesamtinhalt): 7.6 L (2.0 US gal, 1.7 Imp.gal)
Davon Reserve: 2.1 L (0.55 US gal, 0.46 Imp.gal)
Kraftstoff-Einspritzung:Drosselklappengehäuse:Kennzeichnung:3D71 10Zündkerze(n):Hersteller/Modell: NGK/CR9EK
Zündkerzen-Elektrodenabstand: 0.6–0.7 mm (0.024–0.028 in)Kupplung:Kupplungsbauart:Nass, MehrscheibenAntriebsstrang:Primäruntersetzungsverhältnis:
3.120 (78/25)
Achsantrieb: Kette
Sekundäruntersetzungsverhältnis: 3.308 (43/13)
Getriebeart:
klauengeschaltetes 6-Gang-Getriebe
Getriebeabstufung: 1. Gang:
2.643 (37/14)
2. Gang: 1.813 (29/16)
3. Gang: 1.318 (29/22)
4. Gang:
1.040 (26/25)
5. Gang: 0.889 (24/27)
6. Gang: 0.786 (22/28)
BN3-9-G0.book 1 ページ ２０１５年６月２９日　月曜日　午前９時１６分

10-1
1
2
3
4
5
6
7
8
910
11
12
IndexAAbblendschalter .........................................3-9
Abdeckungen, abnehmen und montieren.................................................6-8
Abstellen ....................................................7-3
Antriebsketten-Durchhang .......................6-28
Antriebskette, säubern und schmieren ....6-29BBatterie.....................................................6-33
Blinker-Kontrollleuchte ...............................3-2
Blinkerlampe, auswechseln .....................6-37
Blinkerschalter ...........................................3-9
Bordwerkzeug ............................................6-2
Bowdenzüge, prüfen und schmieren .......6-30
Bremsflüssigkeitsstand, prüfen ................6-26
Bremsflüssigkeit, wechseln ......................6-28
Bremslichtschalter....................................6-25EEinfahrvorschriften .....................................5-3
EXUP-System ..........................................3-18FFahrzeug-Identifizierungsnummer .............9-1
Federbein, einstellen................................3-16
Fehlersuchdiagramme .............................6-43
Fehlersuche .............................................6-42
Fernlicht-Kontrollleuchte ............................3-2
Fußbremshebel ........................................3-10
Fußbremshebel, prüfen und schmieren ...6-31
Fußschalthebel ........................................3-10
Fußschalthebel, prüfen ............................6-25GGasdrehgriff und Gaszug, kontrollieren
und schmieren .......................................6-30
HHandbremshebel ..................................... 3-10
Handbrems- und Kupplungshebel, prüfen und schmieren ........................... 6-30
Helmhalter ............................................... 3-14
Hinterrad .................................................. 6-40
Hupenschalter ........................................... 3-9IIdentifizierungsnummern ........................... 9-1KKatalysator............................................... 3-13
Kennzeichenleuchten-Lampe,
auswechseln ......................................... 6-38
Kontrollleuchten und Warnleuchten........... 3-2
Kraftstoff .................................................. 3-11
Kraftstoff, Tipps zum Sparen ..................... 5-3
Kühlflüssigkeit.......................................... 6-14
Kühlflüssigkeitstemper atur-Warnleuchte ... 3-2
Kupplungshebel ......................................... 3-9
Kupplungshebel-Spiel, einstellen ............ 6-23LLage der Teile............................................ 2-1
Leerlaufdrehzahl ...................................... 6-19
Leerlauf-Kontrollleuchte............................. 3-2
Lenkerarmaturen ....................................... 3-8
Lenkung, prüfen....................................... 6-33
Luftfiltereinsatz und Luftfilterge-
häuse-Ablassschlauch, reinigen ........... 6-17MModellcode-Plakette .................................. 9-2
Motor anlassen .......................................... 5-1
Motoröl und Ölfiltereinsatz ....................... 6-12
Motorrad aufbocken................................. 6-39
Motor-Seriennummer................................. 9-1 Motorstoppschalter.................................... 3-9
Motorstörungs-Warnleuchte ...................... 3-3
Multifunktionsanzeige................................ 3-3
PParken ....................................................... 5-4
Pflege ........................................................ 7-1RRäder ...................................................... 6-22
Radlager, prüfen ..................................... 6-33
Reifen ...................................................... 6-20
Reserve-Warnleuchte ............................... 3-2
Rücklicht/Bremslicht ................................ 6-37SSchalten .................................................... 5-2
Scheibenbremsbeläge des Vorder-
und Hinterrads, prüfen .......................... 6-26
Scheinwerferlampe, auswechseln........... 6-36
Schwingen-Drehpunkte, schmieren ........ 6-32
Seitenständer .......................................... 3-18
Seitenständer, prüfen und schmieren ..... 6-31
Sicherheitsinformationen........................... 1-1
Sicherungen, wechseln ........................... 6-35
Sitzbank .................................................. 3-13
Spiel der Handbremsheb el, einstellen .... 6-24
Spiel des Gasdrehgriffs, prüfen............... 6-20
Standlichtlampe, auswechseln ................ 6-37
Starterschalter ........................................... 3-9TTankverschluss ....................................... 3-11
Technische Daten ..................................... 8-1
Teleskopgabel, einstellen........................ 3-14
Teleskopgabel, Entlüftung....................... 3-16
Teleskopgabel, prüfen............................. 6-32
BN3-9-G0.book 1 ページ ２０１５年６月２９日　月曜日　午前９時１６分
