Entretiens et réglages périodiques
6-17
6
4. Enduire toute la surface de l’élément
en mousse d’huile du type recom-
mandé, puis éliminer l’excès d’huile
en comprimant l’élément.N.B.L’élément du filtre à air doit être humide,
mais ne peut goutter.
5. Loger l’élément dans le boîtier de lacourroie trapézoïdale.
6. Remettre le couvercle de l’élément du filtre à air en place et le fixer à l’aide
des vis.
Nettoyage du tube d e vidange du boîtier
d e la courroie trapézoï dale
1. Contrôler si le tube de vidange, situé à l’arrière du boîtier de la courroie trapé-
zoïdale, contient de l’eau ou des
crasses. 2. S’il y a présence d’eau et de crasse,
détacher le tube du collier à pince et le
nettoyer, puis remonter ce dernier.
1. Élément de filtre à air du boîtier de la cour-roie trapézoïdale
1
Huile recomman dée :
Huile Yamaha pour élément de filtre
à air en mousse ou une autre huile
de filtre à air en mousse de bonne
qualité
1. Tube de vidange du boîtier de la courroie
trapézoïdale
1
U2CMF2F0.book Page 17 Monday, August 24, 2015 4:00 PM

Entretiens et réglages périodiques
6-18
6
FAU21386
Contrôle de la gar de de la poi-
gnée des gazMesurer la garde de la poignée des gaz
comme illustré.
Contrôler régulièrement la garde de la poi-
gnée des gaz et, si nécessaire, la faire ré-
gler par un concessionnaire Yamaha.
FAU21402
Jeu des soupapesÀ la longue, le jeu aux soupapes se modifie,
ce qui provoque un mauvais mélange car-
burant-air ou produit un bruit anormal. Pour
éviter ce problème, il faut faire régler le jeu
aux soupapes par un concessionnaire
Yamaha aux fréquences spécifiées dans le
tableau des entretiens et graissages pério-
diques.
FAU62200
PneusLes pneus sont le seul contact entre le vé-
hicule et la route. Quelles que soient les
conditions de conduite, la sécurité repose
sur une très petite zone de contact avec la
route. Par conséquent, il est essentiel de
garder en permanence les pneus en bon
état et de les remplacer au moment oppor-
tun par les pneus spécifiés.
Pression de gonflage
Il faut contrôler et, le cas échéant, régler la
pression de gonflage des pneus avant cha-
que utilisation du véhicule.
AVERTISSEMENT
FWA10504
La cond uite d’un véhicule dont les pneus
ne sont pas gonflés à la pression cor-
recte peut être la cause de blessures
graves, voire d e mort, en provoquant
une perte d e contrôle.
 Contrôler et régler la pression d e
gonflage des pneus lorsque ceux-ci
sont à la température ambiante.
 Adapter la pression de gonflage
d es pneus à la vitesse de con duite
et au poi ds total d u pilote, du pas-
sager, des bagages et des acces-
soires approuvés pour ce mo dèle.

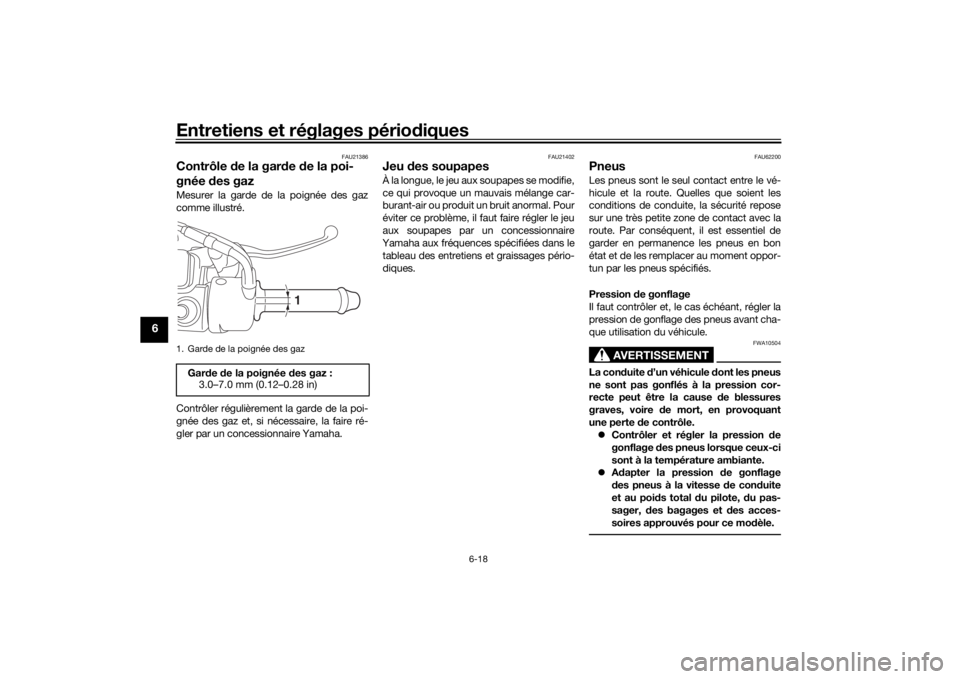

1. Garde de la poignée des gazGar de de la poignée d es gaz :
3.0–7.0 mm (0.12–0.28 in)
1
U2CMF2F0.book Page 18 Monday, August 24, 2015 4:00 PM

Entretiens et réglages périodiques
6-19
6
AVERTISSEMENT
FWA10512
Ne jamais surcharger le véhicule. La
con duite d’un véhicule surchargé peut
être la cause d’un acci dent.Contrôle des pneus Contrôler les pneus avant chaque départ.
Si la bande de roulement centrale a atteint
la limite spécifiée, si un clou ou des éclats
de verre sont incrustés dans le pneu ou si
son flanc est craquelé, faire remplacer im-
médiatement le pneu par un concession-
naire Yamaha.
N.B.La limite de profondeur des sculptures peut
varier selon les législations nationales. Il
faut toujours se conformer à la législation
du pays dans lequel on utilise le véhicule.
AVERTISSEMENT
FWA10472

Faire remplacer par un concession-
naire Yamaha tout pneu usé à l’ex-
cès. La con duite avec d es pneus
usés compromet la stabilité du vé-
hicule et est en outre illégale.
 Le remplacement d es pièces se
rapportant aux freins et aux roues
d oit être confié à un concession-
naire Yamaha, car celui-ci possèd e
les connaissances et l’expérience
nécessaires à ces travaux. 
Après avoir remplacé un pneu, évi-
ter de faire de la vitesse jusqu’à ce
que le pneu soit “ro dé” et ait acquis
toutes ses caractéristiques.
Renseignements sur les pneus
Ce modèle est équipé de pneus sans
chambre à air (Tubeless) et de valves de
gonflage.
Les pneus s’usent, même s’ils n’ont pas été
utilisés ou n’ont été utilisés qu’occasionnel-
lement. Des craquelures sur la bande de
roulement et les flancs du pneu, parfois ac-
compagnées d’une déformation de la car-
casse, sont des signes significatifs du vieil-
lissement du pneu. Les vieux pneus et les
pneus usagés doivent être contrôlés par
des professionnels du pneumatique afin de
s’assurer qu’ils peuvent encore servir.
AVERTISSEMENT
FWA10462
Les pneus avant et arrière d oivent être
d e la même conception et du même fa-
bricant afin d e garantir une bonne tenue
d e route et éviter les acci dents.Après avoir subi de nombreux tests, seuls
les pneus cités ci-après ont été homolo-
gués par Yamaha pour ce modèle.
Pression
de gonflage (contrôlée les
pneus froi ds) :
Avant : 175 kPa (1.75 kgf/cm2, 25 psi)
Arrière :
225 kPa (2.25 kgf/cm2, 33 psi)
Charge* maximale : 169 kg (373 lb)
* Poids total du pilote, du passager, du chargement et des accessoires

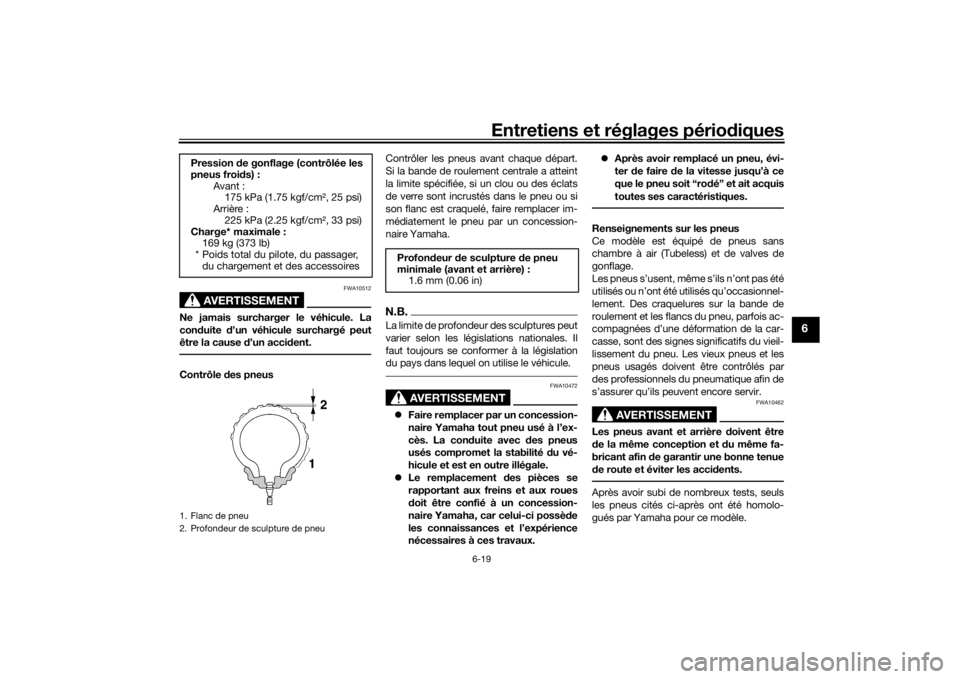

1. Flanc de pneu
2. Profondeur de sculpture de pneu
Profon deur de sculpture d e pneu
minimale (avant et arrière) : 1.6 mm (0.06 in)
U2CMF2F0.book Page 19 Monday, August 24, 2015 4:00 PM

Entretiens et réglages périodiques
6-20
6
FAU61160
Roues couléesPour assurer un fonctionnement optimal,
une longue durée de service et une bonne
sécurité de conduite, prendre note des
points suivants concernant les roues re-
commandées.
 Avant chaque démarrage, il faut s’as-
surer que les jantes de roue ne sont
pas craquelées, qu’elles n’ont pas de
saut et ne sont ni voilées ni autrement
endommagées. Si une roue est en-
dommagée de quelque façon, la faire
remplacer par un concessionnaire
Yamaha. Ne jamais tenter une quel-
conque réparation sur une roue. Toute
roue déformée ou craquelée doit être
remplacée.
 Il faut équilibrer les roues avant cha-
que fois que les pneus ou les roues
sont remplacés ou remis en place
après démontage. Une roue mal équi-
librée se traduit par un mauvais rende-
ment, une mauvaise tenue de route et
réduit la durée de service du pneu.
FAU49351
Contrôle de la gar de du levier de
frein avantLa garde à l’extrémité du levier de frein doit
être inexistante. Si ce n’est pas le cas, faire
contrôler le circuit des freins par un con-
cessionnaire Yamaha.
AVERTISSEMENT
FWA14212
Une sensation d e mollesse dans le levier
d e frein pourrait signaler la présence
d ’air dans le circuit de freinage. Dans ce
cas, ne pas utiliser le véhicule avant
d ’avoir fait purger le circuit par un con-
cessionnaire Yamaha. La présence d’air
d ans le circuit hy draulique ré duit la puis-
sance de freinage et cela pourrait provo-
quer la perte d e contrôle du véhicule et
être la cause d’un acci dent.
Pneu avant :
Taille :
90/80-14M/C 43P
Fabricant/modèle : CHENG SHIN/M6231
Pneu arrière : Taille :110/90-12 64P
Fabricant/modèle : CHENG SHIN/M6232

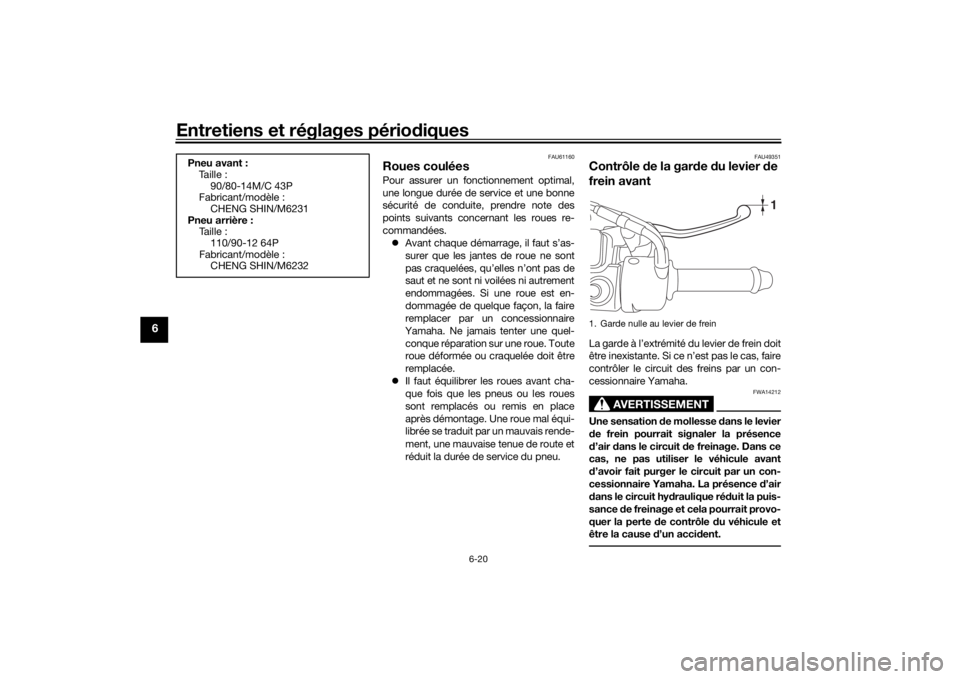

1. Garde nulle au levier de frein
1
U2CMF2F0.book Page 20 Monday, August 24, 2015 4:00 PM

Entretiens et réglages périodiques
6-21
6
FAU60760
Contrôle de la gar de du levier de
frein arrièreMesurer la garde du levier de frein arrière
comme illustré. Contrô ler régulièrement la
garde du levier de frein et, si la garde est de
20 mm (0.79 in) ou plus, faire contrôler et
régler le circuit des freins par un conces-
sionnaire Yamaha.
AVERTISSEMENT
FWA10642
Une gar de du levier d e frein incorrecte
signale un problème au niveau du sys-
tème de freinage qui pourrait ren dre la
con duite dangereuse. Ne pas utiliser le
véhicule avant d’avoir fait vérifier et ré-
parer le système de freinage par un con-
cessionnaire Yamaha.
FAU22393
Contrôle des plaquettes de frein
avant et arrièreContrôler l’usure des plaquettes de frein
avant et arrière aux fréquences spécifiées
dans le tableau des entretiens et grais-
sages périodiques.
FAU22432
Plaquettes de frein avant
Sur chaque plaquette de frein avant fi-
gurent des rainures d’indication d’usure.
Ces rainures permettent de contrôler
l’usure des plaquettes sans devoir démon-
ter le frein. Contrôler l’usure des plaquettes
en vérifiant les rainures. Si une plaquette de
frein est usée au point que ses rainures ont presque disparu, faire
remplacer la paire de
plaquettes par un concessionnaire
Yamaha.
FAU36721
Plaquettes de frein arrière
Sur chaque plaquette de frein arrière fi-
gurent des rainures d’indication d’usure.
Ces rainures permettent de contrôler
l’usure des plaquettes sans devoir démon-
ter le frein. Contrôler l’usure des plaquettes
en vérifiant les rainures. Si une plaquette de
frein est usée au point que ses rainures ont
presque disparu, faire remplacer la paire de
plaquettes par un concessionnaire
Yamaha.

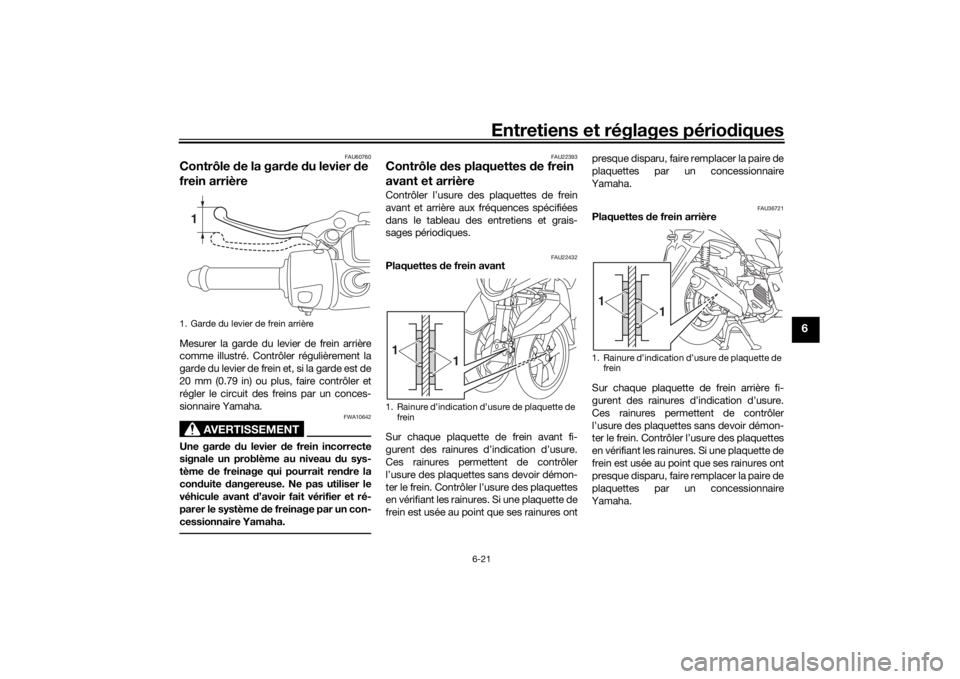

1. Garde du levier de frein arrière1
1. Rainure d’indication d’usure de plaquette de frein1 1
1. Rainure d’indication d’usure de plaquette de
frein1 1
U2CMF2F0.book Page 21 Monday, August 24, 2015 4:00 PM

Entretiens et réglages périodiques
6-22
6
FAU40262
Contrôle du niveau d u liquide de
freinAvant de démarrer, s’assurer que le niveau
du liquide de frein dépasse le repère de ni-
veau minimum. S’assurer que le haut du ré-
servoir est à l’horizontale avant de vérifier le
niveau du liquide de frein. Faire l’appoint de
liquide de frein si nécessaire.
Frein avant Frein arrière
AVERTISSEMENT
FWA16011
Un entretien incorrect peut entraîner la
perte
de capacité de freinage. Pren dre
les précautions suivantes :
 Un niveau du liqui de de frein insuffi-
sant pourrait provoquer la forma-
tion de bulles d’air dans le circuit d e
freinage, ce qui ré duirait l’efficacité
d es freins.
 Nettoyer le bouchon d e remplis-
sage avant de le retirer. Utiliser ex-
clusivement du liqui de de frein DOT
4 provenant d ’un bidon neuf. 
Utiliser uniquement le liqui de de
frein spécifié, sous peine de risquer
d ’abîmer les joints en caoutchouc,
ce qui provoquerait une fuite.
 Toujours faire l’appoint avec un li-
qui de de frein d u même type que
celui qui se trouve dans le circuit.
L’ajout d’un liqui de de frein autre
que le DOT 4 risque de provoquer
une réaction chimique nuisible.
 Veiller à ne pas laisser pénétrer
d’eau ni des poussières dans le ré-
servoir de liqui de de frein. L’eau
abaisse nettement le point d’é

bulli-
tion du liqui de et risque d e provo-
quer un bouchon d e vapeur ou “va-
por lock” ; la crasse risque
d ’obstruer les valves d u système
hy draulique ABS.
ATTENTION
FCA17641
Le liqui de de frein risque d ’endommager
les surfaces peintes ou en plastique.
Toujours essuyer soigneusement toute
trace de liqui de renversé.L’usure des plaquettes de frein entraîne
une baisse progressive du niveau du li-
quide de frein. Un niveau de liquide bas
peut signaler l’usure des plaquettes ou la

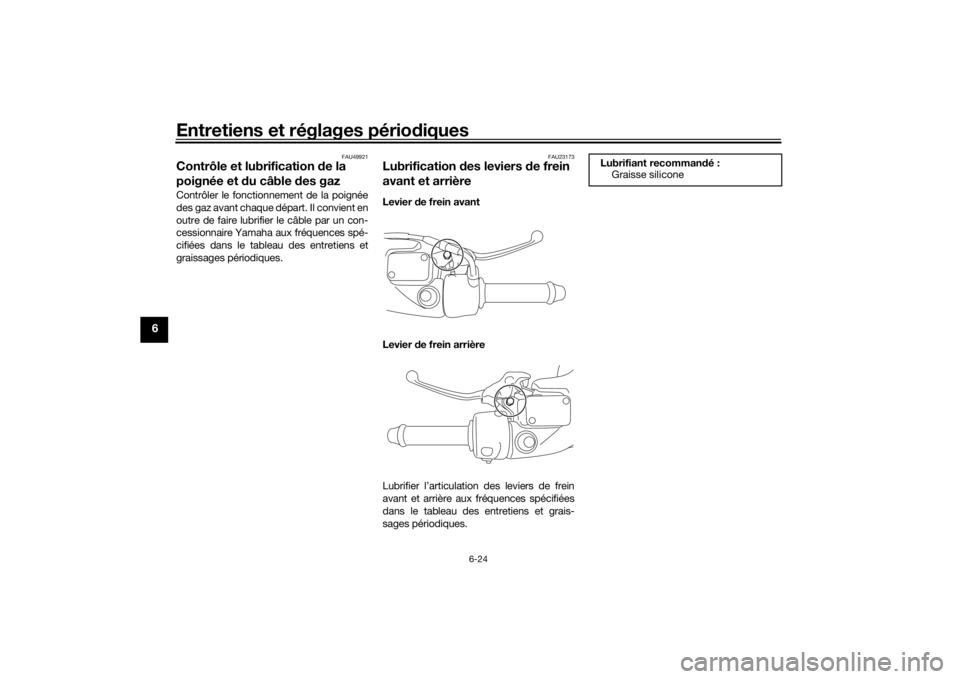

1. Repère de niveau minimum
1
1. Repère de niveau minimumLiqui de de frein spécifié :
DOT 4
1
U2CMF2F0.book Page 22 Monday, August 24, 2015 4:00 PM

Entretiens et réglages périodiques
6-23
6
présence d’une fuite dans le circuit de
frein ; il convient dès lors de contrôler
l’usure des plaquettes et l’étanchéité du
circuit de frein. Si le niveau du liquide de
frein diminue soudainement, faire contrôler
le véhicule par un concessionnaire Yamaha
avant de reprendre la route.
FAU22733
Changement d u liquide de freinFaire changer le liquide de frein par un con-
cessionnaire Yamaha aux fréquences spé-
cifiées dans le tableau des entretiens et
graissages périodiques. Il convient égale-
ment de faire remplacer les bagues d’étan-
chéité de maître-cylindre et d’étrier, ainsi
que les durites de frein aux fréquences in-
diquées ci-dessous ou chaque fois qu’elles
sont endommagées ou qu’elles fuient.
 Bagues d’étanchéité : Remplacer
tous les deux ans.
 Durites de frein : Remplacer tous les
quatre ans.
FAU23098
Contrôle et lubrification des
câblesIl faut contrôler le fonctionnement et l’état
de tous les câbles de commande avant
chaque départ. Il faut en outre lubrifier les
câbles et leurs extrémités quand néces-
saire. Si un câble est endommagé ou si son
fonctionnement est dur, le faire contrôler et
remplacer, si nécessaire, par un conces-
sionnaire Yamaha. AVERTISSEMENT !
Veiller à ce que les gaines de câble et les
logements de câble soient en bon état,
sans quoi les câbles vont rouiller rapi de-
ment, ce qui risquerait d’empêcher leur
bon fonctionnement. Remplacer tout
câble en dommagé dès que possible afin
d ’éviter un acci dent.
[FWA10712]
Lubrifiant recomman dé:
Lubrifiant Yamaha pour câbles ou
autre lubrifiant approprié
U2CMF2F0.book Page 23 Monday, August 24, 2015 4:00 PM

Entretiens et réglages périodiques
6-24
6
FAU49921
Contrôle et lubrification de la
poignée et du câble des gazContrôler le fonctionnement de la poignée
des gaz avant chaque départ. Il convient en
outre de faire lubrifier le câble par un con-
cessionnaire Yamaha aux fréquences spé-
cifiées dans le tableau des entretiens et
graissages périodiques.
FAU23173
Lubrification des leviers de frein
avant et arrièreLevier de frein avant
Levier de frein arrière
Lubrifier l’articulation des leviers de frein
avant et arrière aux fréquences spécifiées
dans le tableau des entretiens et grais-
sages périodiques.
Lubrifiant recommand é:
Graisse silicone
U2CMF2F0.book Page 24 Monday, August 24, 2015 4:00 PM
