Commandes et instruments
3-10
3
FAU12401
Inverseur feu d e route/feu de
croisement “ / ”
Placer ce contacteur sur “ ” pour allumer
le feu de route et sur “ ” pour allumer le
feu de croisement.
FAU12461
Contacteur des clignotants “ / ”
Pour signaler un virage à droite, pousser ce
contacteur vers la position “ ”. Pour si-
gnaler un virage à gauche, pousser ce
contacteur vers la position “ ”. Une fois
relâché, le contacteur retourne à sa posi-
tion centrale. Pour éteindre les clignotants,
appuyer sur le contacteur après que celui-
ci est revenu à sa position centrale.
FAU12501
Contacteur d’avertisseur “ ”
Appuyer sur ce contacteur afin de faire re-
tentir l’avertisseur.
FAU12722
Contacteur du démarreur “ ”
Appuyer sur ce contacteur tout en action-
nant le frein avant ou arrière afin de lancer
le moteur à l’aide du démarreur. Avant de
mettre le moteur en marche, il convient de
lire les instructions de mise en marche figu-
rant à la page 5-1.
FAU12902
Levier de frein avantLe levier de frein avant se trouve sur la poi-
gnée droite du guidon. Pour actionner le
frein avant, tirer le levier vers la poignée des
gaz.
FAUS1963
Levier de frein arrièreLe levier de frein arrière figure à la poignée
gauche. Pour actionner le frein arrière, tirer
le levier vers la poignée.
Ce modèle est équipé d’un système de frei-
nage couplé.
L’actionnement du levier de frein arrière fait
effet sur le frein arrière ainsi que sur une
partie du frein avant. Afin d’obtenir les
pleines performances de freinage, il con-
vient d’actionner les deux leviers simulta-
nément.N.B. Comme le système de freinage couplé
est mécanique, il se peut qu’un jeu
supplémentaire soit ressenti au niveau
du levier de frein avant lorsque le levier
du frein arrière est actionné.
1. Levier de frein avant
1
1. Levier de frein arrière
1
U2CMF2F0.book Page 10 Monday, August 24, 2015 4:00 PM

Commandes et instruments
3-11
3
 Le système de freinage couplé ne
fonctionne pas lorsque seul le levier
de frein avant est appliqué.
FAU70900
Système ABS (pour les mo dèles
équipés de l’ABS)Le système ABS (antiblocage des roues) de
votre véhicule multi-essieux directeurs dis-
pose d’un système de commande électro-
nique qui agit indépendamment sur les
freins avant et arrière.
Utiliser les freins avec système ABS
comme des freins traditionnels. Si le sys-
tème ABS est activé, des vibrations peu-
vent se faire ressentir aux leviers de frein.
Dans ce cas, continuer à utiliser les freins et
laisser le système ABS fonctionner ; ne pas
“pomper” sur les freins au risque de réduire
l’efficacité de freinage.
AVERTISSEMENT
FWA16051
Toujours conserver une distance suffi-
sante par rapport au véhicule qui pré-
cèd e et d e s’ad apter à la vitesse d u trafic
même avec un système ABS.  Le système ABS est plus efficace
sur des distances de freinage plus
longues.
 Sur certaines surfaces (routes acci-
dentées ou recouvertes de gra-
viers), un véhicule équipé du sys- tème ABS peut requérir une
d
istance de freinage plus longue
qu’un véhicule sans système ABS.
Le système ABS est contrôlé par un bloc
de commande électronique (ECU). En cas
de panne du système, le freinage se fait de
façon conventionnelle.N.B. Le système ABS effectue un test
d’auto-diagnostic à chaque fois que le
véhicule démarre lorsque la clé de
contact est tournée à la position “ON”
et que la vitesse atteint une vitesse de
10 km/h (6 mi/h). Durant ce test, un
claquement est audible à l’avant du
véhicule et une vibration est ressentie
au niveau des leviers de frein dès
qu’ils sont actionnés. Ces phéno-
mènes sont donc normaux et n’in-
diquent pas une défaillance.
 Ce système ABS dispose d’un mode
de test produisant des vibrations aux
leviers de frein lorsque le système
fonctionne. Des outils spéciaux sont
toutefois nécessaires. Il convient donc
de s’adresser à un concessionnaire
Yamaha.
U2CMF2F0.book Page 11 Monday, August 24, 2015 4:00 PM

Commandes et instruments
3-12
3
ATTENTION
FCA20100

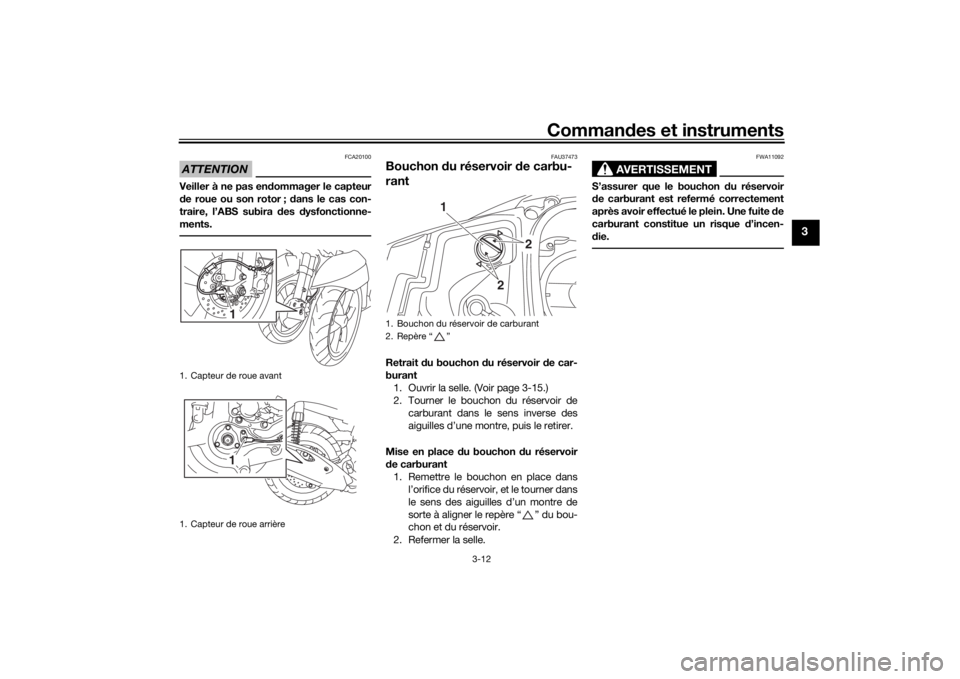

Veiller à ne pas en dommager le capteur
d e roue ou son rotor ; dans le cas con-
traire, l’ABS subira d es dysfonctionne-
ments.
FAU37473

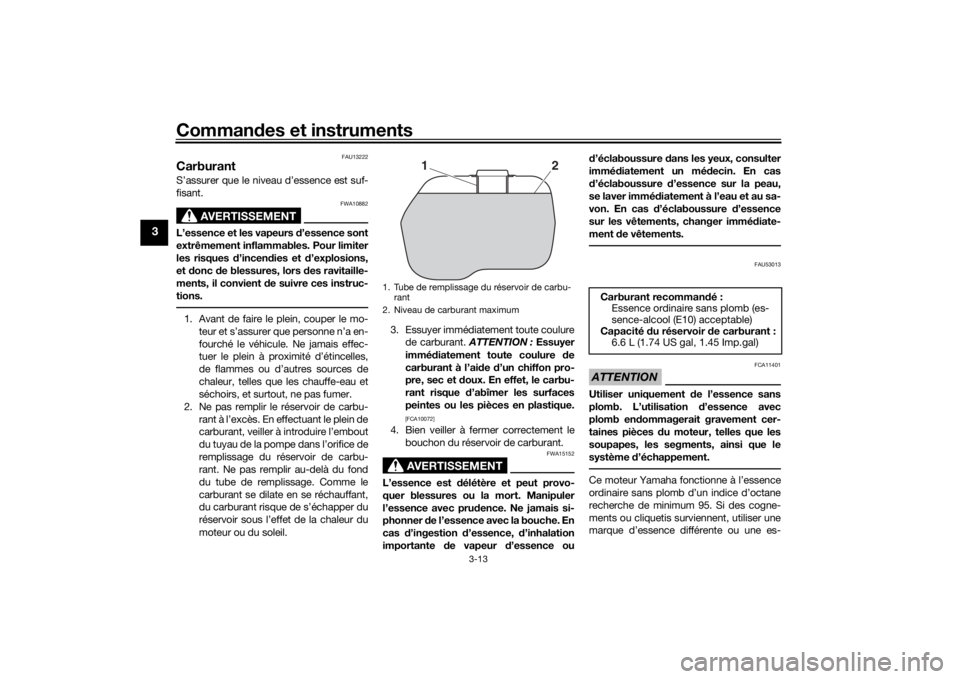

Bouchon du réservoir de carbu-
rantRetrait du bouchon du réservoir de car-
burant 1. Ouvrir la selle. (Voir page 3-15.)
2. Tourner le bouchon du réservoir de carburant dans le sens inverse des
aiguilles d’une montre, puis le retirer.
Mise en place d u bouchon du réservoir
d e carburant
1. Remettre le bouchon en place dans l’orifice du réservoir, et le tourner dans
le sens des aiguilles d’un montre de
sorte à aligner le repère “ ” du bou-
chon et du réservoir.
2. Refermer la selle.
AVERTISSEMENT
FWA11092
S’assurer que le bouchon du réservoir
d e carburant est refermé correctement
après avoir effectué le plein. Une fuite de
carburant constitue un risque d’incen-
d ie.
1. Capteur de roue avant
1. Capteur de roue arrière
11
1. Bouchon du réservoir de carburant
2. Repère “ ”
2
2
1
U2CMF2F0.book Page 12 Monday, August 24, 2015 4:00 PM

Commandes et instruments
3-13
3
FAU13222
CarburantS’assurer que le niveau d’essence est suf-
fisant.
AVERTISSEMENT
FWA10882
L’essence et les vapeurs d ’essence sont
extrêmement inflammables. Pour limiter
les risques d ’incendies et d’explosions,
et donc de blessures, lors d es ravitaille-
ments, il convient de suivre ces instruc-
tions.1. Avant de faire le plein, couper le mo- teur et s’assurer que personne n’a en-
fourché le véhicule. Ne jamais effec-
tuer le plein à proximité d’étincelles,
de flammes ou d’autres sources de
chaleur, telles que les chauffe-eau et
séchoirs, et surtout, ne pas fumer.
2. Ne pas remplir le réservoir de carbu- rant à l’excès. En effectuant le plein de
carburant, veiller à introduire l’embout
du tuyau de la pompe dans l’orifice de
remplissage du réservoir de carbu-
rant. Ne pas remplir au-delà du fond
du tube de remplissage. Comme le
carburant se dilate en se réchauffant,
du carburant risque de s’échapper du
réservoir sous l’effet de la chaleur du
moteur ou du soleil. 3. Essuyer immédiatement toute coulure
de carburant. ATTENTION : Essuyer
immé diatement toute coulure de
carburant à l’ai de d’un chiffon pro-
pre, sec et d oux. En effet, le carbu-
rant risque d’abîmer les surfaces
peintes ou les pièces en plastique.
[FCA10072]
4. Bien veiller à fermer correctement le bouchon du réservoir de carburant.
AVERTISSEMENT
FWA15152
L’essence est d élétère et peut provo-
quer blessures ou la mort. Manipuler
l’essence avec pru dence. Ne jamais si-
phonner de l’essence avec la bouche. En
cas d’ingestion d’essence, d’inhalation
importante de vapeur d’essence ou d
’éclaboussure dans les yeux, consulter
immé diatement un mé decin. En cas
d ’éclaboussure d’essence sur la peau,
se laver immé diatement à l’eau et au sa-
von. En cas d’éclaboussure d’essence
sur les vêtements, changer immé diate-
ment de vêtements.
FAU53013
ATTENTION
FCA11401
Utiliser uniquement d e l’essence sans
plomb. L’utilisation d ’essence avec
plomb en dommagerait gravement cer-
taines pièces d u moteur, telles que les
soupapes, les segments, ainsi que le
système d’échappement.Ce moteur Yamaha fonctionne à l’essence
ordinaire sans plomb d’un indice d’octane
recherche de minimum 95. Si des cogne-
ments ou cliquetis surviennent, utiliser une
marque d’essence différente ou une es-
1. Tube de remplissage du réservoir de carbu-
rant
2. Niveau de carburant maximum
1
2
Carburant recomman dé:
Essence ordinaire sans plomb (es-
sence-alcool (E10) acceptable)
Capacité du réservoir de carburant :
6.6 L (1.74 US gal, 1.45 Imp.gal)
U2CMF2F0.book Page 13 Monday, August 24, 2015 4:00 PM

Commandes et instruments
3-14
3
sence super sans plomb. L’essence sans
plomb prolonge la durée de service des
bougies et réduit les frais d’entretien.
Carburants essence-alcool
Il existe deux types de carburants essence-
alcool : l’un à l’éthanol et l’autre au métha-
nol. Le carburant à l’éthanol peut être utilisé
lorsque la concentration en éthanol ne dé-
passe pas 10 % (E10). Yamaha déconseille
l’utilisation de carburant au méthanol. En
effet, celui-ci risque d’endommager le sys-
tème d’alimentation en carburant ou de
modifier le comportement du véhicule.
FAU13434
Pot catalytiqueLe système d’échappement de ce véhicule
est équipé d’un pot catalytique.
AVERTISSEMENT
FWA10863
Le système d’échappement est brûlant
lorsque le moteur a tourné. Pour éviter
tout risque d’incen die et d e brûlures :
 Ne pas garer le véhicule à proximité
d’objets ou matériaux posant un
risque d’incen die, tel que de l’herbe
ou d’autres matières facilement in-
flammables.
 Garer le véhicule de façon à limiter
les risques que des piétons ou des
enfants touchent le circuit d’échap-
pement brûlant.
 S’assurer que le système d ’échap-
pement est refroi di avant d’effec-
tuer tout travail sur le véhicule.
 Ne pas faire tourner le moteur au
ralenti pour plus de quelques minu-
tes. Un ralenti prolongé pourrait
provoquer une accumulation de
chaleur.
ATTENTION
FCA10702
Utiliser uniquement de l’essence sans
plomb. L’utilisation d’essence avec
plomb va en dommager irrémé diable-
ment le pot catalytique.
U2CMF2F0.book Page 14 Monday, August 24, 2015 4:00 PM

Commandes et instruments
3-15
3
FAU60621

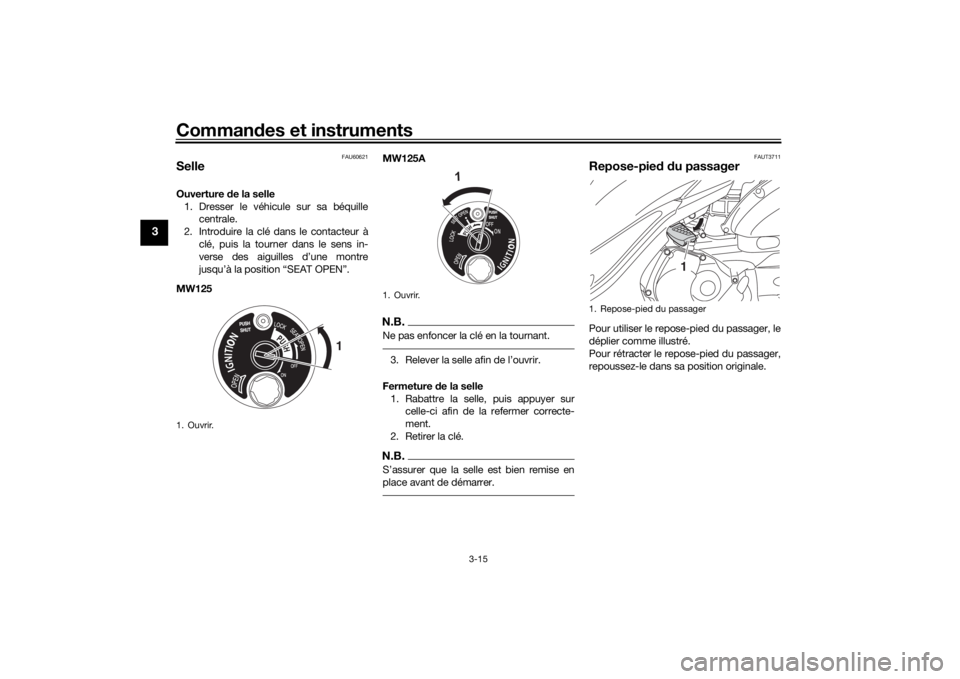

SelleOuverture de la selle
1. Dresser le véhicule sur sa béquille centrale.
2. Introduire la clé dans le contacteur à clé, puis la tourner dans le sens in-
verse des aiguilles d’une montre
jusqu’à la position “SEAT OPEN”.
MW125 MW125A
N.B.Ne pas enfoncer la clé en la tournant.3. Relever la selle afin de l’ouvrir.
Fermeture de la selle
1. Rabattre la selle, puis appuyer sur celle-ci afin de la refermer correcte-
ment.
2. Retirer la clé.N.B.S’assurer que la selle est bien remise en
place avant de démarrer.
FAUT3711
Repose-pie d d u passagerPour utiliser le repose-pied du passager, le
déplier comme illustré.
Pour rétracter le repose-pied du passager,
repoussez-le dans sa position originale.
1. Ouvrir.
1
1. Ouvrir.
1
1. Repose-pied du passager
1
U2CMF2F0.book Page 15 Monday, August 24, 2015 4:00 PM

Commandes et instruments
3-16
3
FAU61130

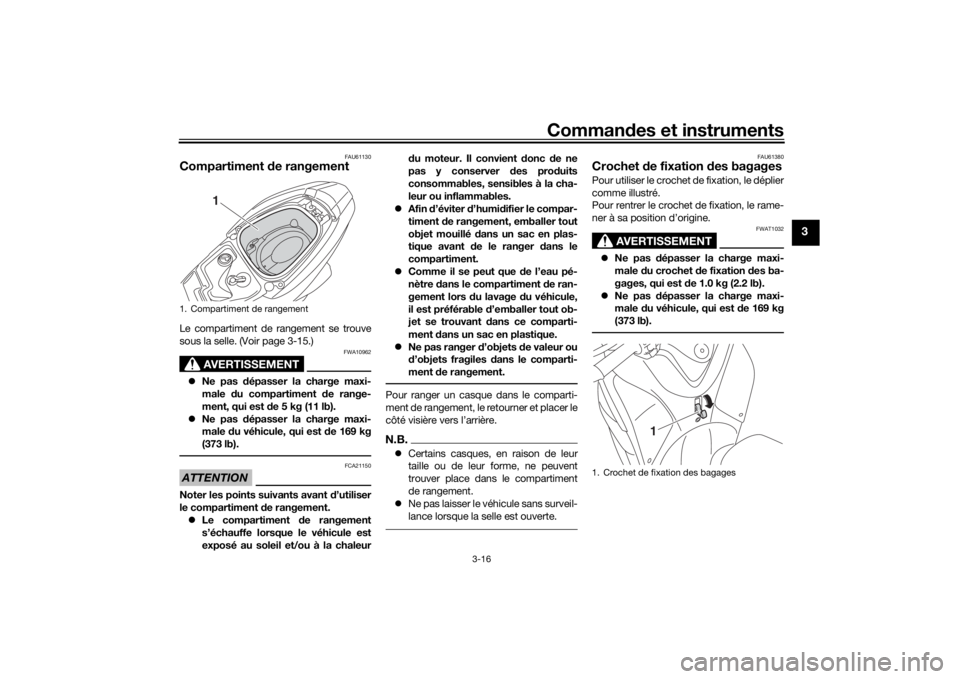

Compartiment de rangementLe compartiment de rangement se trouve
sous la selle. (Voir page 3-15.)
AVERTISSEMENT
FWA10962
 Ne pas d épasser la charge maxi-
male du compartiment de range-
ment, qui est de 5 kg (11 lb).
 Ne pas d épasser la charge maxi-
male du véhicule, qui est de 169 kg
(373 lb).ATTENTION
FCA21150
Noter les points suivants avant d’utiliser
le compartiment d e rangement.
 Le compartiment de rangement
s’échauffe lorsque le véhicule est
exposé au soleil et/ou à la chaleur d
u moteur. Il convient d onc de ne
pas y conserver d es produits
consommables, sensibles à la cha-
leur ou inflammables.
 Afin d’éviter d’humi difier le compar-
timent de rangement, emballer tout
objet mouillé dans un sac en plas-
tique avant d e le ranger d ans le
compartiment.
 Comme il se peut que de l’eau pé-
nètre dans le compartiment de ran-
gement lors du lavage d u véhicule,
il est préférable d’emballer tout ob-
jet se trouvant dans ce comparti-
ment dans un sac en plastique.
 Ne pas ranger d’objets de valeur ou
d ’objets fragiles dans le comparti-
ment de rangement.
Pour ranger un casque dans le comparti-
ment de rangement, le retourner et placer le
côté visière vers l’arrière.N.B. Certains casques, en raison de leur
taille ou de leur forme, ne peuvent
trouver place dans le compartiment
de rangement.
 Ne pas laisser le véhicule sans surveil-
lance lorsque la selle est ouverte.
FAU61380
Crochet de fixation des bagagesPour utiliser le crochet de fixation, le déplier
comme illustré.
Pour rentrer le crochet de fixation, le rame-
ner à sa position d’origine.
AVERTISSEMENT
FWAT1032
 Ne pas dépasser la charge maxi-
male du crochet d e fixation des ba-
gages, qui est de 1.0 kg (2.2 lb).
 Ne pas dépasser la charge maxi-
male du véhicule, qui est de 169 kg
(373 lb).
1. Compartiment de rangement
1
1. Crochet de fixation des bagages
1
U2CMF2F0.book Page 16 Monday, August 24, 2015 4:00 PM

Commandes et instruments
3-17
3
FAU15306
Béquille latéraleLa béquille latérale est située sur le côté
gauche du cadre. Relever ou déployer la
béquille latérale avec le pied tout en main-
tenant le véhicule à la verticale.N.B.Le contacteur intégré à la béquille latérale
fait partie du circuit du coupe-circuit d’allu-
mage, qui coupe l’allumage dans certaines
situations. (Pour plus d’explications au su-
jet du coupe-circuit d’ allumage, se reporter
à la section suivante.)
AVERTISSEMENT
FWA10242
Ne pas rouler la béquille latérale dé-
ployée ou ne se relevant pas correcte-
ment. Celle-ci pourrait toucher le sol et
d istraire le pilote, qui pourrait perd re le
contrôle du véhicule. Le circuit d u
coupe-circuit d’allumage de Yamaha
permet de rappeler au pilote qu’il doit re-
lever la béquille latérale avant d e se met-
tre en route. Il convient donc de contrô-
ler régulièrement ce système et de le
faire réparer par un concessionnaire
Yamaha en cas de mauvais fonctionne-
ment.
FAUT1096
Coupe-circuit d’allumageContrôler le fonctionnement du contacteur
de béquille latérale en effectuant le procédé
suivant.
U2CMF2F0.book Page 17 Monday, August 24, 2015 4:00 PM
