MAU13701

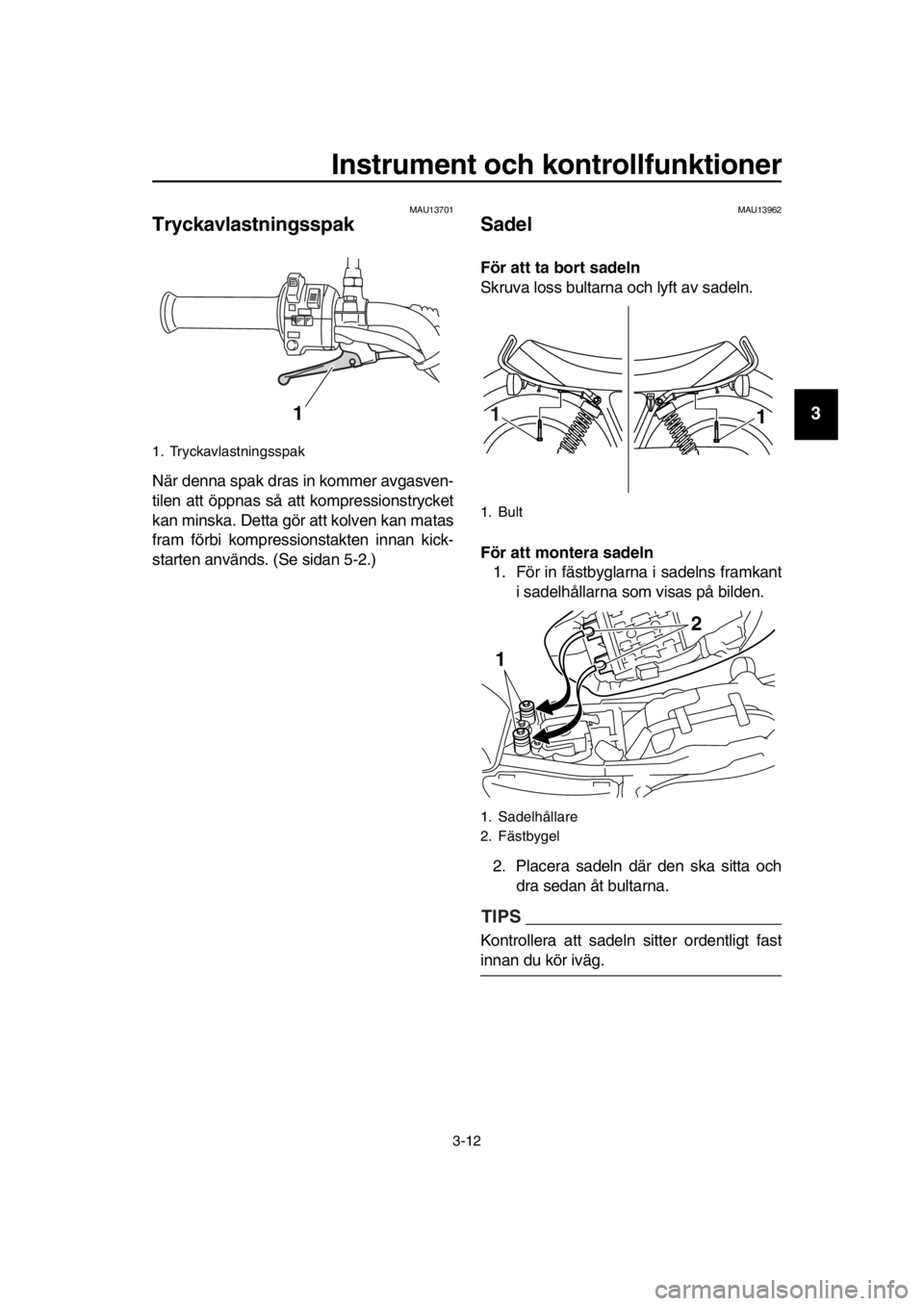

Tryckavlastningsspak
När denna spak dras in kommer avgasven-
tilen att öppnas så att kompressionstrycket
kan minska. Detta gör att kolven kan matas
fram förbi kompressionstakten innan kick-
starten används. (Se sidan 5-2.)
MAU13962
Sadel
För att ta bort sadeln
Skruva loss bultarna och lyft av sadeln.
För att montera sadeln 1. För in fästbyglarna i sadelns framkant
i sadelhållarna som visas på bilden.
2. Placera sadeln där den ska sitta och dra sedan åt bultarna.
TIPS
Kontrollera att sadeln sitter ordentligt fast
innan du kör iväg.
1. Tryckavlastningsspak
1
1. Bult
1. Sadelhållare
2. Fästbygel
11
1 2
2RD-F8199-M1.book 12 ページ ２０１５年９月２３日　水曜日　午後１時２９分

Instrument och kontrollfunktioner
3-13
1
2
3
4
5
6
7
8
9
10
11
12
13
14
MAU14883
Justering av stötdämpare
VARNING
MWA10211
Justera alltid båda stötdämparna lika. I
annat fall kan du få dålig stabilitet på mo-
torcykeln vilket kan leda till att du förlo-
rar kontrollen på motorcykeln.
Stötdämparna är utrustade med en juste-
ringsring för fjäderförspänningen.
VIKTIGT
MCA10102
Vrid inte utöver de maximala och mini-
mala inställningarna, det kan skada me-
kanismen.
Justera fjäderförspänningen på följande
sätt.
För att öka fjäderförspänningen och därige-
nom göra fjädringen hårdare vrider du juste-
ringsringen på stötdämparen i riktning (a).
För att minska fjäderförspänningen och där-
igenom göra fjädringen mjukare vrider du
justeringsringen på stötdämparen i riktning
(b).
Rikta in lämpligt spår i justeringsringen med
lägesindikeringen på stötdämparen.
MAU15306
Sidostöd
Sidostödet är placerat på ramens vänstra
sida. Fäll upp stödet och fäll ner det med fo-
ten medan du håller motorcykeln upprätt.
TIPS
Den inbyggda kontakten i sidostödet är en
del av avstängningssystemet för tändkret-
sen som stänger av tändningen i vissa situ-
ationer. (Se följande avsnitt för en förklaring
av avstängningssysteme t för tändkretsen.)
VARNING
MWA10242
Motorcykeln får inte köras med sidostö-
det nerfällt, eller om sidostödet inte kan
fällas upp ordentligt (e ller inte stannar
kvar i uppfällt läge) eftersom sidostödet
kan komma i kontakt med marken och
störa föraren, som då kan förlora kon-
trollen över motorcykeln. Yamahas av-
stängningssystem för tändkrets har
utvecklats för att hjälpa föraren att upp-
fylla det ansvar som ställs att fälla upp
sidostödet innan motorcykeln körs iväg.
Kontrollera därför detta system regel-
bundet och låt en Yamaha-återförsäljare
reparera det om det inte fungerar på rätt
sätt.
1. Justeringsring för fjäderförspänning
Fjäderförspänning: Minimum (mjuk):
1
Standard: 1
Maximum (hård): 5
1
2
3
4
5
1
(a) (b)
2RD-F8199-M1.book 13 ページ ２０１５年９月２３日　水曜日　午後１時２９分

Instrument och kontrollfunktioner
3-14
1
2
3
4
5
6
7
8
9
10
11
12
13
14
MAU66820
Avstängningssystem för
tändkrets
Avstängningssystemet för tändkretsen
(som består av sidostödskontakten, kopp-
lingskontakten och neutrallägeskontakten)
har följande funktioner.
Systemet förhindrar att motorn går att
starta om en växel ligger i och sidostö-
det är uppe men kopplingshandtaget
inte är indraget.
Systemet förhindrar att motorn går att
starta om en växel ligger i och kopp-
lingshandtaget är indraget men sido-
stödet fortfarande är nerfällt.
Systemet stänger av motorn om en
växel ligger i och sidostödet fälls ner.
Kontrollera regelbundet funktionen på av-
stängningssystemet för tändkrets enligt föl-
jande förfarande.
2RD-F8199-M1.book 14 ページ ２０１５年９月２３日　水曜日　午後１時２９分

Instrument och kontrollfunktioner
3-15
1
2
3
4
5
6
7
8
9
10
11
12
13
14
Med motorn a vstängd:
1. Fäll ner sidostödet.
2. Se till att motorns stoppknapp är
inställd på “ ”.
3. Vrid nyckeln till ON.
4. Lägg växeln i neutr alläge.
5. Tryck ned kickstart sspaken.
Startar motorn?
Med motorn fortf arande igång:
6. Fäll upp sidostödet.
7. Håll inne kopplingshandtaget.
8. Lägg i en växel.
9. Fäll ner sidostödet.
Stannar motorn?
När motorn har stannat:
10. Fäll upp sidostödet.
11. Håll inne kopplingshandtaget.
12. Tryck ned kickstart sspaken.
Startar motorn?
Systemet är ok. Du kan köra med
motorcykeln.
Neutr allägeskontakten kanske inte
funger ar som den ska.
Du bör inte köra motorcykeln förrän en
Y amaha-återförsäljare har kontroller at
den.
Kontakten i sidostödet kanske inte
funger ar som den ska.
Du bör inte köra motorcykeln förrän en
Y amaha-återförsäljare har kontroller at
den.
Kopplingskontakten kanske inte
funger ar som den ska.
Du bör inte köra motorcykeln förrän en
Y amaha-återförsäljare har kontroller at
den.
Motorcykeln måste vara uppställd på mittstödet för denna kontroll.
got fel bör du be
en Yamaha-återför säljare att kontrollera
systemet innan du kör.
JA NEJ
JANEJ
JANEJ
VARNING
2RD-F8199-M1.book 15 ページ ２０１５年９月２３日　水曜日　午後１時２９分

4-1
1
2
3
4
5
6
7
8
9
10
11
12
13
14
För din egen säkerhet – kontroller före körning
MAU63440
Inspektera fordonet före varje anv ändningstillfälle så att det är i säkert skick. Följ alltid de
inspektions- och underhållsprocedurer sa mt scheman som beskrivs i ägarhandboken.
VARNING
MWA11152
Risken för en olycka eller egendomsskador ökar om du inte inspekterar och under-
håller fordonet på rätt sätt. Kör inte ford onet om du stöter på några problem. Låt en
Yamaha-återförsäljare se över fordonet om ett problem inte kan åtgärdas med proce-
durerna som beskrivs i den här handboken.
Kontrollera följande punkter innan fordonet körs:
ARTIKELKONTROLLERSIDAN
Bränsle Kontrollera bränslenivån i tanken.
Fyll på om det behövs.
Kontrollera om det finns läckage i bränsleledningarna.
Kontrollera att bränsletankens
ventilationsslang inte är
skadad, är igensatt eller har sprickor, och kontrollera
slanganslutningen. 3-8, 3-10
Motorolja Kontrollera oljenivån i oljetanken.
Fyll på, vid behov, med rekommenderad olja till rätt nivå.
Kontrollera om det läcker någon olja. 6-9
Frambroms Kontrollera funktionen.
Om den känns mjuk eller fjädrar, be en Yamaha-återför-
säljare att lufta bromssystemet.
Kontrollera glappet i handtaget.
Justera vid behov.
Kontrollera om bromsbeläggen är slitna.
Byt vid behov.
Kontrollera vätskenivån i behållaren.
Fyll på specificerad bromsvätska till rätt nivå vid behov.
Kontrollera om hydraulsystemet läcker. 6-17,
6-21, 6-22
Bakbroms Kontrollera funktionen.
Kontrollera glappet i pedalen.
Justera vid behov. 6-18,
6-21
Koppling Kontrollera funktionen.
Smörj kabeln om det behövs.
Kontrollera glappet i handtaget.
Justera vid behov. 6-17
Gashandtag Kontrollera att det går mjukt.
Kontrollera gashandtagets spel.
Vid behov, låt en Yamaha-återförsäljare justera gas-
handtagets spel och smörja kabeln samt gashandtagets
mekanism. 6-14,
6-26
Reglagekablar Kontrollera att det går mjukt.
Smörj om det behövs. 6-25
2RD-F8199-M1.book 1 ページ ２０１５年９月２３日　水曜日　午後１時２９分

För din egen säkerhet – kontroller före körning
4-2
1
2
3
4
5
6
7
8
9
10
11
12
13
14
Kedja Kontrollera kedjespänningen.
Justera vid behov.
Kontrollera kedjans skick.
Smörj om det behövs. 6-23,
6-25
Hjul och däck Kontrollera om de är skadade.
Kontrollera mönsterdjup och däckens skick.
Kontrollera lufttrycket.
Korrigera vid behov. 6-15,
6-16
Växelpedal Kontrollera att det går mjukt.
Korrigera vid behov. 6-20
Bromspedal Kontrollera att det går mjukt.
Smörj ledpunkten om det behövs. 6-27
Broms- och kopplings-
handtag Kontrollera att det går mjukt.
Smörj ledpunkterna om det behövs.
6-26
Mittstöd, sidostöd Kontrollera att det går mjukt.
Smörj ledpunkterna om det behövs. 6-27
Ramfästen Kontrollera att alla muttrar, bu
ltar och skruvar är ordent-
ligt åtdragna.
Dra åt om det behövs. —
Instrument, belysning,
signaler och kontakter Kontrollera funktionen.
Korrigera vid behov.
—
Sidostödets kontakt Kontrollera funktionen på avstängningssystemet för
tändkrets.
Låt en Yamaha-återförsäljare kontrollera fordonet om systemet inte fungerar som det ska. 3-13
ARTIKEL
KONTROLLERSIDAN
2RD-F8199-M1.book 2 ページ ２０１５年９月２３日　水曜日　午後１時２９分

5-1
1
2
3
4
5
6
7
8
9
10
11
12
13
14
Hantering och viktiga punkter vid körning
MAU15952
Läs noga igenom handboken så att du lär
dig alla reglage. Fråga en Yamaha-återför-
säljare om det finns ett reglage eller en
funktion som du inte förstår.
VARNING
MWA10272
Om du inte är bekant med reglagen kan
du förlora kontrollen över fordonet vilket
kan leda till en olycka eller personska-
dor.
MAU59360
TIPS
Den här modellen är utrustad med:
en lutningsavkännare som stoppar
motorn i händelse av att fordonet väl-
ter. I sådana fall ska du vrida nyckeln
till “OFF” och sedan till “ON”. Om detta
inte görs kommer motorn inte att starta
även om motorn går runt när kickstar-
ten trycks ner.
ett system för automatiskt stopp av
motorn. Motorn stoppas automatiskt
om den får gå på tomgång i 20 minu-
ter. Om motorn stannar, trampa ner
kickstarten för att starta motorn igen.
2RD-F8199-M1.book 1 ページ ２０１５年９月２３日　水曜日　午後１時２９分

Hantering och viktiga punkter vid körning
5-2
1
2
3
4
5
6
7
8
9
10
11
12
13
14
MAU59532
Start av motorn
För att tändkretsens avstängningssystem
(sidan 3-14) ska tillåta att motorn får startas
måste något av följande vara uppfyllt:
Växeln ligger i neutralläge.
En växel ligger i men kopplingshandta-
get är indraget och sidostödet är upp-
fällt.
1. Vrid bensinkranen till läge “ON”.
2. Vrid nyckeln till lä ge “ON” och ställ in
motorns stoppknapp på “ ”.
Varningslamporna för motorproblem
och bränslenivå bör lysa i ett par sek-
under för att sedan slockna.
VIKTIGT
MCA23270
Om en varningslampa inte tänds när
nyckeln vrids till läget “ON” eller en var-
ningslampa fortsätter att lysa, ska du
läsa sidan 3-2 angående kontroll av el-
kretsen för den varningslampan.
3. Lägg växeln i neutralläge. Indikerings- lampan för neutralläge ska tändas.
Om den inte gör det ska du be en
Yamaha-återförsäljare kontrollera el-
kretsen.
4. Stäng gasspjället helt och ansätt tryck- avlastningsspaken.
5. Tryck ner kickstarten långsamt till dess
startmärket visas på kickindikeringen.
6. Släpp tryckavlastningsspaken och släpp upp kickstarten, tryck sedan kraftigt ner kickstarten för att starta
motorn.
VIKTIGT
MCA11043
För att motorn ska hålla så länge som
möjligt bör du undvika kraftiga accelera-
tioner så länge som motorn är kall!
1. Startmarkering
2. Kickindikering
21
