2016 YAMAHA MT-125 Manuale duso (in Italian)

Pulizia e rimessaggio del motociclo
7-3
7
Dopo la pulizia
1. Asciugare il motociclo con una pelle di
camoscio o un panno di tessuto as-
sorbente.
2. Asciugare e lubrificare immediata-
mente la catena di trasmissione per
impedire che arrugginisca.
3. Lucidare con un prodotto specifico le
superfici cromate, di alluminio o di ac-
ciaio inox, compreso l’impianto di
scarico. (Con la lucidatura si possono
eliminare persino le scoloriture provo-
cate dal calore sugli impianti di scari-
co di acciaio inox.)
4. Per prevenire la corrosione, consiglia-
mo di applicare uno spray protettivo
su tutte le superfici metalliche, com-
prese quelle cromate e nichelate.
5. Utilizzare olio spray come detergente
universale per eliminare qualsiasi trac-
cia di sporco residuo.
6. Ritoccare i danneggiamenti di lieve
entità della vernice provocati dai sas-
si, ecc.
7. Applicare della cera su tutte le super-
fici verniciate.
8. Lasciare asciugare completamente il
motociclo prima di rimessarlo o di co-
prirlo.
AVVERTENZA
HWA11132
Corpi estranei sui freni o sui pneumatici
possono far perdere il controllo.
Accertarsi che non ci sia olio o cera
sui freni o sui pneumatici.
Se necessario, pulire i dischi freni e
i le guarnizioni dei freni con un de-
tergente per dischi freni o con ace-
tone e lavare i pneumatici con
acqua calda ed un detergente neu-
tro. Prima di marciare a velocità
elevate, provare la capacità di fre-
nata del motociclo ed il suo com-
portamento in curva.
ATTENZIONE
HCA10801
Applicare con parsimonia olio spray
e cera e accertarsi di togliere con
un panno il prodotto in eccesso.
Non applicare mai olio o cera sulle
parti in gomma e in plastica, bensì
trattarle con prodotti di pulizia spe-
cifici.
Evitare di usare prodotti lucidanti
abrasivi, in quanto asportano la ver-
nice.
NOTA
Consultare un concessionario
Yamaha per consigli sui prodotti da
usare.
Lavaggio, pioggia o umidità possono
causare l’appannamento della lente
faro. Accendendo il faro per breve
tempo si aiuterà l’eliminazione della
condensa dalla lente.
UBR3H0H0.book Page 3 Friday, June 19, 2015 3:48 PM

Pulizia e rimessaggio del motociclo
7-4
7
HAU43204
Rimessaggio
A breve termine
Per il rimessaggio del motociclo, usare
sempre un locale fresco e asciutto e, se ne-
cessario, proteggerlo dalla polvere con una
copertura che lasci traspirare l’aria. Accer-
tarsi che il motore e l’impianto di scarico si
siano raffreddati prima di coprire il motoci-
clo.
ATTENZIONE
HCA10811
Se si rimessa il motociclo in un am-
biente scarsamente ventilato, o lo si
copre con una tela cerata quando è
ancora bagnato, si permette all’ac-
qua ed all’umidità di penetrare e di
provocare la formazione di ruggine.
Per prevenire la corrosione, evitare
scantinati umidi, ricoveri d’animali
(a causa della presenza d’ammo-
niaca) e gli ambienti in cui sono im-
magazzinati prodotti chimici forti.
A lungo termine
Prima di rimessare il motociclo per diversi
mesi:
1. Seguire tutte le istruzioni nella sezione
“Pulizia” del presente capitolo.
2. Riempire il serbatoio carburante ed
aggiungere uno stabilizzatore del car-
burante (se disponibile) per prevenire
l’arrugginimento del serbatoio carbu-
rante ed il deterioramento del carbu-
rante.
3. Eseguire le fasi riportate di seguito per
proteggere il cilindro, i segmenti, ecc.
dalla corrosione.
a. Togliere il cappuccio candela e la
candela.
b. Versare un cucchiaino da tè di olio
motore nel foro della candela.c. Installare il cappuccio candela sul-
la candela e poi mettere la candela
sulla testa cilindro in modo che gli
elettrodi siano a massa. (Questo li-
miterà la formazione di scintille du-
rante la prossima fase.)
d. Mettere in rotazione diverse volte il
motore con lo starter. (In questo
modo la parete del cilindro si rico-
prirà di olio.) AVVERTENZA! Per
prevenire danneggiamenti o in-
fortuni provocati dalle scintille,
accertarsi di aver messo a mas-
sa gli elettrodi della candela
mentre si fa girare il motore.
[HWA10952]
e. Togliere il cappuccio candela e poi
installare la candela ed il cappuc-
cio candela.
4. Lubrificare tutti i cavi di comando ed i
perni di guida di tutte le leve e dei pe-
dali, come pure del cavalletto latera-
le/cavalletto centrale.
5. Controllare e, se necessario, ripristi-
nare la pressione pneumatici e poi sol-
levare il motociclo in modo che
entrambe le ruote non tocchino terra.
In alternativa, far girare le ruote di
poco ogni mese in modo da prevenire
il danneggiamento locale dei pneuma-
tici.
6. Coprire l’uscita gas di scarico con un
sacchetto di plastica per prevenire la
penetrazione di umidità.
7. Togliere la batteria e caricarla comple-
tamente. Riporla in un locale fresco ed
asciutto e caricarla una volta al mese.
Non riporre la batteria in un ambiente
troppo freddo o caldo [meno di 0 °C
(30 °F) oppure più di 30 °C (90 °F)]. Per
maggiori informazioni sul rimessaggio
della batteria, vedere pagina 6-32.
UBR3H0H0.book Page 4 Friday, June 19, 2015 3:48 PM

Pulizia e rimessaggio del motociclo
7-5
7
NOTA
Eseguire tutte le riparazioni eventualmente
necessarie prima di rimessare il motociclo.
UBR3H0H0.book Page 5 Friday, June 19, 2015 3:48 PM

Caratteristiche tecniche
8-1
8
Dimensioni:
Lunghezza totale:
1950 mm (76.8 in)
Larghezza totale:
745 mm (29.3 in)
Altezza totale:
1025 mm (40.4 in)
Altezza alla sella:
810 mm (31.9 in)
Passo:
1350 mm (53.1 in)
Distanza da terra:
140 mm (5.51 in)
Raggio minimo di sterzata:
2500 mm (98.4 in)
Peso:
Peso in ordine di marcia:
138 kg (304 lb) (MT125)
140 kg (309 lb) (MT125-A)
Motore:
Tipo di motore:
4 tempi, raffreddato a liquido, monoalbero
a camme in testa SOHC
Disposizione dei cilindri:
Monocilindro
Cilindrata:
124 cm³
Alesaggio × corsa:
52.0 × 58.6 mm (2.05 × 2.31 in)
Rapporto di compressione:
11.2 : 1
Sistema di avviamento:
Avviamento elettrico
Sistema di lubrificazione:
A carter umido
Olio motore:
Marca consigliata:
YAMALUBE
Tipo:
SAE 10W-30, 10W-40, 15W-40, 20W-40
oppure 20W-50Gradazione dell’olio motore consigliato:
API service tipo SG o superiore/JASO MA
Quantità di olio motore:
Senza sostituzione dell’elemento del filtro
dell’olio:
0.95 L (1.00 US qt, 0.84 Imp.qt)
Con sostituzione dell’elemento del filtro
dell’olio:
1.00 L (1.06 US qt, 0.88 Imp.qt)
Quantità di liquido refrigerante:
Serbatoio liquido refrigerante (fino al livello
massimo):
0.25 L (0.26 US qt, 0.22 Imp.qt)
Radiatore (tutto il circuito compreso):
1.00 L (1.06 US qt, 0.88 Imp.qt)
Filtro dell’aria:
Elemento del filtro dell’aria:
Ad elemento secco
Carburante:
Carburante consigliato:
Benzina super senza piombo (gasohol
(E10) accettabile)
Capacità del serbatoio carburante:
11.5 L (3.04 US gal, 2.53 Imp.gal)
Quantità di riserva carburante:
3.0 L (0.79 US gal, 0.66 Imp.gal)
Iniezione carburante:
Corpo farfallato:
Sigla di identificazione:
5D78 10
Candela/-e:
Produttore/modello:
NGK/CR9E
Distanza elettrodi:
0.7–0.8 mm (0.028–0.031 in)
Frizione:
Tipo di frizione:
In bagno d'olio, a dischi multipli
–20 –10 0
1020 30 40 50 C 10 30 50 70 90 110 0 130 F
SAE 10W-30
SAE 15W-40
SAE 20W-40
SAE 20W-50
SAE 10W-40
SAE 10W-50
UBR3H0H0.book Page 1 Friday, June 19, 2015 3:48 PM

Caratteristiche tecniche
8-2
8
Trasmissione:
Rapporto di riduzione primaria:
73/24 (3.042)
Trasmissione finale:
A catena
Rapporto di riduzione secondaria:
48/14 (3.429)
Tipo di trasmissione:
Sempre in presa, a 6 rapporti
Comando:
Con il piede sinistro
Rapporti di riduzione:
1ª:
34/12 (2.833)
2ª:
30/16 (1.875)
3ª:
30/22 (1.364)
4ª:
24/21 (1.143)
5ª:
22/23 (0.957)
6ª:
21/25 (0.840)
Parte ciclistica:
Tipo di telaio:
A semi-doppia culla
Angolo di incidenza:
25.00 gradi
Avancorsa:
89 mm (3.5 in)
Pneumatico anteriore:
Tipo:
Senza camera d'aria
Misura:
100/80-17 M/C 52H(PIRELLI)-
52S(MICHELIN)
Produttore/modello:
PIRELLI/SPORT DEMON
Produttore/modello:
MICHELIN/PILOT STREET
Pneumatico posteriore:
Tipo:
Senza camera d'aria
Misura:
130/70-17 M/C 62H(PIRELLI)-
62S(MICHELIN)
Produttore/modello:
PIRELLI/SPORT DEMONProduttore/modello:
MICHELIN/PILOT STREET
Carico:
Carico massimo:
180 kg (397 lb)
(Peso totale del pilota, del passeggero, del
carico e degli accessori)
Pressione pneumatici (misurata a
pneumatici freddi):
Condizione di carico:
0–90 kg (0–198 lb)
Anteriore:
180 kPa (1.80 kgf/cm², 26 psi)
Posteriore:
200 kPa (2.00 kgf/cm², 29 psi)
Condizione di carico:
90–180 kg (198–397 lb)
Anteriore:
180 kPa (1.80 kgf/cm², 26 psi)
Posteriore:
225 kPa (2.25 kgf/cm², 33 psi)
Ruota anteriore:
Tipo di ruota:
Ruota in lega
Dimensioni cerchio:
17xMT2.75
Ruota posteriore:
Tipo di ruota:
Ruota in lega
Dimensioni cerchio:
17 x MT3.75
Freno anteriore:
Tipo:
A disco singolo
Comando:
Con la mano destra
Liquido consigliato:
DOT 4
Freno posteriore:
Tipo:
A disco singolo
Comando:
Con il piede destro
Liquido consigliato:
DOT 4
Sospensione anteriore:
Tipo:
Forcella telescopica
Tipo a molla/ammortizzatore:
Molla a spirale / ammortizzatore idraulico
UBR3H0H0.book Page 2 Friday, June 19, 2015 3:48 PM

Caratteristiche tecniche
8-3
8
Escursione ruota:
130 mm (5.1 in)
Sospensione posteriore:
Tipo:
Forcellone oscillante (sospensione
articolata)
Tipo a molla/ammortizzatore:
Molla a spirale / ammortizzatore idraulico
Escursione ruota:
114 mm (4.5 in)
Impianto elettrico:
Tensione impianto:
12 V
Sistema d’accensione:
TCI
Sistema di carica:
Volano magnete in C.A.
Batteria:
Modello:
12N5.5-4A / YUASA
Tensione, capacità:
12 V, 5.5 Ah
Faro:
Tipo a lampadina:
Lampada alogena
Tensione, potenza lampadina × quantità:
Faro:
12 V, 55.0 W/60.0 W × 1
Lampada stop/fanalino:
LED
Indicatore di direzione anteriore:
12 V, 10.0 W × 2
Indicatore di direzione posteriore:
12 V, 10.0 W × 2
Luce ausiliaria:
LED
Luce targa:
12 V, 5.0 W × 1
Luce pannello strumenti:
LED
Spia del folle:
LED
Spia abbagliante:
LED
Spia degli indicatori di direzione:
LED
Spia del livello del carburante:
LED
Spia problemi al motore:
LEDSpia dell’ABS:
LED (MT125-A)
Fusibile:
Fusibile principale:
20.0 A
Fusibile del faro:
15.0 A
Fusibile dell’impianto di segnalazione:
7.5 A
Fusibile dell’accensione:
7.5 A
Fusibile motorino ventola radiatore:
5.0 A
Fusibile della centralina dell’ABS:
10.0 A (MT125-A)
Fusibile del motorino dell’ABS:
30.0 A (MT125-A)
Fusibile del solenoide ABS:
20.0 A (MT125-A)
Fusibile di backup:
10.0 A
UBR3H0H0.book Page 3 Friday, June 19, 2015 3:48 PM

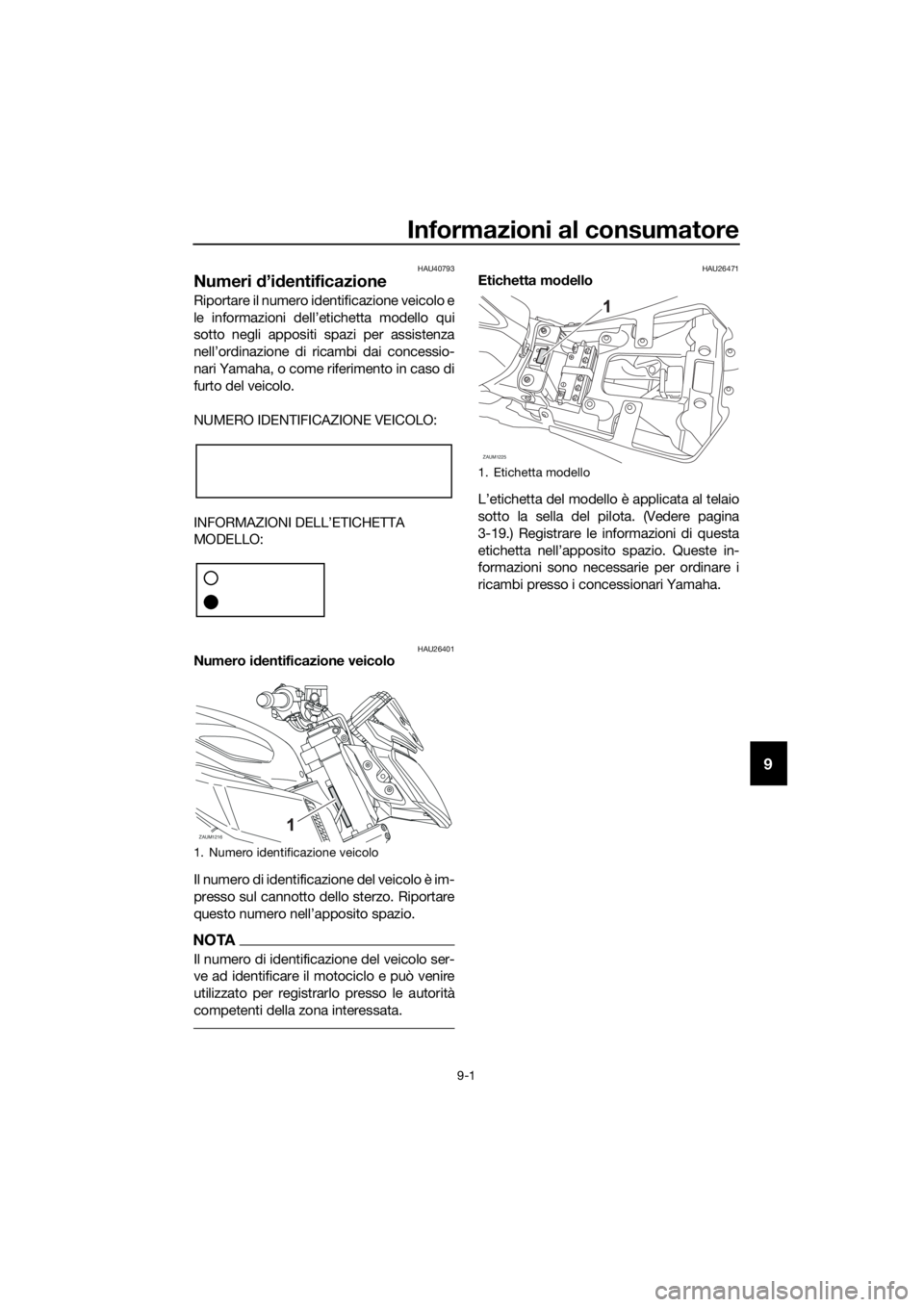

Informazioni al consumatore
9-1
9
HAU40793
Numeri d’identificazione
Riportare il numero identificazione veicolo e
le informazioni dell’etichetta modello qui
sotto negli appositi spazi per assistenza
nell’ordinazione di ricambi dai concessio-
nari Yamaha, o come riferimento in caso di
furto del veicolo.
NUMERO IDENTIFICAZIONE VEICOLO:
INFORMAZIONI DELL’ETICHETTA
MODELLO:
HAU26401Numero identificazione veicolo
Il numero di identificazione del veicolo è im-
presso sul cannotto dello sterzo. Riportare
questo numero nell’apposito spazio.
NOTA
Il numero di identificazione del veicolo ser-
ve ad identificare il motociclo e può venire
utilizzato per registrarlo presso le autorità
competenti della zona interessata.
HAU26471Etichetta modello
L’etichetta del modello è applicata al telaio
sotto la sella del pilota. (Vedere pagina
3-19.) Registrare le informazioni di questa
etichetta nell’apposito spazio. Queste in-
formazioni sono necessarie per ordinare i
ricambi presso i concessionari Yamaha.
1. Numero identificazione veicolo
ZAUM1216
1. Etichetta modello
ZAUM1225
UBR3H0H0.book Page 1 Friday, June 19, 2015 3:48 PM

10-1
10
Indice analitico
A
ABS (per i modelli ABS) ........................ 3-15
Avviare il motore ..................................... 5-2
B
Batteria ................................................. 6-32
Blocchetto accensione/bloccasterzo ..... 3-1
C
Cambi di marcia...................................... 5-3
Candela, controllo................................... 6-9
Caratteristiche tecniche .......................... 8-1
Carburante ............................................ 3-17
Carburante, consigli per ridurne il
consumo............................................... 5-3
Carenature, rimozione e installazione ..... 6-8
Catena di trasmissione, pulizia e
lubrificazione ...................................... 6-27
Cavalletto laterale ................................. 3-20
Cavalletto laterale, controllo e
lubrificazione ...................................... 6-29
Cavi, controllo e lubrificazione.............. 6-27
Come supportare il motociclo .............. 6-38
Commutatore luce abbagliante/
anabbagliante ..................................... 3-11
Convertitore catalitico........................... 3-18
Cuscinetti ruote, controllo .................... 6-31
E
Elemento filtrante e tubo ispezione,
sostituzione e pulizia .......................... 6-14
Etichetta modello .................................... 9-1
F
Forcella, controllo ................................. 6-30
Fusibili, sostituzione ............................. 6-33
G
Gioco della leva freno anteriore,
controllo.............................................. 6-21
Gioco della leva frizione, regolazione ... 6-20
Gioco della manopola acceleratore,
regolazione ......................................... 6-15
Gioco del pedale freno, regolazione ..... 6-22
Gioco valvole ........................................ 6-16
I
Informazioni di sicurezza ........................ 1-1
Interruttore avviamento......................... 3-12
Interruttore dell’avvisatore acustico ..... 3-12
Interruttore di arresto motore ............... 3-12
Interruttore di segnalazione luce
abbagliante ......................................... 3-11
Interruttore indicatori di direzione ......... 3-12
Interruttore informazioni........................ 3-12
Interruttori luci stop............................... 6-22Interruttori manubrio............................. 3-11
K
Kit attrezzi............................................... 6-2
L
Lampada biluce fanalino/stop .............. 6-37
Lampada faro, sostituzione .................. 6-35
Lampada indicatore di direzione,
sostituzione ........................................ 6-37
Lampada luce targa, sostituzione ........ 6-38
Leva freno............................................. 3-14
Leva frizione ......................................... 3-13
Leve freno e frizione, controllo e
lubrificazione ...................................... 6-28
Liquido freni, sostituzione .................... 6-25
Liquido refrigerante .............................. 6-13
Livello liquido freni, controllo................ 6-24
Luci di posizione anteriori .................... 6-36
M
Manopola e cavo acceleratore,
controllo e lubrificazione .................... 6-28
Manutenzione e lubrificazione,
periodiche ............................................ 6-4
Manutenzione, sistema di controllo
emissioni .............................................. 6-3
N
Numeri d’identificazione ......................... 9-1
Numero identificazione veicolo .............. 9-1
O
Olio motore ed elemento filtro olio ....... 6-10
P
Parcheggio ............................................. 5-5
Pastiglie del freno anteriore e
posteriore, controllo ........................... 6-23
Pedale cambio ..................................... 3-13
Pedale freno ......................................... 3-14
Pedale freno, controllo e
lubrificazione ...................................... 6-29
Perni del forcellone, lubrificazione ....... 6-30
Pneumatici............................................ 6-17
Posizioni dei componenti ....................... 2-1
Pulizia ..................................................... 7-1
R
Regime del minimo, controllo............... 6-15
Ricerca ed eliminazione guasti............. 6-42
Rimessaggio ........................................... 7-4
Rodaggio ................................................ 5-4
Ruota, anteriore (per modelli senza
ABS) ................................................... 6-39
Ruota, posteriore (per modelli senza
ABS) ................................................... 6-40
UBR3H0H0.book Page 1 Friday, June 19, 2015 3:48 PM
