2016 YAMAHA MT-03 Notices Demploi (in French)

Entretien périodique et réglage
6-20
6
FAU22393
Contrôle des plaquettes de frein
avant et arrièreContrôler l’usure des plaquettes de frein
avant et arrière aux fréquences spécifiées
dans le tableau des entretiens et grais-
sages périodiques.
FAU22432
Plaquettes de frein avant
Sur chaque plaquette de frein avant fi-
gurent des rainures d’indication d’usure.
Ces rainures permettent de contrôler
l’usure des plaquettes sans devoir démon-
ter le frein. Contrôler l’usure des plaquettes
en vérifiant les rainures. Si une plaquette de
frein est usée au point que ses rainures ont presque disparu, faire remplacer la paire de
plaquettes par un concessionnaire
Yamaha.
FAU36721
Plaquettes
de frein arrière
Sur chaque plaquette de frein arrière fi-
gurent des rainures d’indication d’usure.
Ces rainures permettent de contrôler
l’usure des plaquettes sans devoir démon-
ter le frein. Contrôler l’usure des plaquettes
en vérifiant les rainures. Si une plaquette de
frein est usée au point que ses rainures ont
presque disparu, faire remplacer la paire de
plaquettes par un concessionnaire
Yamaha.
FAU40262
Contrôle du niveau d u liquide de
freinAvant de démarrer, s’assurer que le niveau
du liquide de frein dépasse le repère de ni-
veau minimum. S’assurer que le haut du ré-
servoir est à l’horizontale avant de vérifier le
niveau du liquide de frein. Faire l’appoint de
liquide de frein si nécessaire.
Frein avant
1. Rainure d’indication d’usure de plaquette de frein
1
1
1. Rainure d’indication d’usure de plaquette de frein
1 1
1. Repère de niveau minimum
1
UB08F1F0.book Page 20 Friday, October 2, 2015 9:39 AM

Entretien périodique et réglage
6-21
6
Frein arrière
AVERTISSEMENT
FWA16011
Un entretien incorrect peut entraîner la
perte de capacité de freinage. Pren dre
les précautions suivantes :
 Un niveau d u liquide de frein insuffi-
sant pourrait provoquer la forma-
tion de bulles d ’air dans le circuit d e
freinage, ce qui ré duirait l’efficacité
d es freins.
 Nettoyer le bouchon d e remplis-
sage avant de le retirer. Utiliser ex-
clusivement du liqui de de frein DOT
4 provenant d’un bi don neuf. 
Utiliser uniquement le liqui de de
frein spécifié, sous peine de risquer
d ’abîmer les joints en caoutchouc,
ce qui provoquerait une fuite.
 Toujours faire l’appoint avec un li-
qui de de frein du même type que
celui qui se trouve d ans le circuit.
L’ajout d’un liqui de de frein autre
que le DOT 4 risque de provoquer
une réaction chimique nuisible.
 Veiller à ne pas laisser pénétrer
d’eau ni des poussières dans le ré-
servoir de liqui de de frein. L’eau
abaisse nettement le point d’
ébulli-
tion du liqui de et risque d e provo-
quer un bouchon de vapeur ou “va-
por lock” ; la crasse risque
d ’obstruer les valves du système
hy draulique ABS.
ATTENTION
FCA17641
Le liqui de de frein risque d’en dommager
les surfaces peintes ou en plastique.
Toujours essuyer soigneusement toute
trace de liqui de renversé.L’usure des plaquettes de frein entraîne
une baisse progressive du niveau du li-
quide de frein. Un niveau de liquide bas
peut signaler l’usure des plaquettes ou la présence d’une fuite dans le circuit de
frein ; il convient dès lors de contrôler
l’usure des plaquettes et l’étanchéité du
circuit de frein. Si le niveau du liquide de
frein diminue soudainement, faire contrôler
le véhicule par un concessionnaire Yamaha
avant de reprendre la route.
1. Repère de niveau minimumLiqui
de de frein spécifié :
DOT 4
1
UB08F1F0.book Page 21 Friday, October 2, 2015 9:39 AM

Entretien périodique et réglage
6-22
6
FAU22733
Changement du liqui de de freinFaire changer le liquide de frein par un con-
cessionnaire Yamaha aux fréquences spé-
cifiées dans le tableau des entretiens et
graissages périodiques. Il convient égale-
ment de faire remplacer les bagues d’étan-
chéité de maître-cylindre et d’étrier, ainsi
que les durites de frein aux fréquences in-
diquées ci-dessous ou chaque fois qu’elles
sont endommagées ou qu’elles fuient.
 Bagues d’étanchéité : Remplacer
tous les deux ans.
 Durites de frein : Remplacer tous les
quatre ans.
FAU22762
Tension de la chaîne de trans-
missionContrôler et, si nécessaire, régler la tension
de la chaîne de transmission avant chaque
départ.
FAU22779
Contrôle de la tension d e la chaîne de
transmission 1. Dresser la moto sur sa béquille laté- rale.N.B.Le contrôle et le réglage de la tension de la
chaîne de transmission doit se faire sans
charge aucune sur la moto.2. Mettre la boîte de vitesses au point
mort.
3. Mesurer la tens ion comme illustré. 4. Si la tension de la chaîne de transmis-
sion est incorrecte, la régler comme
suit.
FAU62982
Réglage de la tension d e la chaîne de
transmission
Consulter un concessionnaire Yamaha
avant de régler la tension de la chaîne de
transmission. 1. Retirer le capuchon du tendeur de
chaîne de transmission, puis desser-
rer l’écrou d’axe et le contre-écrou de
chaque côté du bras oscillant.
Tension
de la chaîne de
transmission : 35.0–45.0 mm (1.38–1.77 in)1. Tension de la chaîne de transmission
1
UB08F1F0.book Page 22 Friday, October 2, 2015 9:39 AM

Entretien périodique et réglage
6-23
6
2. Pour tendre la chaîne de transmission,
tourner l’écrou de réglage de la ten-
sion de chaque côté du bras oscillant
dans le sens (a). Pour détendre la
chaîne de transmission, tourner
l’écrou de réglage de chaque côté du bras oscillant dans le sens (b), puis
pousser la roue arrière vers l’avant.
ATTENTION :
Une chaîne mal ten-
d ue impose des efforts excessifs au
moteur et à d ’autres pièces essen-
tielles, et risque de sauter ou d e
casser. Pour éviter ce problème,
veiller à ce que la tension de la
chaîne de transmission soit tou-
jours dans les limites spécifiées.
[FCA10572]
N.B.Se servir des repères d’alignement situés
de part et d’autre du bras oscillant afin de
régler les deux tendeurs de chaîne de transmission de façon identique, et donc,
de permettre un alignement de roue cor-
rect.
3. Serrer l’écrou d’axe, puis serrer les
contre-écrous à leur couple de ser-
rage spécifique.
4. S’assurer que les tendeurs de chaîne sont réglés de la même façon, que la
tension de la chaîne est correcte, et
que la chaîne se déplace sans accroc.
1. Contre-écrou
2. Cache du tendeur de chaîne de transmis-sion
1. Écrou d’axe
12
1
1. Écrou de réglage de la tension de la chaîne de transmission
1
(a)(b)
1. Repères d’alignement
2. Tendeur de chaîne de transmissionCouples de serrage :
Écrou d’axe : 57 Nm (5.7 m·kgf, 41 ft·lbf)
Contre-écrou :
16 Nm (1.6 m·kgf, 12 ft·lbf)
1
2
UB08F1F0.book Page 23 Friday, October 2, 2015 9:39 AM

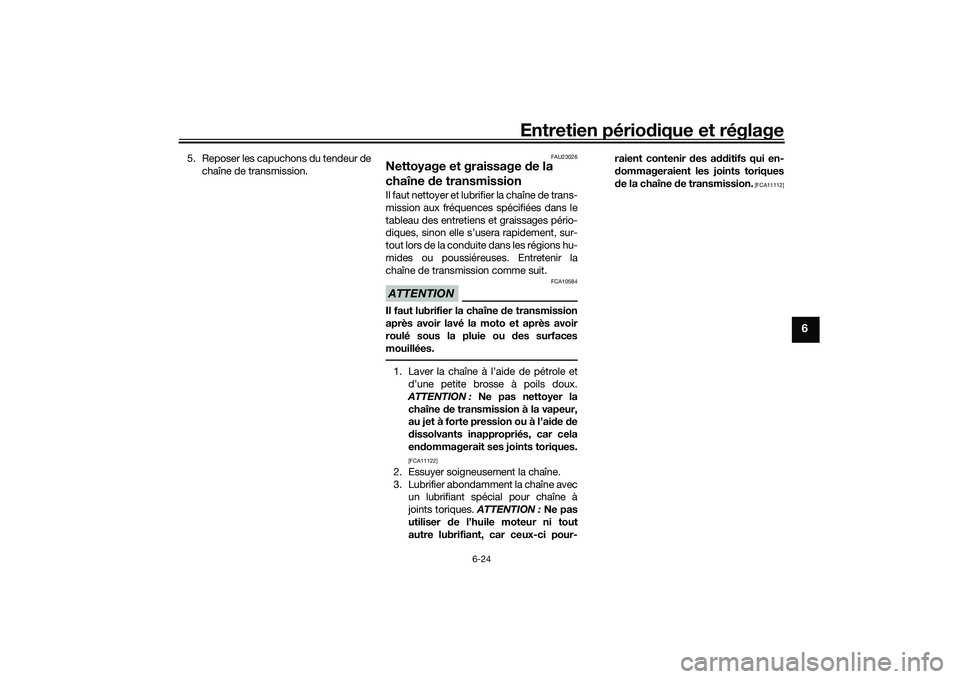

Entretien périodique et réglage
6-24
6
5. Reposer les capuchons du tendeur de
chaîne de transmission.
FAU23026
Nettoyage et graissage de la
chaîne de transmissionIl faut nettoyer et lubrifier la chaîne de trans-
mission aux fréquences spécifiées dans le
tableau des entretiens et graissages pério-
diques, sinon elle s’usera rapidement, sur-
tout lors de la conduite dans les régions hu-
mides ou poussiéreuses. Entretenir la
chaîne de transmission comme suit.ATTENTION
FCA10584
Il faut lubrifier la chaîne d e transmission
après avoir lavé la moto et après avoir
roulé sous la pluie ou des surfaces
mouillées.1. Laver la chaîne à l’aide de pétrole et d’une petite brosse à poils doux.
ATTENTION : Ne pas nettoyer la chaîne de transmission à la vapeur,
au jet à forte pression ou à l’ai de de
d issolvants inappropriés, car cela
en dommagerait ses joints toriques.
[FCA11122]
2. Essuyer soigneusement la chaîne.
3. Lubrifier abondamment la chaîne avec
un lubrifiant spécial pour chaîne à
joints toriques. ATTENTION : Ne pas
utiliser de l’huile moteur ni tout
autre lubrifiant, car ceux-ci pour- raient contenir d
es additifs qui en-
d ommageraient les joints toriques
d e la chaîne d e transmission.
[FCA11112]
UB08F1F0.book Page 24 Friday, October 2, 2015 9:39 AM

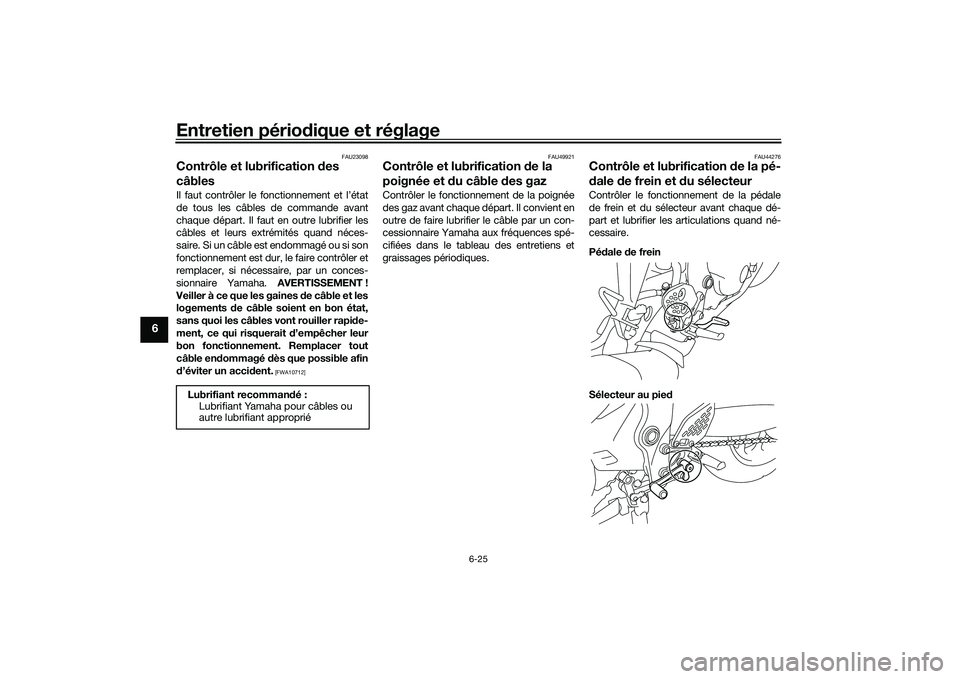

Entretien périodique et réglage
6-25
6
FAU23098
Contrôle et lubrification des
câblesIl faut contrôler le fonctionnement et l’état
de tous les câbles de commande avant
chaque départ. Il faut en outre lubrifier les
câbles et leurs extrémités quand néces-
saire. Si un câble est endommagé ou si son
fonctionnement est dur, le faire contrôler et
remplacer, si nécessaire, par un conces-
sionnaire Yamaha. AVERTISSEMENT !
Veiller à ce que les gaines d e câble et les
logements de câble soient en bon état,
sans quoi les câbles vont rouiller rapi de-
ment, ce qui risquerait d’empêcher leur
bon fonctionnement. Remplacer tout
câble en dommagé dès que possible afin
d ’éviter un acci dent.
[FWA10712] FAU49921
Contrôle et lubrification
de la
poignée et du câble des gazContrôler le fonctionnement de la poignée
des gaz avant chaque départ. Il convient en
outre de faire lubrifier le câble par un con-
cessionnaire Yamaha aux fréquences spé-
cifiées dans le tableau des entretiens et
graissages périodiques.
FAU44276
Contrôle et lubrification de la pé-
d ale de frein et du sélecteurContrôler le fonctionnement de la pédale
de frein et du sélecteur avant chaque dé-
part et lubrifier les articulations quand né-
cessaire.
Péd ale de frein
Sélecteur au pie d
Lubrifiant recomman dé:
Lubrifiant Yamaha pour câbles ou
autre lubrifiant approprié
UB08F1F0.book Page 25 Friday, October 2, 2015 9:39 AM

Entretien périodique et réglage
6-26
6
FAU23144
Contrôle et lubrification des le-
viers de frein et d ’embrayageContrôler le fonctionnement des leviers de
frein et d’embrayage avant chaque départ
et lubrifier les articulations de levier quand
nécessaire.
Levier de frein
Levier d’embrayage
Lubrifiant recomman
dé:
Graisse à base de savon au lithium
Lubrifiants recomman dés :
Levier de frein :
Graisse silicone
Levier d’embrayage : Graisse à base de savon au li-
thium
UB08F1F0.book Page 26 Friday, October 2, 2015 9:39 AM

Entretien périodique et réglage
6-27
6
FAU23203
Contrôle et lubrification de la bé-
quille latéraleContrôler le fonctionnement de la béquille
latérale avant chaque départ et lubrifier son
articulation et les points de contact des
surfaces métalliques quand nécessaire.
AVERTISSEMENT
FWA10732
Si la béquille latérale ne se déploie et ne
se replie pas en d ouceur, la faire contrô-
ler et, si nécessaire, réparer par un con-
cessionnaire Yamaha. Une béquille laté-
rale déployée risque de toucher le sol et
d e distraire le pilote, qui pourrait per dre
le contrôle d u véhicule.
FAUM1653
Lubrification des pivots du bras
oscillantFaire contrôler les pivots du bras oscillant
par un bras oscillant aux fréquences spéci-
fiées dans le tableau des entretiens et
graissages périodiques.
FAU23273
Contrôle de la fourcheIl faut contrôler l’état et le fonctionnement
de la fourche en procédant comme suit aux
fréquences spécifiées dans le tableau des
entretiens et graissages périodiques.
Contrôle de l’état général
S’assurer que les tubes plongeurs ne sont
ni griffés ni endommagés et que les fuites
d’huile ne sont pas importantes.
Contrôle du fonctionnement
1. Placer le véhicule sur un plan horizon- tal et veiller à ce qu’il soit dressé à la
verticale. AVERTISSEMENT ! Pour
éviter les acci dents corporels, caler
soli dement le véhicule pour qu’il ne
puisse se renverser.
[FWA10752]
2. Tout en actionnant le frein avant, ap-
puyer fermement à plusieurs reprises
sur le guidon afin de contrôler si la
fourche se comprime et se détend en
douceur.
Lubrifiant recomman dé:
Graisse à base de savon au lithium
Lubrifiant recommand é:
Graisse à base de savon au lithium
UB08F1F0.book Page 27 Friday, October 2, 2015 9:39 AM
