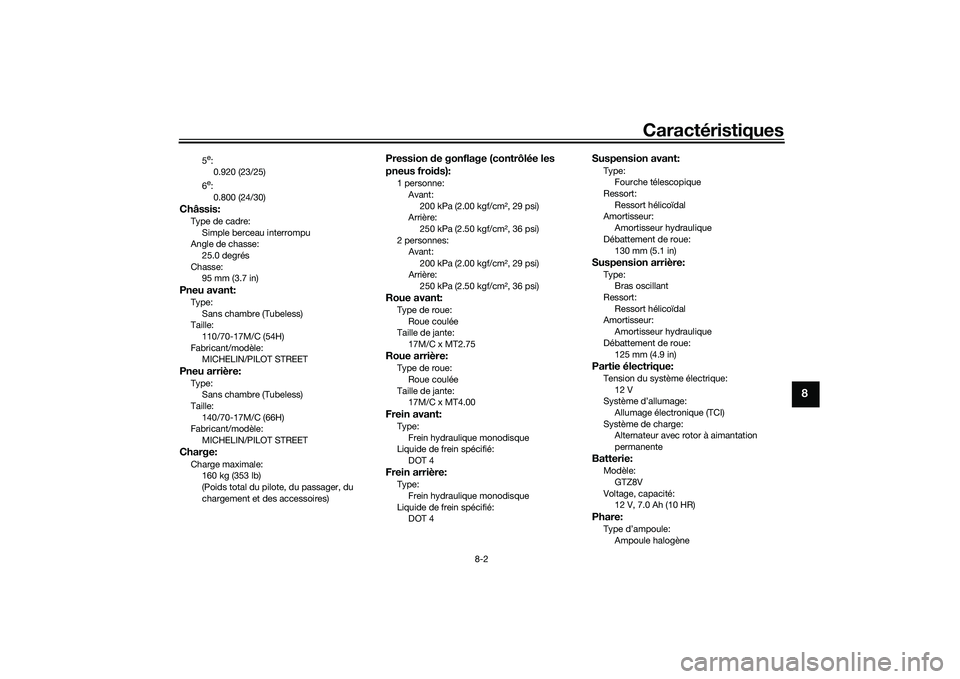

Caractéristiques
8-2
8
5e:0.920 (23/25)
6e: 0.800 (24/30)
Châssis:Type de cadre: Simple berceau interrompu
Angle de chasse:
25.0 degrés
Chasse: 95 mm (3.7 in)Pneu avant:Type:
Sans chambre (Tubeless)
Taille: 110/70-17M/C (54H)
Fabricant/modèle: MICHELIN/PILOT STREETPneu arrière:Type:Sans chambre (Tubeless)
Taille: 140/70-17M/C (66H)
Fabricant/modèle:
MICHELIN/PILOT STREETCharge:Charge maximale:160 kg (353 lb)
(Poids total du pilote, du passager, du
chargement et des accessoires)
Pression d e gonflage (contrôlée les
pneus froi ds):1 personne:
Avant:200 kPa (2.00 kgf/cm2, 29 psi)
Arrière:
250 kPa (2.50 kgf/cm2, 36 psi)
2 personnes: Avant:
200 kPa (2.00 kgf/cm2, 29 psi)
Arrière: 250 kPa (2.50 kgf/cm2, 36 psi)Roue avant:Type de roue:
Roue coulée
Taille de jante: 17M/C x MT2.75Roue arrière:Type de roue:
Roue coulée
Taille de jante: 17M/C x MT4.00Frein avant:Type:
Frein hydraulique monodisque
Liquide de frein spécifié: DOT 4Frein arrière:Type:
Frein hydraulique monodisque
Liquide de frein spécifié: DOT 4
Suspension avant:Type:Fourche télescopique
Ressort:
Ressort hélicoïdal
Amortisseur: Amortisseur hydraulique
Débattement de roue: 130 mm (5.1 in)Suspension arrière:Type:Bras oscillant
Ressort: Ressort hélicoïdal
Amortisseur:
Amortisseur hydraulique
Débattement de roue: 125 mm (4.9 in)Partie électrique:Tension du système électrique:
12 V
Système d’allumage: Allumage électronique (TCI)
Système de charge: Alternateur avec rotor à aimantation
permanenteBatterie:Modèle:
GTZ8V
Voltage, capacité: 12 V, 7.0 Ah (10 HR)Phare:Type d’ampoule:
Ampoule halogène
UB08F1F0.book Page 2 Friday, October 2, 2015 9:39 AM

Caractéristiques
8-3
8
Puissance d’ampoule × quantité:Phare:
H4, 60.0 W/55.0 W x 1
Stop/feu arrière:
LED
Clignotant avant: 10.0 W × 2
Clignotant arrière: 10.0 W × 2
Veilleuse:
LED
Éclairage de la plaque d’immatriculation: 5.0 W × 1
Éclairage des instruments: LED
Témoin de point mort:
LED
Témoin de feu de route: LED
Témoin d’alerte de la pression d’huile: LED
Témoin des clignotants:
LED
Témoin d’avertissement de panne du moteur: LED
Témoin d’avertissement du système ABS: LED
Témoin de changement de vitesse:
LEDFusible:Fusible principal:30.0 A
Fusible de phare:
15.0 A Fusible du système de signalisation:
7.5 A
Fusible d’allumage: 15.0 A
Fusible du moteur du ventilateur de radiateur:
7.5 A
Fusible du bloc de commande ABS: 7.5 A
Fusible du moteur ABS: 30.0 A
Fusible du solénoïde d’ABS:
15.0 A
Fusible de sauvegarde: 7.5 A
UB08F1F0.book Page 3 Friday, October 2, 2015 9:39 AM

Renseignements complémentaires
9-1
9
FAU53562
Numéros d’id entificationNotez le numéro d’identification du véhi-
cule, le numéro de série du moteur et les
codes figurant sur l’étiquette de modèle
dans les espaces prévus ci-dessous. Ces
numéros d’identification sont nécessaires à
l’enregistrement du véhicule auprès des
autorités locales et à la commande de piè-
ces détachées auprès d’un concession-
naire Yamaha.
NUMÉRO D’IDENTIFICATION DU
VÉHICULE :
NUMÉRO DE SÉRIE DU MOTEUR :
RENSEIGNEMENTS FOURNIS SUR
L’ÉTIQUETTE DU MODÈLE :
FAU62971
Numéro d’id entification du véhicule
Le numéro d’identification du véhicule est
poinçonné sur le cadre sous la selle du pas-
sager. (Voir page 3-18.)N.B.Le numéro d’identification du véhicule sert
à identifier le véhicule et, selon les pays, est
requis lors de son immatriculation.
FAU26442
Numéro de série d u moteur
Le numéro de série du moteur est poin-
çonné sur le carter moteur.
FAU26521
Étiquette des cod es du mo dèle
1. Numéro d’identification du véhicule
1
1. Numéro de série du moteur
1. Étiquette des codes du modèle
1
1
UB08F1F0.book Page 1 Friday, October 2, 2015 9:39 AM

Renseignements complémentaires
9-2
9
L’étiquette des codes du modèle est collée
sur le cadre, sous la selle du passager. (Voir
page 3-18.) Inscrire les renseignements re-
pris sur cette étiquette dans l’espace prévu
à cet effet. Ces renseignements seront né-
cessaires lors de la commande de pièces
de rechange auprès d’un concessionnaire
Yamaha.UB08F1F0.book Page 2 Friday, October 2, 2015 9:39 AM
