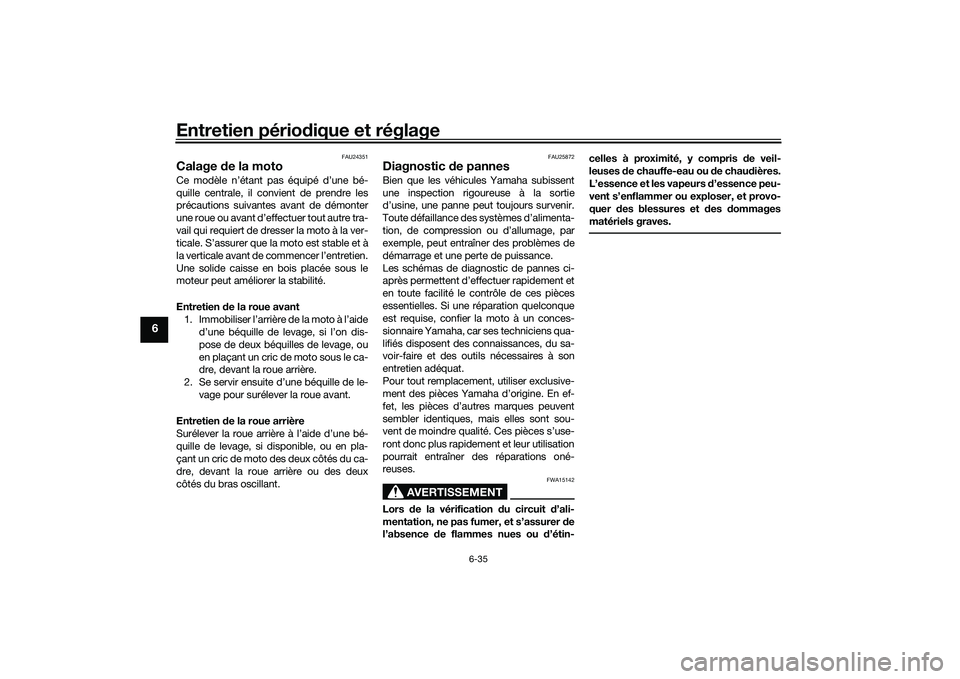

Entretien périodique et réglage
6-35
6
FAU24351
Calage de la motoCe modèle n’étant pas équipé d’une bé-
quille centrale, il convient de prendre les
précautions suivantes avant de démonter
une roue ou avant d’effectuer tout autre tra-
vail qui requiert de dresser la moto à la ver-
ticale. S’assurer que la moto est stable et à
la verticale avant de commencer l’entretien.
Une solide caisse en bois placée sous le
moteur peut améliorer la stabilité.
Entretien de la roue avant
1. Immobiliser l’arrière de la moto à l’aide d’une béquille de levage, si l’on dis-
pose de deux béquilles de levage, ou
en plaçant un cric de moto sous le ca-
dre, devant la roue arrière.
2. Se servir ensuite d’une béquille de le- vage pour surélever la roue avant.
Entretien de la roue arrière
Surélever la roue arri ère à l’aide d’une bé-
quille de levage, si disponible, ou en pla-
çant un cric de moto des deux côtés du ca-
dre, devant la roue arrière ou des deux
côtés du bras oscillant.
FAU25872
Diagnostic de pannesBien que les véhicules Yamaha subissent
une inspection rigoureuse à la sortie
d’usine, une panne peut toujours survenir.
Toute défaillance des systèmes d’alimenta-
tion, de compression ou d’allumage, par
exemple, peut entraîner des problèmes de
démarrage et une perte de puissance.
Les schémas de diagnostic de pannes ci-
après permettent d’effectuer rapidement et
en toute facilité le contrôle de ces pièces
essentielles. Si une réparation quelconque
est requise, confier la moto à un conces-
sionnaire Yamaha, car ses techniciens qua-
lifiés disposent des connaissances, du sa-
voir-faire et des outils nécessaires à son
entretien adéquat.
Pour tout remplacement, utiliser exclusive-
ment des pièces Yamaha d’origine. En ef-
fet, les pièces d’autres marques peuvent
sembler identiques, mais elles sont sou-
vent de moindre qualité. Ces pièces s’use-
ront donc plus rapidement et leur utilisation
pourrait entraîner des réparations oné-
reuses.
AVERTISSEMENT
FWA15142
Lors de la vérification du circuit d ’ali-
mentation, ne pas fumer, et s’assurer d e
l’absence de flammes nues ou d’étin- celles à proximité, y compris
de veil-
leuses de chauffe-eau ou d e chaudières.
L’essence et les vapeurs d’essence peu-
vent s’enflammer ou exploser, et provo-
quer des blessures et des dommages
matériels graves.
UB08F1F0.book Page 35 Friday, October 2, 2015 9:39 AM
Caractéristiques
8-1
8
Dimensions:Longueur hors tout:2090 mm (82.3 in)
Largeur hors tout:
745 mm (29.3 in)
Hauteur hors tout: 1035 mm (40.7 in)
Hauteur de la selle: 780 mm (30.7 in)
Empattement:
1380 mm (54.3 in)
Garde au sol: 160 mm (6.30 in)
Rayon de braquage minimum: 2.7 m (8.86 ft)Poi ds:Poids à vide:
168 kg (370 lb)Moteur:Cycle de combustion:
4 temps
Circuit de refroidissement: Refroidissement liquide
Dispositif de commande des soupapes: Double ACT
Disposition du ou des cylindres:
En ligne
Nombre de cylindres: Bicylindre
Cylindrée: 321 cm3
Alésage × course:
68.0 × 44.1 mm (2.68 × 1.74 in) Taux de compression:
11.2 : 1
Système de démarrage: Démarreur électrique
Système de graissage:
Carter humide
Huile moteur:Marque recommandée:YAMALUBE
Viscosités SAE:
10W-40
Classification d’huile moteur recommandée: API Service de type SG et au-delà, norme
JASO MA
Quantité d’huile moteur: Changement d’huile:
1.80 L (1.90 US qt, 1.58 Imp.qt)
Avec dépose du filtre à huile: 2.10 L (2.22 US qt, 1.85 Imp.qt)Quantité de liqui de de refroi dissement:Vase d’expansion (jusqu’au repère de niveau
maximum):
0.25 L (0.26 US qt, 0.22 Imp.qt)
Radiateur (circuit compris):
0.96 L (1.01 US qt, 0.84 Imp.qt)Filtre à air:Élément du filtre à air:Élément en papier huiléCarburant:Carburant recommandé:Essence ordinaire sans plomb (essence-
alcool [E10] acceptable)
Capacité du réservoir: 14 L (3.7 US gal, 3.1 Imp.gal) Quantité de la réserve:
3.0 L (0.79 US gal, 0.66 Imp.gal)
Injection de carburant:Corps de papillon d’accélération:
Repère d’identification: 2MS2 00Bougie(s):Fabricant/modèle:NGK/CR8E
Écartement des électrodes: 0.7–0.8 mm (0.028–0.031 in)Embrayage:Type d’embrayage:Humide, multidisqueTransmission:Taux de réduction primaire:
3.043 (70/23)
Transmission finale: Chaîne
Taux de réduction secondaire: 3.071 (43/14)
Type de boîte de vitesses:
Prise constante, 6 rapports
Rapport de démultiplication:
1
re:2.500 (35/14)
2e: 1.824 (31/17)
3e: 1.348 (31/23)
4e: 1.087 (25/23)
