Consignes de sécurité
1-2
1
• S’exercer à des endroits où il n’y a
pas de trafic tant que l’on ne s’est
pas complètement familiarisé avec
la moto et ses commandes.
 De nombreux accidents sont provo-
qués par des erreurs de conduite du
pilote de moto. Une erreur typique
consiste à prendre un virage trop large
en raison d’une vitesse excessive ou
un virage trop court (véhicule pas as-
sez incliné pour la vitesse).
• Toujours respecter les limites de vi- tesse et ne jamais rouler plus vite
que ne le permet l’état de la route et
le trafic.
• Toujours signaler clairement son in- tention de tourner ou de changer de
bande de circulation. Rouler dans le
champ de visibilité des automobi-
listes.
 La posture du pilote et celle du passa-
ger est importante pour le contrôle
correct du véhicule.
• Le pilote doit garder les deux mains sur le guidon et les deux pieds sur
les repose-pieds afin de conserver
le contrôle de la moto.
• Le passager doit toujours se tenir des deux mains, soit au pilote, soit
à la poignée du passager ou à la
poignée de manutention, si le mo- dèle en est pourvu, et garder les
deux pieds sur les repose-pieds du
passager. Ne jamais prendre en
charge un passager qui ne puisse
placer fermement ses deux pieds
sur les repose-pieds.
 Ne jamais conduire après avoir ab-
sorbé de l’alcool, certains médica-
ments ou des drogues.
 Cette moto a été conçue pour être uti-
lisée sur route uniquement. Ce n’est
pas un véhicule tout-terrain.
Équipement
La plupart des accidents mortels en moto
résultent de blessures à la tête. Le port du
casque est le seul moyen d’éviter ou de li-
miter les blessures à la tête.  Toujours porter un casque homolo-
gué.
 Porter une visière ou des lunettes de
protection. Si les yeux ne sont pas
protégés, le vent risque de troubler la
vue et de retarder la détection des
obstacles.
 Porter des bottes, une veste, un pan-
talon et des gants solides pour se pro-
téger des éraflures en cas de chute.
 Ne jamais porter des vêtements
lâches, car ceux-ci pourraient s’ac-
crocher aux leviers de commande, aux repose-pieds ou même aux
roues, ce qui risque d’être la cause
d’un accident.
 Toujours porter des vêtements de
protection qui couvrent les jambes,
les chevilles et les pieds. Le moteur et
le système d’échappement sont brû-
lants pendant ou après la conduite, et
peuvent, dès lors, provoquer des brû-
lures.
 Les consignes ci-dessus s’adressent
également au passager.
Éviter un empoisonnement au mo-
noxy de de carbone
Tous les gaz d’échappement de moteur
contiennent du monoxyde de carbone, un
gaz mortel. L’inhalation de monoxyde de
carbone peut provoquer céphalées, étour-
dissements, somnolence, nausées, confu-
sion mentale, et finalement la mort.
Le monoxyde de carbone est un gaz inco-
lore, inodore et insipide qui peut être pré-
sent même lorsque l’on ne sent ou ne voit
aucun gaz d’échappement. Des niveaux
mortels de monoxyde de carbone peuvent
s’accumuler rapidement et peuvent suffo-
quer rapidement une victime et l’empêcher
de se sauver. De plus, des niveaux mortels
de monoxyde de carbone peuvent persis-
ter pendant des heures, voire des jours
UB08F1F0.book Page 2 Friday, October 2, 2015 9:39 AM

Commandes et instruments
3-16
3
FAU13222
CarburantS’assurer que le niveau d’essence est suf-
fisant.
AVERTISSEMENT
FWA10882
L’essence et les vapeurs d’essence sont
extrêmement inflammables. Pour limiter
les risques d ’incendies et d’explosions,
et donc de blessures, lors des ravitaille-
ments, il convient d e suivre ces instruc-
tions.1. Avant de faire le plein, couper le mo- teur et s’assurer que personne n’a en-
fourché le véhicule. Ne jamais effec-
tuer le plein à proximité d’étincelles,
de flammes ou d’autres sources de
chaleur, telles que les chauffe-eau et
séchoirs, et surtout, ne pas fumer.
2. Ne pas remplir le réservoir de carbu- rant à l’excès. En effectuant le plein de
carburant, veiller à introduire l’embout
du tuyau de la pompe dans l’orifice de
remplissage du réservoir de carbu-
rant. Ne pas remplir au-delà du fond
du tube de remplissage. Comme le
carburant se dilate en se réchauffant,
du carburant risque de s’échapper du
réservoir sous l’effet de la chaleur du
moteur ou du soleil. 3. Essuyer immédiatement toute coulure
de carburant. ATTENTION : Essuyer
immé diatement toute coulure d e
carburant à l’ai de d’un chiffon pro-
pre, sec et doux. En effet, le carbu-
rant risque d’abîmer les surfaces
peintes ou les pièces en plastique.
[FCA10072]
4. Bien veiller à fermer correctement le bouchon du réservoir de carburant.
AVERTISSEMENT
FWA15152
L’essence est délétère et peut provo-
quer blessures ou la mort. Manipuler
l’essence avec pru dence. Ne jamais si-
phonner de l’essence avec la bouche. En
cas d’ingestion d’essence, d’inhalation
importante de vapeur d’essence ou d
’éclaboussure dans les yeux, consulter
immé diatement un mé decin. En cas
d ’éclaboussure d’essence sur la peau,
se laver immé diatement à l’eau et au sa-
von. En cas d’éclaboussure d’essence
sur les vêtements, changer immé diate-
ment de vêtements.
FAU49743
ATTENTION
FCA11401
Utiliser uniquement de l’essence sans
plomb. L’utilisation d’essence avec
plomb en dommagerait gravement cer-
taines pièces d u moteur, telles que les
soupapes, les segments, ainsi que le
système d’échappement.Ce moteur Yamaha fonctionne à l’essence
ordinaire sans plomb d’un indice d’octane
recherche de minimum 95. Si des cogne-
ments ou cliquetis surviennent, utiliser une
1. Tube de remplissage du réservoir de carbu-
rant
2. Niveau de carburant maximum
2
1
Carburant recomman dé:
Essence ordinaire sans plomb (es-
sence-alcool [E10] acceptable)
Capacité du réservoir de carburant :
14 L (3.7 US gal, 3.1 Imp.gal)
Quantité de la réserve :
3.0 L (0.79 US gal, 0.66 Imp.gal)
UB08F1F0.book Page 16 Friday, October 2, 2015 9:39 AM

Utilisation et conseils importants concernant le pilotage
5-4
5
FAU16842
Rodage du moteurLes premiers 1600 km (1000 mi) consti-
tuent la période la plus importante de la vie
du moteur. C’est pourquoi il est indispen-
sable de lire attentivement ce qui suit.
Le moteur étant neuf, il faut éviter de le sou-
mettre à un effort excessif pendant les pre-
miers 1600 km (1000 mi). Les pièces mo-
biles du moteur doivent s’user et se roder
mutuellement pour obte nir les jeux de mar-
che corrects. Pendant cette période, éviter
de conduire à pleins gaz de façon prolon-
gée et éviter tout excès susceptible de pro-
voquer la surchauffe du moteur.
FAU17094
0–1000 km (0–600 mi)
Éviter un fonctionnement prolongé au-delà
de 7000 tr/mn. ATTENTION : Changer
l’huile moteur et remplacer l’élément ou
la cartouche d u filtre à huile après 1000
km (600 mi) d’utilisation.
[FCA10303]
1000–1600 km (600–1000 mi)
Éviter un fonctionnement prolongé au-delà
de 8400 tr/mn.
1600 km (1000 mi) et au- delà
Le véhicule peut être conduit normalement.
ATTENTION
FCA10311
 Ne jamais faire fonctionner le mo-
teur dans la zone rouge du compte-
tours.
 Si un problème quelconque surve-
nait au moteur durant la pério de de
ro dage, consulter immé diatement
un concessionnaire Yamaha.
FAU17214
StationnementPour stationner le véhicule, couper le mo-
teur, puis retirer la clé de contact.
AVERTISSEMENT
FWA10312
 Comme le moteur et le système
d’échappement peuvent d evenir
brûlants, il convient de se garer de
façon à ce que les piétons ou les
enfants ne puissent toucher facile-
ment ces éléments et s’y brûler.
 Ne pas garer le véhicule dans une
d escente ou sur un sol meuble, car
il pourrait facilement se renverser,
ce qui augmenterait les risques de
fuite de carburant et d’incen die.
 Ne pas se garer à proximité d’herbe
ou d’autres matériaux inflam-
mables, car ils présentent un risque
d ’incen die.
UB08F1F0.book Page 4 Friday, October 2, 2015 9:39 AM

Entretien périodique et réglage
6-5
6
FAU1770M
Entretiens pério diques et fréquences de graissageN° ÉLÉMENTS CONTRÔLES OU ENTRETIENS À
EFFECTUER DISTANCE AU COMPTEUR
CON-
TRÔLE AN- NUEL
1000 km
(600 mi) 10000 km
(6000 mi) 20000 km
(12000 mi) 30000 km
(18000 mi) 40000 km
(24000 mi)
1 Élément
du filtre à
air • Remplacer.
√√
2 Tu b e
de vi dange du
filtre à air • Nettoyer.
√√√√√
3Embrayage • Contrôler le fonctionnement.
•Régler.
√√√√√
4 *Frein avant • Contrôler le fonctionnement, le
niveau de liquide et s’assurer de
l’absence de fuite. √√√√√√
• Remplacer les plaquettes de frein. Quand la limite est atteinte.
5 *Frein arrière • Contrôler le fonctionnement, le
niveau de liquide et s’assurer de
l’absence de fuite. √√√√√√
• Remplacer les plaquettes de frein. Quand la limite est atteinte.
6 *Durites de frein • S’assurer de l’absence de cra-
quelures ou autre endommage-
ment.
• Contrôler le cheminement et les colliers. √√√√√
• Remplacer. Tous les 4 ans
7 *Liqui de de frein • Changer. Tous les 2 ans
8 *Roues • Contrôler le voile et l’état. √√√√
UB08F1F0.book Page 5 Friday, October 2, 2015 9:39 AM

Entretien périodique et réglage
6-7
6
17 Axe
de pivot de le-
vier d ’embrayage • Lubrifier à la graisse à base de
savon au lithium. √√√√√
18 Axe
de pivot de sé-
lecteur au pie d• Lubrifier à la graisse à base de
savon au lithium. √√√√√
19 Béquille latérale • Contrôler le fonctionnement.
• Lubrifier à la graisse à base de
savon au lithium. √√√√√
20 *Contacteur
de bé-
quille latérale • Contrôler le fonctionnement.
√√√√√√
21 *Fourche avant • Contrôler le fonctionnement et
s’assurer de l’absence de fuites
d’huile. √√√√
22 *Combiné ressort-
amortisseur • Contrôler le fonctionnement et
s’assurer que l’amortisseur ne fuit
pas. √√√√
23 Huile moteur • Changer. (Voir pages 3-4 et 6-10.)
√Lorsque l’indicateur de ch angement d’huile clignote.
• Contrôler le niveau d’huile et s’assurer de l’absence de fuites
d’huile. Tous les 5000 km (3000 mi)
√
24 Cartouche
du filtre
à huile moteur • Remplacer.
√√√
25 *Circuit
de refroi dis-
sement • Contrôler le niveau de liquide de
refroidissement et s’assurer de
l’absence de fuites de liquide. √√√√√
• Remplacer le liquide de refroidis- sement. Tous les 3 ans
N° ÉLÉMENTS
CONTRÔLES OU ENTRETIENS À
EFFECTUER DISTANCE AU COMPTEUR
CON-
TRÔLE AN- NUEL
1000 km
(600 mi) 10000 km
(6000 mi) 20000 km
(12000 mi) 30000 km
(18000 mi) 40000 km
(24000 mi)UB08F1F0.book Page 7 Friday, October 2, 2015 9:39 AM

Entretien périodique et réglage
6-8
6
FAU18681
N.B. Filtre à air
• L’élément équipant le filtre à air de ce modèle est en papier huilé et est jetable. Il convient dès lors de ne pas le nettoyer à l’air
comprimé sous peine de l’endommager.
• Il convient de remplacer plus fréquemment l’élément si le véhicule est utilisé dans des zones très poussiéreuses ou humides.
 Entretien des freins hydrauliques
• Contrôler régulièrement le niveau du liquide de frein et, si nécessaire, faire l’appoint de liquide.
• Remplacer les composants internes des maîtres-cylindres et des étriers et changer le liquide de frein tous les deux ans.
• Remplacer les durites de frein tous les quatre ans et lorsqu’elles sont craquelées ou endommagées.26 *Contacteur
de feu
stop sur frein avant
et arrière • Contrôler le fonctionnement.
√√√√√√
27 Pièces mobiles et
câbles
• Lubrifier.
√√√√√
28 *Poignée des gaz • Contrôler le fonctionnement.
• Contrôler la garde de la poignée
des gaz et la régler si nécessaire.
• Lubrifier le câble et le boîtier de la poignée des gaz. √√√√√
29 *Éclairage, signalisa-
tion et contacteurs • Contrôler le fonctionnement.
• Régler le faisceau de phare.
√√√√√√
N° ÉLÉMENTS
CONTRÔLES OU ENTRETIENS À
EFFECTUER DISTANCE AU COMPTEUR
CON-
TRÔLE AN- NUEL
1000 km
(600 mi) 10000 km
(6000 mi) 20000 km
(12000 mi) 30000 km
(18000 mi) 40000 km
(24000 mi)
UB08F1F0.book Page 8 Friday, October 2, 2015 9:39 AM

Entretien périodique et réglage
6-10
6
FAUN1150
Huile moteur et cartouche d u
filtre à huileIl faut vérifier le niveau d’huile moteur avant
chaque départ. Il convient également de
changer l’huile et de remplacer la car-
touche du filtre à huile aux fréquences spé-
cifiées dans le tableau des entretiens et
graissages périodiques.
Contrôle du niveau d ’huile moteur
1. Placer le véhicule sur un plan de ni- veau et veiller à ce qu’il soit dressé à
la verticale. Une légère inclinaison
peut entraîner des erreurs de lecture.
2. Mettre le moteur en marche et le faire chauffer pendant quelques minutes,
puis le couper.
3. Attendre quelques minutes que l’huile se stabilise, puis vérifier son niveau à
travers le hublot de contrôle du niveau
d’huile, situé au côté inférieur droit du
carter moteur.N.B.Le niveau d’huile moteur doit se situer entre
les repères de niveau minimum et maxi-
mum.
4. Si le niveau d’huile moteur est inférieur
au repère de niveau minimum, ajouter
de l’huile du type recommandé
jusqu’au niveau spécifié.
Changement de l’huile moteur (avec ou
sans remplacement de la cartouche du
filtre à huile) 1. Dresser le véhicule sur un plan hori- zontal.
2. Mettre le moteur en marche et le faire chauffer pendant quelques minutes,
puis le couper.
3. Placer un bac à vidange sous le mo- teur afin d’y recueillir l’huile usagée. 4. Déposer le carénage après avoir retiré
ses boulons.
5. Retirer le bouchon de remplissage, la vis de vidange et son joint afin de vi-
danger l’huile du carter moteur.1. Bouchon de remplissage de l’huile moteur
2. Hublot de contrôle du niveau d’huile moteur
3. Repère de niveau maximum
4. Repère de niveau minimum
3
4
1
2
1. Carénage
2. Vis
1. Vis de vidange d’huile moteur
2. Joint
1
2
12
UB08F1F0.book Page 10 Friday, October 2, 2015 9:39 AM

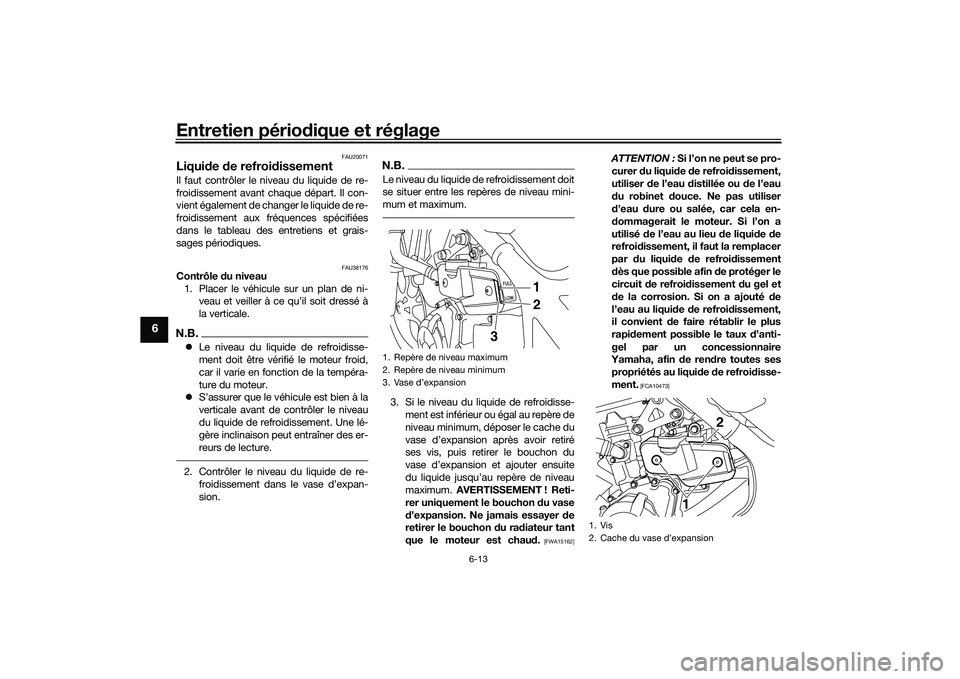

Entretien périodique et réglage
6-13
6
FAU20071
Liqui de de refroid issementIl faut contrôler le niveau du liquide de re-
froidissement avant chaque départ. Il con-
vient également de changer le liquide de re-
froidissement aux fréquences spécifiées
dans le tableau des entretiens et grais-
sages périodiques.
FAU38176
Contrôle du niveau
1. Placer le véhicule sur un plan de ni- veau et veiller à ce qu’il soit dressé à
la verticale.N.B.Le niveau du liquide de refroidisse-
ment doit être vérifié le moteur froid,
car il varie en fonction de la tempéra-
ture du moteur.
 S’assurer que le véhicule est bien à la
verticale avant de contrôler le niveau
du liquide de refroidissement. Une lé-
gère inclinaison peut entraîner des er-
reurs de lecture.2. Contrôler le niveau du liquide de re-
froidissement dans le vase d’expan-
sion.
N.B.Le niveau du liquide de refroidissement doit
se situer entre les repères de niveau mini-
mum et maximum.3. Si le niveau du liquide de refroidisse-ment est inférieur ou égal au repère de
niveau minimum, déposer le cache du
vase d’expansion après avoir retiré
ses vis, puis retirer le bouchon du
vase d’expansion et ajouter ensuite
du liquide jusqu’au repère de niveau
maximum. AVERTISSEMENT ! Reti-
rer uniquement le bouchon du vase
d ’expansion. Ne jamais essayer de
retirer le bouchon du ra diateur tant
que le moteur est chau d.
[FWA15162]
ATTENTION : Si l’on ne peut se pro-
curer du liqui de de refroi dissement,
utiliser de l’eau d istillée ou de l’eau
d u robinet douce. Ne pas utiliser
d ’eau dure ou salée, car cela en-
d ommagerait le moteur. Si l’on a
utilisé de l’eau au lieu d e liquide de
refroi dissement, il faut la remplacer
par du liqui de de refroi dissement
d ès que possible afin de protéger le
circuit de refroi dissement du gel et
d e la corrosion. Si on a ajouté de
l’eau au liqui de de refroi dissement,
il convient de faire rétablir le plus
rapi dement possible le taux d’anti-
gel par un concessionnaire
Yamaha, afin de ren dre toutes ses
propriétés au liqui de de refroi disse-
ment.
[FCA10473]
1. Repère de niveau maximum
2. Repère de niveau minimum
3. Vase d’expansion
1
2
3
1. Vis
2. Cache du vase d’expansion
2
1
UB08F1F0.book Page 13 Friday, October 2, 2015 9:39 AM
