2016 YAMAHA MT-03 Manuale duso (in Italian)

Caratteristiche tecniche
8-2
8
6ª:0.800 (24/30)
Parte ciclistica:Tipo di telaio:
A diamante
Angolo di incidenza: 25.0 gradi
Avancorsa: 95 mm (3.7 in)Pneumatico anteriore:Tipo:Senza camera d'aria
Misura: 110/70-17M/C (54H)
Produttore/modello:
MICHELIN/PILOT STREETPneumatico posteriore:Tipo:Senza camera d'aria
Misura:
140/70-17M/C (66H)
Produttore/modello: MICHELIN/PILOT STREETCarico:Carico massimo:
160 kg (353 lb)
(Peso totale del pilota, del passeggero, del
carico e degli accessori)Pressione pneumatici (misurata a
pneumatici fre ddi):1 persona:
Anteriore:
200 kPa (2.00 kgf/cm2, 29 psi) Posteriore:
250 kPa (2.50 kgf/cm2, 36 psi)
2 persone: Anteriore:200 kPa (2.00 kgf/cm2, 29 psi)
Posteriore: 250 kPa (2.50 kgf/cm2, 36 psi)
Ruota anteriore:Tipo di ruota:Ruota in lega
Dimensioni cerchio: 17M/C x MT2.75Ruota posteriore:Tipo di ruota:Ruota in lega
Dimensioni cerchio: 17M/C x MT4.00Freno anteriore:Tipo:Freno monodisco idraulico
Liquido consigliato: DOT 4Freno posteriore:Tipo:Freno monodisco idraulico
Liquido consigliato: DOT 4Sospensione anteriore:Tipo:Forcella telescopica
Molla: Molla elicoidale
Ammortizzatore:
Ammortizzatore idraulico Escursione ruota:
130 mm (5.1 in)
Sospensione posteriore:Tipo:
Forcellone oscillante
Molla: Molla elicoidale
Ammortizzatore: Ammortizzatore idraulico
Escursione ruota:
125 mm (4.9 in)Impianto elettrico:Tensione impianto:12 V
Sistema d’accensione:
TCI
Sistema di carica: Volano magnete in C.A.Batteria:Modello:
GTZ8V
Tensione, capacità: 12 V, 7.0 Ah (10 HR)Faro:Tipo a lampadina:
Lampada alogenaPotenza lampad ina × q uantità:Faro:
H4, 60.0 W/55.0 W x 1
Lampada stop/fanalino:
LED
Indicatore di direzione anteriore: 10.0 W × 2
UB08H1H0.book Page 2 Friday, October 2, 2015 9:50 AM

Caratteristiche tecniche
8-3
8
Indicatore di direzione posteriore:10.0 W × 2
Luce ausiliaria: LED
Luce targa:
5.0 W × 1
Luce pannello strumenti: LED
Spia del folle: LED
Spia abbagliante:
LED
Spia pressione olio: LED
Spia degli indicatori di direzione: LED
Spia problemi al motore:
LED
Spia dell’ABS: LED
Spia di segnalazione cambio marce: LEDFusibile:Fusibile principale:30.0 A
Fusibile del faro: 15.0 A
Fusibile dell’impianto di segnalazione:
7.5 A
Fusibile dell’accensione: 15.0 A
Fusibile motorino ventola radiatore: 7.5 A Fusibile della centralina dell’ABS:
7.5 A
Fusibile del motorino dell’ABS: 30.0 A
Fusibile del solenoide ABS:
15.0 A
Fusibile di backup: 7.5 A
UB08H1H0.book Page 3 Friday, October 2, 2015 9:50 AM

Informazioni al consumatore
9-1
9
HAU53562
Numeri d’id entificazioneRiportare numero identificazione veicolo,
numero di serie motore e informazioni
dell’etichetta modello qui sotto negli appo-
siti spazi. Questi numeri d’identificazione
sono necessari alla registrazione del veico-
lo presso le autorità competenti della zona
interessata e all’ordinazione di ricambi dai
concessionari Yamaha.
NUMERO IDENTIFICAZIONE VEICOLO:
NUMERO DI SERIE MOTORE:
INFORMAZIONI DELL’ETICHETTA
MODELLO:
HAU62971
Numero i dentificazione veicolo
Il numero identificazione veicolo è impres-
so sul telaio sotto la sella passeggero. (Ve-
dere pagina 3-18.)NOTAIl numero identificazione veicolo serve ad
identificare il vostro veicolo e può venire
utilizzato per registrarl o presso le autorità
competenti della zona interessata.
HAU26442
Numero di serie motore
Il numero di serie motore è impresso sul
carter.
HAU26521
Etichetta mo dello
1. Numero identificazione veicolo
1
1. Numero di serie motore
1. Etichetta modello
1
1
UB08H1H0.book Page 1 Friday, October 2, 2015 9:50 AM

Informazioni al consumatore
9-2
9
L’etichetta del modello è applicata al telaio
sotto la sella del passeggero. (Vedere pagi-
na 3-18.) Registrare le informazioni di que-
sta etichetta nell’apposito spazio. Queste
informazioni sono necessarie per ordinare i
ricambi presso i concessionari Yamaha.UB08H1H0.book Page 2 Friday, October 2, 2015 9:50 AM

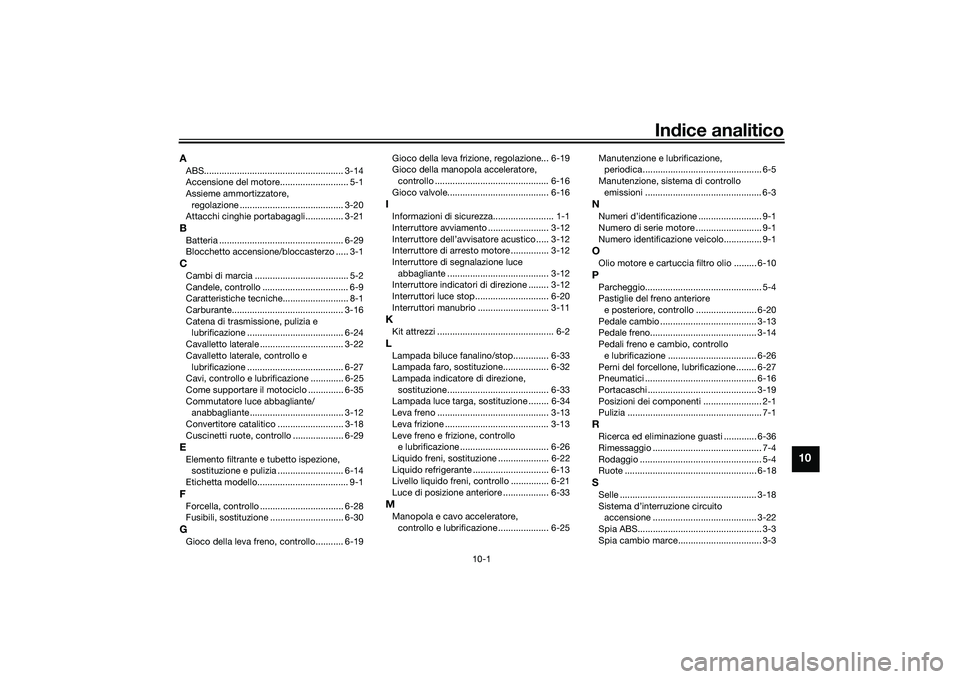

10-1
10
Indice analitico
AABS....................................................... 3-14
Accensione del motore........................... 5-1
Assieme ammortizzatore,
regolazione ......................................... 3-20
Attacchi cinghie portabagagli ............... 3-21BBatteria ................................................. 6-29
Blocchetto accensione/bloccasterzo ..... 3-1CCambi di marcia ..................................... 5-2
Candele, controllo .................................. 6-9
Caratteristiche tecniche.......................... 8-1
Carburante............................................ 3-16
Catena di trasmissione, pulizia e lubrificazione ...................................... 6-24
Cavalletto laterale ................................. 3-22
Cavalletto laterale, controllo e lubrificazione ...................................... 6-27
Cavi, controllo e lubrificazione ............. 6-25
Come supportare il motociclo .............. 6-35
Commutatore luce abbagliante/ anabbagliante..................................... 3-12
Convertitore catalitico .......................... 3-18
Cuscinetti ruote, controllo .................... 6-29EElemento filtrante e tubetto ispezione, sostituzione e pulizia .......................... 6-14
Etichetta modello.................................... 9-1FForcella, controllo ................................. 6-28
Fusibili, sostituzione ............................. 6-30GGioco della leva freno, controllo........... 6-19 Gioco della leva frizione, regolazione... 6-19
Gioco della manopola acceleratore,
controllo ............................................. 6-16
Gioco valvole........................................ 6-16
IInformazioni di sicurezza........................ 1-1
Interruttore avviamento ........................ 3-12
Interruttore dell’avvisatore acustico ..... 3-12
Interruttore di arresto motore ............... 3-12
Interruttore di segnalazione luce
abbagliante ........................................ 3-12
Interruttore indicatori di direzione ........ 3-12
Interruttori luce stop............................. 6-20
Interruttori manubrio ............................ 3-11KKit attrezzi .............................................. 6-2LLampada biluce fanalino/stop.............. 6-33
Lampada faro, sostituzione.................. 6-32
Lampada indicatore di direzione,
sostituzione........................................ 6-33
Lampada luce targa, sostituzione ........ 6-34
Leva freno ............................................ 3-13
Leva frizione ......................................... 3-13
Leve freno e frizione, controllo e lubrificazione ................................... 6-26
Liquido freni, sostituzione .................... 6-22
Liquido refrigerante .............................. 6-13
Livello liquido freni, controllo ............... 6-21
Luce di posizione anteriore .................. 6-33MManopola e cavo acceleratore, controllo e lubrificazione .................... 6-25 Manutenzione e lubrificazione,
periodica............................................... 6-5
Manutenzione, sistema di controllo emissioni .............................................. 6-3
NNumeri d’identificazione ......................... 9-1
Numero di serie motore .......................... 9-1
Numero identificazione veicolo............... 9-1OOlio motore e cartuccia filtro olio ......... 6-10PParcheggio.............................................. 5-4
Pastiglie del freno anteriore e posteriore, controllo ........................ 6-20
Pedale cambio ...................................... 3-13
Pedale freno.......................................... 3-14
Pedali freno e cambio, controllo e lubrificazione ................................... 6-26
Perni del forcellone, lubrificazione ........ 6-27
Pneumatici ............................................ 6-16
Portacaschi ........................................... 3-19
Posizioni dei componenti ....................... 2-1
Pulizia ..................................................... 7-1RRicerca ed eliminazione guasti ............. 6-36
Rimessaggio ........................................... 7-4
Rodaggio ................................................ 5-4
Ruote .................................................... 6-18SSelle ...................................................... 3-18
Sistema d’interruzione circuito accensione ......................................... 3-22
Spia ABS................................................. 3-3
Spia cambio marce................................. 3-3
UB08H1H0.book Page 1 Friday, October 2, 2015 9:50 AM

Indice analitico
10-2
10
Spia guasto motore ................................ 3-3
Spia indicatore di direzione .................... 3-2
Spia luce abbagliante ............................. 3-2
Spia marcia in folle ................................. 3-2
Spia pressione olio ................................. 3-2
Spie di segnalazione
e di avvertimento .................................. 3-2
Sterzo, controllo ................................... 6-28
Strumento multifunzione......................... 3-4TTabelle di ricerca ed eliminazione guasti .................................................. 6-37
Tappo serbatoio carburante ................. 3-15
Tensione della catena ........................... 6-23
Tubetto sfiato e tubo di troppopieno del serbatoio carburante .................... 3-17VVano portaoggetti ................................. 3-20
Verniciatura opaca, prestare attenzione ............................................. 7-1
UB08H1H0.book Page 2 Friday, October 2, 2015 9:50 AM

UB08H1H0.book Page 3 Friday, October 2, 2015 9:50 AM

PRINTED IN INDONESIA2015.11(H)
DIC183
Istruzioni originali
