2016 YAMAHA MT-03 Manual de utilização (in Portuguese)

Manutenção periódica e ajustes
6-12
6
10. Reabasteça com a quantidade espe-
cificada de óleo do motor recomenda-
do e, depois, instale e aperte a tampa
de enchimento de óleo.
NOTADepois do motor e do sistema de escape
terem arrefecido, certifique-se de que lim-
pa o óleo eventualmente derramado sobre
quaisquer componentes.PRECAUÇÃO
PCA11621
Para evitar o patinar d a embraia-
gem (uma vez que o óleo do motor
também lubrifica a embraiagem),
não misture quaisquer a ditivos quí-
micos. Não utilize óleos com a es-
pecificação para diesel de “CD”
nem óleos d e qualidad e superior à
especifica da. Para além d isso, não
utilize óleos d enominados “ENER-
GY CONSERVING II” ou superiores.
 Certifique-se de que não entra ne-
nhum material estranho no cárter.11. Instale a carenagem, colocando as
respetivas cavilhas.
12. Coloque o motor em funcionamento e
deixe-o ao ralenti durante alguns mi-
nutos enquanto verifica se existem fu-
gas de óleo. Caso haja uma fuga de
óleo, desligue imediatamente o motor
e procure a causa.
NOTADepois de ligar o motor, a luz avisadora da
pressão do óleo do motor deverá desligar-
se.PRECAUÇÃO
PCA20860
Se a luz avisa dora da pressão do óleo
tremeluzir ou permanecer acesa, mes-
mo que o nível de óleo esteja correto,
d esligue ime diatamente o motor e soli-
cite a um concessionário Yamaha que
verifique o veículo.13. Desligue o motor, aguarde alguns mi- nutos até o óleo assentar e, depois,
verifique o nível do óleo e, se necessá-
rio, corrija-o.
1. Cavilha de drenagem do óleo do motor
2. AnilhaBinário de aperto:
Cavilha de drenagem de óleo do
motor: 20 Nm (2.0 m·kgf, 14 ft·lbf)
Óleo do motor recomen dad o:
Consulte a página 8-1.
Quanti dad e de óleo:
Mudança de óleo: 1.80 L (1.90 US qt, 1.58 Imp.qt)
Com remoção do filtro de óleo: 2.10 L (2.22 US qt, 1.85 Imp.qt)
2
1
UB08P1P0.book Page 12 Monday, September 7, 2015 3:14 PM

Manutenção periódica e ajustes
6-13
6
PAU20071
RefrigeranteO nível do refrigerante deve ser verificado
antes de cada viagem. Para além disso, o
refrigerante deve ser substituído nos inter-
valos especificados na tabela de lubrifica-
ção e manutenção periódica.
PAU38176
Verificação do nível de líqui do refrige-
rante 1. Coloque o veículo numa superfície ni- velada e segure-o numa posição ver-
tical.NOTAO nível de refrigerante deve ser verifi-
cado com o motor frio uma vez que
este varia consoante a temperatura
do motor.
 Durante a verificação do nível de refri-
gerante, certifique-se de que o veículo
está totalmente na vertical. Uma ligei-
ra inclinação lateral poderá resultar
numa falsa leitura.2. Verifique o nível de refrigerante no re-
servatório de refrigerante.NOTAO refrigerante deverá situar-se entre as
marcas de nível máximo e mínimo.
3. Se o líquido refrigerante se encontrarna marca de nível mínimo ou abaixo
desta, retire a cobertura do reservató-
rio de refrigerante removendo as res-
petivas cavilhas, retire a tampa do
reservatório de refrigerante e depois
acrescente líquido refrigerante até
atingir a marca do nível máximo.
AVISO! Retire apenas a tampa do
reservatório de refrigerante. Nunca
tente retirar a tampa do ra dia dor
enquanto o motor estiver quente.
[PWA15162]
PRECAUÇÃO: Caso não te-
nha líquid o refrigerante, utilize água
d estila da ou água macia. Não utilize
água dura nem água salga da pois
d anificam o motor. Caso tenha utili-
za do água em vez de líqui do refri- gerante, substitua-a por líqui
do
refrigerante logo que possível, caso
contrário o sistema de refrigeração
não ficará protegi do contra conge-
lação e corrosão. Se tiver si do
acrescenta da água ao líqui do refri-
gerante, solicite a um concessioná-
rio Yamaha que verifique o teor de
anticongelante do líqui do refrige-
rante logo que possível, caso con-
trário a eficácia do líqui do
refrigerante será re duzi da.
[PCA10473]
1. Marca do nível máximo
2. Marca do nível mínimo
3. Reservatório de refrigerante
1
2
3
1. Cavilha
2. Cobertura do reservatório de refrigerante
2
1
UB08P1P0.book Page 13 Monday, September 7, 2015 3:14 PM

Manutenção periódica e ajustes
6-14
6
4. Instale a tampa e depois a cobertura
do reservatório de refrigerante colo-
cando as respetivas cavilhas.
PAU33032
Mu dança do refrigerante
O refrigerante deve ser substituído nos in-
tervalos especificados na tabela de lubrifi-
cação e manutenção periódica. Solicite a
um concessionário Yamaha que mude o
refrigerante. AVISO! Nunca tente retirar a
tampa do ra dia dor enquanto o motor es-
tiver quente.
[PWA10382] PAUN1172
Substituição
do elemento d o fil-
tro de ar e limpeza d o tubo de
inspeçãoO elemento do filtro de ar deve ser substi-
tuído nos intervalos especificados na tabe-
la de lubrificação e manutenção periódica.
Substitua o elemento do filtro de ar mais
frequentemente se a condução for feita em
áreas invulgarmente húmidas ou poeiren-
tas. Além disso, o tubo de inspeção do fil-
tro de ar deve ser frequentemente
verificado e, se necessário, limpo.
Substituição do elemento d o filtro de ar
1. Retire o assento do condutor. (Con-
sulte a página 3-18.)
2. Retire as cavilhas do painel do lado esquerdo. 3. Retire o painel do lado esquerdo, re-
movendo primeiro o prolongamento
inferior no painel da fenda e depois o
prolongamento superior, conforme
ilustrado.
4. Levante as coberturas de borracha e, depois, retire a tampa da caixa do fil-
tro de ar, retirando os parafusos.
1. Tampa do reservatório de refrigeranteCapaci dad e do reservatório de re-
frigerante (até à marca de nível má-
ximo): 0.25 L (0.26 US qt, 0.22 Imp.qt)
1
1. Painel do lado esquerdo
2. Cavilha
1
2
1. Prolongamento
1
UB08P1P0.book Page 14 Monday, September 7, 2015 3:14 PM

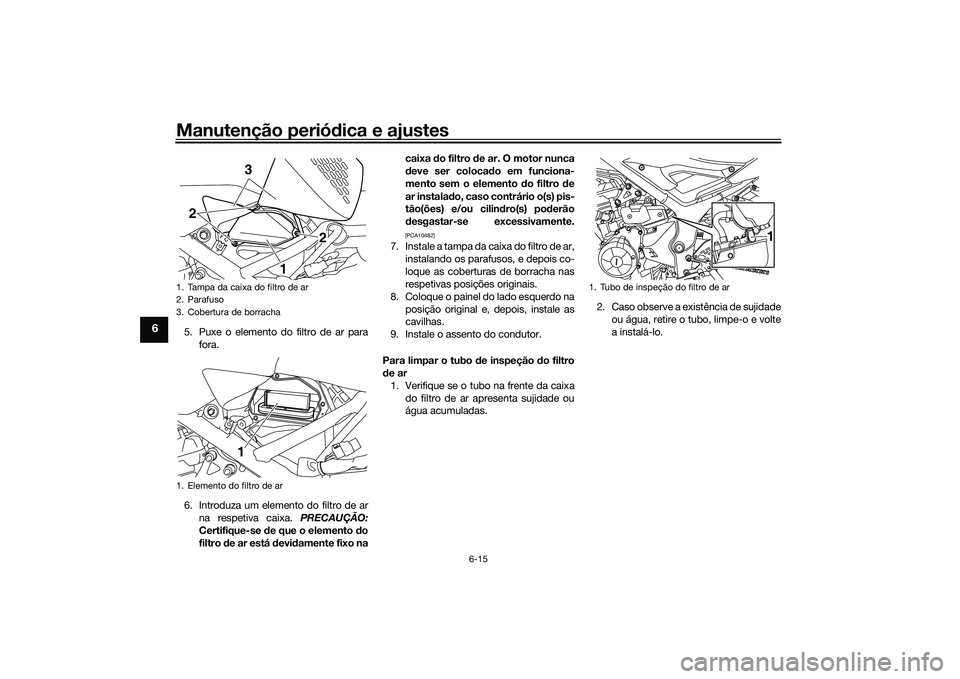

Manutenção periódica e ajustes
6-15
6
5. Puxe o elemento do filtro de ar para
fora.
6. Introduza um elemento do filtro de ar na respetiva caixa. PRECAUÇÃO:
Certifique-se de que o elemento d o
filtro de ar está d evidamente fixo na caixa
do filtro d e ar. O motor nunca
d eve ser coloca do em funciona-
mento sem o elemento do filtro d e
ar instalad o, caso contrário o(s) pis-
tão(ões) e/ou cilin dro(s) po derão
d esgastar-se excessivamente.
[PCA10482]
7. Instale a tampa da caixa do filtro de ar,
instalando os parafusos, e depois co-
loque as coberturas de borracha nas
respetivas posições originais.
8. Coloque o painel do lado esquerdo na posição original e, depois, instale as
cavilhas.
9. Instale o assento do condutor.
Para limpar o tubo de inspeção d o filtro
d e ar
1. Verifique se o tubo na frente da caixa do filtro de ar apresenta sujidade ou
água acumuladas. 2. Caso observe a existência de sujidade
ou água, retire o tubo, limpe-o e volte
a instalá-lo.
1. Tampa da caixa do filtro de ar
2. Parafuso
3. Cobertura de borracha
1. Elemento do filtro de ar
1 2
2 3
1
1. Tubo de inspeção do filtro de ar
1
UB08P1P0.book Page 15 Monday, September 7, 2015 3:14 PM

Manutenção periódica e ajustes
6-16
6
PAU21386
Verificação da folga do punho do
acelera dorMeça a folga do punho do acelerador con-
forme ilustrado.
Verifique periodicamente a folga do punho
do acelerador e, se necessário, solicite a
um concessionário Yamaha que a ajuste.
PAU21402
Folga das válvulasA folga das válvulas muda com a utilização,
resultando numa mistura inadequada de
ar/combustível e/ou ruído no motor. Para
evitar que isto ocorra, a folga das válvulas
deverá ser regulada por um concessionário
Yamaha nos intervalos especificados na
tabela de lubrificação e manutenção perió-
dica.
PAU69760
Pneus Os pneus são o único contacto entre o ve-
ículo e a estrada. A segurança em todas as
condições de condução depende de uma
área relativamente pequena de contacto
com a estrada. Por conseguinte, é essen-
cial manter os pneus sempre em bom esta-
do e substituí-los na altura apropriada
pelos pneus especificados.
Pressão d e ar dos pneus
A pressão de ar dos pneus deverá ser veri-
ficada e, se necessário, ajustada antes de
cada viagem.
AVISO
PWA10504
A utilização deste veículo com a pressão
d os pneus incorreta po de causar feri-
mentos graves ou morte d evido à per da
d e controlo.
 A pressão de ar d os pneus d eve ser
verifica da e ajusta da com os pneus
frios (isto é, quan do a temperatura
d os pneus é igual à temperatura
ambiente).
 A pressão de ar dos pneus tem de
ser ajusta da de acor do com a velo-
ci dad e de con dução e o peso total
1. Folga do punho do aceleradorFolga do punho d o acelerador:
3.0–5.0 mm (0.12–0.20 in)
1
UB08P1P0.book Page 16 Monday, September 7, 2015 3:14 PM

Manutenção periódica e ajustes
6-17
6
do con dutor, passageiro, carga e
acessórios aprova dos para este
mo delo.AVISO
PWA10512
Nunca sobrecarregue o seu veículo. A
utilização de um veículo sobrecarrega-
d o pod e provocar um aci dente.
Inspeção dos pneus
Os pneus devem ser verificados antes de
cada viagem. Se a profundidade da face de
rolamento central atingir o limite especifi-
cado, se o pneu tiver um prego ou frag-
mentos de vidro, ou se o flanco estiver
rachado, solicite a um concessionário
Yamaha que substitua o pneu imediata-
mente.
NOTAOs limites de profundidade do piso dos
pneus poderão diferir de país para país.
Cumpra sempre os regulamentos locais.
AVISO
PWA10472
 Solicite a um concessionário
Yamaha que substitua os pneus ex-
cessivamente gastos. Para além de
ser ilegal, utilizar o veículo com
pneus excessivamente gastos di-
minui a estabili dad e de con dução e
pod e levar a per da de controlo.
 A tarefa d e substituição de to das as
peças relaciona das com as ro das e
os travões, incluind o os pneus,
d eve ser executa da por um conces-
sionário Yamaha, que possui os co-
nhecimentos e experiência
profissional necessários para o fa-
zer.
 Após a substituição de um pneu,
con duza a veloci dad es mo dera das,
uma vez que a superfície do pneu
d everá primeiro ser “ro dad a” para
que desenvolva as respetivas ca-
racterísticas ótimas.
Pressão de ar d os pneus (me did a
com os pneus frios): 1 pessoa:
Frente:200 kPa (2.00 kgf/cm², 29 psi)
Tr á s :
250 kPa (2.50 kgf/cm², 36 psi)
2 pessoas: Frente:
200 kPa (2.00 kgf/cm², 29 psi)
Tr á s : 250 kPa (2.50 kgf/cm², 36 psi)
Carga máxima*: 160 kg (353 lb)
* Peso total com condutor, passagei-
ro, carga e acessórios
1. Flanco do pneu
2. Profundidade do piso do pneuProfun did ad e mínima do piso d o
pneu (frente e trás):
1.6 mm (0.06 in)
UB08P1P0.book Page 17 Monday, September 7, 2015 3:14 PM

Manutenção periódica e ajustes
6-18
6
Informações relativas aos pneus
Este modelo está equipado com pneus
sem câmara de ar e válvulas de ar em bor-
racha.
Os pneus desgastam-se, mesmo que não
sejam usados ou tenham sido usados ape-
nas ocasionalmente. Uma prova de des-
gaste são as fendas no piso do pneu e na
borracha do flanco, por vezes acompanha-
das de deformação da carcaça. Os pneus
velhos e desgastados devem ser verifica-
dos por especialistas em pneus para ga-
rantir que estão em condições para
continuarem a ser usados.
AVISO
PWA10462
Os pneus da frente e de trás d evem ser
d a mesma marca e mo delo; caso con-
trário, as características de con dução
d o veículo pod em ser diferentes, o que
pod eria causar um aci dente.Depois de testes extensivos, apenas os
pneus abaixo listados foram aprovados
para este modelo pela Yamaha.
PAU21963
Ro das d e ligaPara maximizar o desempenho, durabilida-
de e funcionamento seguro do seu veículo,
tenha atenção aos seguintes pontos relati-
vos às rodas especificadas.
 Antes de cada viagem, deverá verifi-
car se os aros das rodas apresentam
fendas, dobras, deformações ou da-
nos. Caso encontre qualquer tipo de
danos, solicite a um concessionário
Yamaha que substitua a roda. Não tente fazer qualquer tipo de reparação
na roda, por pequena que seja. Uma
roda que esteja deformada ou racha-
da deverá ser substituída.
 A roda deve ser equilibrada sempre
que o pneu ou a roda sejam trocados
ou substituídos. Uma roda desequili-
brada pode resultar num fraco de-
sempenho, características de
manuseamento adversas e uma vida
reduzida do pneu.
Pneu
da frente:
Ta m a n h o :
110/70-17M/C (54H)
Fabricante/modelo: MICHELIN/PILOT STREET
Pneu de trás:
Ta m a n h o : 140/70-17M/C (66H)
Fabricante/modelo: MICHELIN/PILOT STREET
UB08P1P0.book Page 18 Monday, September 7, 2015 3:14 PM

Manutenção periódica e ajustes
6-19
6
PAU33892
Ajuste da folga da alavanca da
embraiagemA folga da alavanca da embraiagem deverá
medir 10.0–15.0 mm (0.39–0.59 in) como
ilustrado. Verifique periodicamente a folga
da alavanca da embraiagem e, se necessá-
rio, ajuste como se segue.
Para aumentar a folga da alavanca da em-
braiagem, rode a respetiva cavilha ajusta-
dora na alavanca da embraiagem na
direção (a). Para reduzir a folga da alavanca
da embraiagem, rode a cavilha ajustadora
na direção (b).
NOTACaso não consiga obter a folga especifica-
da para a alavanca da embraiagem seguin-
do os procedimentos descritos acima, faça
o seguinte.1. Rode a cavilha ajustadora na alavanca
da embraiagem totalmente na direção
(a) para desapertar o cabo da em-
braiagem.
2. Desaperte a contraporca situada no
cárter.
3. Para aumentar a folga da alavanca da embraiagem, rode a respetiva porca
ajustadora na direção (a). Para reduzir
a folga da alavanca da embraiagem,
rode a porca ajustadora na direção
(b). 4. Aperte a contraporca.
1. Cavilha ajustadora da folga da alavanca da
embraiagem
2. Contraporca
3. Folga da alavanca da embraiagem
3
(a)
1
2
(b)
1. Contraporca
2. Porca ajustadora da folga da alavanca da
embraiagem
2(b)(a)
1
UB08P1P0.book Page 19 Monday, September 7, 2015 3:14 PM
