2016 YAMAHA MT-03 Manual de utilização (in Portuguese)

Funções dos controlos e instrumentos
3-18
3
PRECAUÇÃO
PCA10702
Utilize apenas gasolina sem chumbo. A
utilização de gasolina com chumbo cau-
sará danos irreparáveis no conversor
catalítico.
PAU62622
AssentosAssento do passageiro
Remoção do assento do passageiro1. Introduza a chave na fechadura do as- sento e rode-a no sentido dos pontei-
ros do relógio.
2. Mantendo a chave nessa posição, le- vante a parte de trás do assento do
passageiro e puxe-o para trás.
Instalação do assento do passageiro1. Introduza os prolongamentos da parte da frente do assento do passageiro
nos suportes do assento tal como ilustrado, e depois empurre a parte de
trás do assento para baixo para o en-
caixar.
2. Retire a chave.
Assento do con dutor
Remoção do assento do condutor
1. Retire o assento do passageiro.
2. Retire a cobertura central, removendo os respetivos parafusos.
1. Fecho do assento do passageiro
2. Desbloquear.
1
2
1. Prolongamento
2. Suporte do assento
1
2
UB08P1P0.book Page 18 Monday, September 7, 2015 3:14 PM

Funções dos controlos e instrumentos
3-19
3
3. Retire o assento do condutor, remo-
vendo as respetivas cavilhas. Levante
a parte traseira do assento do condu-
tor e puxe-o para trás. Instalação do assento do condutor
1. Introduza o prolongamento da parte
da frente do assento do condutor no
suporte do assento, conforme ilustra-
do, e depois coloque o assento na po-
sição original.
2. Instale as cavilhas do assento do con- dutor.
3. Instale a cobertura central, colocando os respetivos parafusos.
4. Instale o assento do passageiro.NOTACertifique-se de que os assentos estão de-
vidamente fixos antes de conduzir o veícu-
lo.
PAU62930
Suportes do capaceteOs suportes do capacete encontram-se
por baixo do assento do passageiro.
Fixação do capacete no respetivo su-
porte
1. Retire o assento do passageiro. (Con- sulte a página 3-18.)
2. Fixe um capacete num suporte de ca-
pacete e, depois, instale corretamente
o assento de passageiro. AVISO!
Nunca con duza com um capacete
preso no suporte d o capacete, uma
vez que este po de bater em obje-
tos, provocan do per da de controlo
e possivelmente um aci dente.
[PWA10162]
1. Cobertura central
2. Parafuso
1. Assento do condutor
2. Cavilha
1 2
1
2
1. Prolongamento
2. Suporte do assento
1
2
1. Suporte de capacete
1
UB08P1P0.book Page 19 Monday, September 7, 2015 3:14 PM

Funções dos controlos e instrumentos
3-20
3
Para libertar um capacete do respetivo
suporte
Retire o assento do passageiro, retire o ca-
pacete do respetivo suporte e volte a insta-
lar o assento.
PAU62550
Compartimento de armazena-
gemO compartimento de armazenagem situa-
se por baixo do assento do passageiro.
(Consulte a página 3-18.)
Quando guardar documentos ou outros ar-
tigos no compartimento de armazenagem,
não se esqueça de os colocar num saco de
plástico para que não se molhem. Quando
lavar o veículo, tenha cuidado para não dei-
xar entrar água no compartimento de ar-
mazenagem.
AVISO
PWA15401
Não exce da a carga máxima de 160 kg
(353 lb) no veículo.
PAU68140
Ajuste d o amortece dorEste amortecedor está equipado com um
anel ajustador de pré-carga da mola.PRECAUÇÃO
PCA10102
Para evitar d anificar o mecanismo, não
tente efetuar ajustes além dos limites
máximo ou mínimo.Ajuste a pré-carga da mola como se segue: 1. Remova a proteção da corrente de transmissão, retirando as cavilhas e
colares.
2. Para aumentar a pré-carga da mola e assim tornar a suspensão mais dura,
rode o anel ajustador na direção (a).
1. Capacete
2. Assento do passageiro
2 1
1. Compartimento de armazenagem
1
1. Protecção da corrente de transmissão
2. Cavilha e colar
2
1
UB08P1P0.book Page 20 Monday, September 7, 2015 3:14 PM

Funções dos controlos e instrumentos
3-21
3
Para reduzir a pré-carga da mola e as-
sim tornar a suspensão mais mole,
rode o anel ajustador na direção (b).
 Alinhe o entalhe adequado do
anel ajustador com o indicador
de posição no amortecedor.
 Utilize a chave inglesa especial e
a barra de extensão, incluídas no
jogo de ferramentas do proprie-
tário, para fazer o ajuste. 3. Instale a proteção da corrente de
transmissão, colocando os colares e
as cavilhas e, depois, aperte as cavi-
lhas em conformidade com o binário
especificado.
PAU15152
Pren ded ores da correia de baga-
gemExiste um prendedor da correia de baga-
gem em cada apoio de pé do passageiro.
1. Barra de extensão
2. Chave inglesa especial
3. Anel ajustador de pré-carga da mola
4. Indicador de posição
7 654321
4
(b)
(a)
3
21
Ponto
de afinação da pré-carga d a
mola:
Mínimo (suave):1
Normal:
3
Máximo (dura): 7
Binário d e aperto:
Cavilha da proteção da corrente de
transmissão: 10 Nm (1.0 m·kgf, 7.2 ft·lbf)
1. Prendedor da correia de bagagem
1
UB08P1P0.book Page 21 Monday, September 7, 2015 3:14 PM

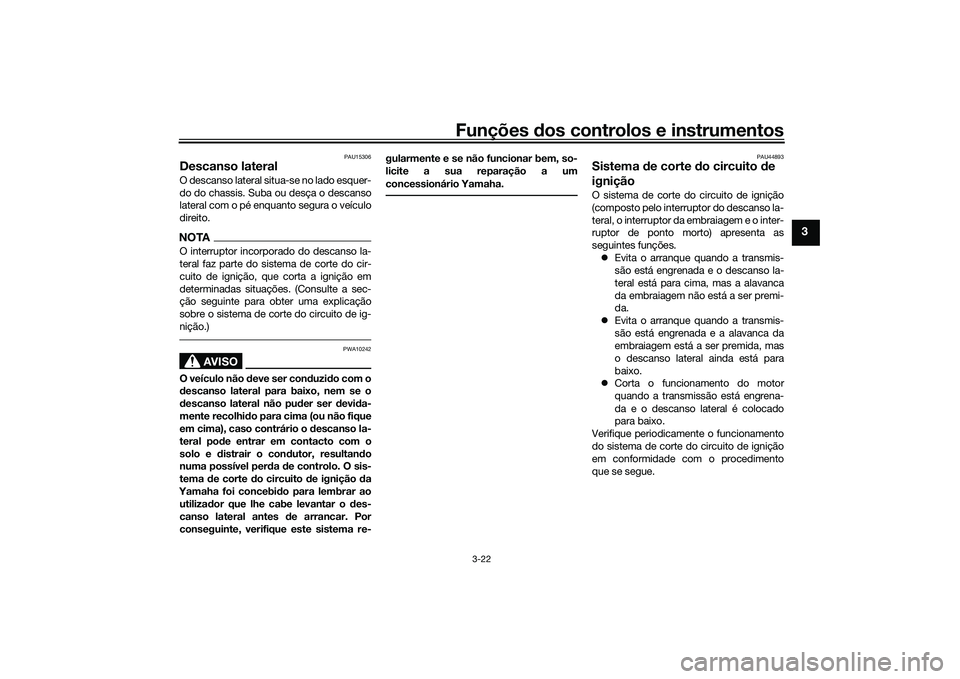

Funções dos controlos e instrumentos
3-22
3
PAU15306
Descanso lateralO descanso lateral situa-se no lado esquer-
do do chassis. Suba ou desça o descanso
lateral com o pé enquanto segura o veículo
direito.NOTAO interruptor incorporado do descanso la-
teral faz parte do sistema de corte do cir-
cuito de ignição, que corta a ignição em
determinadas situações. (Consulte a sec-
ção seguinte para obter uma explicação
sobre o sistema de corte do circuito de ig-
nição.)
AVISO
PWA10242
O veículo não d eve ser conduzi do com o
d escanso lateral para baixo, nem se o
d escanso lateral não pu der ser devi da-
mente recolhi do para cima (ou não fique
em cima), caso contrário o descanso la-
teral po de entrar em contacto com o
solo e d istrair o con dutor, resultan do
numa possível perd a de controlo. O sis-
tema de corte d o circuito de ignição da
Yamaha foi concebi do para lembrar ao
utiliza dor que lhe cabe levantar o des-
canso lateral antes de arrancar. Por
conseguinte, verifique este sistema re- gularmente e se não funcionar bem, so-
licite a sua reparação a um
concessionário Yamaha.
PAU44893
Sistema
de corte d o circuito de
igniçãoO sistema de corte do circuito de ignição
(composto pelo interruptor do descanso la-
teral, o interruptor da embraiagem e o inter-
ruptor de ponto morto) apresenta as
seguintes funções.
 Evita o arranque quando a transmis-
são está engrenada e o descanso la-
teral está para cima, mas a alavanca
da embraiagem não está a ser premi-
da.
 Evita o arranque quando a transmis-
são está engrenada e a alavanca da
embraiagem está a ser premida, mas
o descanso lateral ainda está para
baixo.
 Corta o funcionamento do motor
quando a transmissão está engrena-
da e o descanso lateral é colocado
para baixo.
Verifique periodicamente o funcionamento
do sistema de corte do circuito de ignição
em conformidade com o procedimento
que se segue.
UB08P1P0.book Page 22 Monday, September 7, 2015 3:14 PM

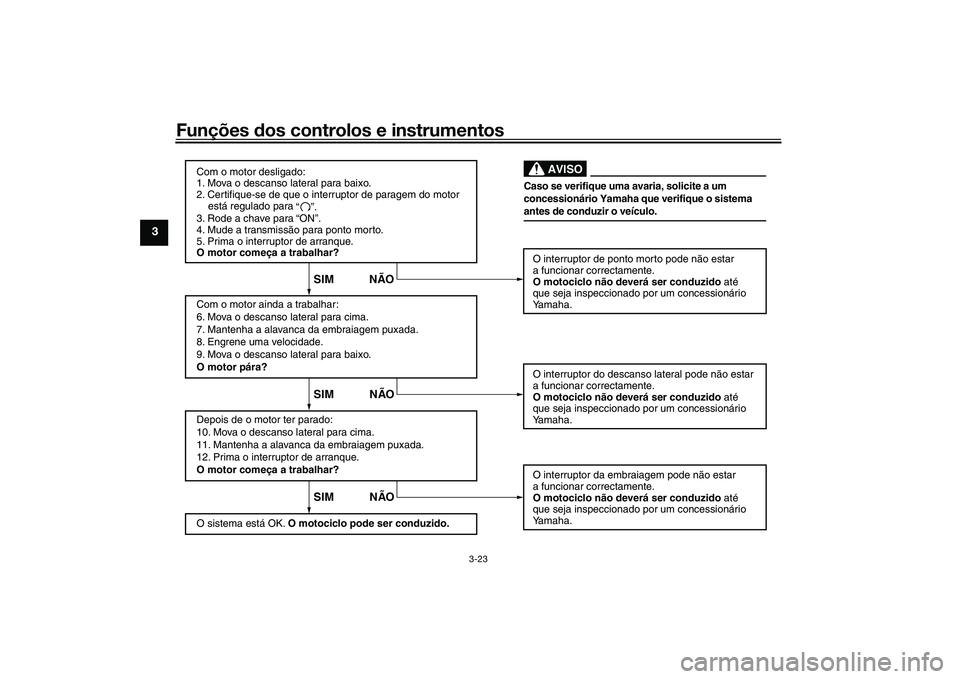

Funções dos controlos e instrumentos
3-23
3
Com o motor desligado:
1. Mova o descanso lateral para baixo.
2. Certifique-se de que o interruptor de paragem do motor
está regulado para
3. Rode a chave para “ON”.
4. Mude a transmissão para ponto morto.
5. Prima o interruptor de arranque.
O motor começa a trabalhar?
Com o motor ainda a trabalhar:
6. Mova o descanso lateral para cima.
7. Mantenha a alavanca da embraiagem puxada.
8. Engrene uma velocidade.
9. Mova o descanso lateral para baixo.
O motor pára?
Depois de o motor ter parado:
10. Mova o descanso lateral para cima.
11. Mantenha a alavanca da embraiagem puxada.
12. Prima o interruptor de arranque.
O motor começa a trabalhar?
O sistema está OK. O motociclo pode ser conduzido. O interruptor de ponto morto pode não estar
a funcionar correctamente.
O motociclo não deverá ser conduzido
até
que seja inspeccionado por um concessionário
Yamaha.
O interruptor do descanso lateral pode não estar
a funcionar correctamente.
O motociclo não deverá ser conduzido até
que seja inspeccionado por um concessionário
Yamaha.
O interruptor da embraiagem pode não estar
a funcionar correctamente.
O motociclo não deverá ser conduzido até
que seja inspeccionado por um concessionário
Yamaha.
SIM NÃO SIM NÃO SIM NÃO
Caso se verifique uma avaria, solicite a um
concessionário Yamaha que verifique o sistema
antes de conduzir o veículo.
AVISO
“ ”.
UB08P1P0.book Page 23 Monday, September 7, 2015 3:14 PM

Para sua segurança – verificações prévias à utilização
4-1
4
PAU15599
Inspecione o seu veículo sempre que o utilizar para garantir que se encontra em perfeitas condições de funcionamento. Cumpra se mpre
os procedimentos e intervalos de inspeção e manutenção descritos no Manual do Utilizador.
AVISO
PWA11152
Se o veículo não for inspecionad o ou mantido em con dições, há mais possibili dad es de ocorrer um acid ente ou danos no equi-
pamento. Não utilize o veículo se detetar algum problema. Se não for possível corrigir um problema através dos proce dimentos
d este manual, solicite a um concessionário Yamaha que inspecione o veículo.Antes de utilizar este veículo, verifique os pontos que se seguem:
ITEM VERIFICAÇÕES PÁGINA
Combustível • Verifique o nível de combustível no respetivo depósito.
• Se necessário, reabasteça.
• Verifique se o tubo de combustível apresenta fuga.
• Verifique se existem obstruções, fendas ou danos no tubo de respiração e no
tubo de descarga do depósito de combustível e verifique as ligações dos tubos. 3-16, 3-17
Óleo d o motor • Verifique o nível de óleo no motor.
• Se necessário, adicione óleo recomendado até ao nível especificado.
• Verifique se o veículo apresenta fugas de óleo. 6-10
Refrigerante • Verifique o nível de refrigerante no reservatório.
• Se necessário, adicione refrigerante recomendado até ao nível especificado.
• Verifique se o sistema de refrigeração tem fugas. 6-13
Travão dianteiro • Verifique o funcionamento.
• Se o travão estiver mole ou esponjoso, solicite a um concessionário Yamaha que
sangre o sistema hidráulico.
• Verifique se as pastilhas do travão apresentam desgaste.
• Se necessário, substitua-os.
• Verifique o nível de líquido no reservatório.
• Se necessário, adicione o líquido dos travões especificado até ao nível especifi- cado.
• Verifique se o sistema hidráulico apresenta fugas. 6-20, 6-21
UB08P1P0.book Page 1 Monday, September 7, 2015 3:14 PM

Para sua segurança – verificações prévias à utilização
4-2
4
Travão traseiro• Verifique o funcionamento.
• Se o travão estiver mole ou esponjoso, solicite a um concessionário Yamaha que
sangre o sistema hidráulico.
• Verifique se as pastilhas do travão apresentam desgaste.
• Se necessário, substitua-os.
• Verifique o nível de líquido no reservatório.
• Se necessário, adicione o líquido dos travões especificado até ao nível especifi- cado.
• Verifique se o sistema hidráulico apresenta fugas. 6-20, 6-21
Embraiagem • Verifique o funcionamento.
• Se necessário, lubrifique o cabo.
• Verifique a folga da alavanca.
• Se necessário, ajuste-a.
6-19
Punho do acelera dor • Certifique-se de que o funcionamento é suave.
• Verifique a folga do punho do acelerador.
• Se necessário, solicite a um concessionár
io Yamaha que ajuste a folga do punho
do acelerador e lubrifique o cabo e o compartimento do punho. 6-16, 6-26
Cabos de controlo • Certifique-se de que o funcionamento é suave.
• Se necessário, lubrifique-a. 6-26
Corrente de transmissão • Verifique a folga da corrente.
• Se necessário, ajuste-a.
• Verifique o estado da corrente.
• Se necessário, lubrifique-a.
6-23, 6-25
Ro das e pneus • Verifique se apresentam danos.
• Verifique o estado dos pneus e a profundidade da face de rolamento.
• Verifique a pressão do ar.
• Se necessário, corrija.
6-16, 6-18
Pe dais do travão e de mu-
d ança de veloci dad e • Certifique-se de que o funcionamento é suave.
• Se necessário, lubrifique os pontos de articulação dos pedais.
6-26
Alavancas do travão e da
embraiagem • Certifique-se de que o funcionamento é suave.
• Se necessário, lubrifique os pontos de articulação da alavanca.
6-27
ITEM VERIFICAÇÕES PÁGINA
UB08P1P0.book Page 2 Monday, September 7, 2015 3:14 PM
