2016 YAMAHA MT-03 Manual de utilização (in Portuguese)

Cuidad os e arrumação do motociclo7-5
7
NOTAAntes de guardar o motociclo, deverá fazer
todas as reparações necessárias.
UB08P1P0.book Page 5 Monday, September 7, 2015 3:14 PM

Especificações
8-1
8
Dimensões:Comprimento total:2090 mm (82.3 in)
Largura total:
745 mm (29.3 in)
Altura total: 1035 mm (40.7 in)
Altura do assento: 780 mm (30.7 in)
Distância entre os eixos:
1380 mm (54.3 in)
Distância mínima do chão: 160 mm (6.30 in)
Raio de viragem mínimo: 2.7 m (8.86 ft)Peso:Massa em vazio:168 kg (370 lb)Motor:Ciclo de combustão:
4 tempos
Sistema de refrigeração: Refrigerado por circulação de líquido
Comando de válvulas: DOHC
Disposição do cilindro:
Em linha
Número de cilindros: 2 cilindro
Cilindrada: 321 cm³
Diâmetro × curso:
68.0 × 44.1 mm (2.68 × 1.74 in) Relação de compressão:
11.2 : 1
Sistema de arranque: Arrancador eléctrico
Sistema de lubrificação:
Cárter húmido
Óleo de motor:Marca recomendada:YAMALUBE
Graus de viscosidade SAE:
10W-40
Grau recomendado do óleo de motor: Tipo SG de Serviço API ou superior, norma
JASO MA
Quantidade de óleo de motor: Mudança de óleo:
1.80 L (1.90 US qt, 1.58 Imp.qt)
Com remoção do filtro de óleo: 2.10 L (2.22 US qt, 1.85 Imp.qt)Quantidade de líquido refrigerante:Reservatório de refrigerante (até à marca de
nível máximo):0.25 L (0.26 US qt, 0.22 Imp.qt)
Radiador (incluindo todas as vias):
0.96 L (1.01 US qt, 0.84 Imp.qt)Filtro de ar:Elemento do filtro de ar:Elemento de papel revestido a óleoCombustível:Combustível recomendado:Gasolina normal sem chumbo (mistura de
gasolina com álcool [E10] aceitável)
Capacidade do depósito de combustível: 14 L (3.7 US gal, 3.1 Imp.gal) Volume da reserva de combustível:
3.0 L (0.79 US gal, 0.66 Imp.gal)
Injecção de combustível:Corpo do acelerador:
Marca da identificação: 2MS2 00Vela(s) de ignição:Fabricante/modelo:NGK/CR8E
Distância do eléctrodo da vela de ignição: 0.7–0.8 mm (0.028–0.031 in)Embraiagem:Tipo de embraiagem:Molhado, multidiscoSistema de transmissão:Relação primária de redução:
3.043 (70/23)
Transmissão final: Corrente
Relação secundária de redução: 3.071 (43/14)
Tipo de transmissão:
Permanentemente engrenada, 6
velocidades
Relação das velocidades:
1.ª: 2.500 (35/14)
2.ª:
1.824 (31/17)
3.ª: 1.348 (31/23)
4.ª: 1.087 (25/23)
UB08P1P0.book Page 1 Friday, October 2, 2015 2:47 PM

Especificações
8-2
8
5.ª:0.920 (23/25)
6.ª: 0.800 (24/30)
Qua dro:Tipo de quadro:
Diamond
Ângulo de avanço: 25.0 graus
Cauda:
95 mm (3.7 in)Pneu dianteiro:Tipo:
Sem câmara de ar
Dimensão:
110/70-17M/C (54H)
Fabricante/modelo: MICHELIN/PILOT STREETPneu traseiro:Tipo:
Sem câmara de ar
Dimensão: 140/70-17M/C (66H)
Fabricante/modelo: MICHELIN/PILOT STREETCarga:Carga máxima:160 kg (353 lb)
(Peso total com condutor, passageiro,
carga e acessórios)
Pressão d e ar do pneu (me did a com
pneus frios):1 pessoa:
Dianteiro:200 kPa (2.00 kgf/cm², 29 psi)
Traseiro:
250 kPa (2.50 kgf/cm², 36 psi)
2 pessoas: Dianteiro:
200 kPa (2.00 kgf/cm², 29 psi)
Traseiro: 250 kPa (2.50 kgf/cm², 36 psi)Ro da dianteira:Tipo de roda:
Roda de liga
Dimensão do aro: 17M/C x MT2.75Ro da traseira:Tipo de roda:
Roda de liga
Dimensão do aro: 17M/C x MT4.00Travão d ianteiro:Tipo:
Travão hidráulico com um disco
Líquido recomendado: DOT 4Travão traseiro:Tipo:
Travão hidráulico com um disco
Líquido recomendado: DOT 4
Suspensão dianteira:Tipo:
Forquilha telescópica
Mola:
Mola helicoidal
Amortecedor: Amortecedor hidráulico
Curso da roda: 130 mm (5.1 in)Suspensão traseira:Tipo:Braço oscilante
Mola: Mola helicoidal
Amortecedor:
Amortecedor hidráulico
Curso da roda: 125 mm (4.9 in)Sistema eléctrico:Tensão do sistema:
12 V
Sistema de ignição: TCI
Sistema de carregamento: Magneto de C.A.Bateria:Modelo:GTZ8V
Voltagem, capacidade: 12 V, 7.0 Ah (10 HR)Farol dianteiro:Tipo de lâmpada:
Lâmpada de halogénio
UB08P1P0.book Page 2 Monday, September 7, 2015 3:14 PM

Especificações
8-3
8
Potência da lâmpad a × quanti dad e:Farol dianteiro:
H4, 60.0 W/55.0 W x 1
Luz do travão/farolim traseiro:
LED
Sinal de mudança de direcção dianteiro: 10.0 W × 2
Sinal de mudança de direcção traseiro: 10.0 W × 2
Mínimos:
LED
Luz da chapa de matrícula: 5.0 W × 1
Iluminação do contador: LED
Indicador luminoso de ponto morto:
LED
Indicador luminoso de máximos: LED
Luz avisadora da pressão do óleo: LED
Indicador luminoso de mudança de direcção:
LED
Luz de advertência de problema no motor: LED
Luz de advertência do ABS: LED
Indicador luminoso do ponto de mudança de
velocidade: LEDFusível:Fusível principal:30.0 A Fusível do farol dianteiro:
15.0 A
Fusível do sistema de sinalização: 7.5 A
Fusível da ignição:
15.0 A
Fusível do motor da ventoinha do radiador: 7.5 A
Fusível da unidade de controlo ABS: 7.5 A
Fusível motor ABS:
30.0 A
Fusível de solenóide ABS: 15.0 A
Fusível de reserva: 7.5 A
UB08P1P0.book Page 3 Monday, September 7, 2015 3:14 PM

Informações para o consumidor
9-1
9
PAU53562
Números de i dentificaçãoRegiste o número de identificação do veí-
culo, o número de série do motor e a infor-
mação da etiqueta do modelo nos espaços
fornecidos a seguir. Estes números de
identificação são necessários quando re-
gistar o veículo nas autoridades da sua
área e sempre que encomende peças so-
bresselentes a um concessionário
Yamaha.
NÚMERO DE IDENTIFICAÇÃO DO
VEÍCULO:
NÚMERO DE SÉRIE DO MOTOR:
INFORMAÇÃO DA ETIQUETA DO
MODELO:
PAU62971
Número de i dentificação do veículo
O número de identificação do veículo está
gravado no chassis por baixo do assento
de passageiro. (Consulte a página 3-18.)NOTAO número de identificação do veículo é uti-
lizado para identificar o seu veículo e pode
ser utilizado para registá-lo na direção-ge-
ral de viação da sua área.
PAU26442
Número de série d o motor
O número de série do motor está gravado
no cárter.
PAU26521
Etiqueta do mo delo
1. Número de identificação do veículo
1
1. Número de série do motor
1. Etiqueta do modelo
1
1
UB08P1P0.book Page 1 Monday, September 7, 2015 3:14 PM

Informações para o consumidor
9-2
9
A etiqueta do modelo está colocada no
chassis por baixo do assento do passagei-
ro. (Consulte a página 3-18.) Registe a in-
formação constante nesta etiqueta no
espaço providenciado para esse efeito
neste manual. Esta informação será neces-
sária para encomendar peças sobresselen-
tes a um concessionário Yamaha.UB08P1P0.book Page 2 Monday, September 7, 2015 3:14 PM

10-1
10
Índice remissivo
AABS....................................................... 3-14
Alavanca da embraiagem ..................... 3-13
Alavanca da embraiagem, ajuste da
folga ................................................... 6-19
Alavanca do travão ............................... 3-13
Alavancas do travão e da embraiagem,
verificação e lubrificação ................... 6-27
Amortecedor, ajuste ............................. 3-20
Armazenagem ........................................ 7-4
Assentos ............................................... 3-18BBagagem, prendedores da correia....... 3-21
Bateria .................................................. 6-30CCabos, verificação e lubrificação ......... 6-26
Colocação do motor em
funcionamento ..................................... 5-1
Combustível.......................................... 3-16
Compartimento de armazenagem........ 3-20
Contador multifuncional ......................... 3-4
Conversor catalítico.............................. 3-17
Cor mate, cuidado .................................. 7-1
Corrente de transmissão, limpeza e lubrificação ......................................... 6-25
Cuidados ................................................ 7-1DDescanso lateral ................................... 3-22
Descanso lateral, verificação e lubrificação ......................................... 6-28
Deteção e resolução de problemas ..... 6-37
Direção, verificação .............................. 6-29
EElemento do filtro de ar e tubo de inspeção, substituição e limpeza....... 6-14
Especificações ....................................... 8-1
Estacionamento ..................................... 5-4
Etiqueta do modelo ................................ 9-1FFolga da alavanca do travão, verificação.......................................... 6-20
Folga da corrente de transmissão ....... 6-23
Folga das válvulas................................ 6-16
Folga do punho do acelerador, verificação.......................................... 6-16
Forquilha dianteira, verificação ............ 6-29
Fusíveis, substituição ........................... 6-31IIndicadores luminosos e luzes de
advertência .......................................... 3-2
Indicador luminoso de máximos ............ 3-2
Indicador luminoso de mudança de
direção ................................................. 3-2
Indicador luminoso de ponto morto....... 3-2
Indicador luminoso do ponto de
mudança de velocidade ...................... 3-4
Informações relativas à segurança ........ 1-1
Interruptor da buzina............................ 3-12
Interruptor de arranque ........................ 3-12
Interruptor de farol alto/baixo .............. 3-12
Interruptor de paragem do motor ........ 3-12
Interruptor de ultrapassagem............... 3-12
Interruptor do sinal de mudança de direção ............................................... 3-12
Interruptores das luzes dos travões..... 6-20
Interruptores do guiador ...................... 3-12 Interruptor principal/bloqueio da
direção.................................................. 3-1
JJogo de ferramentas............................... 6-2LLâmpada da luz da chapa de
matrícula, substituição ....................... 6-35
Lâmpada do farol dianteiro, substituição ........................................ 6-33
Lâmpada do sinal de mudança de direção, substituição .......................... 6-34
Líquido dos travões, mudança ............. 6-23
Localizações das peças ......................... 2-1
Luz avisadora da pressão do óleo.......... 3-2
Luz de advertência de problema no
motor .................................................... 3-3
Luz de advertência do ABS .................... 3-3
Luz do travão/farolim traseiro............... 6-34MManutenção e lubrificação, periódica .... 6-5
Manutenção, sistema de controlo das emissões .............................................. 6-3
Mínimos ................................................ 6-34
Mudança de velocidades ....................... 5-2NNível de líquido dos travões, verificação .......................................... 6-21
Número de identificação do veículo ....... 9-1
Número de série do motor...................... 9-1
Números de identificação....................... 9-1OÓleo do motor e cartucho do filtro de óleo ..................................................... 6-10
UB08P1P0.book Page 1 Monday, September 7, 2015 3:14 PM

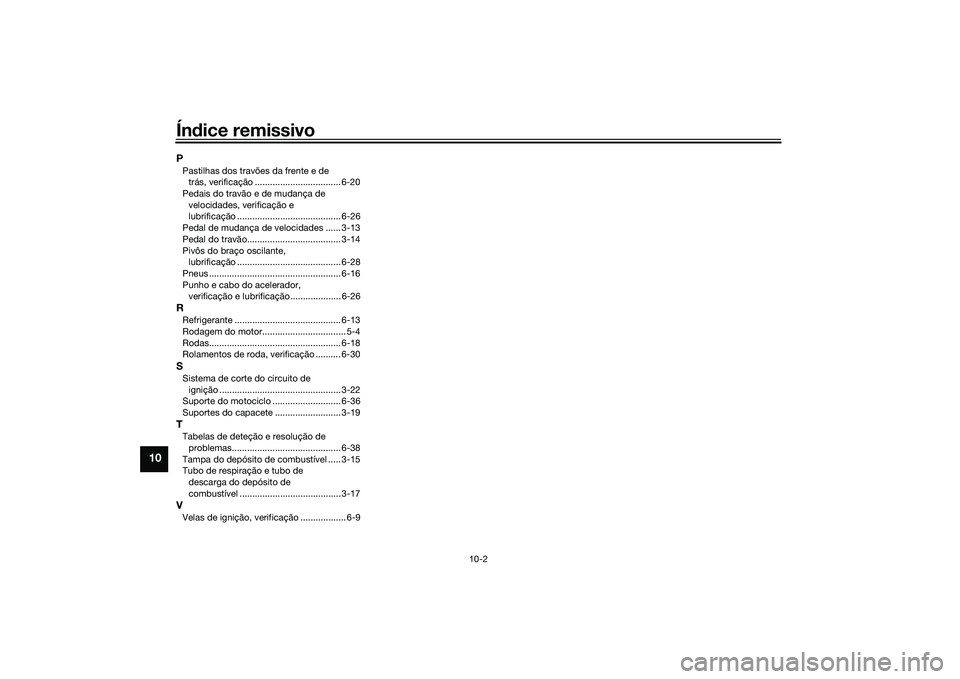

Índice remissivo
10-2
10
PPastilhas dos travões da frente e de
trás, verificação .................................. 6-20
Pedais do travão e de mudança de
velocidades, verificação e
lubrificação ......................................... 6-26
Pedal de mudança de velocidades ...... 3-13
Pedal do travão..................................... 3-14
Pivôs do braço oscilante, lubrificação ......................................... 6-28
Pneus .................................................... 6-16
Punho e cabo do acelerador, verificação e lubrificação .................... 6-26RRefrigerante .......................................... 6-13
Rodagem do motor................................. 5-4
Rodas.................................................... 6-18
Rolamentos de roda, verificação .......... 6-30SSistema de corte do circuito de
ignição ................................................ 3-22
Suporte do motociclo ........................... 6-36
Suportes do capacete .......................... 3-19TTabelas de deteção e resolução de
problemas........................................... 6-38
Tampa do depósito de combustível ..... 3-15
Tubo de respiração e tubo de
descarga do depósito de
combustível ........................................ 3-17VVelas de ignição, verificação .................. 6-9
