Entretien périodique et réglage
6-31
6
FAU23252
Lubrification de la suspension
arrière
Faire lubrifier les articulations de la suspen-
sion arrière par un concessionnaire
Yamaha aux fréquences spécifiées dans le tableau des entretiens et graissages pério-
diques.
FAUM1653
Lubrification d es pivots du bras
oscillant
Faire contrôler les pivots du bras oscillant
par un bras oscillant aux fréquences spéci-
fiées dans le tableau des entretiens et
graissages périodiques.
Lubrifiant recomman dé:
Graisse à base de savon au lithium
Lubrifiant recomman dé:
Graisse à base de savon au lithium
UB95F0F0.book Page 31 Thursday, November 5, 2015 3:49 PM

Entretien périodique et réglage
6-32
6
FAU23273
Contrôle de la fourche
Il faut contrôler l’état et le fonctionnement
de la fourche en procédant comme suit aux
fréquences spécifiées dans le tableau des
entretiens et graissages périodiques.
Contrôle de l’état général
S’assurer que les tubes plongeurs ne sont
ni griffés ni endommagés et que les fuites
d’huile ne sont pas importantes.
Contrôle du fonctionnement
1. Placer le véhicule sur un plan horizon- tal et veiller à ce qu’il soit dressé à la
verticale. AVERTISSEMENT ! Pour
éviter les acci dents corporels, caler
soli dement le véhicule pour qu’il ne
puisse se renverser.
[FWA10752]
2. Tout en actionnant le frein avant, ap-
puyer fermement à plusieurs reprises
sur le guidon afin de contrôler si la
fourche se comprime et se détend en
douceur.
ATTENTION
FCA10591
Si la fourche est en dommagée ou si elle
ne fonctionne pas en d ouceur, la faire
contrôler et, si nécessaire, réparer par
un concessionnaire Yamaha.
FAU45512
Contrôle de la d irection
Des roulements de direction usés ou des-
serrés peuvent représenter un danger. Il
convient dès lors de vérifier le fonctionne-
ment de la direction en procédant comme
suit aux fréquences spécifiées dans le ta-
bleau des entretiens et graissages pério-
diques.
1. Dresser le véhicule sur sa béquille centrale. AVERTISSEMENT ! Pour
éviter les acci dents corporels, caler
soli dement le véhicule pour qu’il ne
puisse se renverser.
[FWA10752]
2. Maintenir la base des bras de fourche
et essayer de les déplacer vers l’avant
et l’arrière. Si un jeu quelconque est
ressenti, faire contrôler et, si néces-
saire, réparer la direction par un con-
cessionnaire Yamaha.
UB95F0F0.book Page 32 Thursday, November 5, 2015 3:49 PM

Entretien périodique et réglage
6-33
6
FAU23292
Contrôle des roulements de roue
Contrôler les roulements de roue avant et
arrière aux fréquences spécifiées dans le
tableau des entretiens et graissages pério-
diques. Si le moyeu de roue a du jeu ou si
la roue ne tourne pas régulièrement, faire
contrôler les roulements de roue par un
concessionnaire Yamaha.
FAU73300
Batterie
ATTENTION
FCA22960
Utiliser uniquement la batterie d’origine
YAMAHA spécifiée. L’utilisation d ’une
batterie différente peut entraîner l’échec
d e l’IMU et le calage d u moteur.
La batterie se situe sous le cache A. (Voir
page 6-8.)
La batterie de ce véhicule est de type
plomb-acide à régulation par soupape
(VRLA). Il n’est pas nécessaire de contrôler
le niveau d’électrolyte ni d’ajouter de l’eau
distillée. Il convient toutefois de vérifier la
connexion des câbles de batterie et de res-
serrer, si nécessaire.
AVERTISSEMENT
FWA10761
L’électrolyte de batterie est extrê-
mement toxique, car l’aci de sulfu-
rique qu’il contient peut causer d e
graves brûlures. Éviter tout contact
d ’électrolyte avec la peau, les yeux
ou les vêtements et toujours se pro-
téger les yeux lors de travaux à
proximité d’une batterie. En cas de
contact avec de l’électrolyte, effec-
tuer les PREMIERS SOINS suivants.
EXTERNE : rincer abon damment
à l’eau courante.
1. Batterie
2. Câble positif de batterie (rouge)
3. Câble négatif de batterie (noir)
1 2
3
UB95F0F0.book Page 33 Thursday, November 5, 2015 3:49 PM

Entretien périodique et réglage
6-34
6
INTERNE : boire beaucoup d ’eau
ou de lait et consulter immé diate-
ment un mé decin.
YEUX : rincer à l’eau courante pen dant 15 minutes et consulter
rapi dement un mé decin.
 Les batteries pro duisent de l’hy dro-
gène, un gaz inflammable. Éloigner
la batterie d es étincelles, flammes,
cigarettes, etc., et toujours veiller à
bien ventiler la pièce où l’on re-
charge une batterie, si la charge est
effectuée dans un en droit clos.
 TENIR TOUTE BATTERIE HORS DE
PORTÉE DES ENFANTS.
Charge de la batterie
Confier la charge de la batterie à un con-
cessionnaire Yamaha dès que possible si
elle semble être déchargée. Ne pas oublier
qu’une batterie se décharge plus rapide-
ment si le véhicule est équipé d’accessoi-
res électriques.
ATTENTION
FCA16522
Recourir à un chargeur spécial à tension
constante pour charger les batteries de
type plomb-aci de à régulation par sou-
pape (VRLA). Le recours à un chargeur
d e batterie conventionnel en dommage-
rait la batterie.
Entreposage de la batterie
1. Quand le véhicule est remisé pendant un mois ou plus, déposer la batterie, la
recharger complètement et la ranger
dans un endroit frais et sec.
ATTENTION : Avant de déposer la
batterie, s’assurer d’avoir tourné la
clé sur “OFF”, puis d ébrancher le
câble négatif avant de débrancher
le câble positif.
[FCA16303]
2. Quand la batterie est remisée pour plus de deux mois, il convient de la
contrôler au moins une fois par mois
et de la recharger quand nécessaire.
3. Charger la batterie au maximum avant
de la remonter sur le véhicule.
ATTENTION : Avant de reposer la
batterie, s’assurer d’avoir tourné la
clé sur “OFF”, puis brancher le
câble positif avant d e brancher le
câble négatif.
[FCA16841]
4. Après avoir remonté la batterie, tou-
jours veiller à connecter correctement
ses câbles aux bornes.
ATTENTION
FCA16531
Toujours veiller à ce que la batterie soit
chargée. Remiser une batterie d échar-
gée risque de l’en dommager de façon ir-
réversible.
UB95F0F0.book Page 34 Thursday, November 5, 2015 3:49 PM

Entretien périodique et réglage
6-35
6
FAU54515
Remplacement des fusibles
Le boîtier à fusibles et les fusibles se trou-
vent sous le cache A. (Voir page 6-8.)
Si un fusible est grillé, le remplacer comme
suit.1. Tourner la clé de contact sur “OFF” et éteindre le circuit électrique concerné.
2. Déposer le fusible grillé et le rempla-
cer par un fusible neuf de l’intensité
spécifiée. AVERTISSEMENT ! Ne
pas utiliser d e fusible de calibre su-
périeur à celui recomman dé afin
d ’éviter de gravement en dommager
l’installation électrique, voire de
provoquer un incen die.
[FWA15132]
1. Fusible principal
2. Fusible de rechange
3. Fusible du régulateur de vitesse
4. Fusible de feu stop
5. Boîtier à fusibles
6. Fusible principal 2
5
1
3
4
2
5 26
1. Fusible du moteur ABS
2. Fusible du solénoïde d’ABS
3. Fusible du système d’injection de carburant
4. Fusible de sauvegarde (montre et
immobilisateur antivol)
5. Fusible de papillon des gaz électronique
6. Fusible de phare
7. Fusible de rechange
8. Fusible de commande du moteur YCC-S
9. Fusible de suspension
10.Fusible du système de signalisation
11.Fusible de borne 1 (pour la prise pour accessoire CC)
12.Fusible du bloc de commande ABS
13.Fusible d’allumage
14.Fusible du moteur du ventilateur de radiateur droit
15.Fusible du moteur du ventilateur de radiateur gauche
16.Fusible des feux de détresse
17.Fusible du moteur de pare-brise
15 7
11
10121314
71716
8
1
9
234
5
67
7
UB95F0F0.book Page 35 Thursday, November 5, 2015 3:49 PM

Entretien périodique et réglage
6-36
6
3. Tourner la clé de contact sur “ON” et
allumer le circuit électrique concerné
afin de vérifier si le dispositif électrique
fonctionne. 4. Si le fusible neuf grille immédiatement,
faire contrôler l’installation électrique
par un concessionnaire Yamaha.
Fusibles spécifiés :
Fusible principal:
50.0 A
Fusible principal 2: 30.0 A
Fusible de borne 1: 3.0 A
Fusible de phare:
7.5 A
Fusible feux de stop: 1.0 A
Fusible du système de signalisa-
tion: 7.5 A
Fusible d’allumage: 20.0 A
Fusible du moteur du ventilateur de
radiateur: 10.0 A × 2
Fusible de sauvegarde:
7.5 A
Fusible des feux de détresse: 7.5 A
Fusible du système d’injection de
carburant: 15.0 A
Fusible du bloc de commande ABS: 7.5 A
Fusible du moteur ABS:
30.0 A
Fusible du solénoïde d’ABS: 20.0 A
Fusible de suspension: 15.0 A
Fusible de commande du moteur
YCC-S: 30.0 A
Fusible du régulateur de vitesse:
1.0 A
Fusible du moteur de pare-brise: 20.0 A
Fusible de papillon des gaz électro-
nique: 7.5 A
UB95F0F0.book Page 36 Thursday, November 5, 2015 3:49 PM

Entretien périodique et réglage
6-37
6
FAU72980
Système d’éclairage du véhicule
Ce modèle est équipé d’un système
d’éclairage entièrement à DEL. Aucune am-
poule du véhicule ne peut être remplacée
par l’utilisateur.
Si une ampoule ne s’allume pas, vérifier les
fusibles et faire contrôler le véhicule par un
concessionnaire Yamaha.
ATTENTION
FCA16581
Ne pas coller d e pellicules colorées ni
autres a dhésifs sur la lentille d u phare.
FAU25872
Diagnostic de pannes
Bien que les véhicules Yamaha subissent
une inspection rigoureuse à la sortie
d’usine, une panne peut toujours survenir.
Toute défaillance des systèmes d’alimenta-
tion, de compression ou d’allumage, par
exemple, peut entraîner des problèmes de
démarrage et une perte de puissance.
Les schémas de diagnostic de pannes ci-
après permettent d’effectuer rapidement et
en toute facilité le contrôle de ces pièces
essentielles. Si une réparation quelconque
est requise, confier la moto à un conces-
sionnaire Yamaha, car ses techniciens qua-
lifiés disposent des connaissances, du sa-
voir-faire et des outils nécessaires à son
entretien adéquat.
Pour tout remplacement, utiliser exclusive-
ment des pièces Yamaha d’origine. En ef-
fet, les pièces d’autres marques peuvent
sembler identiques, mais elles sont sou-
vent de moindre qualité. Ces pièces s’use-
ront donc plus rapidement et leur utilisation
pourrait entraîner des réparations oné-
reuses.
AVERTISSEMENT
FWA15142
Lors de la vérification du circuit d ’ali-
mentation, ne pas fumer, et s’assurer de
l’absence de flammes nues ou d’étin-
celles à proximité, y compris de veil-
leuses de chauffe-eau ou d e chaudières.
L’essence et les vapeurs d’essence peu-
vent s’enflammer ou exploser, et provo-
quer des blessures et d es dommages
matériels graves.
UB95F0F0.book Page 37 Thursday, November 5, 2015 3:49 PM

Entretien périodique et réglage
6-38
6
FAU63470

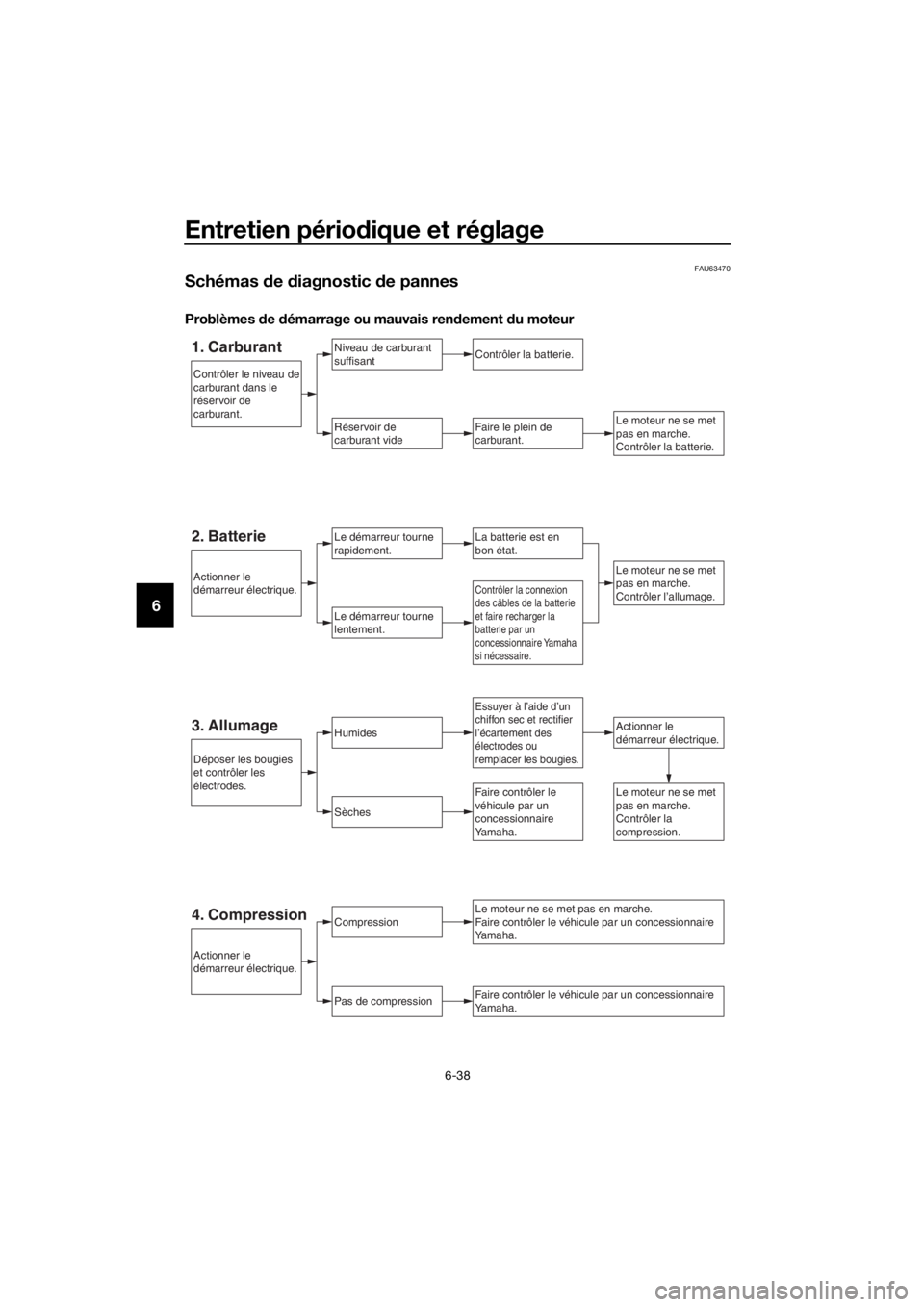

Schémas de diagnostic de pannes
Problèmes de démarrage ou mauvais ren dement du moteur
1. CarburantNiveau de carburant
suffisant
Réservoir de
carburant vide
Contrôler la batterie.
Faire le plein de
carburant.
Le démarreur tourne
rapidement.
Le démarreur tourne
lentement.
Le moteur ne se met
pas en marche.
Contrôler la batterie.
Essuyer à l’aide d’un
chiffon sec et rectifier
l’écartement des
électrodes ou
remplacer les bougies.
Contrôler la connexion
des câbles de la batterie
et faire recharger la
batterie par un
concessionnaire Yamaha
si nécessaire.
2. BatterieLa batterie est en
bon état.
Le moteur ne se met
pas en marche.
Contrôler l’allumage.
3. AllumageHumidesActionner le
démarreur électrique.
Sèches
Compression
Pas de compression
Le moteur ne se met pas en marche.
Faire contrôler le véhicule par un concessionnaire
Yamaha.
Faire contrôler le véhicule par un concessionnaire
Yamaha.
Le moteur ne se met
pas en marche.
Contrôler la
compression.Faire contrôler le
véhicule par un
concessionnaire
Yamaha.
Déposer les bougies
et contrôler les
électrodes.
Actionner le
démarreur électrique.
Actionner le
démarreur électrique.
Contrôler le niveau de
carburant dans le
réservoir de
carburant.
4. Compression
UB95F0F0.book Page 38 Thursday, November 5, 2015 3:49 PM
