Commandes et instruments
3-43
3
4. Installer le rivet démontable.
N.B.
Vérifier que les panneaux des aérations de
carénage sont correctement installés avant
de conduire le véhicule.
FAU39672
Rétroviseurs
Les rétroviseurs sont rabattables vers
l’avant et l’arrière en vue de faciliter le sta-
tionnement dans des espaces étroits. Veil-
ler à remettre les rétroviseurs en place
avant de prendre la route.
AVERTISSEMENT
FWA14372
Ne pas oublier de remettre les rétrovi-
seurs en place avant d e prendre la route.

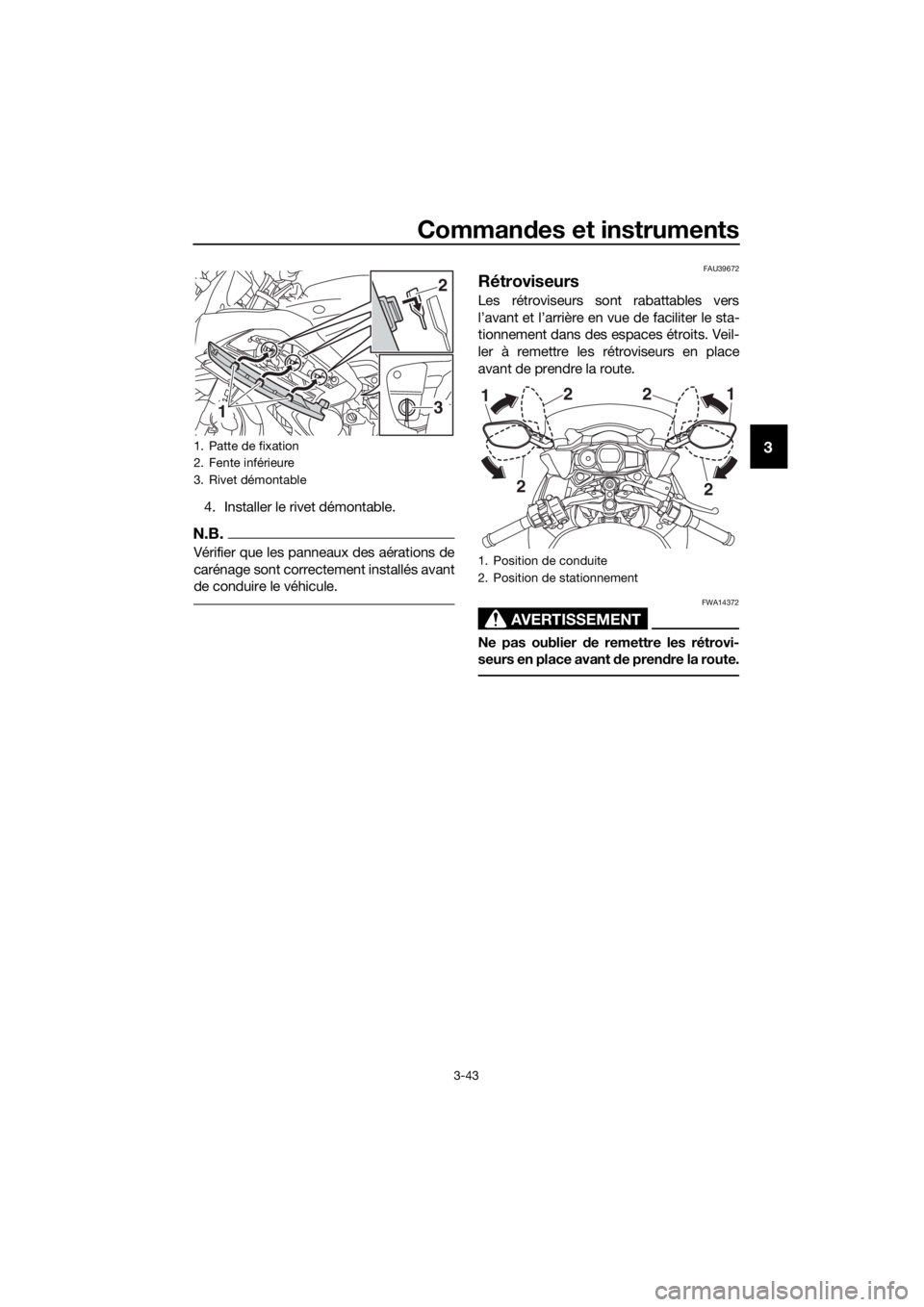

1. Patte de fixation
2. Fente inférieure
3. Rivet démontable
13
2
1. Position de conduite
2. Position de stationnement
2
2
1
2 2
1
UB95F0F0.book Page 43 Thursday, November 5, 2015 3:49 PM

Commandes et instruments
3-44
3
FAU55424
Réglage des suspensions avant
et arrière
Ce modèle est équipé d’un système de
suspension réglable électroniquement. Il
est possible de régler la précontrainte de
l’amortisseur arrière et les forces d’amortis-
sement de la fourche et de l’amortisseur ar-
rière.
AVERTISSEMENT
FWA12423
Veiller à effectuer tout réglage d u bloc
d e compteurs multifonctions lorsque le
véhicule est à l’arrêt. Un réglage effec-
tué pen dant la con duite risque d e dis-
traire et augmente ainsi les risques d’ac-
ci dents.
Précontrainte
Lorsque vous transportez des bagages ou
un passager, utilisez la fonction de réglage
de la précontrainte pour régler le système
de suspension en fonction de la charge. Il y
a 4 réglages de la précontrainte.
N.B.
 La fonction de réglage de la précon-
trainte ne s’affiche que lorsque le mo-
teur tourne.
 Le changement du réglage de la pré-
contrainte modifie également les for-
ces d’amortissement des suspen-
sions avant et arrière en
conséquence. Cf. “Force d’amortisse-
ment” à la page 3-46 pour plus d’in-
formations.
 À propos du fonctionnement à froid :
• En cas d’utilisation de la fonction de réglage de la précontrainte, rien ne
doit peser sur le véhicule.
• Lors de l’utilisation de la fonction de réglage de la précontrainte à des
températures ambiantes proches
de 0 °C (32 °F), ou inférieures, le té-
moin d’alerte du système de sus-
pension réglable électroniquement peut s’allumer afin de protéger le
moteur de la fonction de réglage de
la précontrainte.
• La suspension continuera à fonc- tionner normalement. Seule la fonc-
tion de réglage de la précontrainte
est indisponible.
• Pour réinitialiser le témoin d’alerte
du système de suspension réglable
électroniquement, attendre environ
6 minutes puis tourner la clé sur
“OFF”, ou tourner immédiatement
la clé sur “OFF” puis attendre 6 mi-
nutes.
• Si le témoin d’alerte du système de suspension réglable électronique-
ment reste allumé, il convient de
faire contrôler le système de sus-
pension par un concessionnaire
Yamaha.
Pour régler la précontrainte
1. Tourner la clé sur “ON”, démarrer le
moteur puis mettre la boîte de vi-
tesses au point neutre.
2. Appuyer sur le commutateur de menu “MENU” pour afficher la fonction de
réglage de la précontrainte.

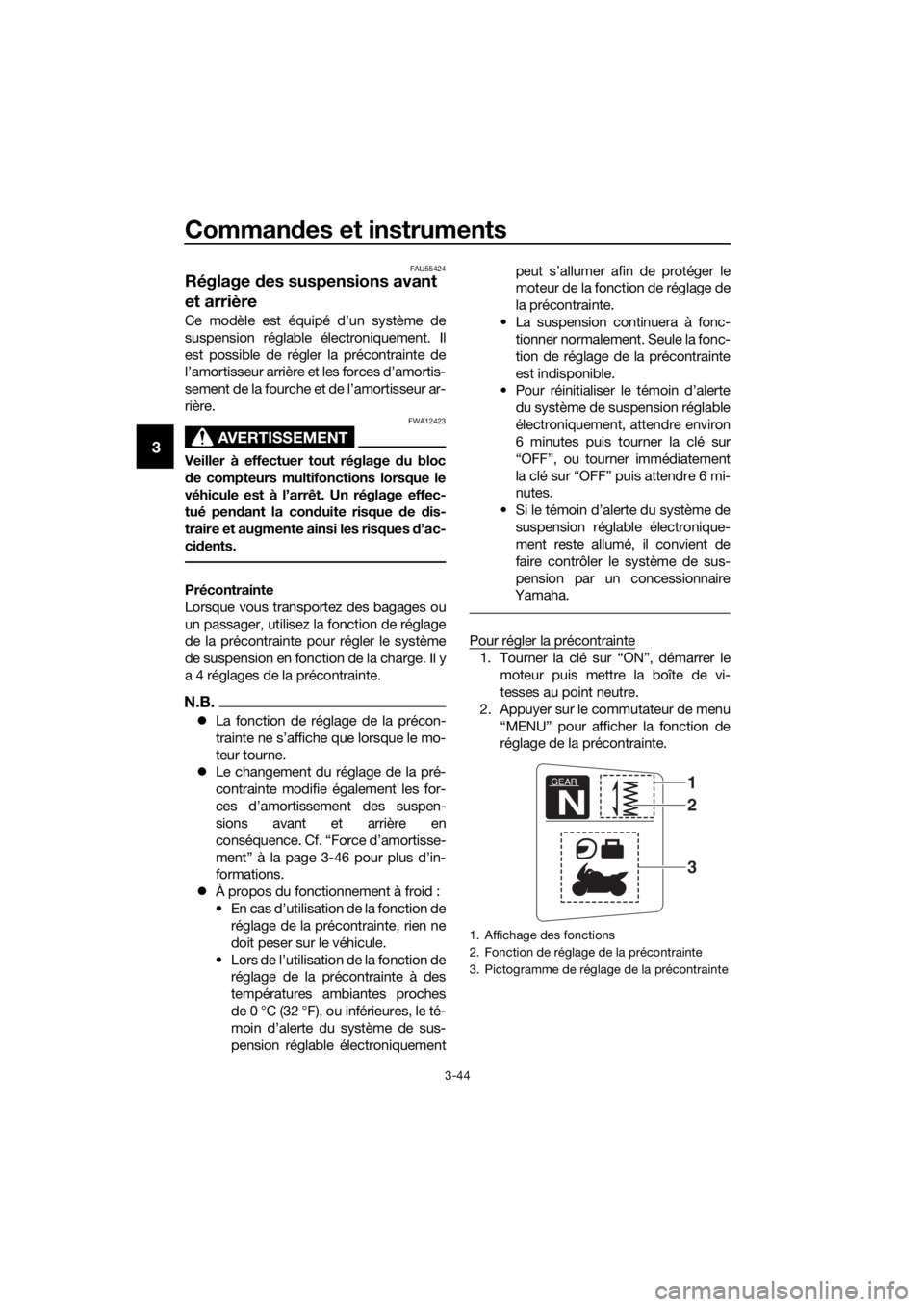

1. Affichage des fonctions
2. Fonction de réglage de la précontrainte
3. Pictogramme de réglage de la précontrainte
GEAR
N
1
3
2
UB95F0F0.book Page 44 Thursday, November 5, 2015 3:49 PM

Commandes et instruments
3-45
3
3. Utiliser le commutateur de sélection
pour sélectionner le pictogramme de
réglage de la précontrainte désiré.
Sélectionner le réglage adéquat parmi
les 4 pictogrammes suivants, en fonc-
tion de la charge de la moto.
Pendant le réglage de la précon-
trainte, l’écran d’information affichera
un groupe de points se déplaçant en
cercle. Dès que le pictogramme sélec-
tionné s’affiche à nouveau, le réglage
de la précontrainte est terminé. Pendant le réglage de la précontrainte,
l’écran d’informations peut changer de la
manière suivante.
 Si la clé est tournée sur “OFF” ou que
le moteur est arrêté pendant le réglage
de la précontrainte, le pictogramme
suivant clignotera pour indiquer que le
réglage actuel de la précontrainte ne
correspond pas au pictogramme.
Dans ce cas, procéder à un nouveau
réglage de la précharge.
 Si le véhicule commence à rouler, le
pictogramme suivant clignotera pour
indiquer que le réglage actuel de la
précontrainte ne correspond pas au
pictogramme. Dans ce cas, arrêter le
véhicule et procéder à un nouveau ré-
glage de la précharge.

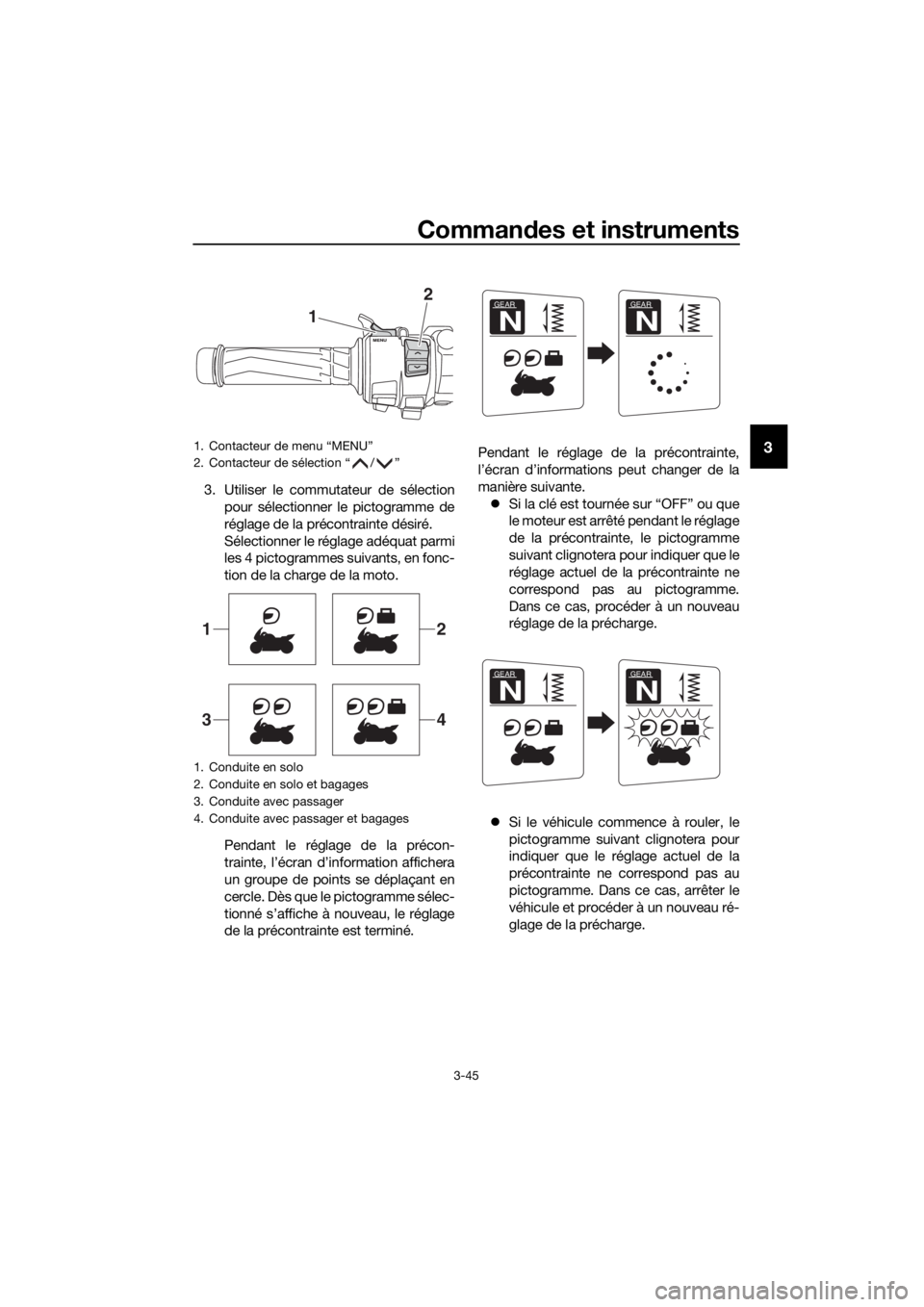

1. Contacteur de menu “MENU”
2. Contacteur de sélection “ / ”
1. Conduite en solo
2. Conduite en solo et bagages
3. Conduite avec passager
4. Conduite avec passager et bagages
1
2
12
34
GEAR
N
GEAR
N
GEAR
N
GEAR
N
UB95F0F0.book Page 45 Thursday, November 5, 2015 3:49 PM

Commandes et instruments
3-46
3 Après plusieurs réglages répétés de la
précontrainte, le pictogramme de ré-
glage de la précontrainte clignotera 4
fois. Il est impossible dès lors de régler
la précontrainte. Attendre environ 6
minutes que le moteur de la fonction
de réglage de la précontrainte refroi-
disse, puis essayer à nouveau de ré-
gler la précontrainte.
Force d’amortissement
Chaque réglage de la précontrainte inclut 3
réglages de la force d’amortissement :
“HARD” (dur), “STD” (standard) et “SOFT”
(souple). Chaque modification du réglage
de la précontrainte s’accompagne d’une
modification correspondante des réglages
de la force d’amortissement. (Le système
de suspension réglable électroniquement
se règle automatiquement sur les derniers
réglages de la force d’amortissement défi-
nis pour ce réglage de précontrainte.) Pour
régler la force d’amortissement de manière plus précise, chaque réglage de la force
d’amortissement peut être défini sur 7 ni-
veaux différents.
N.B.
Si le réglage de la précontrainte n’a pas été
effectué correctement :
 Le réglage de la force d’amortisse-
ment et le niveau de réglage clignote-
ront 4 fois et il est impossible de les ré-
gler tant que le véhicule est à l’arrêt.
 Le pictogramme de réglage de la pré-
contrainte clignotera et il est impossi-
ble de régler la force d’amortissement
tant que le véhicule roule.
Vérifier que la précontrainte a été réglée
correctement avant de régler la force
d’amortissement.
Pour régler la force d’amortissement et le
niveau de la force d’amortissement
1. Tourner la clé de contact sur “ON”.
2. Appuyer sur le commutateur de menu “MENU” pour afficher la fonction de
réglage de la force d’amortissement.
GEAR
1
HARD+3
GEAR
N
GEAR
N
GEAR
N
1. Réglage de la force d’amortissement
2. Niveau de réglage de la force d’amortissement
GEAR
N
HARD+3
2
1
UB95F0F0.book Page 46 Thursday, November 5, 2015 3:49 PM

Commandes et instruments
3-47
3
3. Utiliser le commutateur de sélection
pour sélectionner “HARD”, “STD” ou
“SOFT”.
4. Appuyer sur le contacteur de menu “MENU”.
5. Utiliser le commutateur de sélection
pour sélectionner le niveau désiré
pour le réglage de la force d’amortis-
sement.
N.B.
Le réglage de la force d’amortissement
peut se faire sur 7 niveaux (+3, +2, +1, 0,
–1, –2 et –3). “+3” est le niveau le plus dur,
“–3” le niveau le plus souple.
6. Appuyer sur le contacteur de menu “MENU”.
Si le véhicule se déplace pendant que vous
réglez la force d’amortissement, l’affichage
d’information passe en mode d’affichage.
AVERTISSEMENT
FWA16421
Le combiné ressort-amortisseur arrière
contient de l’azote fortement comprimé.
Lire attentivement et s’assurer d e bien
compren dre les informations ci- dessous
avant de manipuler le combiné ressort-
amortisseur.  Ne pas mod ifier ni tenter d ’ouvrir la
bonbonne.
 Ne pas approcher le combiné res-
sort-amortisseur d’une flamme ou
d e toute autre source de chaleur.
La pression du gaz augmenterait
excessivement, et la bonbonne
pourrait exploser.

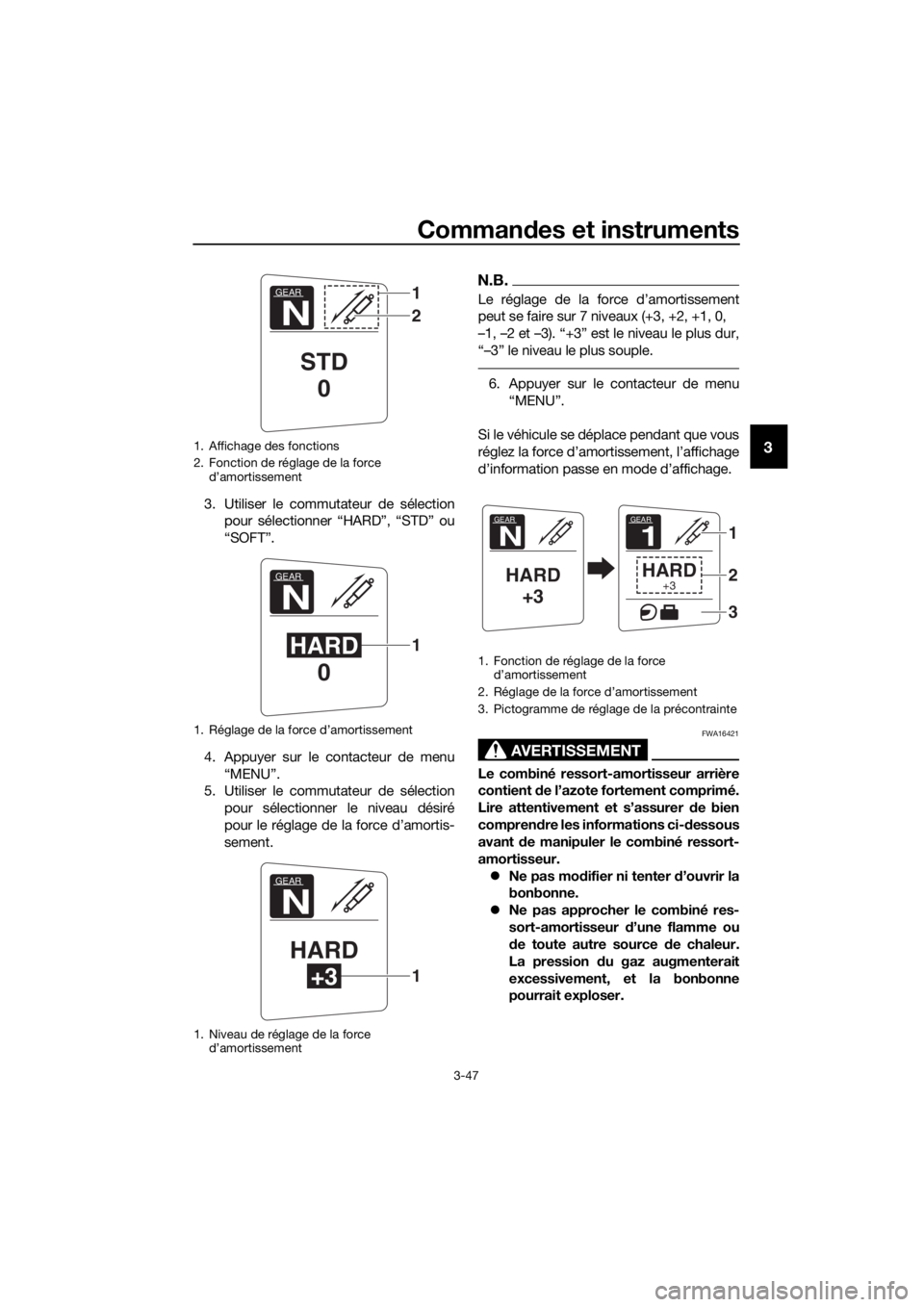

1. Affichage des fonctions
2. Fonction de réglage de la force d’amortissement
1. Réglage de la force d’amortissement
1. Niveau de réglage de la force d’amortissement
GEAR
N
STD0
1
2
GEAR
N
HARD 01
GEAR
N
HARD
+31
1. Fonction de réglage de la force
d’amortissement
2. Réglage de la force d’amortissement
3. Pictogramme de réglage de la précontrainte
GEAR
N
HARD +3
GEAR
1
HARD+3
1
2
3
UB95F0F0.book Page 47 Thursday, November 5, 2015 3:49 PM

Commandes et instruments
3-48
3
 Ne pas déformer ni en dommager la
bonbonne d’aucune façon. Le
moin dre en dommagement d’une
bonbonne risque de ré duire les per-
formances d’amortissement.
 Ne pas jeter un combiné ressort-
amortisseur en dommagé ou usé.
Tout entretien d’un combiné res-
sort-amortisseur doit être confié à
un concessionnaire Yamaha.FAU55592
Béquille latérale
La béquille latérale est située sur le côté
gauche du cadre. Relever ou déployer la
béquille latérale avec le pied tout en main-
tenant le véhicule à la verticale.
N.B.
 Le contacteur intégré à la béquille la-
térale fait partie du circuit du coupe-
circuit d’allumage, qui coupe l’allu-
mage dans certaines situations. (Pour
plus d’explications au sujet du coupe-
circuit d’allumage, se reporter à la
section suivante.)
 Le contacteur de béquille latérale fait
également partie du système YCC-S.
Il est impossible de passer au point
mort lorsque la béquille latérale est
déployée.
AVERTISSEMENT
FWA10242
Ne pas rouler la béquille latérale dé-
ployée ou ne se relevant pas correcte-
ment. Celle-ci pourrait toucher le sol et
d istraire le pilote, qui pourrait per dre le
contrôle du véhicule. Le circuit du
coupe-circuit d’allumage de Yamaha
permet de rappeler au pilote qu’il doit re-
lever la béquille latérale avant de se met-
tre en route. Il convient donc de contrô-
ler régulièrement ce système et de le
faire réparer par un concessionnaire
Yamaha en cas de mauvais fonctionne-
ment.
UB95F0F0.book Page 48 Thursday, November 5, 2015 3:49 PM

Commandes et instruments
3-49
3
FAU68770
Coupe-circuit d ’allumage
Le circuit du coupe-circuit d’allumage, qui
comprend les contacteurs de béquille laté-
rale et de feu stop, remplit les fonctions sui-
vantes.
 Il empêche la mise en marche du mo-
teur lorsque la béquille latérale est re-
levée mais qu’aucun des freins n’est
actionné.
 Il empêche la mise en marche du mo-
teur lorsqu’un frein est actionné mais
que la béquille latérale n’est pas rele-
vée.
 Il coupe le moteur lorsque l’on déploie
la béquille latérale.
Contrôler régulièrement le fonctionnement
du circuit du coupe-circuit d’allumage en
effectuant le procédé suivant.
UB95F0F0.book Page 49 Thursday, November 5, 2015 3:49 PM

Commandes et instruments
3-50
3

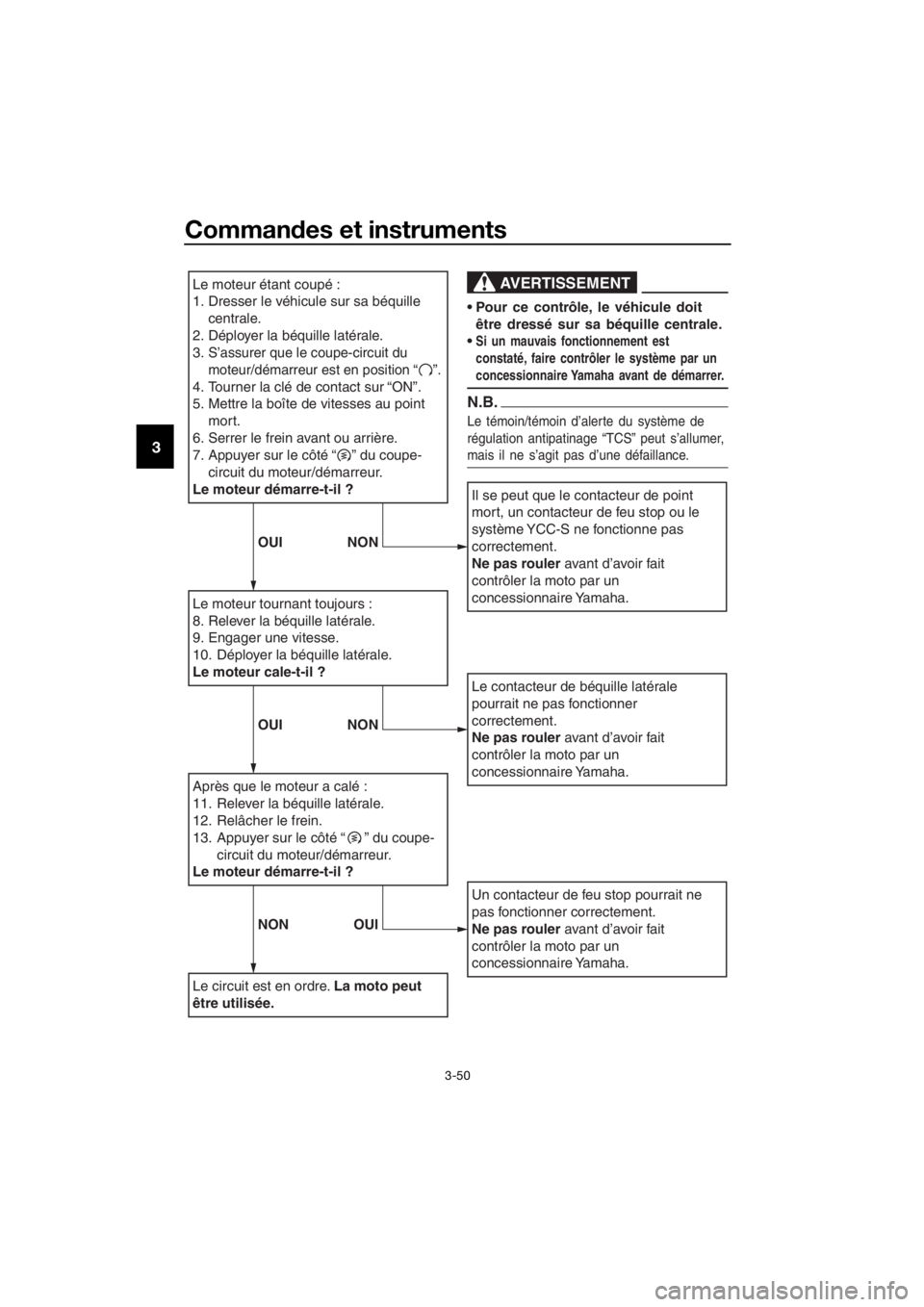

Le moteur étant coupé :
1. Dresser le véhicule sur sa béquille
centrale.
2.
Déployer la béquille latérale.
3.
S’assurer que le coupe-circuit du
moteur/démarreur est en position “ ”.
4. Tourner la clé de contact sur “ON”.
5. Mettre la boîte de vitesses au point mort.
6. Serrer le frein avant ou arrière.
7.
Appuyer sur le côté “ ” du coupe-
circuit du moteur/démarreur.
Le moteur démarre-t-il ?
Le moteur tournant toujours :
8. Relever la béquille latérale.
9. Engager une vitesse.
10. Déployer la béquille latérale.
Le moteur cale-t-il ?
Après que le moteur a calé :
11. Relever la béquille latérale.
12. Relâcher le frein.
13.
Appuyer sur le côté “ ” du coupe-
circuit du moteur/démarreur.
Le moteur démarre-t-il ?
Le circuit est en ordre. La moto peut
être utilisée.
Il se peut que le contacteur de point
mort, un contacteur de feu stop ou le
système YCC-S ne fonctionne pas
correctement.
Ne pas rouler avant d’avoir fait
contrôler la moto par un
concessionnaire Yamaha.
Le contacteur de béquille latérale
pourrait ne pas fonctionner
correctement.
Ne pas rouler avant d’avoir fait
contrôler la moto par un
concessionnaire Yamaha.
Un contacteur de feu stop pourrait ne
pas fonctionner correctement.
Ne pas rouler avant d’avoir fait
contrôler la moto par un
concessionnaire Yamaha.
AVERTISSEMENT
Pour ce contrôle, le véhicule doit être dressé sur sa béquille centrale.

Si un mauvais fonctionnement est
constaté, faire contrôler le système par un
concessionnaire Yamaha avant de démarrer.
N.B.
Le témoin/témoin d’alerte du système de
régulation antipatinage “TCS” peut s’allumer,
mais il ne s’agit pas d’une défaillance.
OUI NON
OUI NON
NON OUI
UB95F0F0.book Page 50 Thursday, November 5, 2015 3:49 PM
