2016 YAMAHA FJR1300AS Manuale duso (in Italian)

Strumento e funzioni di controllo
3-3
3
Per sbloccare lo sterzo
1. Inserire la chiave.
2. Con la chiave in posizione “LOCK”,
premere la chiave e girarla su “OFF”.
HAU65680 (Parcheggio)
È possibile accendere le luci d’emergenza,
ma tutti gli altri impianti elettrici sono inatti-
vi. È possibile sfilare la chiave.
Lo sterzo deve essere bloccato prima di
poter girare la chiave su “ ”.
ATTENZIONE
HCA22330
Si si utilizzano le luci di emer genza per
lun ghi perio di di tempo, la batteria può
scaricarsi.
HAU49398
Spie di se gnalazione e d i avverti-
mento
HAU11032Spie in dicatore di d irezione “ ” e “ ”
Ciascuna spia lampeggerà quando le luci
indicatori di direzione corrispondenti lam-
peggiano.
HAU11061Spia marcia in folle “ ”
Questa spia di segnalazione si accende
quando il cambio è in posizione di folle.
HAU11081Spia luce abbag liante “ ”
Questa spia di segnalazione si accende
quando il faro è sulla posizione abbaglian-
te.

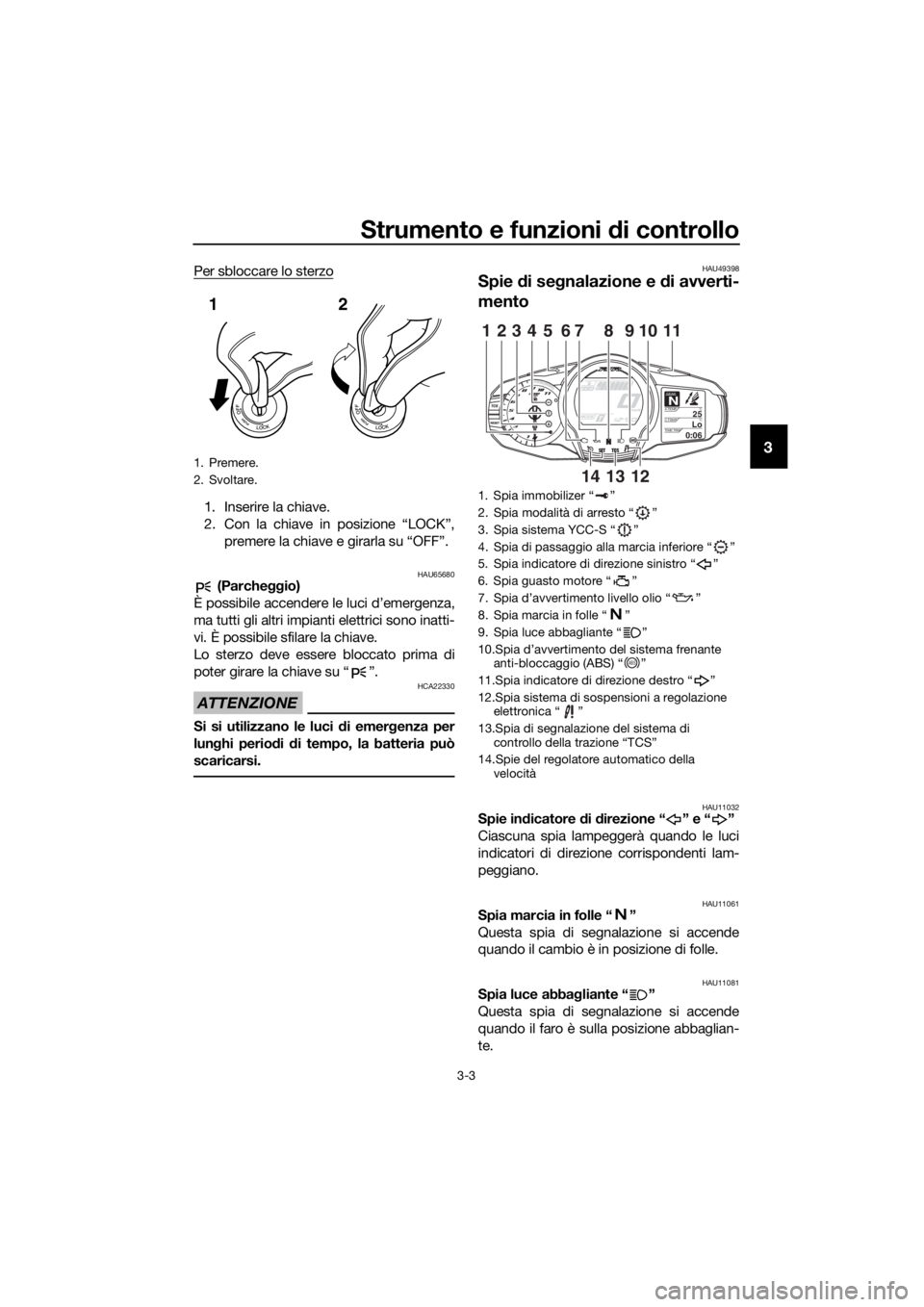

1. Premere.
2. Svoltare.
12
1. Spia immobilizer “ ”
2. Spia modalità di arresto “ ”
3. Spia sistema YCC-S “ ”
4. Spia di passaggio alla marcia inferiore “ ”
5. Spia indicatore di direzione sinistro “ ”
6. Spia guasto motore “ ”
7. Spia d’avvertimento livello olio “ ”
8. Spia marcia in folle “ ”
9. Spia luce abbagliante “ ”
10.Spia d’avvertimento del sistema frenante anti-bloccaggio (ABS) “ ”
11.Spia indicatore di direzione destro “ ”
12.Spia sistema di sospensioni a regolazione elettronica “ ”
13.Spia di segnalazione del sistema di controllo della trazione “TCS”
14.Spie del regolatore automatico della velocità
GEARN25A.TEMP ˚C
LoC.TEMP˚C
0:06TIME TRIP
12345116107
131214
98
ABS
UB95H0H0.book Page 3 Thursday, November 5, 2015 4:03 PM

Strumento e funzioni di controllo
3-4
3
HAU11124Spia livello olio “ ”
Questa spia si accende se il livello olio mo-
tore è basso.
Si può controllare il circuito elettrico della
spia girando la chiave su “ON”. La spia do-
vrebbe accendersi per pochi secondi e poi
spegnersi.
Se la spia non si accende all’inizio girando
la chiave su “ON”, o se la spia resta accesa,
fare controllare il circuito elettrico da un
concessionario Yamaha.
NOTA
Anche quando il livello dell’olio è sufficien-
te, la spia può accendersi in salita, o duran-
te accelerazioni e decelerazioni improvvise,
ma in questi casi non si tratta di una disfun-
zione.
HAU58400Spie del re golatore automatico di veloci-
tà
Queste spie si accendono quando il siste-
ma di regolazione automatica della velocità
è attivato.
Per una descrizione dettagliata della fun-
zione di queste spie, fare riferimento a pa-
gina 3-7.
Si può controllare il circuito elettrico di que-
ste spie di segnalazione girando la chiave
su “ON”. Queste spie di segnalazione do-
vrebbero accendersi per pochi secondi e
poi spegnersi.
Se una spia di segnalazione non si accende
all’inizio girando la chiave su “ON”, o se
una spia di segnalazione resta accesa, fare
controllare il circuito elettrico da un con-
cessionario Yamaha.
HAU73171Spia guasto motore “ ”
Questa spia si accende se viene rilevata
un’anomalia al motore o a un altro sistema
di comando del veicolo. Se questo accade,
far controllare il sistema diagnostico di bor-
do da un concessionario Yamaha. Si può controllare il circuito elettrico della
spia girando la chiave su “ON”. La spia do-
vrebbe accendersi per pochi secondi e poi
spegnersi.
Se la spia non si accende inizialmente gi-
rando la chiave su “ON”, o se la spia rimane
accesa, fare controllare il veicolo da un
concessionario Yamaha.
HAU69890Spia ABS “ ”
In condizioni di funzionamento normale, la
spia ABS si accende quando si gira la chia-
ve in posizione “ON” e si spegne quando si
raggiunge una velocità di almeno 10 km/h
(6 mi/h).
Se la spia ABS:
 non si accende quando la chiave è gi-
rata su “ON”
 si accende o lampeggia durante la
guida
 non si accende dopo che è stata rag-
giunta una velocità di almeno 10 km/h
(6 mi/h)
L’ABS potrebbe non funzionare corretta-
mente. In presenza di una delle suddette
condizioni, fare controllare il sistema da un
concessionario Yamaha al più presto pos-
sibile. (Vedere pagina 3-28 per una descri-
zione dell’ABS.)
AVVERTENZA
HWA16041
Se la spia ABS non si spe gne al ra ggiun-
g imento di una velocità d i almeno
10 km/h (6 mi/h) o se la spia si accen de
o lampe ggia durante la gui da, l’impianto
frenante passa alla mo dalità di frenatura
convenzionale. Se si verifica una di q ue-
ste due cond izioni o se la spia non si ac-
cen de del tutto, prestare ulteriore
attenzione per evitare il blocca ggio delle
ruote durante le frenate di emer genza.
Far controllare al più presto l’impianto
frenante e i circuiti elettrici d a un con-
cessionario Yamaha.
ABS
UB95H0H0.book Page 4 Thursday, November 5, 2015 4:03 PM

Strumento e funzioni di controllo
3-5
3
HAU54261Spia di se gnalazione del sistema d i con-
trollo della trazione “TCS”
Questa spia di segnalazione lampeggia
quando il sistema di controllo della trazione
si inserisce e si accende quando il sistema
viene disattivato.
Si può controllare il circuito elettrico della
spia girando la chiave su “ON”. La spia do-
vrebbe accendersi per pochi secondi e poi
spegnersi.
Se la spia non si accende all’inizio girando
la chiave su “ON”, o se la spia di segnala-
zione resta accesa, fare controllare il circu-
ito elettrico da un concessionario Yamaha.
Se il sistema di controllo della trazione si di-
sattiva durante la guida, la spia di segnala-
zione e la spia guasto motore si
accendono. (Vedere pagina 3-29 per spie-
gazioni sul sistema di controllo della trazio-
ne.)
Provare a ripristinare il sistema di controllo
della trazione e le spie seguendo le proce-
dure indicate in “Ripristino” a pagina 3-30.
HAU55392Spia sistema di sospensioni a re golazio-
ne elettronica “ ”
Questa spia si accende se viene rilevata
un’anomalia al sistema di sospensioni a re-
golazione elettronica. Si può controllare il circuito elettrico della
spia girando la chiave su “ON”. La spia do-
vrebbe accendersi per pochi secondi e poi
spegnersi.
Se la spia non si accende all’inizio girando
la chiave su “ON”, o se la spia resta accesa,
fare controllare il circuito elettrico da un
concessionario Yamaha.
HAU55431Spia
di passa ggio alla marcia inferiore
“”
Questa spia di segnalazione lampeggia se
la marcia innestata è troppo alta per la ve-
locità del veicolo.
Per evitare di danneggiare la frizione
YCC-S, la spia di passaggio alla marcia in-
feriore lampeggia quando è necessario
scalare la marcia. Se questo accade, scala-
re la marcia fino a quando la spia di segna-
lazione smette di lampeggiare.
HAU55442Spia sistema YCC-S “ ”
Se questa spia si accende durante la guida,
è possibile che il sistema YCC-S non fun-
zioni correttamente. In tal caso:  Potrebbe non essere possibile disin-
serire la marcia innestata.
 La frizione può restare innestata, per
cui si possono avvertire dei contrac-
colpi quando ci si ferma.
Arrestare il veicolo quando è possibile farlo
in sicurezza, e parcheggiarlo lontano dal
traffico. Fare controllare il sistema YCC-S
da un concessionario Yamaha.
NOTA
Per poter spostare il veicolo dopo il suo ar-
resto, se è impossibile azionare il cambio
con la leva e con il pedale, procedere come
segue:

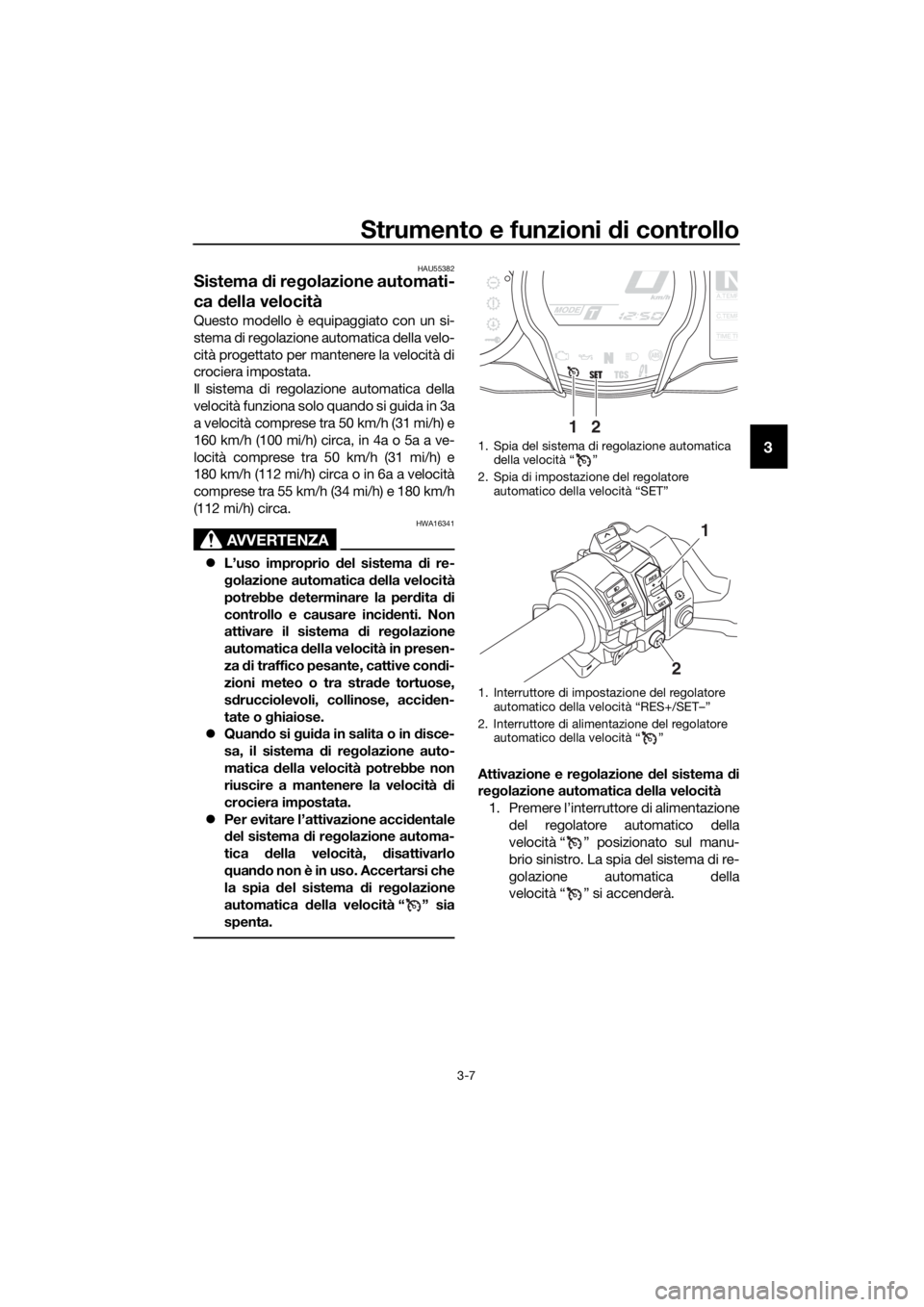

1. Spia guasto motore “ ”
2. Spia di segnalazione del sistema di controllo della trazione “TCS”
NA.TEMP
C.TEMP
TIME TR
21
UB95H0H0.book Page 5 Thursday, November 5, 2015 4:03 PM

Strumento e funzioni di controllo
3-6
3
Posizionare il veicolo sul cavalletto centra-
le, poi mentre si fa girare la ruota posterio-
re, premere in avanti l’asta ed il perno di
guida dell’asta pedale cambio fino a quan-
do la trasmissione non va in folle.
Si può controllare il circuito elettrico della
spia girando la chiave su “ON”. La spia do-
vrebbe accendersi per pochi secondi e poi
spegnersi.
Se la spia non si accende all’inizio girando
la chiave su “ON”, o se la spia resta accesa,
fare controllare il circuito elettrico da un
concessionario Yamaha.
HAU55451Spia modalità di arresto “ ”
Questa spia di segnalazione si accende
quando è attiva la modalità di arresto.
Se la modalità di arresto non esegue il pas-
saggio alla marcia inferiore, la spia di se-
gnalazione lampeggia.
Vedere pagina 3-25 per spiegazioni sulla
modalità di arresto.
HAU73120Spia immobilizer “ ”
Con la chiave girata su “OFF” e dopo che
sono trascorsi 30 secondi, la spia di segna-
lazione inizierà a lampeggiare costante-
mente indicando l’attivazione del sistema
immobilizzatore. Trascorse 24 ore, la spia di segnalazione cesserà di lampeggiare,
ma il sistema immobilizzatore continuerà a
restare attivo.
Si può controllare il circuito elettrico della
spia di segnalazione girando la chiave su
“ON”. La spia di segnalazione dovrebbe
accendersi per pochi secondi e poi spe-
gnersi.
Se la spia di segnalazione non si accende
inizialmente girando la chiave su “ON”, se
la spia di segnalazione resta accesa o se la
spia lampeggia secondo uno schema (se
viene rilevato un problema al sistema im-
mobilizzatore, la spia
immobilizer lampeg-
gia secondo uno schema), far controllare il
veicolo da un concessionario Yamaha.
NOTA
Se la spia immobilizer lampeggia secondo
uno schema, lentamente per 5 volte e rapi-
damente per 2 volte, questo potrebbe es-
sere provocato da un’interferenza del
trasponder. In questo caso, tentare quanto
segue.
1. Accertarsi che non vi siano chiavi del sistema immobilizzatore vicino al
blocchetto accensione. Le altre chiavi
del sistema immobilizzatore possono
provocare interferenze nei segnali e
impedire l’avviamento del motore.
2. Usare la chiave di ricodifica per avvia- re il motore.
3. Se il motore si accende, spegnerlo e
provare ad accendere il motore con le
chiavi standard.
4. Se una o entrambe le chiavi standard
non avviano il motore, portare il veico-
lo e tutte e 3 le chiavi da un concessio-
nario Yamaha per fare ricodificare le
chiavi standard.
1. Perno di guida dell’asta pedale cambio
2. Asta del pedale cambio
1
2
UB95H0H0.book Page 6 Thursday, November 5, 2015 4:03 PM

Strumento e funzioni di controllo
3-7
3
HAU55382
Sistema di re golazione automati-
ca della velocità
Questo modello è equipaggiato con un si-
stema di regolazione automatica della velo-
cità progettato per mantenere la velocità di
crociera impostata.
Il sistema di regolazione automatica della
velocità funziona solo quando si guida in 3a
a velocità comprese tra 50 km/h (31 mi/h) e
160 km/h (100 mi/h) circa, in 4a o 5a a ve-
locità comprese tra 50 km/h (31 mi/h) e
180 km/h (112 mi/h) circa o in 6a a velocità
comprese tra 55 km/h (34 mi/h) e 180 km/h
(112 mi/h) circa.
AVVERTENZA
HWA16341
 L’uso improprio del sistema di re-
g olazione automatica d ella velocità
potrebbe determinare la per dita di
controllo e causare inci denti. Non
attivare il sistema di re golazione
automatica della velocità in presen-
za di traffico pesante, cattive con di-
zioni meteo o tra stra de tortuose,
s d rucciolevoli, collinose, acci den-
tate o g hiaiose.
 Quan do si gui da in salita o in d isce-
sa, il sistema di re golazione auto-
matica della velocità potrebbe non
riuscire a mantenere la velocità di
crociera impostata.
 Per evitare l’attivazione acci dentale
d el sistema di re golazione automa-
tica della velocità, d isattivarlo
q uand o non è in uso. Accertarsi che
la spia d el sistema di re golazione
automatica della velocità “ ” sia
spenta.
Attivazione e re golazione del sistema di
re golazione automatica d ella velocità
1. Premere l’interruttore di alimentazione del regolatore automatico della
velocità “ ” posizionato sul manu-
brio sinistro. La spia del sistema di re-
golazione automatica della
velocità “ ” si accenderà.
1. Spia del sistema di regolazione automatica della velocità “ ”
2. Spia di impostazione del regolatore automatico della velocità “SET”
1. Interruttore di impostazione del regolatore automatico della velocità “RES+/SET–”
2. Interruttore di alimentazione del regolatore automatico della velocità “ ”
NA.TEMP
C.TEMP
TIME TR
21
1
2
UB95H0H0.book Page 7 Thursday, November 5, 2015 4:03 PM

Strumento e funzioni di controllo
3-8
3
2. Premere il lato “SET–” dell’interruttore
di impostazione del sistema di regola-
zione automatica della velocità per at-
tivarlo. La velocità di marcia attuale
diventerà la velocità di crociera impo-
stata. La spia di impostazione del re-
golatore automatico della velocità
“SET” si accenderà.
NOTA
Quando la spia di passaggio alla marcia
inferiore “ ” lampeggia, non è possibile
attivare il sistema di regolazione automati-
ca della velocità.
Regolazione della velocità d i crociera
impostata
Con il sistema di regolazione automatica
della velocità in funzione, premere il lato
“RES+” dell’interruttore di impostazione del
regolatore automatico della velocità per au-
mentare la velocità di crociera impostata o
il lato “SET–” per diminuirla.
NOTA
Premendo una volta l’interruttore di regola-
zione si modifica la velocità in incrementi di
2.0 km/h (1.2 mi/h). Tenendo premuto il lato
“RES+” o il lato “SET–” dell’interruttore di
impostazione del regolatore automatico
della velocità si aumenta o si diminuisce in
continuo la velocità fino al rilascio dell’inter-
ruttore.
La velocità di marcia si può anche aumen-
tare manualmente utilizzando l’accelerato-
re. Dopo aver accelerato si può impostare
una nuova velocità di crociera premendo il
lato “SET–” dell’interruttore di regolazione.
Se non si imposta una nuova velocità di
crociera, quando si ritira la manopola acce-
leratore, il veicolo decelererà alla velocità di
crociera precedentemente impostata.
Disattivazione del sistema di re golazio-
ne automatica della velocità
Eseguire una delle operazioni di seguito per
annullare la velocità di crociera impostata.
La spia “SET” si spegnerà.  Girare la manopola acceleratore oltre
la posizione chiusa nella direzione di
decelerazione.

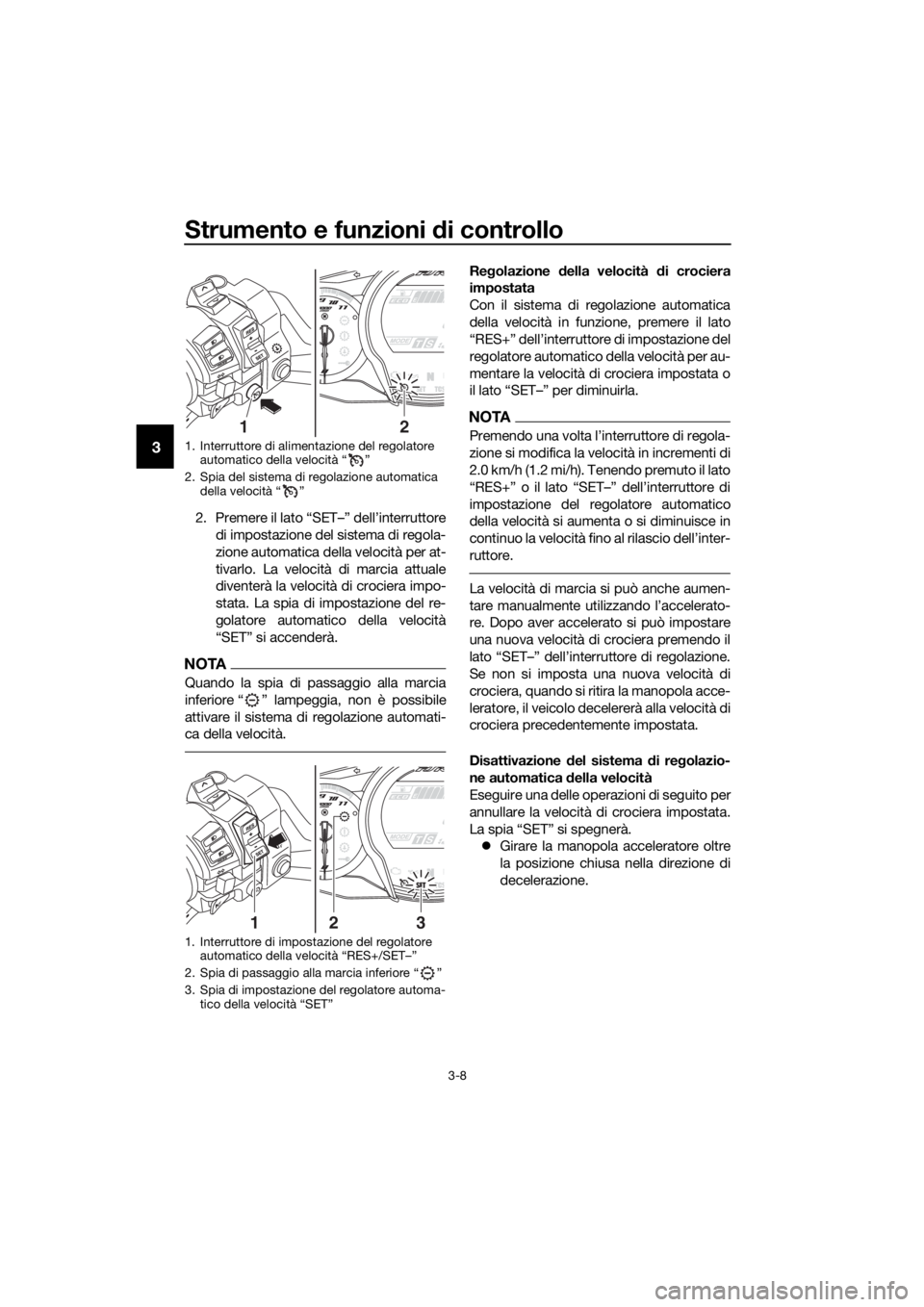

1. Interruttore di alimentazione del regolatore automatico della velocità “ ”
2. Spia del sistema di regolazione automatica della velocità “ ”
1. Interruttore di impostazione del regolatore automatico della velocità “RES+/SET–”
2. Spia di passaggio alla marcia inferiore “ ”
3. Spia di impostazione del regolatore automa- tico della velocità “SET”
21
231
UB95H0H0.book Page 8 Thursday, November 5, 2015 4:03 PM

Strumento e funzioni di controllo
3-9
3
Azionare il freno anteriore o posterio-
re.
 Azionare la leva cambio manuale.
 Azionare il pedale cambio.
Premere l’interruttore di alimentazione per
spegnere il sistema di regolazione automa-
tica della velocità. La spia “ ” e la spia
“SET” si spegneranno.
NOTA
La velocità di marcia diminuisce non appe-
na viene disattivato il sistema di regolazio-
ne automatica della velocità, a meno che
non si giri la manopola acceleratore.
Utilizzo della funzione di ripresa
Premere il lato “RES+” dell’interruttore di
impostazione del sistema di regolazione
automatica della velocità per riattivarlo. La
velocità di marcia rito rnerà alla velocità di
crociera precedentemente impostata. La
spia “SET” si accenderà.
AVVERTENZA
HWA16351
È pericoloso utilizzare la funzione di ri-
presa quand o la velocità d i crociera pre-
ced entemente impostata è troppo
elevata per le con dizioni attuali.
NOTA
Premendo l’interruttore di alimentazione
con il sistema in funzione si spegnerà com-
pletamente il sistema e la velocità di crocie-
ra precedentemente impostata verrà
cancellata. Non si potrà utilizzare la funzio-
ne di ripresa finché non è stata impostata
una nuova velocità di crociera.
Disattivazione automatica del sistema di re-
golazione automatica della velocità
Il sistema di regolazione automatica della
velocità di questo modello è controllato
elettronicamente ed è collegato con gli altri
sistemi di controllo. Il sistema di regolazio-
ne automatica della velocità si disattiverà
automaticamente nelle condizioni seguenti:
 Il sistema di regolazione automatica
della velocità non è in grado di mante-
nere la velocità di crociera impostata.
 Viene rilevato lo slittamento o la rota-
zione a vuoto delle ruote. (Se il siste-
ma di controllo della trazione non è
stato disattivato, funzionerà.)
 L’interruttore avviamento/arresto mo-
tore è posizionato su “ ”.
 Il motore si arresta.
 Viene abbassato il cavalletto laterale.
Quando si procede con una velocità di cro-
ciera impostata, se il sistema di regolazione
automatica della velocità viene disattivato
nelle condizioni precedentemente elenca-
te, la spia “ ” si spegnerà e la spia “SET”
lampeggerà per 4 secondi per poi spegner-
si.
Quando non si procede con una velocità di
crociera impostata, se l’interruttore avvia-
mento/arresto motore è posizionato
su “ ”, il motore si arresta o il cavalletto
laterale viene abbassato, quindi la
spia “ ” si spegnerà (la spia “SET” non
lampeggerà).

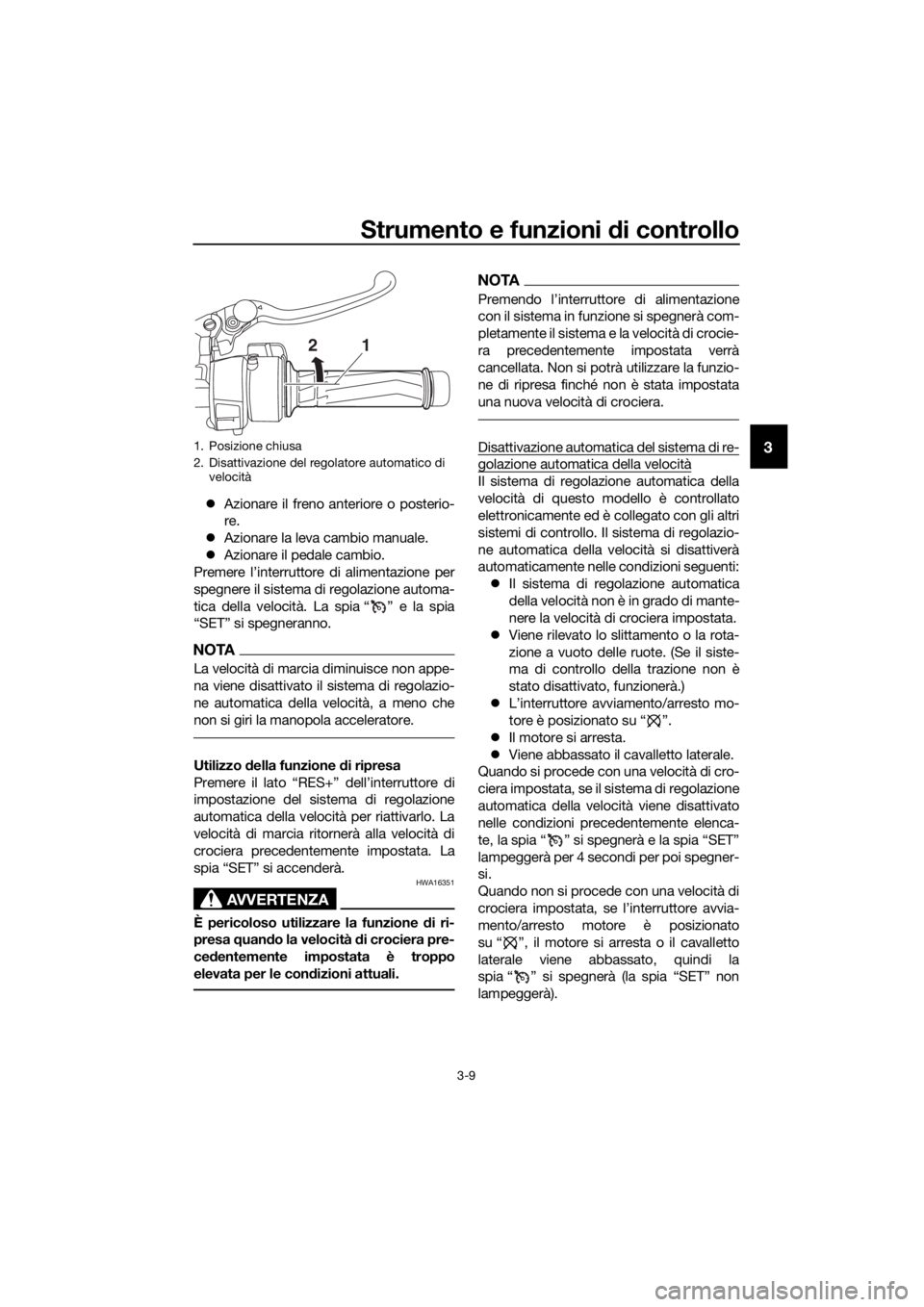

1. Posizione chiusa
2. Disattivazione del regolatore automatico di velocità
21
UB95H0H0.book Page 9 Thursday, November 5, 2015 4:03 PM

Strumento e funzioni di controllo
3-10
3
Se il sistema di regolazione automatica del-
la velocità viene disattivato automatica-
mente, fermarsi e verificare che il veicolo
stia funzionando correttamente.
Prima di utilizzare di nuovo il sistema di re-
golazione automatica della velocità, attivar-
lo utilizzando l’interruttore di alimentazione.
NOTA
In alcuni casi, il sistema di regolazione au-
tomatica della velocità potrebbe non riusci-
re a mantenere la velocità di crociera
impostata quando si guida il veicolo in sali-
ta o in discesa.
 Quando si guida il veicolo in salita, la
velocità di marcia effettiva potrebbe
essere inferiore alla velocità di crocie-
ra impostata. In questo caso, accele-
rare fino a raggiungere la velocità di
marcia desiderata utilizzando l’acce-
leratore.
 Quando si guida il veicolo in discesa,
la velocità di marcia effettiva potrebbe
essere superiore alla velocità di cro-
ciera impostata. In questo caso, non si
può utilizzare l’interruttore di regola-
zione per regolare la velocità di crocie-
ra impostata. Per ridurre la velocità di
marcia, azionare i freni. Quando si
azionano i freni, il sistema di regolazio-
ne automatica della velocità si disatti-
verà.
HAU55415
Strumento multifunzione
AVVERTENZA
HWA12423
Ricord arsi di arrestare il veicolo prima di
eseg uire qualsiasi mo difica delle re gola-
zioni dello strumento multifunzione. Il
cambiamento delle impostazioni duran-
te la marcia può distrarre il pilota e d au-
mentare il rischio d i un incidente.
NOTA
L’interruttore di selezione “ / ” e l’in-
terruttore dei menu “MENU” si trovano sul
manubrio sinistro. Questi interruttori per-
mettono di controllare o cambiare le rego-
lazioni sullo strumento multifunzione.
1. Tasto “RESET”
2. Tasto “TCS”
3. Contagiri
4. Display della modalità di guida
5. Indicatore Eco “ECO”
6. Indicatore livello carburante
7. Tachimetro
8. Orologio digitale
9. Display della marcia innestata
10.Display delle funzioni
11.Display informativo
GEARN25A.TEMP ˚C
LoC.TEMP˚C
0:06TIME TRIP
1231145786910
UB95H0H0.book Page 10 Thursday, November 5, 2015 4:03 PM
