2016 YAMAHA FJR1300AS Manuale duso (in Italian)

Utilizzo e punti importanti relativi alla guida
5-6
5
HAU16842
Ro daggio
Non c’è un periodo più importante nella vita
del motore di quello tra 0 e 1600 km (1000
mi). Per questo motivo, leggere attenta-
mente quanto segue.
Dato che il motore è nuovo, non sottoporlo
a sforzi eccessivi per i primi 1600 km (1000
mi). Le varie parti del motore si usurano e si
adattano reciprocamente creando i giochi
di funzionamento corretti. Durante questo
periodo si deve evitare di guidare a lungo a
tutto gas o qualsiasi altra condizione che
possa provocare il surriscaldamento del
motore.
HAU17124
0–1000 km (0–600 mi)
Evitare il funzionamento prolungato supe-
riore a 4500 giri/min. ATTENZIONE: Dopo
1000 km (600 mi) di funzionamento, si
d eve cambiare l’olio motore e l’olio car-
d ano e sostituire la cartuccia o l’elemen-
to filtro olio.
[HCA10333]
1000–1600 km (600–1000 mi)
Evitare il funzionamento prolungato supe-
riore a 5400 giri/min.
1600 km (1000 mi) e più
Ora si può utilizzare normalmente il veicolo.
ATTENZIONE
HCA10311
 Mantenere il re gime di rotazione d el
motore al di fuori d ella zona rossa
d el conta giri.
 In caso di disfunzioni del motore
d urante il perio do di ro daggio, fare
controllare immed iatamente il mez-
zo d a un concessionario Yamaha.
HAU40584
Parche ggio
Quando si parcheggia, spegnere il motore
girando il blocchetto accensione su “OFF”,
e poi togliere la chiave.
NOTA
Quando il blocchetto accensione è girato
su “OFF” e c’è una marcia innestata, la ruo-
ta posteriore non può essere mossa.
AVVERTENZA
HWA14524
Spe gnere sempre il motore usan do
il blocchetto accensione. Quan do è
stato usato l’interruttore arresto
motore in un’emer genza, ricor darsi
d i applicare il freno anteriore o po-
steriore quand o il blocchetto ac-
censione è ancora acceso, in
q uanto la frizione si disinnesta au-
tomaticamente pochi secon di d opo
lo spe gnimento del motore, e la
ruota posteriore si muoverà libera-
mente.
 Poiché il motore e l’impianto di sca-
rico possono divenire molto cal di,
parche ggiare in luo ghi dove i pe do-
ni o i bambini non possano facil-
mente toccarli e scottarsi.
 Non parche ggiare su pen denze o
su terreno soffice, altrimenti il vei-
colo potrebbe ribaltarsi, aumentan-
d o il rischio di per dite di carburante
e incen di.
 Non parche ggiare accanto all’erba
o altri materiali infiammabili che po-
trebbero pren dere fuoco.
UB95H0H0.book Page 6 Thursday, November 5, 2015 4:03 PM

Manutenzione e regolazione perio diche
6-1
6
HAU17246
Le ispezioni, le regolazioni e le lubrificazioni
periodiche conserveranno il veicolo nelle
migliori condizioni possibili di sicurezza e di
efficienza. La sicurezza è un obbligo del
proprietario/utilizzatore del veicolo. I punti
più importanti relativi ai controlli, alle rego-
lazioni ed alla lubrificazione del veicolo
sono illustrati nelle pagine seguenti.
Gli intervalli indicati nella tabella di manu-
tenzione periodica vanno considerati solo
come una guida generale in condizioni di
marcia normali. Tuttavia, potrebbe essere
necessario ridurre gli intervalli di manuten-
zione in funzione delle condizioni climati-
che, del terreno, della posizione geografica
e dell'impiego individuale.
AVVERTENZA
HWA10322
La mancanza d i una manutenzione cor-
retta del veicolo o l’esecuzione errata di
proce dure di manutenzione può aumen-
tare il rischio d i infortuni o decessi du-
rante l’assistenza o l’uso del veicolo. Se
non si ha confi denza con la manutenzio-
ne del veicolo, farla ese guire da un con-
cessionario Yamaha.
AVVERTENZA
HWA15123
Spe gnere il motore quand o si ese gue la
manutenzione, a meno che non sia spe-
cificato diversamente.
 Il motore in funzione ha parti in mo-
vimento in cui si possono impi gliare
parti del corpo o abiti, e parti elettri-
che che possono provocare scosse
o incen di.
 Effettuare operazioni di assistenza
al veicolo con il motore in funzione
può provocare infortuni a gli occhi,
scottature, incen di, o avvelenamen-
ti da monossi do di carbonio – con
possibilità di d ecesso. Ve dere pa gi-
na 1-2 per ma ggiori informazioni sul monossi
do d i carbonio.
AVVERTENZA
HWA15461
I d ischi, le pinze, i tamburi e i rivestimenti
d elle pasti glie dei freni ra ggiungono
temperature molto elevate durante
l’uso. Lasciare raffre ddare i componenti
d ei freni prima d i toccarli per evitare
possibili ustioni.
UB95H0H0.book Page 1 Thursday, November 5, 2015 4:03 PM

Manutenzione e regolazione periodiche
6-2
6
HAU17303
Il controllo delle emissioni contribuisce non
solo a garantire un’aria più pulita, ma è fon-
damentale per assicurare un buon funzio-
namento del motore e il massimo delle
prestazioni. Nelle seguenti tabelle di manu-
tenzione periodica, gli interventi relativi al
controllo delle emissioni vengono raggrup-
pati separatamente. Tali interventi richiedo-
no dati, conoscenze tecniche e attrezzature
speciali. La manutenzione, la sostituzione e
la riparazione dei sistemi e dei dispositivi di
controllo delle emissioni possono essere
eseguite da qualsiasi officina o addetto alle
riparazioni purché qualificati (se applicabi-
le). I concessionari Yamaha dispongono
dell’esperienza e delle attrezzature neces-
sarie ad eseguire tali interventi specifici.
HAU17362
Kit attrezzi
Il kit attrezzi si trova sotto la sella pilota. (Ve-
dere pagina 3-34.)
Le informazioni per l’assistenza contenute
in questo libretto e il kit attrezzi in dotazione
hanno lo scopo di aiutarvi nell’esecuzione
della manutenzione preventiva e di piccole
riparazioni. È tuttavia possibile che, per
eseguire correttamente determinati lavori di
manutenzione, siano necessari degli attrez-
zi supplementari, come una chiave dina-
mometrica.
NOTA
Se non si è in possesso degli attrezzi o
dell’esperienza necessari per un determi-
nato lavoro, farlo eseguire dal concessio-
nario Yamaha di fiducia.
1. Kit di attrezzi in dotazione
HL
1
UB95H0H0.book Page 2 Thursday, November 5, 2015 4:03 PM

Manutenzione e regolazione perio diche
6-3
6
HAU46862
NOTA
 I controlli annuali vanno ese guiti o gni anno, a meno che in prece denza, non si
sia ra ggiunta la sca denza di un intervallo chilometrico (o per il Re gno Unito, la
sca denza di un intervallo basato sulle mi glia).
 Da 50000 km (30000 mi), ripetere gli intervalli di manutenzione iniziando da 10000 km
(6000 mi).
 Affidare l’assistenza delle posizioni evidenziate da un asterisco ad un concessionario
Yamaha, in quanto richiedono utensili speciali, dati ed abilità tecnica.
HAU63322Tabella di manutenzione perio dica per il sistema di controllo emissio-
ni
N. POSIZIONE
1 *Circuito
del carbu-
rante • Verificare che i tubi flessibili
della benzina non siano fessu-
rati o danneggiati. √√√√√
2 *Can dele • Controllare lo stato.
• Pulire e ripristinare la distanza
elettrodi. √√
• Sostituire. √√
3 *Va l v o l e • Controllare il gioco valvole.
• Regolare. Ogni 40000 km (24000 mi)
4 *Sistema
di iniezio-
ne carburante • Regolare la sincronizzazione.
√√√√√√
5 *Marmitte e tubi
di
scarico • Controllare che le fascette di
serraggio non siano allentate. √√√√√
6 *Sistema
di control-
lo emissioni eva-
porative • Controllare che non vi siano
danni al sistema.
• Sostituire se necessario. √√
7 *Sistema
d’in duzio-
ne aria • Controllare che la valvola inter-
dizione aria, la valvola a lamelle
ed il tubo non siano danneggia-
ti.
• Sostituire le parti danneggiate, se necessario. √√√√√X 1000 km
INTERVENTO DI CONTROLLO
O MANUTENZIONE
X 1000 mi
LETTURA DEL TOTALIZZATORE CONTACHILOMETRI
CONTROLLO
ANNUALE
110203040
0.6 6 12 18 24
UB95H0H0.book Page 3 Thursday, November 5, 2015 4:03 PM

Manutenzione e regolazione periodiche
6-4
6
HAU64031
Tabella manutenzione generale e lubrificazione
N. POSIZIONE
1 *Elemento filtrante • Pulire.
√√
• Sostituire. √√
2 *Frizione YCC-S • Controllare il funzionamento, il
livello del liquido e l’assenza di
perdite nel veicolo. √√√√√
3 *Freno anteriore • Controllare il funzionamento, il
livello del liquido e l’assenza di
perdite nel veicolo. √√√√√√
• Sostituire le pastiglie dei freni. Se consumate fino al limite
4 *Freno posteriore • Controllare il funzionamento, il
livello del liquido e l’assenza di
perdite nel veicolo. √√√√√√
• Sostituire le pastiglie dei freni. Se consumate fino al limite
5 *Tu b i f r e n i • Controllare se vi sono fessura-
zioni o danneggiamenti.
• Controllare che la posa e il ser- raggio siano corretti. √√√√√
• Sostituire. Ogni 4 anni
6 *Liqui do freni • Cambiare. Ogni 2 anni
7 *Ruote • Controllare il disassamento e
danneggiamenti. √√√√
8 *Pneumatici • Controllare la profondità del
battistrada e danneggiamenti.
• Sostituire se necessario.
• Controllare la pressione dell’aria.
• Correggere se necessario. √√√√√
9 *Cuscinetti ruote • Controllare che i cuscinetti non
siano allentati o danneggiati. √√√√
10 *Forcellone • Controllare il funzionamento ed
un gioco eccessivo. √√√√
• Lubrificare con grasso a base di sapone di litio. Ogni 50000 km (30000 mi)X 1000 km
INTERVENTO DI CONTROLLO
O MANUTENZIONE
X 1000 mi
LETTURA DEL TOTALIZZATORE CONTACHILOMETRI
CONTROLLO
ANNUALE
110203040
0.66121824
UB95H0H0.book Page 4 Thursday, November 5, 2015 4:03 PM

Manutenzione e regolazione perio diche
6-5
6
11 *Cuscinetti
dello
sterzo • Controllare il gioco dei cusci-
netti e la durezza della sterzo. √√√√√
• Lubrificare con grasso a base di sapone di litio. Ogni 20000 km (12000 mi)
12 *Fissa
ggi d ella par-
te ciclistica • Accertarsi che tutti i dadi, i bul-
loni e le viti siano serrati corret-
tamente. √√√√√
13 Perno
di rotazione
leva freno • Lubrificare con grasso al silico-
ne. √√√√√
14 Perno
di rotazione
d el ped ale freno • Lubrificare con grasso a base
di sapone di litio. √√√√√
15 *Perno forcellone
d
el ped ale cambio • Lubrificare con grasso a base
di sapone di litio. √√√√√
16 Cavalletto latera-
le, cavalletto cen-
trale • Controllare il funzionamento.
• Lubrificare con grasso a base
di sapone di litio. √√√√√
17 *Interruttore
del ca-
valletto laterale • Controllare il funzionamento.
√√√√√√
18 *Forcella • Controllare il funzionamento e
l’assenza di perdite di olio. √√√√
19 *Gruppo
dell’am-
mortizzatore • Controllare il funzionamento e
l’assenza di perdite di olio
nell’ammortizzatore. √√√√
20 *Punti
di rotazione
d el braccio di rin-
vio e d el braccio di
g iunzione della so-
spensione poste- riore •
C
ontrollare il funzionamento.
√√√√
• Lubrificare con grasso a base di sapone di litio. √√
21 Olio motore • Cambiare.
• Controllare il livello dell’olio e
l’assenza di perdite di olio nel
veicolo. √√√√√√
22 Cartuccia
del filtro
d ell’olio motore • Sostituire.
√√√
N. POSIZIONE
X 1000 km
INTERVENTO DI CONTROLLO
O MANUTENZIONE
X 1000 mi
LETTURA DEL TOTALIZZATORE CONTACHILOMETRI
CONTROLLO
ANNUALE
110203040
0.6 6 12 18 24
UB95H0H0.book Page 5 Thursday, November 5, 2015 4:03 PM

Manutenzione e regolazione periodiche
6-6
6
HAU40551
NOTA
 Il filtro aria richiede una manutenzione più frequente se si utilizza il mezzo in zone mol-
to umide o polverose.
 Manutenzione del freno e della frizione YCC-S idraulici
• Controllare regolarmente e, se necessario, correggere i livelli del liquido freni e del
liquido della frizione YCC-S.
• Ogni due anni sostituire i componenti interni delle pompe freno e delle pinze non-
ché della pompa frizione e della pompa disinnesto frizione YCC-S, e cambiare il li-
quido freni ed il liquido della frizione YCC-S.
• Sostituire i tubi freno e frizione YCC-S ogni quattro anni, e se sono fessurati o dan- neggiati.
23 *Sistema
di raffre d-
d amento • Controllare il livello del liquido
refrigerante e l’assenza di per-
dite di olio nel veicolo. √√√√√
• Cambiare liquido refrigerante. Ogni 3 anni
24 Olio del car dano • Controllare il livello dell’olio e
l’assenza di perdite di olio nel
veicolo.
• Cambiare. √√√√√
25 *Interruttori d
el fre-
no anteriore e d el
freno posteriore • Controllare il funzionamento.
√√√√√√
26 Parti in movimen-
to e cavi
• Lubrificare.
√√√√√
27 *Manopola accele-
ratore • Controllare il funzionamento.
• Controllare il gioco della mano-
pola acceleratore e se necessa-
rio regolarlo.
• Lubrificare il cavo e il corpo del- la manopola.
• Lubrificare il cavo del riscalda- tore manopola. √√√√√
28 *Luci, se
gnali e in-
terruttori • Controllare il funzionamento.
• Regolare il fascio di luce del fa-
ro. √√√√√√
N. POSIZIONE
X 1000 km
INTERVENTO DI CONTROLLO
O MANUTENZIONE
X 1000 mi
LETTURA DEL TOTALIZZATORE CONTACHILOMETRI
CONTROLLO
ANNUALE
110203040
0.66121824
UB95H0H0.book Page 6 Thursday, November 5, 2015 4:03 PM

Manutenzione e regolazione perio diche
6-7
6
HAU18773

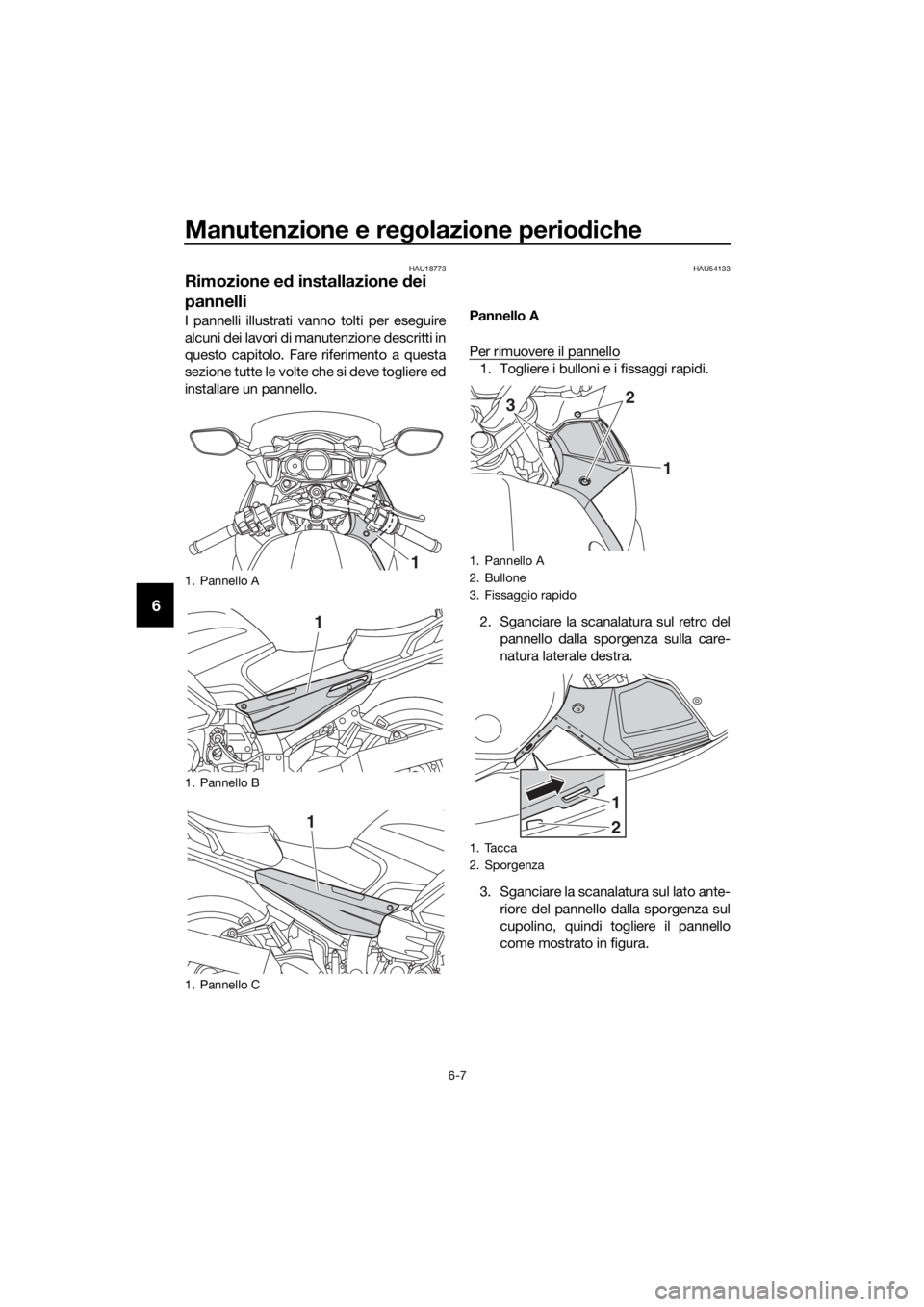

Rimozione e d installazione d ei
pannelli
I pannelli illustrati vanno tolti per eseguire
alcuni dei lavori di manutenzione descritti in
questo capitolo. Fare riferimento a questa
sezione tutte le volte che si deve togliere ed
installare un pannello.
HAU54133
Pannello A
Per rimuovere il pannello
1. Togliere i bulloni e i fissaggi rapidi.
2. Sganciare la scanalatura sul retro del
pannello dalla sporgenza sulla care-
natura laterale destra.
3. Sganciare la scanalatura sul lato ante- riore del pannello dalla sporgenza sul
cupolino, quindi togliere il pannello
come mostrato in figura.
1. Pannello A
1. Pannello B
1. Pannello C
1
1
1
1. Pannello A
2. Bullone
3. Fissaggio rapido
1. Tacca
2. Sporgenza
1
23
1
2
UB95H0H0.book Page 7 Thursday, November 5, 2015 4:03 PM
