AVERTISSEMENT
FWA10062
Ne jamais tourner la clé d e contact à la
position “OFF” ou “LOCK” tant que le
véhicule est en mouvement. Les circuits
électriques seraient coupés et cela
pourrait entraîner la perte de contrôle du
véhicule et être la cause d’un acci dent.
FAU10694LOCK (antivol)
La direction est bloquée et tous les circuits
électriques sont coupés. La clé peut être
retirée.
Blocage de la direction
1. Tourner le guidon à fond vers la gau-
che ou la droite.
2. La clé étant dans la position “OFF”,
pousser la clé et la tourner jusqu’à la
position “LOCK”.
3. Retirer la clé.
N.B.
Si la direction ne se bloque pas, essayer de
ramener le guidon légè rement vers la droite
ou la gauche.
Déblocage de la direction
1. Insérer la clé.
2. La clé étant dans la position “LOCK”,
pousser la clé et la tourner jusqu’à la
position “OFF”.
FAU65680 (stationnement)
Les feux de détresse peuvent être allumés,
mais tous les autres circuits électriques
sont coupés. La clé peut être retirée.
La direction doit être bloquée avant que la
clé puisse être tournée à la position “ ”.
ATTENTION
FCA22330
L’utilisation des feux d e détresse sur
une durée prolongée peut entraîner la
d écharge de la batterie.
1. Appuyer.
2. Tourner.
12
1. Appuyer.
2. Tourner.
12
UB96F0F0.book Page 3 Tuesday, November 3, 2015 9:17 AM

Commandes et instruments
3-4
3
FAU49398
Voyants et témoins d’alerte
FAU11032Témoins des clignotants “ ” et “ ”
Chaque témoin clignote lorsque son cli-
gnotant correspondant clignote.
FAU11061Témoin du point mort “ ”
Ce témoin s’allume lorsque la boîte de vi-
tesses est au point mort.
FAU11081Témoin de feu d e route “ ”
Ce témoin s’allume lorsque la position feu
de route du phare est sélectionnée.
FAU11124Témoin d’alerte d u niveau d ’huile “ ”
Ce témoin d’alerte s’allume lorsque le ni-
veau d’huile moteur est bas. Contrôler le bon fonctionnement du circuit
électrique du témoin d’alerte en tournant la
clé sur “ON”. Le témoin d’alerte devrait
s’allumer pendant quelques secondes,
puis s’éteindre.
Si le témoin d’alerte
ne s’allume pas lors-
que la clé de contact est tournée sur “ON”
ou s’il ne s’éteint pas par la suite, il convient
de faire contrôler le circuit électrique par un
concessionnaire Yamaha.
N.B.
Dans une côte ou lors d’une accélération
ou décélération brusques, le témoin
d’alerte pourrait se mettre à trembloter,
même si le niveau d’huile est correct. Ceci
n’indique donc pas une panne.
FAU58400Témoins du régulateur de vitesse
Ces témoins s’allument lorsque le système
de régulation de vitesse est activé.
Cf. 3-7 pour une explication détaillée de la
fonction de ces témoins.
Contrôler le bon fonctionnement du circuit
électrique de ces témoins en tournant la clé
sur “ON”. Ces témoins devraient s’allumer
pendant quelques secondes, puis
s’éteindre.
Si un témoin ne s’allume pas lorsque la clé
de contact est tournée sur “ON” ou si un té-
moin ne s’éteint pas par la suite, il convient
de faire contrôler le circuit électrique par un
concessionnaire Yamaha.
FAU73171Témoin d’alerte de panne d u moteur
“”
Ce témoin d’alerte s’allume lorsqu’un pro-
blème est détecté au niveau du moteur ou
d’un autre système de commande du véhi-
cule. Dans ce cas, il convient de faire véri-
fier le système embarqué de diagnostic de
pannes par un concessionnaire Yamaha.
1. Témoin de l’immobilisateur antivol “ ”
2. Témoin des clignotants gauches “ ”
3. Témoin d’alerte de panne du moteur “ ”
4. Témoin d’alerte du niveau d’huile “ ”
5. Témoin du point mort “ ”
6. Témoin de feu de route “ ”
7. Témoin du système antiblocage des freins (ABS) “ ”
8. Témoin des clignotants droits “ ”
9. Témoin d’alerte du système de suspension réglable électroniquement “ ”
10.Témoin/témoin d’avertissement du système de régulation antipatinage “TCS”
11.Témoins du régulateur de vitesse
GEARN25A.TEMP ˚C
LoC.TEMP˚C
0:06TIME TRIP
128374
1011
65
9
ABS
UB96F0F0.book Page 4 Tuesday, November 3, 2015 9:17 AM

Commandes et instruments
3-5
3
Contrôler le bon fonctionnement du circuit
électrique du témoin d’alerte en tournant la
clé sur “ON”. Le témoin d’alerte devrait
s’allumer pendant quelques secondes,
puis s’éteindre.
Si le témoin d’alerte ne s’allume pas lors-
que la clé de contact est tournée sur “ON”
ou s’il ne s’éteint pas par la suite, il convient
de faire contrôler le véhicule par un conces-
sionnaire Yamaha.
FAU69890Témoin d’alerte du système ABS “ ”
En mode de fonctionnement normal, le té-
moin d’alerte du système ABS s’allume
lorsque la clé de contact est tournée à la
position “ON” et s’éteint lorsque la vitesse
atteint ou dépasse 10 km/h (6 mi/h).
Si le témoin d’alerte du système ABS :  ne s’allume pas lorsque la clé de con-
tact est tournée à la position “ON”
 s’allume ou clignote pendant la
conduite
 ne s’éteint pas lorsque la vitesse at-
teint ou dépasse 10 km/h (6 mi/h)
Il est possible que le système ABS ne fonc-
tionne pas correctement. Dans les circons-
tances ci-dessus, faire contrôler le système
par un concessionnaire Yamaha dès que
possible. (Les explications au sujet du sys-
tème ABS se trouvent à la page 3-27.)
AVERTISSEMENT
FWA16041
Si le témoin d’alerte du système ABS ne
s’éteint pas lorsque la vitesse atteint ou
d épasse 10 km/h (6 mi/h) ou si le témoin
d ’avertissement s’allume ou clignote
pen dant la con duite, le freinage se fait
d e façon conventionnelle. Dans les cir-
constances ci- dessus ou si le témoin
d ’alerte ne s’allume pas du tout, faire
preuve de pru dence pour éviter que les
roues ne se bloquent lors d’un freinage
d ’urgence. Faire contrôler le système de freinage et les circuits électriques par un
concessionnaire Yamaha
dès que possi-
ble.
FAU54261Témoin/témoin d’avertissement du sys-
tème de régulation antipatinage “TCS”
Ce témoin/témoin d’alerte clignote lorsque
le système de régulation antipatinage est
activé, et s’allume lorsqu’il est désactivé.
Contrôler le bon fonctionnement du circuit
électrique du témoin en tournant la clé sur
“ON”. Le témoin devrait s’allumer pendant
quelques secondes, puis s’éteindre.
Si le témoin ne s’allume pas lorsque la clé
de contact est tournée sur “ON” ou s’il ne
s’éteint pas par la suite, il convient de faire
contrôler le circuit électrique par un con-
cessionnaire Yamaha.
Si le système de régulation antipatinage se
désactive pendant la conduite, le té-
moin/témoin d’alerte, ainsi que le témoin
d’alerte de panne du moteur s’allument. (Le
système de régulation antipatinage est ex-
pliqué à la page 3-28.)
Le cas échéant, il convient d’essayer de
réactiver la régulation antipatinage et les té-
moins en suivant le procédé sous “Réacti-
vation” à la page 3-29.
ABS
1. Témoin d’alerte de panne du moteur “ ”
2. Témoin/témoin d’avertissement du système de régulation antipatinage “TCS”
NA.TEMP
C.TEMP
TIME TR
21
UB96F0F0.book Page 5 Tuesday, November 3, 2015 9:17 AM

Commandes et instruments
3-6
3
FAU55392Témoin d’alerte d u système d e suspen-
sion réglable électroniquement “ ”
Ce témoin d’alerte s’allume lorsqu’un pro-
blème est détecté au niveau du système de
suspension réglable électroniquement.
Contrôler le bon fonctionnement du circuit
électrique du témoin d’alerte en tournant la
clé sur “ON”. Le témoin d’alerte devrait
s’allumer pendant quelques secondes,
puis s’éteindre.
Si le témoin d’alerte ne s’allume pas lors-
que la clé de contact est tournée sur “ON”
ou s’il ne s’éteint pas par la suite, il convient
de faire contrôler le circuit électrique par un
concessionnaire Yamaha.
FAU73120Témoin de l’immobilisateur antivol “ ”
Le témoin clignote en continu 30 secondes
après que la clé de contact a été tournée
sur “OFF”, signalant ainsi l’armement du
système antidémarrage. Le témoin s’éteint
après 24 heures, mais l’immobilisateur an-
tivol reste toutefois armé.
Contrôler le bon fonctionnement du circuit
électrique du témoin en tournant la clé sur
“ON”. Le témoin devr ait s’allumer pendant
quelques secondes, puis s’éteindre.
Si le témoin ne s’allume pas lorsque la clé
est tournée sur “ON”, si le témoin reste al-
lumé ou s’il clignote selon une séquence
particulière (si un problème est détecté
dans le système anti démarrage, le témoin
de ce système clignote selon une sé-
quence particulière), faire contrôler le véhi-
cule par un concessionnaire Yamaha.
N.B.
Si le témoin du système antidémarrage cli-
gnote selon la séquence suivante, 5 fois
lentement puis 2 fois rapidement, cela peut
être dû à des interférences du transpon-
deur. Dans ce cas, procéder comme suit.
1. Vérifier qu’aucune autre clé de sys- tème d’immobilisateur antivol ne se
trouve à proximité du contacteur à clé.
La présence d’une autre clé pourrait
troubler la transmission des signaux et
empêcher la mise en marche du mo-
teur.
2. Mettre le moteur en marche à l’aide de
la clé d’enregistrement de codes.
3. Si le moteur se met en marche, le cou- per, puis tenter de le remettre en mar-
che avec chacune des clés conven-
tionnelles.
4. Si le moteur ne se met pas en marche
avec l’une ou les deux clés conven-
tionnelles, confier le véhicule ainsi que
les 3 clés à un concessionnaire
Yamaha en vue du réenregistrement
de ces dernières.
UB96F0F0.book Page 6 Tuesday, November 3, 2015 9:17 AM

Commandes et instruments
3-7
3
FAU54192
Régulateur de vitesse
Ce modèle est équipé d’un régulateur de
vitesse permettant de rouler à une vitesse
constante déterminée.
Le régulateur de vitesse ne fonctionne
qu’en 3
e à une vitesse comprise entre
50 km/h (31 mi/h) et 160 km/h (100 mi/h),
en 4
e ou 5e entre 50 km/h (31 mi/h) et
180 km/h (112 mi/h), ou en 6e entre
55 km/h (34 mi/h) et 180 km/h (112 mi/h).
AVERTISSEMENT
FWA16341
 Une mauvaise utilisation du régula-
teur de vitesse pourrait entraîner
une perte de contrôle, causant ainsi
un acci dent. Ne pas activer le régu-
lateur de vitesse en cas de trafic
d ense, de mauvaises con ditions
météorologiques, ou sur des routes
sinueuses, glissantes, vallonnées,
acci dentées ou gravillonnées.
 Lorsque le véhicule monte ou des-
cen d les pentes, il est possible que
le régulateur de vitesse ne par-
vienne pas à maintenir la vitesse de
croisière définie.
 Pour éviter une activation acci den-
telle du régulateur d e vitesse,
l’étein dre lorsqu’il n’est pas utilisé.
Vérifier que le témoin d u régulateur
d e vitesse “ ” est éteint.
Activation et réglage d u régulateur de vi-
tesse
1. Appuyer sur le contacteur du régula- teur de vitesse “ ” situé sur la poi-
gnée gauche. Le témoin du régulateur
de vitesse “ ” s’allume.
2. Appuyer sur le côté “SET–” du contacteur pour activer le régulateur
de vitesse. La vitesse du moment de-
vient la vitesse de croisière définie. Le
témoin du régulateur de vitesse “SET”
s’allume.
Réglage de la vitesse de croisière définie
Lorsque le régulateur de vitesse est activé,
appuyer sur le côté “RES+” du contacteur
du régulateur de vitesse pour augmenter la
vitesse de croisière définie ou sur le côté
“SET–” pour la diminuer.
N.B.
Appuyer une fois sur le contacteur change
la vitesse par incréments de 2.0 km/h
(1.2 mi/h) environ. Maintenir enfoncé le
côté “RES+” ou “SET–” du contacteur du
régulateur de vitesse augmente ou diminue
continuellement la vitesse tant que le
contacteur n’est pas relâché.
Il est également possible d’augmenter ma-
nuellement la vitesse de croisière à l’aide
de l’accélérateur. Une fois que le véhicule a1. Témoin du régulateur de vitesse “ ”
2. Témoin du régulateur de vitesse “SET”
NA.TEMP
C.TEMP
TIME TR
21
1. Contacteur du régulateur de vitesse “RES+/SET–”
2. Contacteur du régulateur de vitesse “ ”
RES
SETPA S S
1
2
UB96F0F0.book Page 7 Tuesday, November 3, 2015 9:17 AM

Commandes et instruments
3-8
3
accéléré, il est possible de définir une nou-
velle vitesse de croisière en appuyant sur le
côté “SET–” du contacteur. Si aucune nou-
velle vitesse de croisière n’est définie, lors-
que la poignée des gaz revient, le véhicule
ralentit pour atteindre la vitesse de croisière
précédemment définie.
Désactivation du régulateur d e vitesse
Effectuer l’une des opérations suivantes
pour annuler la vitesse de croisière définie.
Le témoin “SET” s’éteint.  Tourner la poignée des gaz au-delà de
la position de coupure des gaz dans la
direction de décélération.
 Actionner le frein avant ou arrière.
 Débrayer.
Appuyer sur le contacteur pour désactiver
le régulateur de vitesse. Les témoins “ ”
et “SET” s’éteignent.
N.B.
Le véhicule ralentit dès la désactivation du
régulateur de vitesse, sauf si la poignée des
gaz est actionnée.
Utilisation de la fonction d e reprise
Appuyer sur le côté “RES+” du contacteur
pour réactiver le régulateur de vitesse. Le
véhicule retourne à la vitesse de croisière
précédemment définie. Le témoin “SET”
s’allume.
AVERTISSEMENT
FWA16351
Il est d angereux d’utiliser la fonction d e
reprise lorsque la vitesse d e croisière
précéd emment définie est trop élevée
pour les con ditions actuelles.
N.B.
Appuyer sur le contacteur, tandis que le ré-
gulateur de vitesse est activé, éteint com-
plètement celui-ci et efface la vitesse de
croisière précédemment définie. Il n’est
pas possible d’utiliser la fonction de reprise
tant qu’une nouvelle vitesse de croisière
n’a pas été définie.
Désactivation automatique du régulateur
de vitesse
Le régulateur de vitesse de ce modèle est
commandé électroniquement et est lié aux
autres systèmes de commande. Le régula-
teur de vitesse est automatiquement dé-
sactivé dans les conditions suivantes :
 Le régulateur de vitesse ne parvient
pas à maintenir la vitesse de croisière
définie.
 Un dérapage ou un patinage de la
roue a été détecté. (Si le système de
régulation antipatinage n’a pas été dé-
sactivé, il fonctionne.)
 Le coupe-circuit du moteur/démar-
reur est en position “ ”.
 Le moteur cale.
 La béquille latérale est abaissée.
Lorsque le pilote roule à une vitesse de
croisière définie, si le régulateur de vitesse
est désactivé sous les conditions ci-des-
sus, le témoin “ ” s’éteint et le témoin
“SET” clignote pendant 4 secondes, puis
s’éteint.
Lorsqu’il ne roule à une vitesse de croisière
définie, si le coupe-circuit du moteur/dé-
marreur est en position “ ”, si le moteur

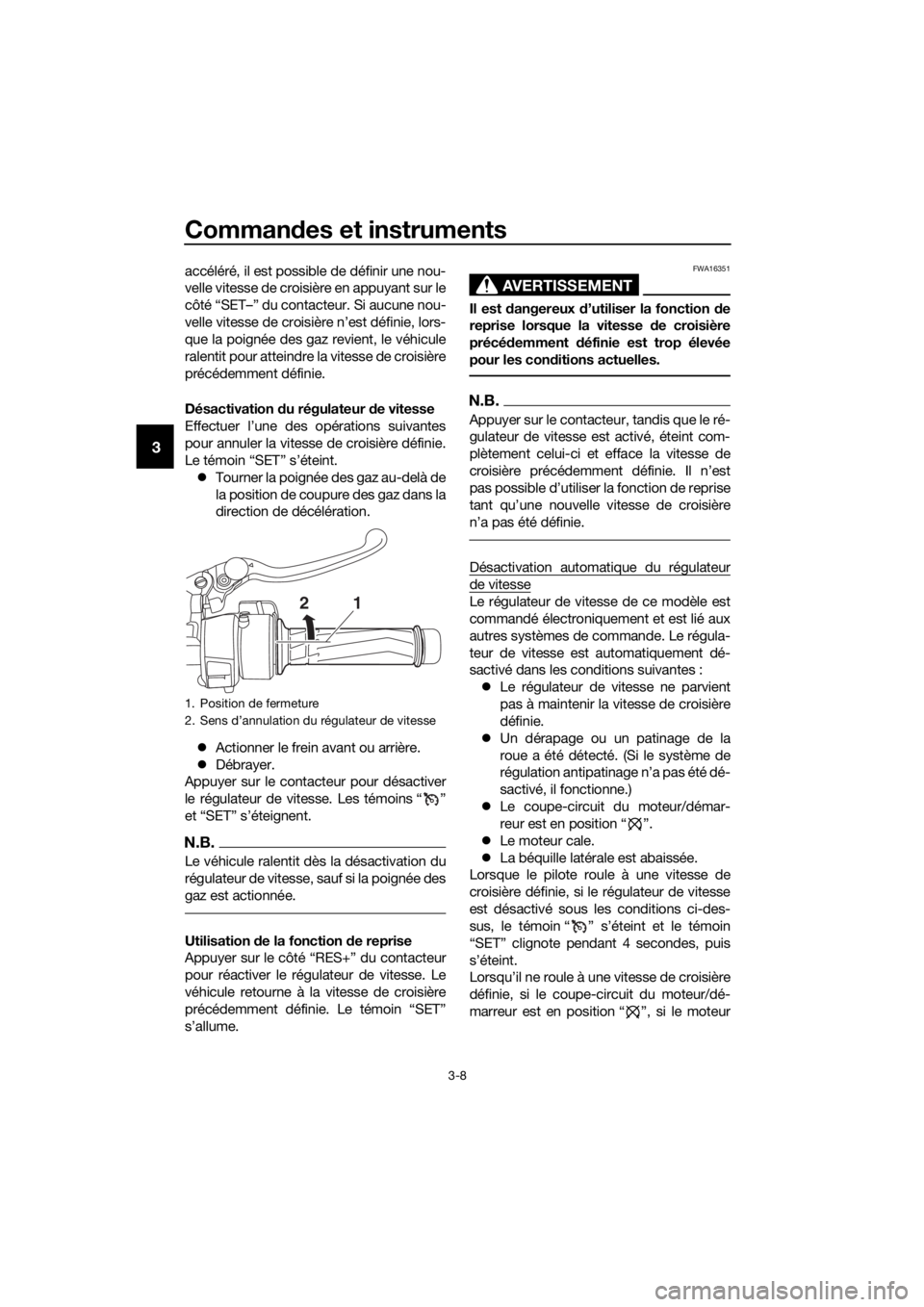

1. Position de fermeture
2. Sens d’annulation du régulateur de vitesse
21
UB96F0F0.book Page 8 Tuesday, November 3, 2015 9:17 AM

Commandes et instruments
3-9
3
cale ou si la béquille latérale est abaissée,
le témoin “ ” s’éteint (le témoin “SET” ne
clignote pas).
Si le régulateur de vitesse est automatique-
ment désactivé, s’arrêter et vérifier que le
véhicule est en bon état de marche.
Avant d’utiliser de nouveau le régulateur de
vitesse, l’activer à l’aide du contacteur.
N.B.
Dans certains cas, le régulateur de vitesse
ne parvient pas à maintenir la vitesse de
croisière définie lorsque le véhicule monte
ou descend les pentes.
 Lorsqu’il monte les pentes, la vitesse
réelle peut être inférieure à la vitesse
de croisière définie. Dans ce cas, ac-
célérer jusqu’à atteindre la vitesse dé-
sirée à l’aide de l’accélérateur.
 Lorsqu’il descend les pentes, la vi-
tesse réelle peut être supérieure à la
vitesse de croisière définie. Dans ce
cas, le contacteur ne peut pas être uti-
lisé pour régler la vitesse de croisière
définie. Pour réduire la vitesse, utiliser
les freins. Dans ce cas, le régulateur
de vitesse est désactivé.
FAU58235
Bloc de compteurs multifonc-
tions
AVERTISSEMENT
FWA12423
Veiller à effectuer tout réglage du bloc
d e compteurs multifonctions lorsque le
véhicule est à l’arrêt. Un réglage effec-
tué pen dant la con duite risque d e dis-
traire et augmente ainsi les risques d’ac-
ci dents.
N.B.
Le contacteur de sélection “ / ” et le
contacteur de menu “MENU” sont situés
sur la poignée gauche. Ces contacteurs
permettent de contrôler ou de modifier les
réglages du bloc de compteurs multifonc-
tions.
1. Bouton “RESET”
2. Bouton “TCS”
3. Compte-tours
4. Afficheur de mode de conduite
5. Indicateur d’économie “ECO”
6. Jauge de carburant
7. Compteur de vitesse
8. Montre
9. Afficheur du rapport engagé
10.Affichage des fonctions
11.Écran d’informations
GEARN25A.TEMP ˚C
LoC.TEMP˚C
0:06TIME TRIP
1231145786910
UB96F0F0.book Page 9 Tuesday, November 3, 2015 9:17 AM

Commandes et instruments
3-10
3
Le bloc de compteurs multifonctions est
composé des éléments suivants :
 un compteur de vitesse
 un compte-tours
 une montre
 un afficheur du niveau de carburant
 un indicateur d’économie
 un afficheur du rapport engagé
 un afficheur de mode de conduite
 un afficheur des fonctions
 un écran d’informations
 un afficheur des modes de réglage
N.B.
Tourner la clé de contact sur “ON”
avant d’appuyer sur le contacteur de
sélection “ / ”, le contacteur de
menu “MENU”, le bouton “RESET” ou
le bouton “TCS”.
 Pour passer de l’écran des kilomètres
à celui des miles, et vice-versa, se re-
porter à la page 3-16.
Compteur de vitesse
Le compteur de vitesse affiche la vitesse de
conduite du véhicule. Compte-tours
Le compte-tours électrique permet de
contrôler la vitesse de rotation du moteur et
de maintenir celle-ci dans la plage de puis-
sance idéale.
Lorsque la clé est tournée sur la position
“ON”, l’aiguille du compte-tours balaie le
cadran, puis retourne à zéro en guise de
test du circuit électrique.
ATTENTION
FCA10032
Ne jamais faire fonctionner le moteur
d
ans la zone rouge d u compte-tours.
Zone rouge : 9000 tr/mn et au- delà
Afficheur du niveau d e carburant
L’afficheur du niveau de carburant indique
la quantité de carburant qui se trouve dans
le réservoir de carburant. Les segments de
l’afficheur du niveau de carburant
s’éteignent de “F” (plein) vers “E” (vide) au
1. Contacteur de menu “MENU”
2. Contacteur de sélection “ / ”
1
2
1. Compte-tours
2. Zone rouge du compte-tours
1. Jauge de carburant
1 2
GEAR
NA.TEMP
C.TEMP
1
UB96F0F0.book Page 10 Tuesday, November 3, 2015 9:17 AM
