Funktionen der Instrumente un d Bed ienung selemente
3-19
32. Den Menü-Wahlknopf “MENU” drü-
cken, um “TIME–2” und “TIME–3” an-
zuzeigen. Zum Zurückstellen einer
Zeitspanne den “RESET”-Knopf ver-
wenden, um das Element auszuwäh-
len, das zurückgesetzt werden soll.
3. Während das ausgewählte Element blinkt, den “RESET”-Knopf 2 Sekun-
den lang drücken.
4. Den Menü-Wahlknopf “MENU” drü- cken, um zum Einstellmodus-Menü
zurückzukehren.

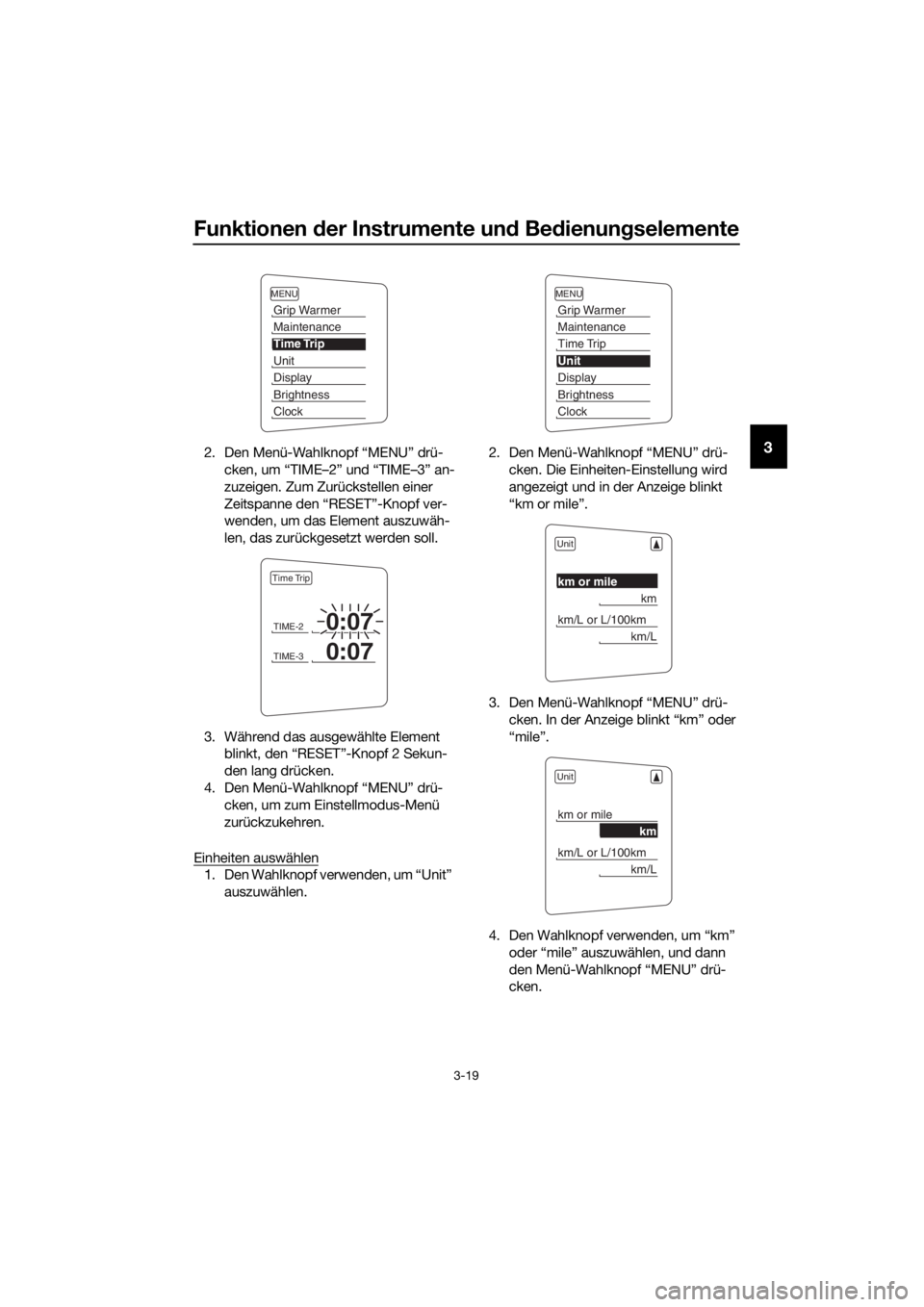

Einheiten auswählen
1. Den Wahlknopf verwenden, um “Unit” auszuwählen. 2. Den Menü-Wahlknopf “MENU” drü-
cken. Die Einheiten-Einstellung wird
angezeigt und in der Anzeige blinkt
“km or mile”.
3. Den Menü-Wahlknopf “MENU” drü- cken. In der Anzeige blinkt “km” oder
“mile”.
4. Den Wahlknopf verwenden, um “km” oder “mile” auszuwählen, und dann
den Menü-Wahlknopf “MENU” drü-
cken.
MENU
Grip Warmer
Maintenance
Time Trip
Unit
Display
Brightness
Clock
TIME-20:07
TIME-30:07
Time Trip
MENU
Grip Warmer
Maintenance
Time Trip
Unit
Display
Brightness
Clock
Unit
km or mile
km
km/L or L/100km
km/L
Unit
km or mile
km
km/L or L/100km
km/L
UB88G0G0.book Page 19 Friday, October 16, 2015 11:30 AM

Funktionen der Instrumente un d Be dienung selemente
3-20
3
HINWEIS
Wenn “km” ausgewählt wurde, kann
“L/100km” oder “km/L” als Anzeigeeinhei-
ten für den Kraftstoffverbrauch festgelegt
werden. Zum Festlegen der Anzeigeeinhei-
ten für den Kraftstoffverbrauch wie folgt
vorgehen. Wenn “mile” ausgewählt wurde,
die Schritte 5 und 6 überspringen.
5. Den Wahlknopf verwenden, um “km/L
or L/100km” auszuwählen.
6. Den Menü-Wahlknopf “MENU” drü-
cken, den Wahlknopf verwenden, um
“L/100km” oder “km/L” auszuwählen,
und dann den Menü-Wahlknopf “ME-
NU” erneut drücken.
7. Den Wahlknopf verwenden, um “ ” auszuwählen, und dann den Menü-
Wahlknopf “MENU” drücken, um zum
Einstellmodus-Menü zurückzukehren.
Die Anzeigeelemente auswählen
1. Den Wahlknopf verwenden, um “Dis- play” auszuwählen. 2. Den Menü-Wahlknopf “MENU” drü-
cken, den Wahlknopf verwenden, um
die zu ändernde Anzeige auszuwäh-
len, und dann den Menü-Wahlknopf
“MENU” erneut drücken.
3. Den Wahlknopf verwenden, um das zu ändernde Element auszuwählen,
und dann den Menü-Wahlknopf “ME-
NU” drücken.
4. Den Wahlknopf verwenden, um das Element auszuwählen, das angezeigt
werden soll, und dann den Menü-
Wahlknopf “MENU” drücken.
Unit
km or mile
km
km/L or L/100km
km/L
MENU
Grip Warmer
Maintenance
Time Trip
Unit
Display
Brightness
Clock
Display
Display-1
Display-2
Display-3
Display-1
1-1
A.TEMP
1-2
C.TEMP
1-3
TIME TRIP
Display-1
1-1
ODO
1-2
C.TEMP
1-3
TIME TRIP
UB88G0G0.book Page 20 Friday, October 16, 2015 11:30 AM

Funktionen der Instrumente un d Bed ienung selemente
3-21
3
5. Nach Abschluss der Einstellungsän-
derungen den Wahlknopf verwenden,
um “ ” auszuwählen, und dann den
Menü-Wahlknopf “MENU” drücken,
um zur vorherigen Anzeige zurückzu-
kehren.
6. Den Wahlknopf verwenden, um “ ” auszuwählen, und dann den Menü-
Wahlknopf “MENU” drücken, um zum
Einstellmodus-Menü zurückzukehren.

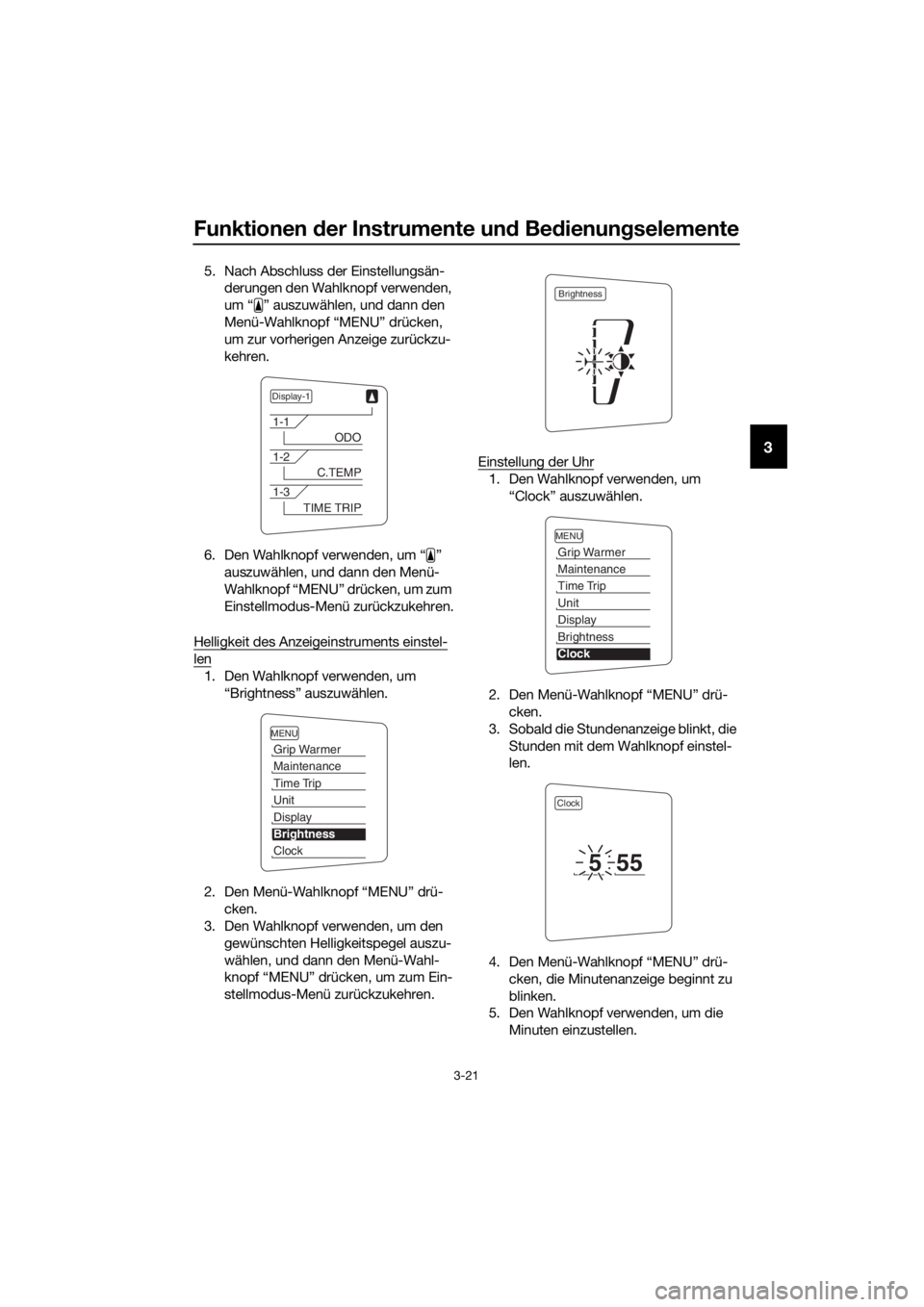

Helligkeit des Anzeigeinstruments einstel-
len
1. Den Wahlknopf verwenden, um “Brightness” auszuwählen.
2. Den Menü-Wahlknopf “MENU” drü- cken.
3. Den Wahlknopf verwenden, um den
gewünschten Helligkeitspegel auszu-
wählen, und dann den Menü-Wahl-
knopf “MENU” drücken, um zum Ein-
stellmodus-Menü zurückzukehren. Einstellung der Uhr
1. Den Wahlknopf verwenden, um
“Clock” auszuwählen.
2. Den Menü-Wahlknopf “MENU” drü- cken.
3. Sobald die Stundenanzeige blinkt, die Stunden mit dem Wahlknopf einstel-
len.
4. Den Menü-Wahlknopf “MENU” drü- cken, die Minutenanzeige beginnt zu
blinken.
5. Den Wahlknopf verwenden, um die
Minuten einzustellen.
Display-1
1-1
ODO
1-2
C.TEMP
1-3
TIME TRIP
MENU
Grip Warmer
Maintenance
Time Trip
Unit
Display
Brightness
Clock
Brightness
MENU
Grip Warmer
Maintenance
Time Trip
Unit
Display
Brightness
Clock
Clock
555
UB88G0G0.book Page 21 Friday, October 16, 2015 11:30 AM

Funktionen der Instrumente un d Be dienung selemente
3-22
3
6. Den Menü-Wahlknopf “MENU” drü-
cken, um zum Einstellmodus-Menü
zurückzukehren.
Alle Anzeigeelemente zurückstellen
1. Den Wahlknopf verwenden, um “All Reset” auszuwählen.
2. Den Menü-Wahlknopf “MENU” drü- cken.
3. Den Wahlknopf verwenden, um “YES” auszuwählen, und dann den Menü-
Wahlknopf “MENU” drücken.
HINWEIS
Der Kilometerzähler und die Uhr können
nicht zurückgesetzt werden.
GAU49432
D-Mo dus (Antrie bsmo dus)
D-Modus ist ein elektronisch geregeltes
System zur Optimierung der Motorleistung.
Es bietet zwei Antriebsmodi (Touren-Mo-
dus “T” und Sport-Modus “S”).
Den Antriebsmodus-Schalter “MODE” drü-
cken, um zwischen den Modi umzuschal-
ten. (Beschreibung des Antriebsmodus-
Schalters siehe Seite 3-24.)
HINWEIS
Vor Benutzung des D-Modus sicherstellen,
dass Sie mit dessen Funktion und mit der
Funktion des Antriebsmodus-Schalters
vertraut sind.
Touren-Mo dus “T”
Der Touren-Modus “T” ist für verschiedene
Fahrbedingungen geeignet.
In diesem Modus kann der Fahrer sowohl
im unteren als auch im mittleren und obe-
ren Geschwindigkeitsbereich geschmeidig
fahren.
S port-Mo dus “ S”
Dieser Modus bietet im Vergleich zum Tou-
ren-Modus ein sportlicheres Ansprechver-
halten des Motors im unteren und mittleren
Geschwindigkeitsbereich.
MENU
Maintenance
Time Trip
Unit
Display
Brightness
Clock
All Reset
All Reset
YES
NO
1. Antriebsmodus-Schalter “MODE”
STOP
MODE
RUNSTART
1
UB88G0G0.book Page 22 Friday, October 16, 2015 11:30 AM

Funktionen der Instrumente un d Bed ienung selemente
3-23
3
GAU1234J
Lenkerarmaturen
Links
Rechts
GAU54201Abblen d-
/Lichthupenschalter “ / /PA SS”
Zum Einschalten des Fernlichts den Schal-
ter auf “ ”, zum Einschalten des Ab-
blendlichts den Schalter auf “ ” stellen.
Zur kurzen Betätigung des Fernlichts drü-
cken Sie, bei eingeschaltetem Abblend-
licht, auf die “PASS”-Seite des Schalters.
GAU12461Blinkerschalter “ / ”
Vor dem Rechtsabbiegen den Schalter
nach “ ” drücken. Vor dem Linksabbie-
gen den Schalter nach “ ” drücken. So-
bald der Schalter losgelassen wird, kehrt er
in seine Mittelstellung zurück. Um die Blin-
ker auszuschalten, den Schalter hineindrü-
cken, nachdem dieser in seine Mittelstel-
lung zurückgebracht wurde.
GAU12501Hupenschalter “ ”
Zum Auslösen der Hupe diesen Schalter
betätigen.
GAU54212S topp/Betrie b/S tart-
S chalter “ / / ”
Zum Durchdrehen des Motors mit dem
Choke, stellen Sie diesen Schalter
auf “ ”, und drücken Sie anschließend
den Schalter nach unten auf “ ”. Vor dem
Starten die Anweisungen zum Anlassen
des Motors lesen; siehe dazu Seite 5-2.
Diesen Schalter auf “ ” stellen, um den
Motor in einem Notfall, z. B. wenn das Fahr-
zeug stürzt oder wenn der Gaszug klemmt,
zu stoppen.
GAU12735Warn blinkschalter “ ”
Mit dem Zündschlüssel in der Stellung
“ON” oder “ ” diesen Schalter benutzen,
um die Warnblinkanlage einzuschalten (alle
Blinker blinken gleichzeitig auf).
Die Warnblinkanlage ist nur in Notsituatio-
nen zu verwenden, um andere Verkehrsteil-
nehmer zu warnen, wenn man an einer ge-
fährlichen Stelle anhalten muss.
ACHTUNG
GCA10062
Das Warn blinklicht nicht ü ber einen län-
g eren Zeitraum bei aus geschaltetem
Motor blinken lassen, d a sich die Batte-
rie entla den könnte.
1. Menü-Wahlknopf “MENU”
2. Wahlknopf “ / ”
3. Tempomat-Bedienelemente
4. Hupenschalter “ ”
5. Blinkerschalter “ / ”
6. Abblend-
/Lichthupenschalter “ / /PASS”
1. Stopp/Betrieb/Start-Schalter “ / / ”
2. Antriebsmodus-Schalter “MODE”
3. Warnblinkschalter “ ”
RES
SETPA S S
1
6
5
4
2
3
STOP
MODE
RUNSTART
3
2
1
UB88G0G0.book Page 23 Friday, October 16, 2015 11:30 AM

Funktionen der Instrumente un d Be dienung selemente
3-24
3
GAU12781Tempomat-Bed ienelemente
Für nähere Angaben zur Funktionsweise
des Tempomaten siehe Seite 3-7.
GAU54231Menü-Wahlknopf “MENU”
Dieser Wahlknopf wird verwendet, um in
der Funktionsanzeige und in der Einstellm-
odus-Anzeige der Multifunktionsmesser-
Einheit eine Option auszuwählen.
Siehe “Multifunktionsmesser-Einheit” auf
Seite 3-10 für nähere Informationen.
GAU54221Wahlknopf “ / ”
Dieser Wahlknopf wird verwendet, um in
der Funktionsanzeige und in der Einstellm-
odus-Anzeige der Multifunktionsmesser-
Einheit eine Option auszuwählen.
Siehe “Multifunktionsmesser-Einheit” auf
Seite 3-10 für nähere Informationen.
GAU54691Antrie bsmo dus-S chalter “MODE”
WARNUNG
GWA15341
Den D-Mo dus nicht wechseln, währen d
d as Fahrzeu g in Bewe gung ist.
Mit diesem Schalter wird der Antriebsmo-
dus auf Touren-Modus “T” oder Sport-Mo-
dus “S” umgeschaltet.
Der Gasdrehgriff muss zum Umschalten
des Antriebsmodus vollständig geschlos-
sen sein.
Der gewählte Modus wird in der Antriebs-
modusanzeige angezeigt. (Siehe Seite
3-12.)
Der Antriebsmodus kann nicht gewechselt
werden, während der Tempomat in Betrieb
ist.
GAU12832

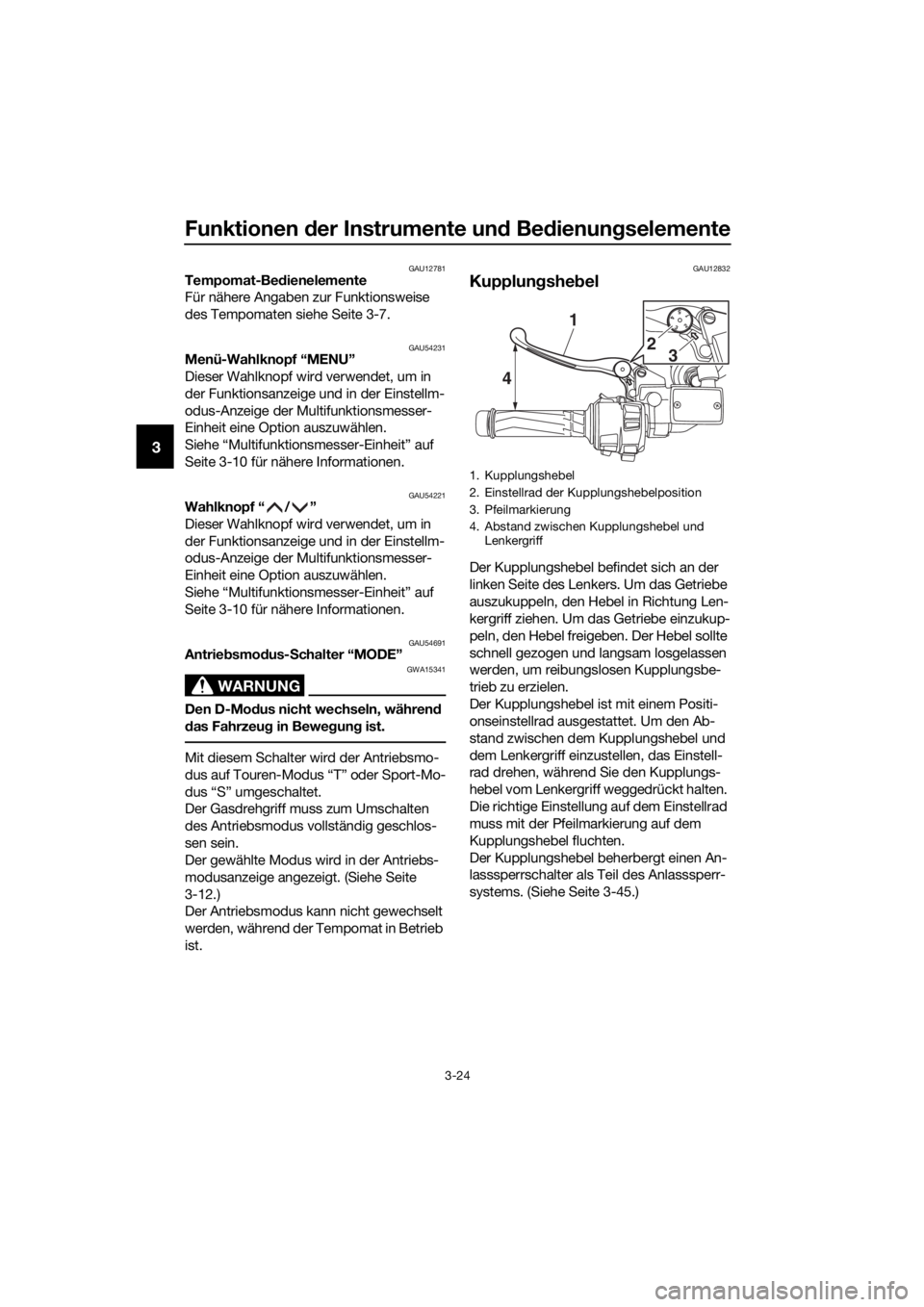

Kupplun gshe bel
Der Kupplungshebel befindet sich an der
linken Seite des Lenkers. Um das Getriebe
auszukuppeln, den Hebel in Richtung Len-
kergriff ziehen. Um das Getriebe einzukup-
peln, den Hebel freigeben. Der Hebel sollte
schnell gezogen und langsam losgelassen
werden, um reibungslosen Kupplungsbe-
trieb zu erzielen.
Der Kupplungshebel ist mit einem Positi-
onseinstellrad ausgestattet. Um den Ab-
stand zwischen dem Kupplungshebel und
dem Lenkergriff einzustellen, das Einstell-
rad drehen, während Sie den Kupplungs-
hebel vom Lenkergriff weggedrückt halten.
Die richtige Einstellung auf dem Einstellrad
muss mit der Pfeilmarkierung auf dem
Kupplungshebel fluchten.
Der Kupplungshebel beherbergt einen An-
lasssperrschalter als Teil des Anlasssperr-
systems. (Siehe Seite 3-45.)
1. Kupplungshebel
2. Einstellrad der Kupplungshebelposition
3. Pfeilmarkierung
4. Abstand zwischen Kupplungshebel und
Lenkergriff
15432
4 1
2
3
UB88G0G0.book Page 24 Friday, October 16, 2015 11:30 AM

Funktionen der Instrumente un d Bed ienung selemente
3-25
3
GAU12872

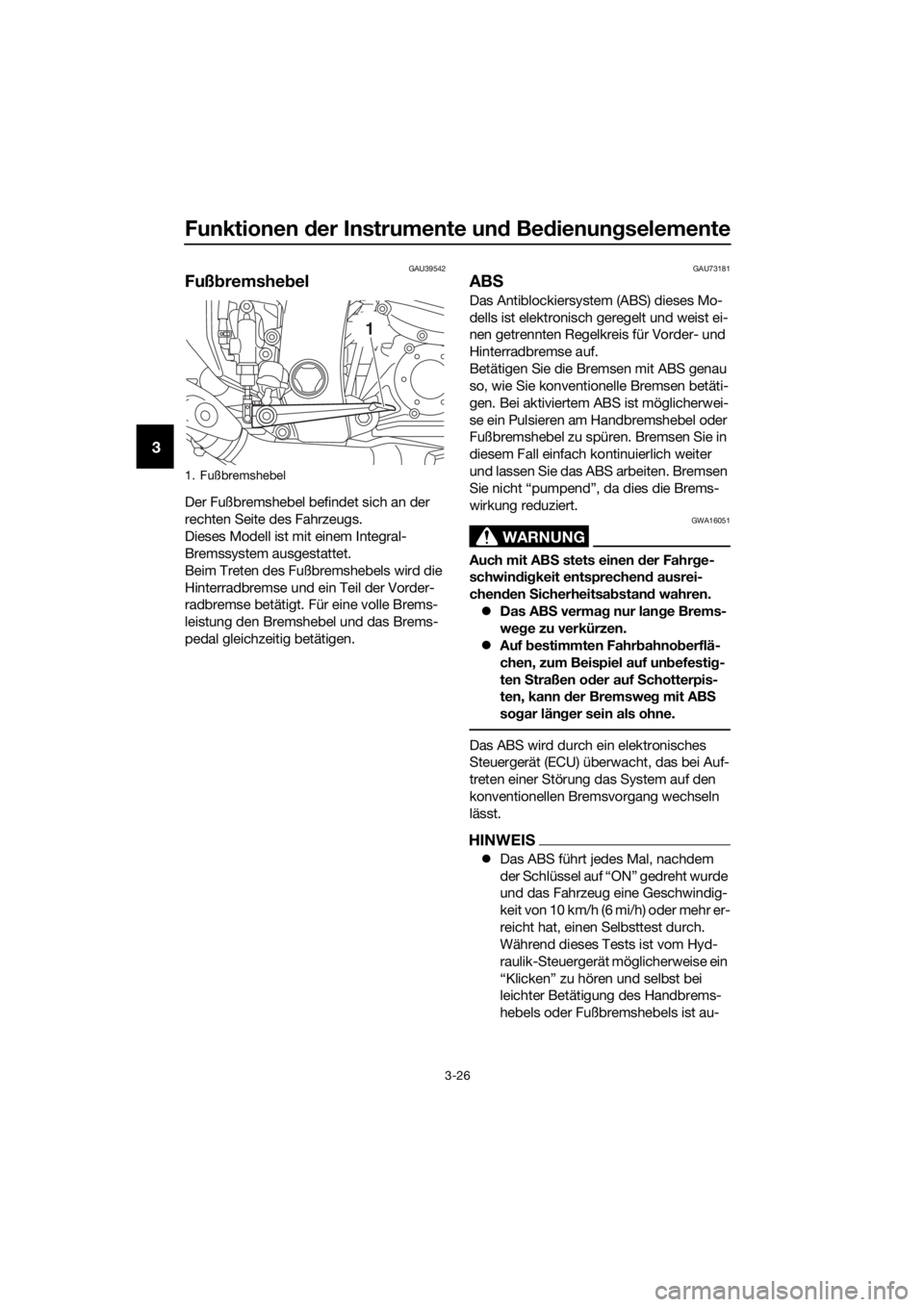

Fußschalthe bel
Der Fußschalthebel befindet sich links vom
Motor und wird zusammen mit dem Kupp-
lungshebel betätigt, wenn die Gänge des
Synchrongetriebes, ausgestattet mit 6-Ge-
schwindigkeiten, gewechselt werden.
GAU26825

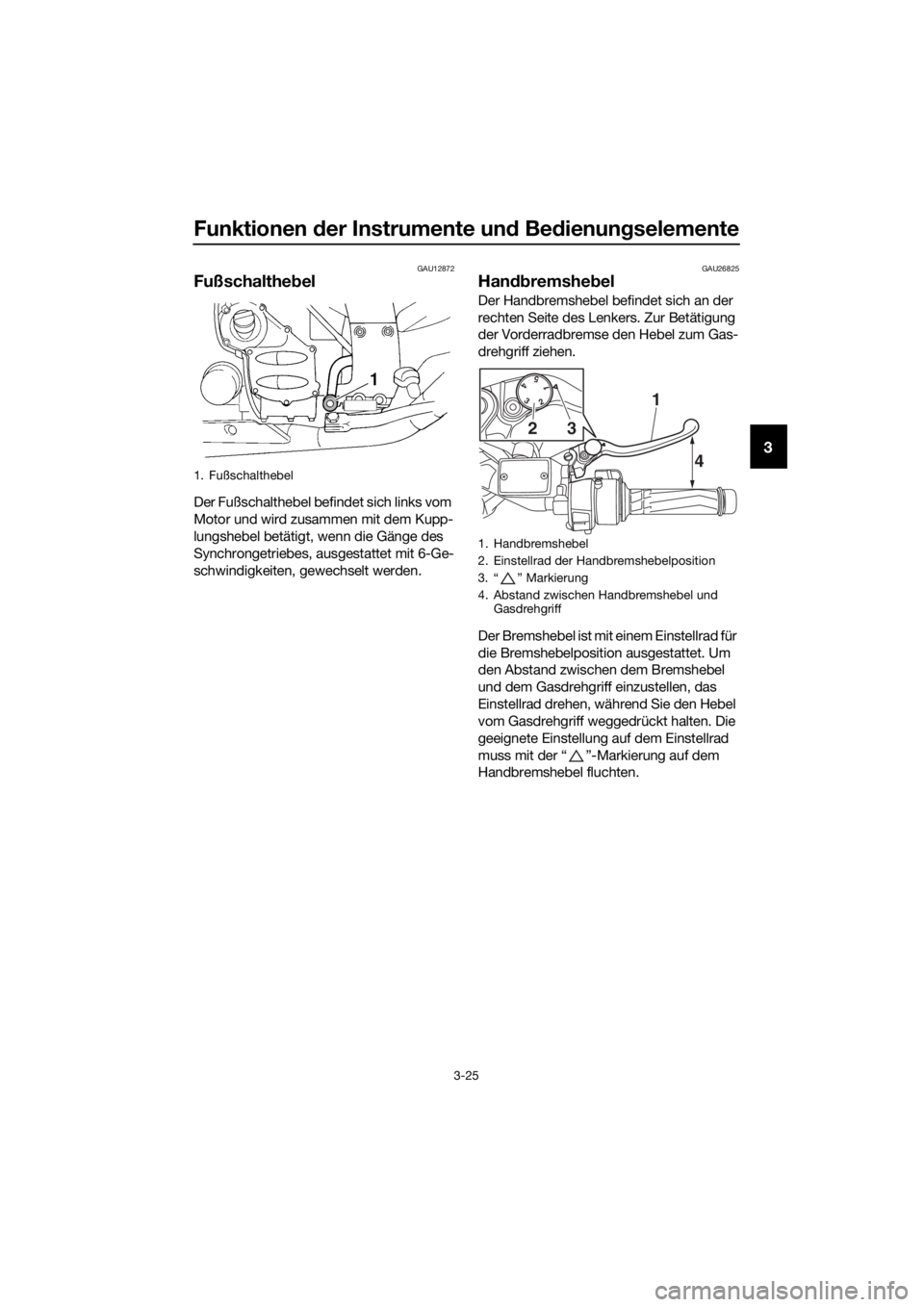

Han dbremshe bel
Der Handbremshebel befindet sich an der
rechten Seite des Lenkers. Zur Betätigung
der Vorderradbremse den Hebel zum Gas-
drehgriff ziehen.
Der Bremshebel ist mit einem Einstellrad für
die Bremshebelposition ausgestattet. Um
den Abstand zwischen dem Bremshebel
und dem Gasdrehgriff einzustellen, das
Einstellrad drehen, während Sie den Hebel
vom Gasdrehgriff weggedrückt halten. Die
geeignete Einstellung auf dem Einstellrad
muss mit der “ ”-Markierung auf dem
Handbremshebel fluchten.
1. Fußschalthebel
1. Handbremshebel
2. Einstellrad der Handbremshebelposition
3. “ ” Markierung
4. Abstand zwischen Handbremshebel und
Gasdrehgriff
154
32
4
1
32
UB88G0G0.book Page 25 Friday, October 16, 2015 11:30 AM

Funktionen der Instrumente un d Be dienung selemente
3-26
3
GAU39542
Fußbremshe bel
Der Fußbremshebel befindet sich an der
rechten Seite des Fahrzeugs.
Dieses Modell ist mit einem Integral-
Bremssystem ausgestattet.
Beim Treten des Fußbremshebels wird die
Hinterradbremse und ein Teil der Vorder-
radbremse betätigt. Für eine volle Brems-
leistung den Bremshebel und das Brems-
pedal gleichzeitig betätigen.
GAU73181
AB S
Das Antiblockiersystem (ABS) dieses Mo-
dells ist elektronisch geregelt und weist ei-
nen getrennten Regelkreis für Vorder- und
Hinterradbremse auf.
Betätigen Sie die Bremsen mit ABS genau
so, wie Sie konventionelle Bremsen betäti-
gen. Bei aktiviertem ABS ist möglicherwei-
se ein Pulsieren am Handbremshebel oder
Fußbremshebel zu spüren. Bremsen Sie in
diesem Fall einfach kontinuierlich weiter
und lassen Sie das ABS arbeiten. Bremsen
Sie nicht “pumpend”, da dies die Brems-
wirkung reduziert.
WARNUNG
GWA16051
Auch mit AB S stets einen d er Fahrge-
schwin dig keit entsprechen d ausrei-
chen den Sicherheitsa bstan d wahren.
 Das AB S verma g nur lan ge Brems-
we ge zu verkürzen.
 Auf bestimmten Fahr bahno berflä-
chen, zum Beispiel auf un befesti g-
ten Straßen o der auf Schotterpis-
ten, kann der Bremswe g mit AB S
so gar län ger sein als ohne.
Das ABS wird durch ein elektronisches
Steuergerät (ECU) überwacht, das bei Auf-
treten einer Störung das System auf den
konventionellen Bremsvorgang wechseln
lässt.
HINWEIS
 Das ABS führt jedes Mal, nachdem
der Schlüssel auf “ON” gedreht wurde
und das Fahrzeug eine Geschwindig-
keit von 10 km/h (6 mi/h) oder mehr er-
reicht hat, einen Selbsttest durch.
Während dieses Tests ist vom Hyd-
raulik-Steuergerät möglicherweise ein
“Klicken” zu hören und selbst bei
leichter Betätigung des Handbrems-
hebels oder Fußbremshebels ist au-
1. Fußbremshebel
1
UB88G0G0.book Page 26 Friday, October 16, 2015 11:30 AM
