2016 YAMAHA FJR1300A Betriebsanleitungen (in German)

Regelmäßi ge Wartun g un d Einstellun g
6-21
6
GAU21386
Spiel des Gas dreh griffs prüfen
Spiel des Gasdrehgriffs messen, wie in der
Abbildung gezeigt.
Das Spiel des Gasdrehgriffs regelmäßig
prüfen und ggf. von einer Yamaha-Fach-
werkstatt einstellen lassen.
GAU21402
Ventilspiel
Mit zunehmender Betriebszeit verändert
sich das Ventilspiel, wodurch die Zylinder-
füllung nicht mehr den optimalen Wert er-
reicht und/oder Motorgeräusche entstehen
können. Um dem vorzubeugen, muss das
Ventilspiel in den empfohlenen Abständen
gemäß Wartungs- und Schmiertabelle von
einer Yamaha-Fachwerkstatt geprüft und
ggf. eingestellt werden.
1. Spiel des Gasdrehgriffs
S piel des Gas dreh griffs:
1.0–3.0 mm (0.04–0.12 in)
1
UB88G0G0.book Page 21 Friday, October 16, 2015 11:30 AM

Regelmäßi ge Wartun g un d Einstellun g
6-22
6
GAU64410
Reifen
Der Kontakt zwischen Straße und Fahrzeug
wird allein durch die Reifen hergestellt. Die
Sicherheit hängt unter allen Fahrbedingun-
gen von einer relativ kleinen Kontaktfläche
zwischen Reifen und Straße ab. Deswegen
ist es von höchster Wichtigkeit, die Reifen
stets in gutem Zustand zu halten und sie
rechtzeitig durch Neureifen des vorge-
schriebenen Typs zu ersetzen.
Reifenluftdruck
Den Reifenluftdruck vor jeder Fahrt prüfen
und ggf. korrigieren.
WARNUNG
GWA10504
Bei Fahren d es Fahrzeugs mit falschem
Reifen druck besteht Verletzun gs- o der
Le bens gefahr durch einen Verlust der
Kontrolle ü ber das Fahrzeu g.
 Den Reifenluft druck stets b ei kalten
Reifen ( d. h. Reifentemperatur ent-
spricht Um geb un gstemperatur)
prüfen un d korri gieren.
 Der Reifend ruck muss entspre-
chen d d er Fahr geschwin dig keit
un d hinsichtlich d es Gesamtge-
wichts von Fahrer, Beifahrer, Ge-
päck un d Zu behör, d as für d ieses
Mo dell genehmi gt wur de, an ge-
passt wer den.WARNUNG
GWA10512
Niemals das Fahrzeu g ü berla den. Das
Fahren mit einem ü berla denen Fahrzeu g
kann Unfälle verursachen.
Reifenkontrolle
Vor jeder Fahrt die Reifen prüfen. Bei unzu-
reichender Profiltiefe, Nägeln oder Glas-
splittern in der Lauffläche, rissigen Flanken
usw. den Reifen umgehend von einer
Yamaha-Fachwerkstatt wechseln lassen. Reifenluft
druck ( gemessen bei kal-
ten Reifen):
1 Person:Vo r n :250 kPa (2.50 kgf/cm², 36 psi)
Hinten: 290 kPa (2.90 kgf/cm², 42 psi)
2 Personen:
Vo r n :250 kPa (2.50 kgf/cm², 36 psi)
Hinten:
290 kPa (2.90 kgf/cm², 42 psi)
Maximale Zula dung *:
215 kg (474 lb)
* Gesamtgewicht von Fahrer, Beifah- rer, Gepäck und Zubehör
1. Reifenflanke
2. Profiltiefe
Min destprofiltiefe (vorn un d hinten):
1.6 mm (0.06 in)
UB88G0G0.book Page 22 Friday, October 16, 2015 11:30 AM

Regelmäßi ge Wartun g un d Einstellun g
6-23
6
HINWEIS
Die Gesetzgebung zur Mindestprofiltiefe
kann von Land zu Land abweichen. Richten
Sie sich deshalb nach den entsprechenden
Vorschriften.
WARNUNG
GWA10472
Abgenutzte Reifen unverzü glich
von einer Yamaha-Fachwerkstatt
austauschen lassen. A bgesehen
d avon, dass Sie geg en die Straßen-
verkehrsor dnun g verstoßen, beein-
trächtig en übermäßi g a bgefahrene
Reifen die Fahrsta bilität un d kön-
nen zum Verlust der Kontrolle ü ber
d as Fahrzeu g führen.
 Den Austausch von Bauteilen, d ie
mit den Rä dern un d d er Bremsanla-
g e zu tun hab en, sowie den Reifen-
wechsel grun dsätzlich von einer
Yamaha-Fachwerkstatt vornehmen
lassen, die ü ber die dafür notwen di-
g e fachliche Erfahrun g verfü gt.
 Nach dem Reifenwechsel zunächst
mi t mäßi
ger Ge

schwindig keit fah-
ren, denn bevor der Reifen seine
optimalen Ei genschaften entwi-
ckeln kann, muss seine Lauffläche
vorsichti g “ein gefahren” wer den.
Reifenausführun g
Dieses Modell ist mit Schlauchlos-Reifen
und Reifenventilen ausgestattet.
Reifen altern, auch wenn sie nur selten oder
überhaupt nicht benutzt werden. Risse im
Gummi der Lauffläche oder an der Reifen-
flanke, manchmal begleitet von einer Ver-
formung der Reifenkarkasse, sind deutliche
Zeichen für Alterung. Alte und gealterte
Reifen müssen von Reifenspezialisten ge-
prüft werden, um sicherzustellen, dass sie
für die weitere Verwendung geeignet sind.
WARNUNG
GWA10902
 Die Vor der- un d Hinterreifen sollten
immer vom sel ben Hersteller un d
von gleicher Ausführun g sein. An-
d erenfalls kann sich das Fahrver-
halten des Motorra ds än dern un d
es kann zu Unfällen kommen.
 Die Ventilkappen fest aufschrau-
ben, da sie Luft druckverluste ver-
hin dern.
 Nur die unten auf geführten Reifen-
ventile un d Ventileinsätze verwen-
d en, um Luftverlust währen d d er
Fahrt zu vermei den.
Ausschließlich die nachfolgenden Reifen
sind nach zahlreichen Tests von Yamaha
freigegeben worden.
1. Reifenventil
2. Reifenventileinsatz
3. Reifenventilkappe mit Dichtung
UB88G0G0.book Page 23 Friday, October 16, 2015 11:30 AM

Regelmäßi ge Wartun g un d Einstellun g
6-24
6
WARNUNG
GWA10601
Dieses Motorra d ist mit S uper-Hoch ge-
schwin dig keitsreifen aus gerüstet. Bitte
fol gen de Punkte b eachten, um das volle
Potential des Fahrzeu gs un d d er Reifen
nutzen zu können.  Diese Reifen nur g eg en solche glei-
cher Spezifikation un d g leichen
Typs austauschen. An dere Reifen
können bei hohen Geschwin dig kei-
ten platzen.
 Neue Reifen entwickeln erst nach
dem Einfahren der Lauffläche ihre
volle Bod enhaftung. Daher sollten
d ie Reifen für etwa 100 km (60 mi)
mit nie dri gerer Geschwin dig keit
ein gefahren wer den, bevor hohe
Geschwin dig keiten riskiert wer den
können.
 Hohe Geschwin dig keiten sollten
n ur

mit warmen Reifen gefahren
wer den.
 Den Reifenluftd ruck stets der Zula-
d un g und d en Fahr bed in gun gen an-
passen.
GAU21963
Gussrä der
Optimale Lenkstabilität, Lebensdauer und
Fahrsicherheit Ihres Fahrzeugs sind nur
durch Beachtung der folgenden Punkte ge-
währleistet.
 Vor Fahrtantritt die Reifen auf Risse,
Schnitte u. ä., die Felgen auf Verzug
und andere Beschädigungen prüfen.
Bei Mängeln an Reifen oder Rädern
das Rad von einer Yamaha-Fach-
werkstatt ersetzen lassen. Selbst
kleinste Reparaturen an Rädern und
Reifen nur von einer Fachwerkstatt
ausführen lassen. Verformte oder ein-
gerissene Felgen müssen ausge-
tauscht werden.
 Nach dem Austausch von Felgen
und/oder Reifen muss das Rad aus-
gewuchtet werden. Eine Reifenun-
wucht beeinträchtigt die Fahrstabili-
tät, vermindert den Fahrkomfort und
verkürzt die Lebensdauer des Reifens.
Vo r
derreifen:
Größe:
120/70 ZR17M/C (58W)
Hersteller/Modell: BRIDGESTONE/BT023F F
Hinterreifen: Größe:180/55 ZR17M/C (73W)
Hersteller/Modell: BRIDGESTONE/BT023R F
VORNE un d HINTEN:
Reifenventil: TR412
Ventileinsatz:
#9100 (Original)
UB88G0G0.book Page 24 Friday, October 16, 2015 11:30 AM

Regelmäßi ge Wartun g un d Einstellun g
6-25
6
GAU22074
Kupplungshe bel
Dieses Modell ist mit einer hydraulisch be-
tätigten Kupplung ausgerüstet, bei der jeg-
liche Einstellung entfällt. Allerdings muss
vor Fahrtantritt das System auf Dichtheit
und der Flüssigkeitsstand im Vorratsbehäl-
ter geprüft werden. (Siehe Seite 6-27.)
Wenn der Kupplungshebel zu viel Spiel auf-
weist, die Kupplung nicht ganz aus- bzw.
einrückt oder schlüpft und schlechte Be-
schleunigung bewirkt, befindet sich mögli-
cherweise Luft im Kupplungssystem, die
unbedingt vor Fahrtantritt entfernt werden
muss. Befindet sich Luft im Hydrauliksys-
tem, lassen Sie das System von einer
Yamaha-Fachwerkstatt in Ordnung brin-
gen, bevor Sie mit dem Motorrad fahren.
GAU37914
S piel des Han dbremshe bels prü-
fen
An den Enden des Bremshebels sollte kein
Spiel vorhanden sein. Wenn Spiel vorhan-
den ist, die Bremsanlage von einer
Yamaha-Fachwerkstatt überprüfen lassen.
WARNUNG
GWA14212
Ein weiches o der schwammi ges Gefühl
b eim Betäti gen des Bremshe bels kann
b ed euten, dass sich Luft im hyd rauli-
schen System befin det. Befin det sich
Luft im Hy drauliksystem, lassen Sie das
S ystem von einer Yamaha-Fachwerk-
statt entlüften, bevor Sie mit d em Fahr-
zeu g fahren. Luft in d er Bremsanlage
verrin gert die Bremskraft un d stellt ein
erhe bliches Sicherheitsrisiko dar.

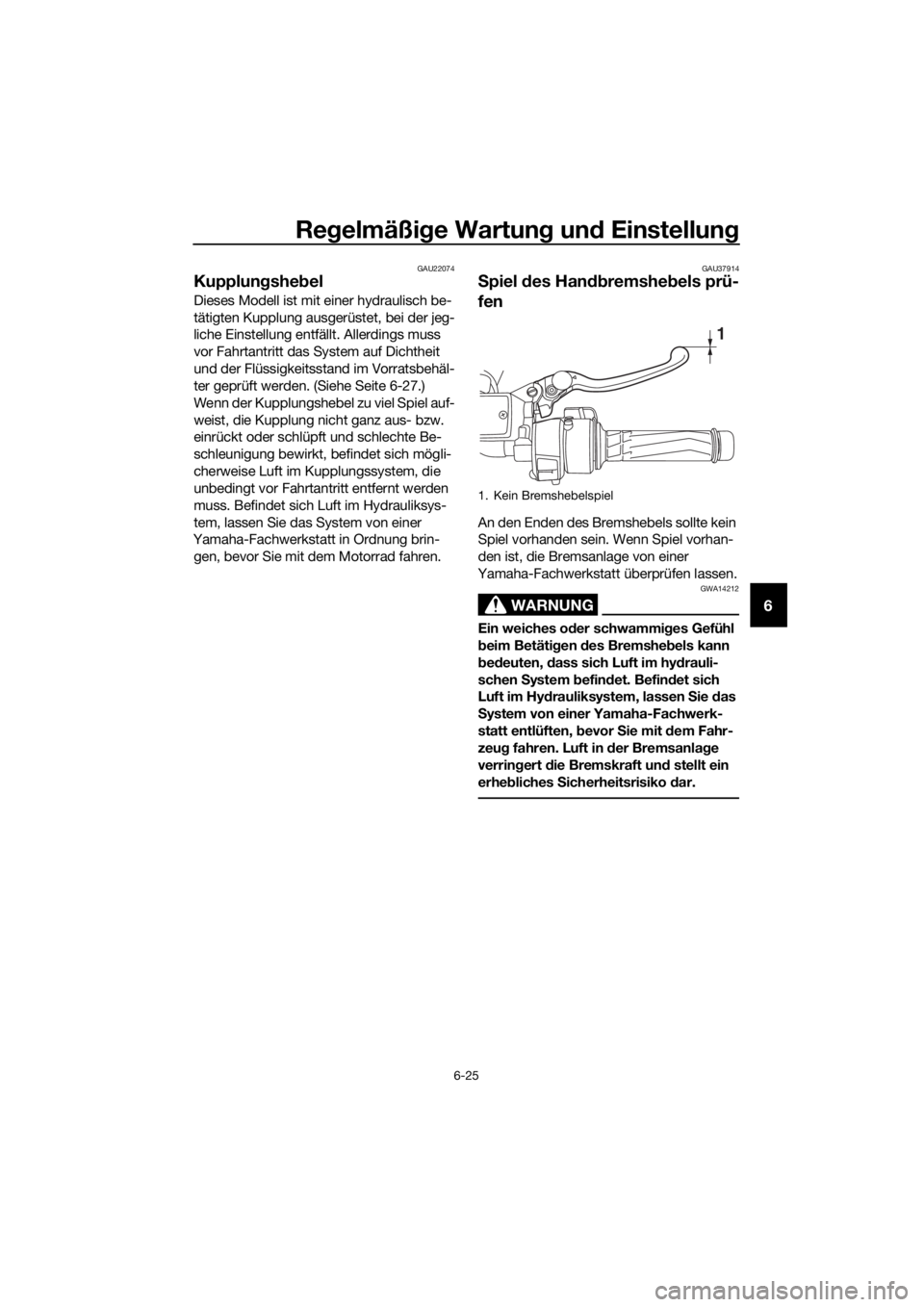

1. Kein Bremshebelspiel
1
UB88G0G0.book Page 25 Friday, October 16, 2015 11:30 AM

Regelmäßi ge Wartun g un d Einstellun g
6-26
6
GAU22283
Bremslichtschalter
Das Bremslicht, das vom Fußbremshebel
und Handbremshebel betätigt wird, muss
kurz bevor die Bremsen greifen aufleuch-
ten. Als Komponente des Tempomaten
sollten die Bremslichtschalter von einer
Yamaha-Fachwerkstatt eingestellt werden,
die über das notwendige Know-how und
die notwendige Erfahrung verfügt.
GAU22393
S chei ben brems belä ge des Vor-
d er- un d Hinterra ds prüfen
Der Verschleiß der Scheibenbremsbeläge
vorn und hinten muss in den empfohlenen
Abständen gemäß Wartungs- und
Schmiertabelle geprüft werden.
GAU43432S chei ben brems belä ge vorn
Die Vorderrad-Bremssättel sind mit zwei
Bremsbelag-Sätzen ausgestattet.
Die Scheibenbremsbeläge vorn weisen
Verschleißanzeiger (Nuten) auf, die ein Prü-
fen der Bremsbeläge ohne Ausbau erlau-
ben. Zur Prüfung des Bremsbelagver-
schleißes die Nuten prüfen. Wenn eine Nut
fast verschwunden ist, die Scheibenbrems-
beläge als ganzen Satz von einer Yamaha-
Fachwerkstatt austauschen lassen.
GAU22501S chei ben brems belä ge hinten
1. Verschleißanzeigerille des Bremsbelags
1. Bremsbelagstärke
1
1
1
UB88G0G0.book Page 26 Friday, October 16, 2015 11:30 AM

Regelmäßi ge Wartun g un d Einstellun g
6-27
6
Jeden der hinteren Scheibenbremsbeläge
auf Beschädigungen untersuchen und die
Dicke des Bremsbelags messen. Misst die
Stärke eines Bremsbelags weniger als 0.8
mm (0.03 in), oder ist ein Bremsbelag be-
schädigt, die Bremsbeläge im Satz von ei-
ner Yamaha-Fachwerkstatt austauschen
lassen.GAU40272
Brems- und Kupplungsflüssi g-
keitsstan d prüfen
Vor Fahrtantritt kontrollieren, dass die
Brems- und Kupplungsflüssigkeitsstände
bis über die Minimalstand-Markierung rei-
chen. Beim Ablesen der Brems- und Kupp-
lungsflüssigkeitsstände müssen die Vor-
ratsbehälter waagerecht stehen. Falls
erforderlich, Brems- und Kupplungsflüssig-
keit nachfüllen.

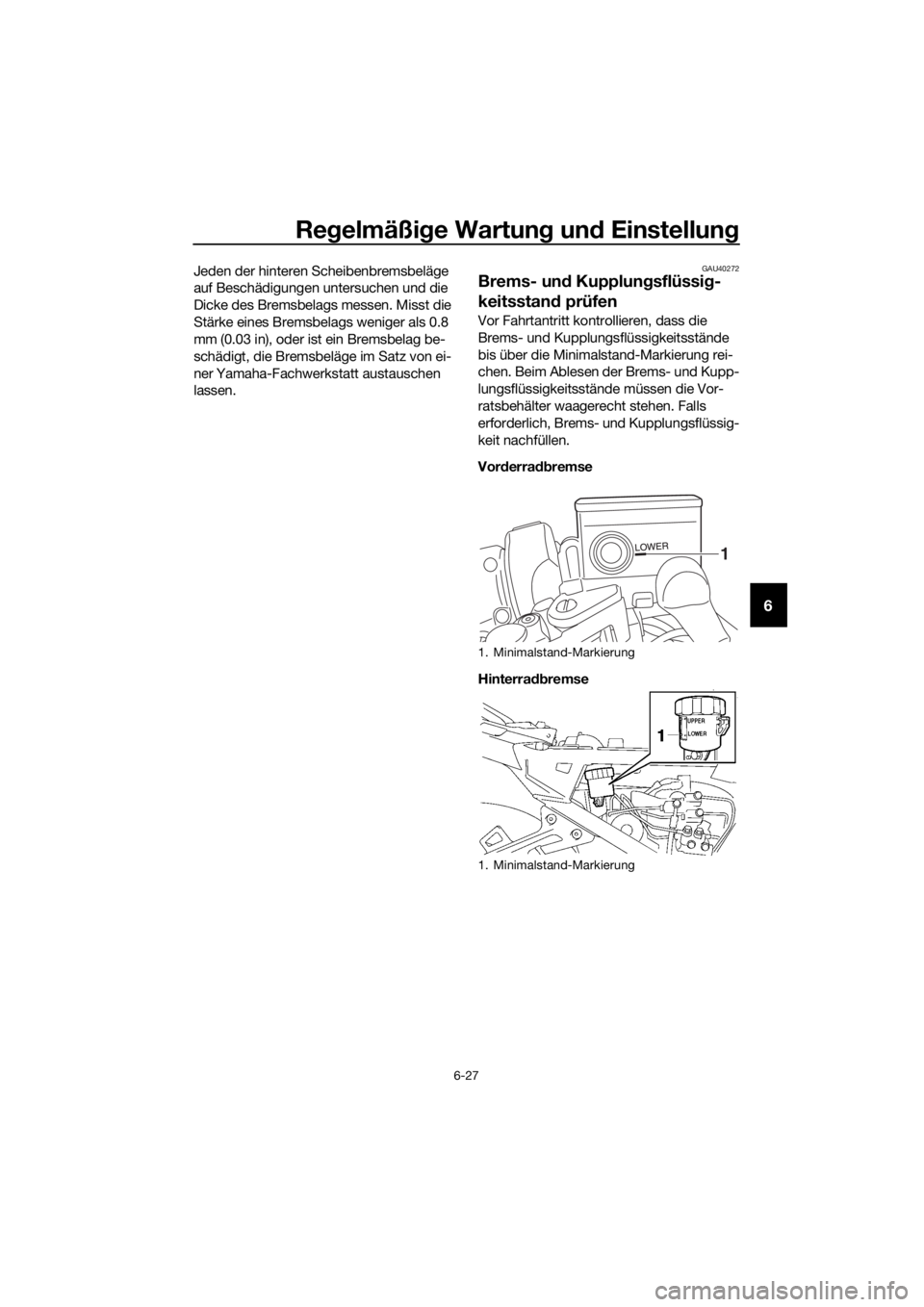

Vor derra dbremse
Hinterra dbremse
1. Minimalstand-Markierung
1. Minimalstand-Markierung
1
UB88G0G0.book Page 27 Friday, October 16, 2015 11:30 AM

Regelmäßi ge Wartun g un d Einstellun g
6-28
6
Kupplung
HINWEIS
Der Vorratsbehälter der Hinterrad-Brems-
flüssigkeit befindet sich hinter der Abde-
ckung C. (Siehe Seite 6-8.)
WARNUNG
GWA16031
Unsachgemäße Wartun g kann zu einem
Verlust der Bremswirkun g od er der
Kupplun gsfunktion führen. Fol gen de
Vorsichtsmaßre geln beachten:
 Bei Brems- od er Kupplungsflüssig -
keitsman gel kann Luft in die
Bremsanla ge o der in das Kupp-
lun gssystem ein drin gen un d d ie
Bremsleistun g verrin gern bzw. d ie
Kupplun gsfunktion beeinträchti-
g en.
 Die Einfüllschrau bverschlüsse vor
d em A bnehmen säu bern. Nur
Bremsflüssi gkeit DOT 4 aus einem
versieg elten Behälter verwen den.
 Nur vor geschrie bene Bremsflüssi g-
keit verwen den; an dere Flüssi
gke i-
t

en können die Gummi dichtun gen
zersetzen un d d ad urch Lecks ver-
ursachen. 
Ausschließlich Bremsflüssi gkeit
g leicher Marke un d g leichen Typs
nachfüllen. Wir d eine an dere
Bremsflüssig keit als DOT 4 nach ge-
füllt, kann es zu schä dlichen chemi-
schen Reaktionen kommen.
 Darauf achten, dass beim Nachfül-
len kein Wasser o der Stau b in den
Brems- o der Kupplun gsflüssi g-
keits-Vorrats behälter gelan gt. Was-
ser wird d en Sie depunkt der Flüs-
si gkeit bed euten d hera bsetzen un d
könnte Dampf blasen bild ung zur
Fol ge h a

b en, un d Verschmutzun-
g en könnten die Ventile d es ABS-
Hy drauliksystems verstopfen.
ACHTUNG
GCA17641
Bremsflüssi gkeit kann lackierte O berflä-
chen un d Kunststoffteile beschä dig en.
Deshal b vorsichti g hand haben un d ver-
schüttete Flüssi gkeit sofort ab wischen.
Falls der Brems- oder Kupplungsflüssig-
keitsstand zu weit nach unten sinkt, verliert
die Membran durch den Unterdruck ihre
Form. Vor dem Montieren in den Brems-
oder Kupplungsflüssigkeits-Vorratsbehäl-
ter muss die Membran in ihre ursprüngliche
Form gebracht werden.
Ein allmähliches Absinken des Bremsflüs-
sigkeitsstandes ist mit zunehmendem Ver-
schleiß der Bremsbeläge normal. Ein nied-
riger Bremsflüssigkeitsstand könnte darauf
hinweisen, dass die Bremsbeläge abge-
nutzt sind und/oder ein Leck im Bremssys-
tem vorhanden ist; daher auf jeden Fall die
Bremsbeläge auf Verschleiß und das
Bremssystem auf Lecks überprüfen. Ein
niedriger Kupplungsflüssigkeitsstand
könnte darauf hinweisen, dass ein Leck im
Kupplungssystem vorhanden ist; daher auf
jeden Fall das Kupplungssystem auf Lecks
überprüfen. Bei plötzlichem Absinken des
Brems- oder Kupplungsflüssigkeitsstandes
1. Minimalstand-Markierung
Vo r geschrieb ene Brems- un d Kupp-
lun gsflüssi gkeit:
Bremsflüssigkeit DOT 4
UB88G0G0.book Page 28 Friday, October 16, 2015 11:30 AM
