2016 TOYOTA YARIS Notices Demploi (in French)

3617-3. Entretien à faire soi-même
7
Entretien et soin
YARISF_OM_Europe_OM52G05K■
Moteur 1ND-TV
Boîtes à fusibles (
P. 397)
Bouchon de remplissage d’huile
moteur ( P. 364)
Jauge de niveau d’huile moteur (P. 362)
Filtre à carburant ( P. 373)
Batterie ( P. 369)
Refroidisseur d’air de
suralimentation ( P. 368)Motoventilateur de
refroidissement
Condenseur (
P. 368)
Radiateur ( P. 368)
Vase d’expansion de liquide de
refroidissement moteur (P. 367)
Réservoir de liquide de
lave-glace ( P. 372)1
2
3
4
5
6
7
8
9
10
11

3627-3. Entretien à faire soi-même
YARISF_OM_Europe_OM52G05K
Vérifiez le niveau d’huile avec la jauge, moteur à l’arrêt et à température de
fonctionnement.
■Vérification du niveau d’huile moteur
Stationnez le véhicule sur sol plat. Après l’arrêt du moteur chaud,
attendez plus de 5 minutes pour permettre à l’huile de redescendre
dans le carter.
Sortez la jauge, tout en tenant un chiffon dessous.
Essuyez la jauge.
Remettez la jauge en place en appuyant bien à fond.
Huile moteur
1
2
Moteur 1KR-FEMoteur 1NR-FE
Moteur 1ND-TV
3
4

3637-3. Entretien à faire soi-même
7
Entretien et soin
YARISF_OM_Europe_OM52G05K
Sortez la jauge et vérifiez le niveau d’huile, tout en tenant un chiffon
dessous.
Bas
Normal
Excessif
La jauge peut être de forme différente selon le type de véhicule ou de
moteur.
Essuyez la jauge et remettez-la en place en appuyant bien à fond.
5
1
2
3
Jauge plateJauge en relief
6

3647-3. Entretien à faire soi-même
YARISF_OM_Europe_OM52G05K

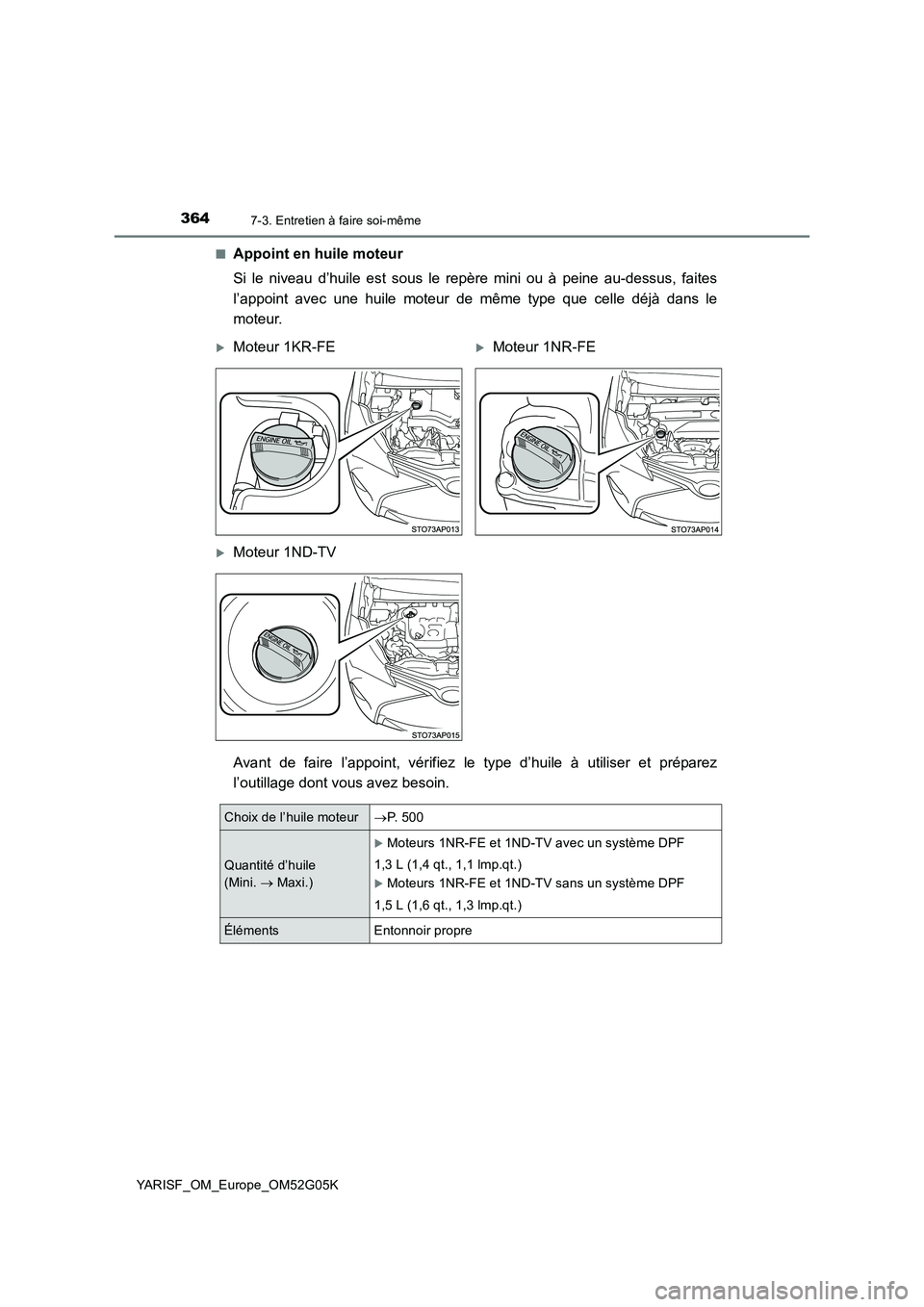

■Appoint en huile moteur
Si le niveau d’huile est sous le repère mini ou à peine au-dessus, faites
l’appoint avec une huile moteur de même type que celle déjà dans le
moteur.
Avant de faire l’appoint, vérifiez le type d’huile à utiliser et préparez
l’outillage dont vous avez besoin.
Moteur 1KR-FEMoteur 1NR-FE
Moteur 1ND-TV
Choix de l’huile moteur P. 5 0 0
Quantité d’huile
(Mini.  Maxi.)
Moteurs 1NR-FE et 1ND-TV avec un système DPF
1,3 L (1,4 qt., 1,1 lmp.qt.)
Moteurs 1NR-FE et 1ND-TV sans un système DPF
1,5 L (1,6 qt., 1,3 lmp.qt.)
Éléments Entonnoir propre

3657-3. Entretien à faire soi-même
7
Entretien et soin
YARISF_OM_Europe_OM52G05K
Retirez le bouchon de remplissage d’huile en le tournant vers la
gauche.
Versez l’huile moteur en petit filet et vérifiez régulièrement le niveau
avec la jauge.
Revissez le bouchon de remplissage d’huile en le tournant vers la
droite.
■ Consommation en huile moteur
Une certaine quantité d’huile moteur va être consommée pendant la marche du
véhicule. Dans les situations suivantes, il peut arriver que la consommation d’huile
augmente, et qu’il faille faire l’appoint en huile moteur entre deux vidanges.
● Lorsque le moteur est neuf, par exemple directement après l’achat du véhicule ou le
remplacement du moteur
● Si l’huile utilisée est de mauvaise qualité ou que sa viscosité est inadaptée
● Lorsque vous utilisez le véhicule à des régimes moteur élevés ou sous forte charge,
pour tracter une caravane/remorque (sauf pour l’Afrique du Sud), ou en accélérant et
en décélérant fréquemment
● Lorsque vous laissez le moteur tourner au ralenti trop longtemps, ou lorsque vous
utilisez souvent le véhicule dans des conditions de circulation chargée
■ Après la vidange d’huile moteur (moteur diesel uniquement)
Les valeurs d’entretien de l’huile moteur doivent être réinitialisées. Procédez comme
suit:
Affichez le totalisateur partiel “A” lorsque le moteur est en marche.
( P. 9 3 )
Mettez le contacteur de démarrage sur “LOCK” (véhicules dépourvus de système
d’accès et de démarrage “mains libres”) ou sur arrêt (véhicules équipés d’un
système d’accès et de démarrage “mains libres”).
Véhicules dépourvus de système d’accès et de démarrage “mains libres”:
Tout en appuyant sur le bouton de changement d’affichage ( P. 93), mettez le
contacteur de démarrage antivol sur “ON” (mais ne démarrez pas le moteur, sous
peine d’annuler le mode de réinitialisation). Maintenez le bouton enfoncé jusqu’à ce
que le totalisateur partiel affiche “000000”.
Véhicules équipés d’un système d’accès et de démarrage “mains libres”:
Tout en appuyant sur le bouton de sélection d’affichage ( P. 93), mettez le
contacteur de démarrage en mode DÉMARRAGE (mais ne démarrez pas le moteur,
sous peine d’annuler le mode de réinitialisation). Maintenez le bouton enfoncé
jusqu’à ce que le totalisateur partiel affiche “000000”.
1
2
3
1
2
3

3667-3. Entretien à faire soi-même
YARISF_OM_Europe_OM52G05K
*: Pour savoir si oui ou non votre véhicule est équipé d’un système DPF, consultez
n’importe quel concessionnaire agréé Toyota, un réparateur, ou tout autre
professionnel qualifié et convenablement équipé.
AVERTISSEMENT
■ Huile moteur usagée
● L’huile de vidange contient des contaminants potentiellement dangereux
susceptibles de provoquer des maladies de peau (inflammations, voire même
cancer de la peau). Par conséquent, veillez à éviter tout contact prolongé et répété
avec l’huile de vidange. Pour nettoyer la peau en contact avec de l’huile moteur
usagée, lavez-vous abondamment avec de l’eau et du savon.
● Ne jetez pas votre huile de vidange et vos filtres à huile n’importe où et n’importe
comment. Ne jetez pas votre huile de vidange et vos filtres à huile aux ordures, aux
égouts ou directement dans la nature.
Pour toute information relative à la collecte et au recyclage, consultez un
concessionnaire agréé Toyota, un réparateur, une station-service ou un magasin
d’accessoires, ou encore tout autre professionnel qualifié et convenablement
équipé.
● Ne pas laisser les huiles de vidange à la portée des enfants.
NOTE
■Pour prévenir toute panne moteur grave
Vérifiez le niveau d’huile très régulièrement.
■ Lorsque vous faites une vidange d’huile moteur
● Veillez à ne pas verser d’huile moteur sur les organes du véhicule.
● Évitez de trop remplir, sous peine d’occasionner des dommages au moteur.
● Vérifiez le niveau d’huile à la jauge chaque fois que vous faites l’appoint.
● Veillez à bien revisser et serrer le bouchon de remplissage d’huile moteur.
■ Huile moteur (véhicules équipés d’un système DPF*)
L’utilisation d’une huile moteur autre que ACEA C2 risque d’endommager le
convertisseur catalytique.

3677-3. Entretien à faire soi-même
7
Entretien et soin
YARISF_OM_Europe_OM52G05K
Le niveau du liquide de refroidissement est satisfaisant lorsqu’il se trouve
entre les niveaux “FULL” et “LOW” du réservoir, moteur froid.
Bouchon du vase d’expansion
Repère “FULL”
Repère “LOW”
Si le niveau est sous le repère “LOW” ou juste dessus, faites l’appoint en liquide
de refroidissement, jusqu’au repère “FULL”. ( P. 485)
■Choix du liquide de refroidissement
Utilisez uniquement du liquide “Toyota Super Long Life Coolant” «Liquide de
refroidissement Toyota super longue durée» ou équivalent haut de gamme, à base
d’éthylène glycol, ne contenant ni silicates, ni amines, ni nitrites, ni borates, et à
technologie d’acide organique hybride de longue durée.
Le liquide “Toyota Super Long Life Coolant” «Liquide de refroidissement Toyota super
longue durée» est un mélange composé à 50% de liquide de refroidissement et à 50%
d’eau déminéralisée. (Température minimum: -35 C [-31F])
Pour de plus amples renseignements sur le liquide de refroidissement moteur,
consultez n’importe quel concessionnaire agréé Toyota, un réparateur, ou tout autre
professionnel qualifié et convenablement équipé.
■ Si le niveau du liquide de refroidissement redescend peu de temps après
l’appoint
Contrôlez visuellement le radiateur, les durits, les bouchons du vase d’expansion de
liquide de refroidissement moteur, le robinet de vidange et la pompe à eau.
Si vous ne trouvez aucune fuite, demandez à un concessionnaire agréé Toyota, un
réparateur, ou tout autre professionnel qualifié et convenablement équipé, d’effectuer
un contrôle sous pression du bouchon de radiateur et de rechercher les fuites
éventuelles dans le circuit de refroidissement.
Liquide de refroidissement moteur
Moteur à essenceMoteur diesel
1
2
3

3687-3. Entretien à faire soi-même
YARISF_OM_Europe_OM52G05K
Vérifiez le radiateur, le condenseur et le refroidisseur d’air de suralimentation,
et débarrassez-les de tout corps étranger.
Si vous constatez que l’un de ces éléments est très encrassé ou si vous
n’êtes pas sûr de leur état, faites vérifier votre véhicule par n’importe quel
concessionnaire agréé Toyota, un réparateur, ou tout autre professionnel
qualifié et convenablement équipé.
AVERTISSEMENT
■ Lorsque le moteur est chaud
Ne retirez pas le bouchon de radiateur (moteur à essence) ou le bouchon du vase
d’expansion de liquide de refroidissement (moteur diesel).
Le liquide de refroidissement, brûlant et sous pression, risque de gicler dans toutes
les directions si vous enlevez le bouchon de radiateur, et de vous blesser
gravement, en vous brûlant.
NOTE
■ Appoint en liquide de refroidissement
Le liquide de refroidissement n’est ni de l’eau pure, ni un antigel classique. Le
dosage correct entre eau et antigel doit être respecté pour garantir une lubrification,
une protection anticorrosion et un refroidissement suffisamment performants.
Veuillez lire avec attention l’étiquette du bidon d’antigel ou de liquide de
refroidissement.
■ Si vous renversez du liquide de refroidissement
Rincez abondamment à l’eau claire pour éviter tout dommage aux pièces
mécaniques ou à la peinture.
Radiateur, condenseur et refroi disseur d’air de suralimentation
AVERTISSEMENT
■Lorsque le moteur est chaud
Ne pas toucher au radiateur, au condenseur ou à l’échangeur, qui peuvent être très
chauds et donc vous blesser gravement, en vous brûlant.
