2016 TOYOTA YARIS HATCHBACK Instructieboekje (in Dutch)

3617-3. Zelf uit te voeren onderhoud
7
Onderhoud en verzorging
YARIS_F_OM_Europe_OM52G66E
OPMERKING
■Wanneer u het luchtfilter verwijdert
Rijden zonder luchtfilter kan leiden tot overmatige motorslijtage door vuil in
de inlaatlucht.
■ Als het vloeistofniveau te laag of te hoog is
Het is normaal dat het remvloeistofniveau iets lager wordt door slijtage van
de remblokken of door een hoog vloeistofniveau in de accumulator.
Als het reservoir regelmatig moet worden bijgevuld, kan dit duiden op een
serieus probleem.
YARIS_F_OM_Europe_OM52G66E.book Page 361 Tuesday, April 26, 2016 10:51 AM

3627-3. Zelf uit te voeren onderhoud
YARIS_F_OM_Europe_OM52G66E
Motorkap
Trek de ontgrendelingshendel
van de motorkap naar u toe.
De motorkap zal iets omhoog
springen.
Trek de veiligheidshaak
omhoog en open de motorkap.
De motorkap kan worden open-
gehouden door de steun in de
opening van de kap te zetten.
Ontgrendelen van de motorkap vanuit het interieur.
1
2
3
YARIS_F_OM_Europe_OM52G66E.book Page 362 Tuesday, April 26, 2016 10:51 AM

3637-3. Zelf uit te voeren onderhoud
7
Onderhoud en verzorging
YARIS_F_OM_Europe_OM52G66E
WAARSCHUWING
■Controle voor het rijden
Controleer of de motorkap goed dicht en vergrendeld is.
Als de motorkap niet goed vergrendeld is, kan hij tijdens het rijden onver-
wacht opengaan, waardoor een ongeval kan ontstaan met mogelijk ernstig
letsel tot gevolg.
■ Bij het openen van de motorkap
Gebruik de steun om de motorkap geopend te houden en controleer of de
steun goed geplaatst is. Op een helling blijft de motorkap misschien open
staan zonder steun, maar het gevaar is dat de kap onverwacht dichtvalt.
OPMERKING
■Bij het sluiten van de motorkap
Let erop de steun in het klemmetje te drukken alvorens de motorkap te slui-
ten. Als de motorkap wordt gesloten zonder dat de steun goed is vastgezet,
kan de motorkap verbogen raken.
YARIS_F_OM_Europe_OM52G66E.book Page 363 Tuesday, April 26, 2016 10:51 AM

3647-3. Zelf uit te voeren onderhoud
YARIS_F_OM_Europe_OM52G66E

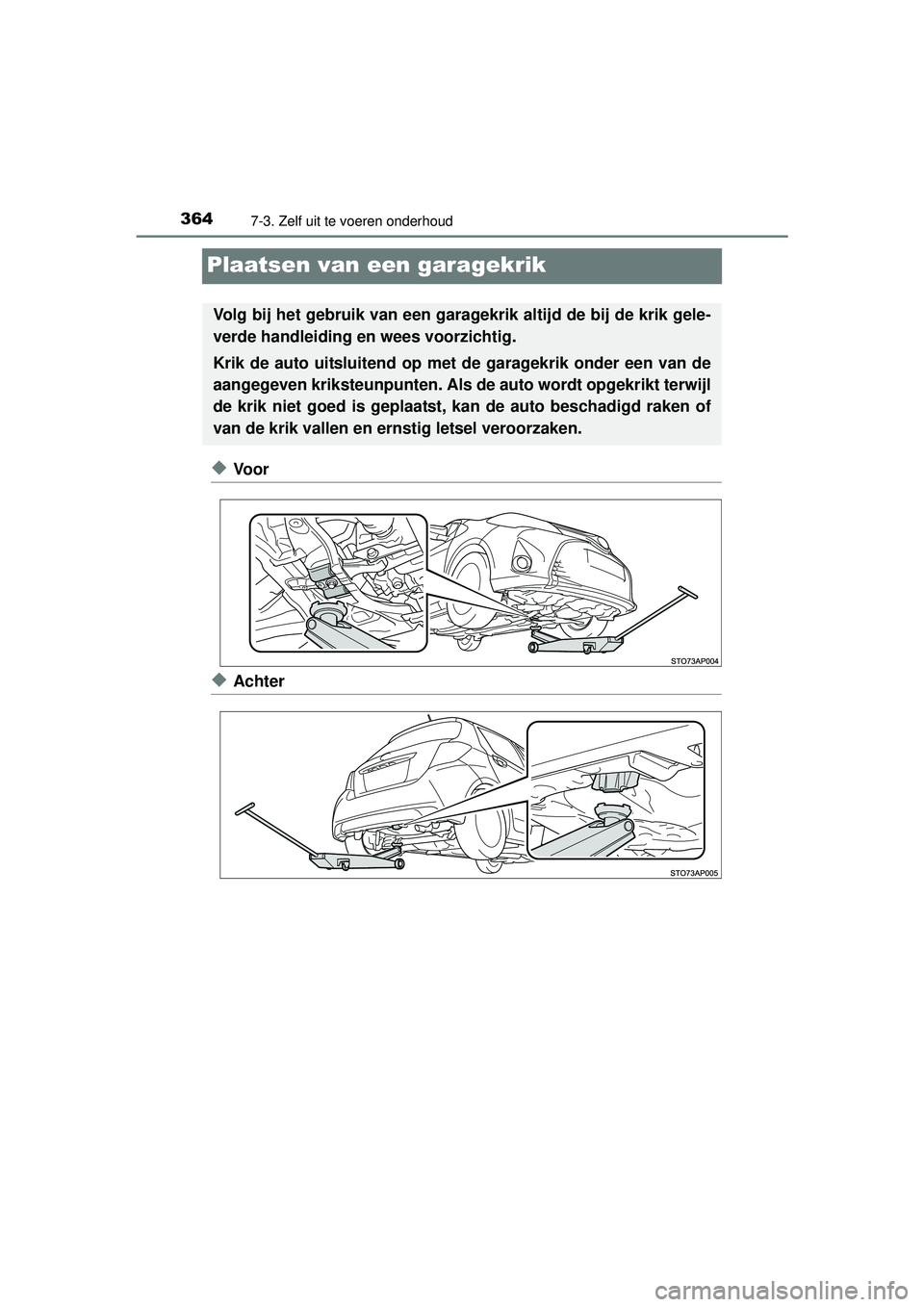

Plaatsen van een garagekrik
◆Voor
◆Achter
Volg bij het gebruik van een garagekrik altijd de bij de krik gele-
verde handleiding en wees voorzichtig.
Krik de auto uitsluitend op met de garagekrik onder een van de
aangegeven kriksteunpunten. Als de auto wordt opgekrikt terwijl
de krik niet goed is geplaatst, kan de auto beschadigd raken of
van de krik vallen en er nstig letsel veroorzaken.
YARIS_F_OM_Europe_OM52G66E.book Page 364 Tuesday, April 26, 2016 10:51 AM

3657-3. Zelf uit te voeren onderhoud
7
Onderhoud en verzorging
YARIS_F_OM_Europe_OM52G66E
OPMERKING
■Bij het opkrikken van uw auto
Krik de auto niet op bij de wielophanging.
De wielophanging kan beschadigd raken.
Voor
Wielophanging
YARIS_F_OM_Europe_OM52G66E.book Page 365 Tuesday, April 26, 2016 10:51 AM

3667-3. Zelf uit te voeren onderhoud
YARIS_F_OM_Europe_OM52G66E
Motorruimte
■1KR-FE motor
Zekeringenkasten
(Blz. 405)
Oliepeilstok ( Blz. 369)
Motorolievuldop ( Blz. 371)
Accu ( Blz. 376) Koelvloeistofreservoir
( Blz. 374)
Elektrische koelventilator
Condensor ( Blz. 375)
Radiateur ( Blz. 375)
Sproeierreservoir ( Blz. 379)1
2
3
4
5
6
7
8
9
YARIS_F_OM_Europe_OM52G66E.book Page 366 Tuesday, April 26, 2016 10:51 AM

3677-3. Zelf uit te voeren onderhoud
7
Onderhoud en verzorging
YARIS_F_OM_Europe_OM52G66E■
1NR-FE motor
Zekeringenkasten
( Blz. 405)
Motorolievuldop ( Blz. 371)
Oliepeilstok ( Blz. 369)
Accu ( Blz. 376) Koelvloeistofreservoir
( Blz. 374)
Elektrische koelventilator
Condensor ( Blz. 375)
Radiateur ( Blz. 375)
Sproeierreservoir
( Blz. 379)1
2
3
4
5
6
7
8
9
YARIS_F_OM_Europe_OM52G66E.book Page 367 Tuesday, April 26, 2016 10:51 AM

3687-3. Zelf uit te voeren onderhoud
YARIS_F_OM_Europe_OM52G66E■
1ND-TV motor
Zekeringenkasten
( Blz. 405)
Motorolievuldop ( Blz. 371)
Oliepeilstok ( Blz. 369)
Brandstoffilter ( Blz. 380)
Accu ( Blz. 376) Intercooler (
Blz. 375)
Elektrische koelventilator
Condensor ( Blz. 375)
Radiateur ( Blz. 375)
Koelvloeistofreservoir ( Blz. 374)
Sproeierreservoir ( Blz. 379)1
2
3
4
5
6
7
8
9
10
11
