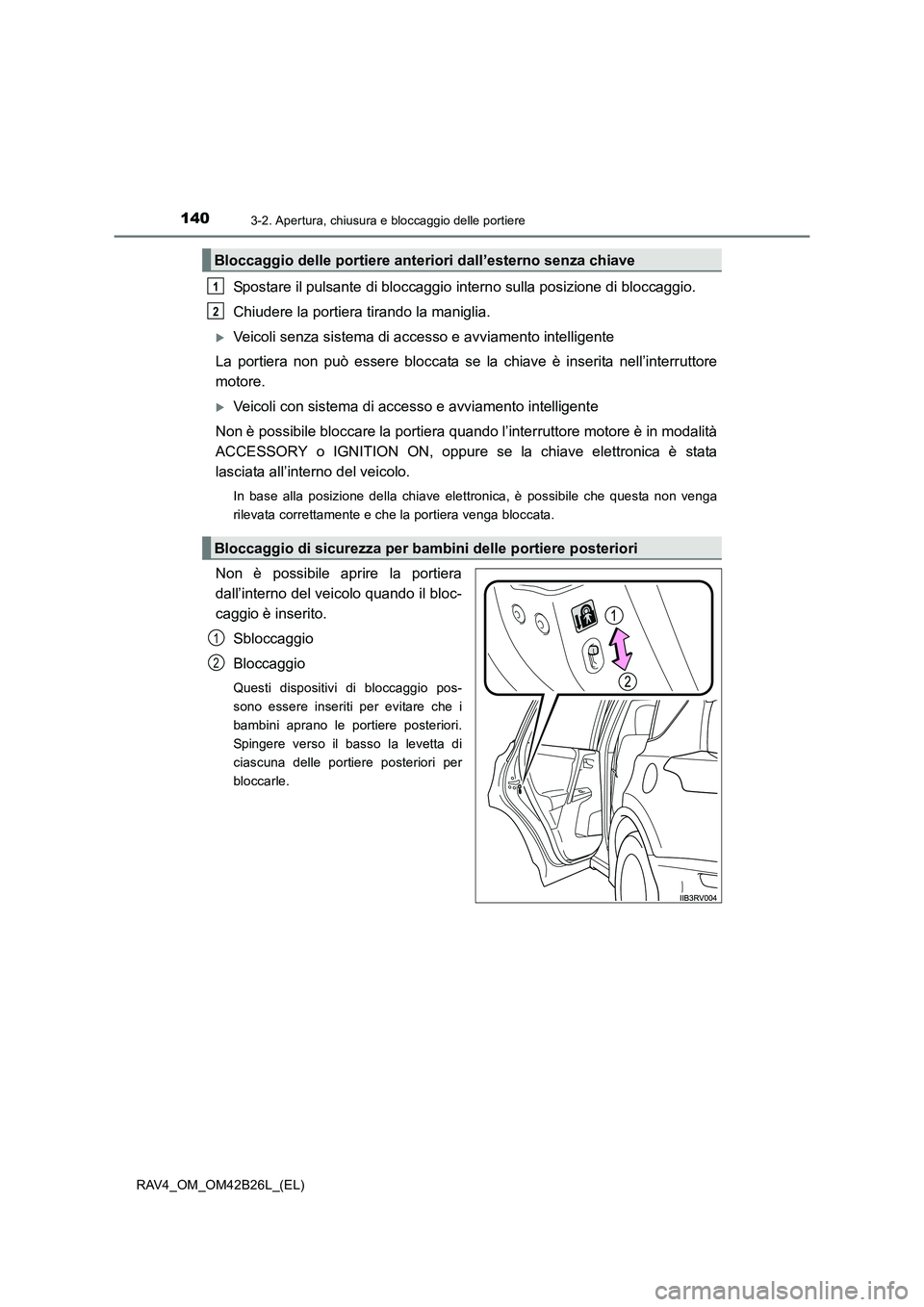

1403-2. Apertura, chiusura e bloccaggio delle portiere
RAV4_OM_OM42B26L_(EL)
Spostare il pulsante di bloccaggio interno sulla posizione di bloccaggio.
Chiudere la portiera tirando la maniglia.
XVeicoli senza sistema di accesso e avviamento intelligente
La portiera non può essere bloccata se la chiave è inserita nell’interruttore
motore.
XVeicoli con sistema di accesso e avviamento intelligente
Non è possibile bloccare la portiera quando l’interruttore motore è in modalità
ACCESSORY o IGNITION ON, oppure se la chiave elettronica è stata
lasciata all’interno del veicolo.
In base alla posizione della chiave elettronica, è possibile che questa non venga
rilevata correttamente e che la portiera venga bloccata.
Non è possibile aprire la portiera
dall’interno del veicolo quando il bloc-
caggio è inserito.
Sbloccaggio
Bloccaggio
Questi dispositivi di bloccaggio pos-
sono essere inseriti per evitare che i
bambini aprano le portiere posteriori.
Spingere verso il basso la levetta di
ciascuna delle portiere posteriori per
bloccarle.
Bloccaggio delle portiere anteriori dall’esterno senza chiave
Bloccaggio di sicurezza per bambini delle portiere posteriori
1
2
1
2

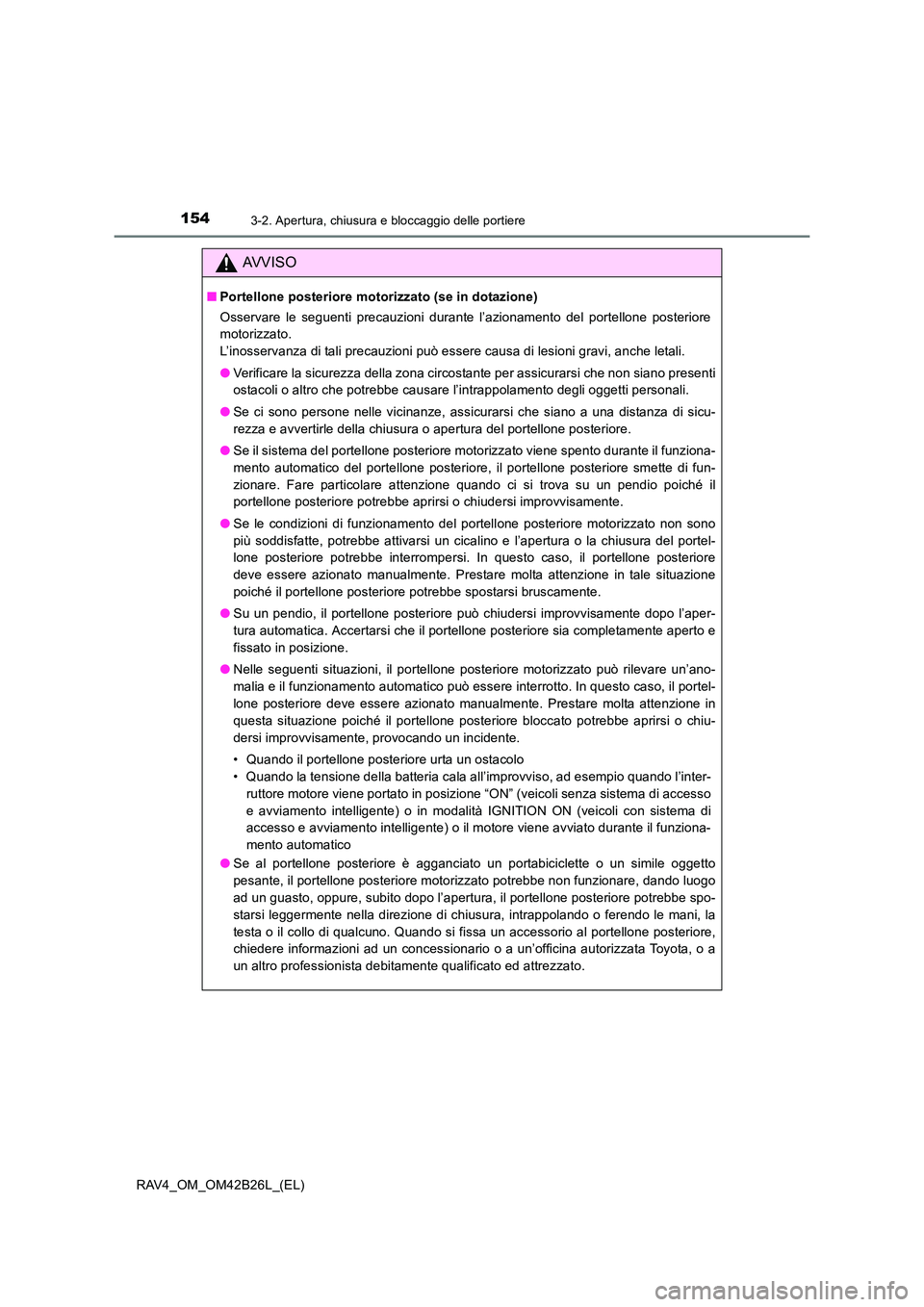

1543-2. Apertura, chiusura e bloccaggio delle portiere
RAV4_OM_OM42B26L_(EL)
AVVISO
■Portellone posteriore motorizzato (se in dotazione)
Osservare le seguenti precauzioni durante l’azionamento del portellone posteriore
motorizzato.
L’inosservanza di tali precauzioni può essere causa di lesioni gravi, anche letali.
●Verificare la sicurezza della zona circostante per assicurarsi che non siano presenti
ostacoli o altro che potrebbe causare l’intrappolamento degli oggetti personali.
● Se ci sono persone nelle vicinanze, assicurarsi che siano a una distanza di sicu-
rezza e avvertirle della chiusura o apertura del portellone posteriore.
● Se il sistema del portellone posteriore motorizzato viene spento durante il funziona-
mento automatico del portellone posteriore, il portellone posteriore smette di fun-
zionare. Fare particolare attenzione quando ci si trova su un pendio poiché il
portellone posteriore potrebbe aprirsi o chiudersi improvvisamente.
● Se le condizioni di funzionamento del portellone posteriore motorizzato non sono
più soddisfatte, potrebbe attivarsi un cicalino e l’apertura o la chiusura del portel-
lone posteriore potrebbe interrompersi. In questo caso, il portellone posteriore
deve essere azionato manualmente. Prestare molta attenzione in tale situazione
poiché il portellone posteriore potrebbe spostarsi bruscamente.
● Su un pendio, il portellone posteriore può chiudersi improvvisamente dopo l’aper-
tura automatica. Accertarsi che il portellone posteriore sia completamente aperto e
fissato in posizione.
● Nelle seguenti situazioni, il portellone posteriore motorizzato può rilevare un’ano-
malia e il funzionamento automatico può essere interrotto. In questo caso, il portel-
lone posteriore deve essere azionato manualmente. Prestare molta attenzione in
questa situazione poiché il portellone posteriore bloccato potrebbe aprirsi o chiu-
dersi improvvisamente, provocando un incidente.
• Quando il portellone posteriore urta un ostacolo
• Quando la tensione della batteria cala all’improvviso, ad esempio quando l’inter-
ruttore motore viene portato in posizione “ON” (veicoli senza sistema di accesso
e avviamento intelligente) o in modalità IGNITION ON (veicoli con sistema di
accesso e avviamento intelligente) o il motore viene avviato durante il funziona-
mento automatico
● Se al portellone posteriore è agganciato un portabiciclette o un simile oggetto
pesante, il portellone posteriore motorizzato potrebbe non funzionare, dando luogo
ad un guasto, oppure, subito dopo l’apertura, il portellone posteriore potrebbe spo-
starsi leggermente nella direzione di chiusura, intrappolando o ferendo le mani, la
testa o il collo di qualcuno. Quando si fissa un accessorio al portellone posteriore,
chiedere informazioni ad un concessionario o a un’officina autorizzata Toyota, o a
un altro professionista debitamente qualificato ed attrezzato.

1853-4. Regolazione del volante e degli specchietti
3
Funzionamento di ciascun componente
RAV4_OM_OM42B26L_(EL)
XSpecchietto retrovisore interno con dispositivo antiabbagliante a regola-
zione automatica
In base al grado di luminosità dei fari dei veicoli che seguono, la luce riflessa
viene ridotta automaticamente.
Cambio di modalità della funzione
anti-abbagliamento automatica
Acceso/spento
Quando la funzione anti-abbaglia-
mento automatica è attivata, la spia si
accende.
La funzione passerà in modalità ON ogni volta che si porterà l’interruttore motore in
posizione “ON” (veicoli senza sistema di accesso e avviamento intelligente) o in
modalità IGNITION ON (veicoli con sistema di accesso e avviamento intelligente).
La pressione del pulsante imposta la funzione sulla modalità OFF. (Anche la spia si
spegne).
■ Per evitare errori da parte del sensore (veicoli con specchietto retrovisore
interno con dispositivo antiabbagliante a regolazione automatica)
Sp ia
Affinché i sensori funzionino correttamente,
evitare di toccarli o coprirli.
AVVISO
Non regolare la posizione dello specchietto durante la guida.
Ciò può causare la perdita del controllo del veicolo e incidenti con possibilità di
lesioni gravi, anche letali.

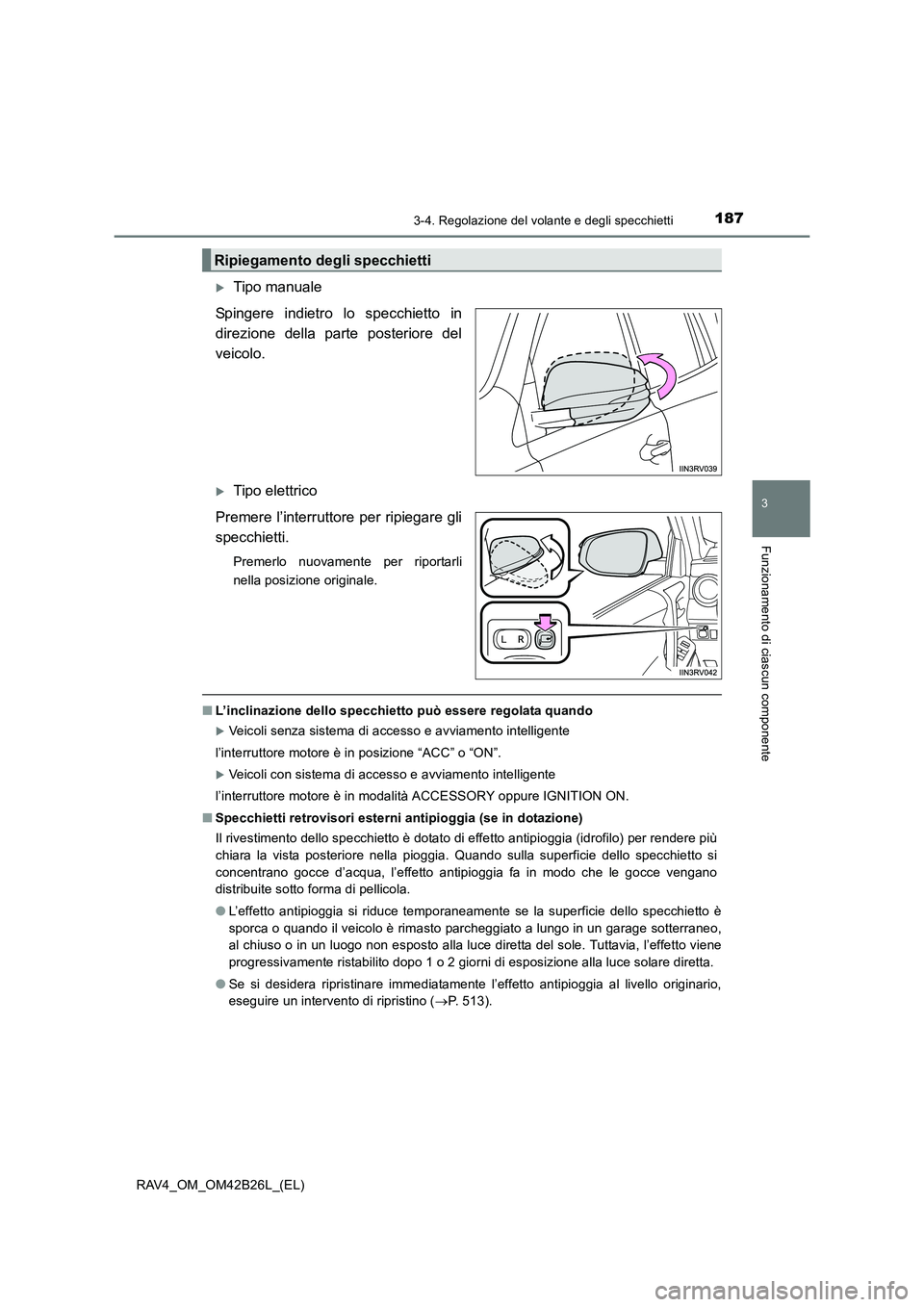

1873-4. Regolazione del volante e degli specchietti
3
Funzionamento di ciascun componente
RAV4_OM_OM42B26L_(EL)
XTipo manuale
Spingere indietro lo specchietto in
direzione della parte posteriore del
veicolo.
XTipo elettrico
Premere l’interruttore per ripiegare gli
specchietti.
Premerlo nuovamente per riportarli
nella posizione originale.
■ L’inclinazione dello specchietto può essere regolata quando
XVeicoli senza sistema di accesso e avviamento intelligente
l’interruttore motore è in posizione “ACC” o “ON”.
XVeicoli con sistema di accesso e avviamento intelligente
l’interruttore motore è in modalità ACCESSORY oppure IGNITION ON.
■ Specchietti retrovisori esterni antipioggia (se in dotazione)
Il rivestimento dello specchietto è dotato di effetto antipioggia (idrofilo) per rendere più
chiara la vista posteriore nella pioggia. Quando sulla superficie dello specchietto si
concentrano gocce d’acqua, l’effetto antipioggia fa in modo che le gocce vengano
distribuite sotto forma di pellicola.
●L’effetto antipioggia si riduce temporaneamente se la superficie dello specchietto è
sporca o quando il veicolo è rimasto parcheggiato a lungo in un garage sotterraneo,
al chiuso o in un luogo non esposto alla luce diretta del sole. Tuttavia, l’effetto viene
progressivamente ristabilito dopo 1 o 2 giorni di esposizione alla luce solare diretta.
● Se si desidera ripristinare immediatamente l’effetto antipioggia al livello originario,
eseguire un intervento di ripristino ( →P. 513).
Ripiegamento degli specchietti

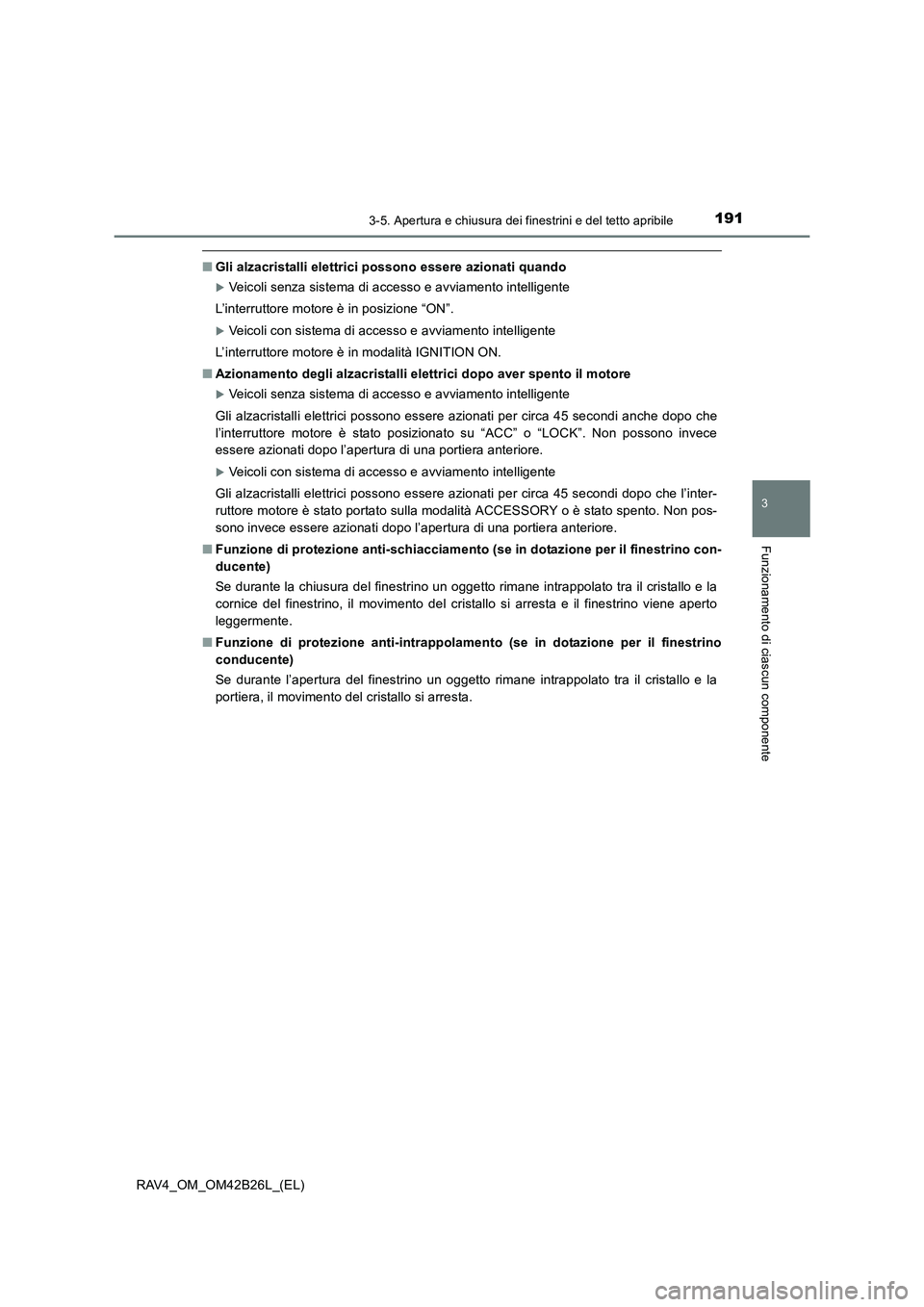

1913-5. Apertura e chiusura dei finestrini e del tetto apribile
3
Funzionamento di ciascun componente
RAV4_OM_OM42B26L_(EL)
■Gli alzacristalli elettrici possono essere azionati quando
XVeicoli senza sistema di accesso e avviamento intelligente
L’interruttore motore è in posizione “ON”.
XVeicoli con sistema di accesso e avviamento intelligente
L’interruttore motore è in modalità IGNITION ON.
■ Azionamento degli alzacristalli elettrici dopo aver spento il motore
XVeicoli senza sistema di accesso e avviamento intelligente
Gli alzacristalli elettrici possono essere azionati per circa 45 secondi anche dopo che
l’interruttore motore è stato posizionato su “ACC” o “LOCK”. Non possono invece
essere azionati dopo l’apertura di una portiera anteriore.
XVeicoli con sistema di accesso e avviamento intelligente
Gli alzacristalli elettrici possono essere azionati per circa 45 secondi dopo che l’inter-
ruttore motore è stato portato sulla modalità ACCESSORY o è stato spento. Non pos-
sono invece essere azionati dopo l’apertura di una portiera anteriore.
■ Funzione di protezione anti-schiacciame nto (se in dotazione per il finestrino con-
ducente)
Se durante la chiusura del finestrino un oggetto rimane intrappolato tra il cristallo e la
cornice del finestrino, il movimento del cristallo si arresta e il finestrino viene aperto
leggermente.
■ Funzione di protezione anti-intrappolamen to (se in dotazione per il finestrino
conducente)
Se durante l’apertura del finestrino un oggetto rimane intrappolato tra il cristallo e la
portiera, il movimento del cristallo si arresta.

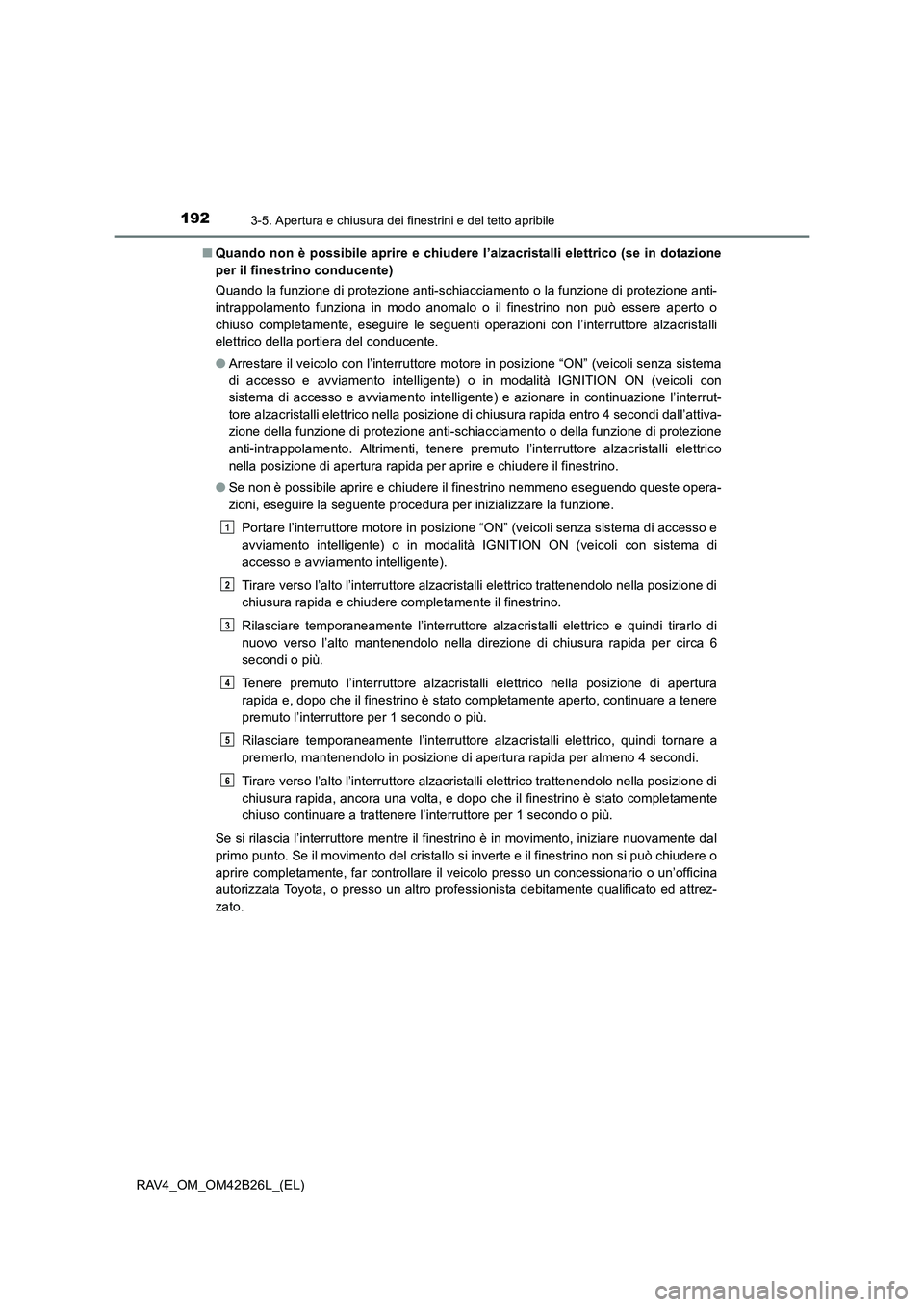

1923-5. Apertura e chiusura dei finestrini e del tetto apribile
RAV4_OM_OM42B26L_(EL)■
Quando non è possibile aprire e chiudere l’alzacristalli elettrico (se in dotazione
per il finestrino conducente)
Quando la funzione di protezione anti-schiacciamento o la funzione di protezione anti-
intrappolamento funziona in modo anomalo o il finestrino non può essere aperto o
chiuso completamente, eseguire le seguenti operazioni con l’interruttore alzacristalli
elettrico della portiera del conducente.
●Arrestare il veicolo con l’interruttore motore in posizione “ON” (veicoli senza sistema
di accesso e avviamento intelligente) o in modalità IGNITION ON (veicoli con
sistema di accesso e avviamento intelligente) e azionare in continuazione l’interrut-
tore alzacristalli elettrico nella posizione di chiusura rapida entro 4 secondi dall’attiva-
zione della funzione di protezione anti-schiacciamento o della funzione di protezione
anti-intrappolamento. Altrimenti, tenere premuto l’interruttore alzacristalli elettrico
nella posizione di apertura rapida per aprire e chiudere il finestrino.
● Se non è possibile aprire e chiudere il finestrino nemmeno eseguendo queste opera-
zioni, eseguire la seguente procedura per inizializzare la funzione.
Portare l’interruttore motore in posizione “ON” (veicoli senza sistema di accesso e
avviamento intelligente) o in modalità IGNITION ON (veicoli con sistema di
accesso e avviamento intelligente).
Tirare verso l’alto l’interruttore alzacristalli elettrico trattenendolo nella posizione di
chiusura rapida e chiudere completamente il finestrino.
Rilasciare temporaneamente l’interruttore alzacristalli elettrico e quindi tirarlo di
nuovo verso l’alto mantenendolo nella direzione di chiusura rapida per circa 6
secondi o più.
Tenere premuto l’interruttore alzacristalli elettrico nella posizione di apertura
rapida e, dopo che il finestrino è stato completamente aperto, continuare a tenere
premuto l’interruttore per 1 secondo o più.
Rilasciare temporaneamente l’interruttore alzacristalli elettrico, quindi tornare a
premerlo, mantenendolo in posizione di apertura rapida per almeno 4 secondi.
Tirare verso l’alto l’interruttore alzacristalli elettrico trattenendolo nella posizione di
chiusura rapida, ancora una volta, e dopo che il finestrino è stato completamente
chiuso continuare a trattenere l’interruttore per 1 secondo o più.
Se si rilascia l’interruttore mentre il finestrino è in movimento, iniziare nuovamente dal
primo punto. Se il movimento del cristallo si inverte e il finestrino non si può chiudere o
aprire completamente, far controllare il veicolo presso un concessionario o un’officina
autorizzata Toyota, o presso un altro professionista debitamente qualificato ed attrez-
zato.
1
2
3
4
5
6

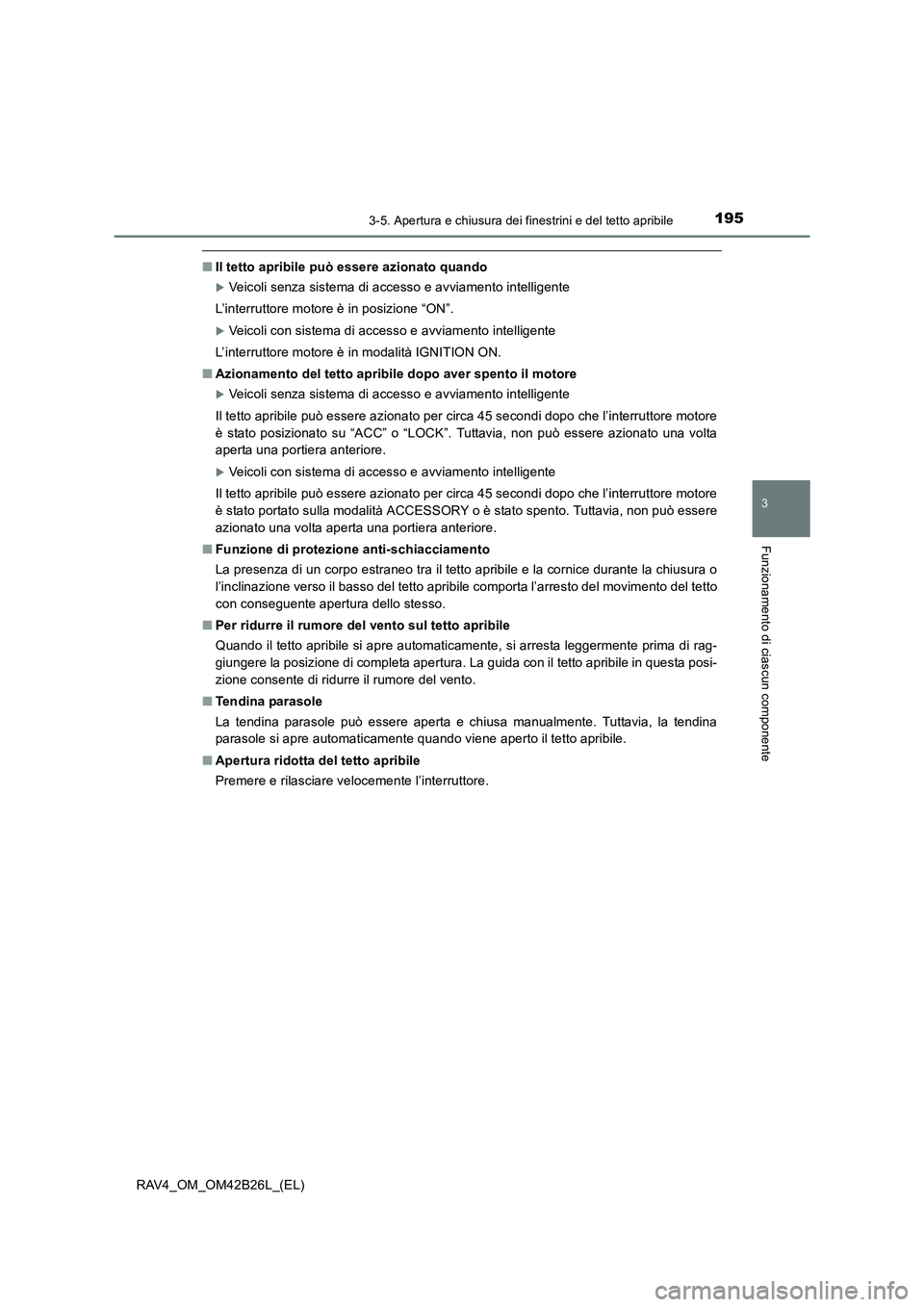

1953-5. Apertura e chiusura dei finestrini e del tetto apribile
3
Funzionamento di ciascun componente
RAV4_OM_OM42B26L_(EL)
■Il tetto apribile può essere azionato quando
XVeicoli senza sistema di accesso e avviamento intelligente
L’interruttore motore è in posizione “ON”.
XVeicoli con sistema di accesso e avviamento intelligente
L’interruttore motore è in modalità IGNITION ON.
■ Azionamento del tetto apribile dopo aver spento il motore
XVeicoli senza sistema di accesso e avviamento intelligente
Il tetto apribile può essere azionato per circa 45 secondi dopo che l’interruttore motore
è stato posizionato su “ACC” o “LOCK”. Tuttavia, non può essere azionato una volta
aperta una portiera anteriore.
XVeicoli con sistema di accesso e avviamento intelligente
Il tetto apribile può essere azionato per circa 45 secondi dopo che l’interruttore motore
è stato portato sulla modalità ACCESSORY o è stato spento. Tuttavia, non può essere
azionato una volta aperta una portiera anteriore.
■ Funzione di protezione anti-schiacciamento
La presenza di un corpo estraneo tra il tetto apribile e la cornice durante la chiusura o
l’inclinazione verso il basso del tetto apribile comporta l’arresto del movimento del tetto
con conseguente apertura dello stesso.
■ Per ridurre il rumore del vento sul tetto apribile
Quando il tetto apribile si apre automaticamente, si arresta leggermente prima di rag-
giungere la posizione di completa apertura. La guida con il tetto apribile in questa posi-
zione consente di ridurre il rumore del vento.
■ Tendina parasole
La tendina parasole può essere aperta e chiusa manualmente. Tuttavia, la tendina
parasole si apre automaticamente quando viene aperto il tetto apribile.
■ Apertura ridotta del tetto apribile
Premere e rilasciare velocemente l’interruttore.

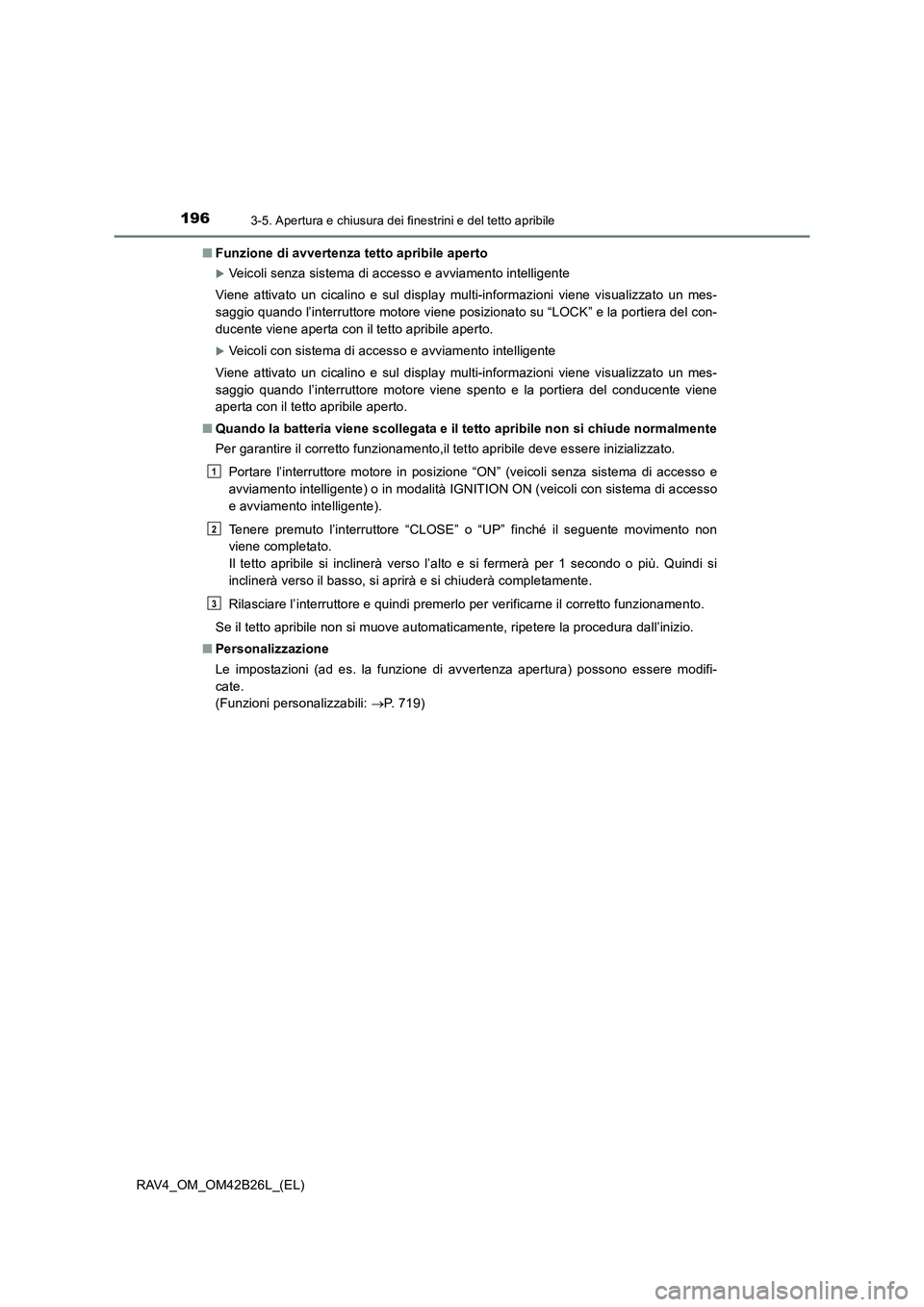

1963-5. Apertura e chiusura dei finestrini e del tetto apribile
RAV4_OM_OM42B26L_(EL)■
Funzione di avvertenza tetto apribile aperto
XVeicoli senza sistema di accesso e avviamento intelligente
Viene attivato un cicalino e sul display multi-informazioni viene visualizzato un mes-
saggio quando l’interruttore motore viene posizionato su “LOCK” e la portiera del con-
ducente viene aperta con il tetto apribile aperto.
XVeicoli con sistema di accesso e avviamento intelligente
Viene attivato un cicalino e sul display multi-informazioni viene visualizzato un mes-
saggio quando l’interruttore motore viene spento e la portiera del conducente viene
aperta con il tetto apribile aperto.
■ Quando la batteria viene scollegata e il tetto apribile non si chiude normalmente
Per garantire il corretto funzionamento,il tetto apribile deve essere inizializzato.
Portare l’interruttore motore in posizione “ON” (veicoli senza sistema di accesso e
avviamento intelligente) o in modalità IGNITION ON (veicoli con sistema di accesso
e avviamento intelligente).
Tenere premuto l’interruttore “CLOSE” o “UP” finché il seguente movimento non
viene completato.
Il tetto apribile si inclinerà verso l’alto e si fermerà per 1 secondo o più. Quindi si
inclinerà verso il basso, si aprirà e si chiuderà completamente.
Rilasciare l’interruttore e quindi premerlo per verificarne il corretto funzionamento.
Se il tetto apribile non si muove automaticamente, ripetere la procedura dall’inizio.
■ Personalizzazione
Le impostazioni (ad es. la funzione di avvertenza apertura) possono essere modifi-
cate.
(Funzioni personalizzabili: →P. 719)
1
2
3
