Page 289 of 548

2894-5. Gebruik van de ondersteunende systemen
4
Rijden
RAV4-HV_OM_OM42A57E_(EE)
OPMERKING
■Als de Toyota Parking A ssist-sensor in gebruik is
In de volgende gevallen werkt het systeem mogelijk niet goed als gevolg
van een storing in een sensor, enz. Laat de auto nakijken door een erkende
Toyota-dealer of hersteller/reparateur of een andere naar behoren gekwalifi-
ceerde en uitgeruste deskundige.
● Het display van de Toyota Parking Assist-sensor knippert en er klinkt een
piepsignaal terwijl er geen obstakel is gesignaleerd.
● Als het gedeelte rond de sensor in aanraking komt met iets of wordt bloot-
gesteld aan een krachtige schok.
● Als de bumper ergens tegenaan komt.
● Als het display continu te zien is en er geen piepsignaal klinkt.
● Controleer eerst de sensor als er een weergavefout optreedt.
Als de fout zich voordoet terwijl er geen ijs, sneeuw of modder op de sen-
sor zit, is de sensor waarschijnlijk defect.
■ Opmerkingen bij het wassen van de auto
Stel de omgeving van de sensoren niet bloot aan sterke waterstralen of
stoom.
De sensor kan hierdoor defect raken.
RAV4-HV_OM_OM42A57E_(EE).book Page 289 Friday, October 30, 2015 12:02 PM
Page 290 of 548

2904-5. Gebruik van de ondersteunende systemen
RAV4-HV_OM_OM42A57E_(EE)
BSM (Blind Spot Monitor)∗
De Blind Spot Monitor is een systeem met 2 functies;
● De Blind Spot Monitor-functie
Helpt de bestuurder bij het nemen van de beslissing wanneer van
rijstrook te wisselen
● De Rear Crossing Traffic Alert-functie
Helpt de bestuurder bij het achteruitrijden
Deze functies maken gebruik van dezelfde sensoren.
Het scherm en de indicator Blind Spot Monitor aan/uit
Het Blind Spot Monitor-systeem kan worden in- en uitgeschakeld op het
multi-informatiedisplay. Als het systeem is ingeschakeld, gaat de indicator
op het multi-informatiedisplay branden. De Blind Spot Monitor-functie en
Rear Crossing Traffic Alert-functie worden gelijktijdig in- en uitgeschakeld.
Indicatoren in buitenspiegel
Blind Spot Monitor-functie:
Als een auto in de dode hoek wordt gesignaleerd, gaat de indicator in de
buitenspiegel branden als de richtingaanwijzerschakelaar niet wordt
bediend en gaat de indicator in de buitenspiegel knipperen als de richting-
aanwijzerschakelaar wel wordt bediend.
Rear Crossing Traffic Alert-functie:
Wanneer een auto wordt gesignaleerd die van rechts of links achter
nadert, gaan de indicatoren in de buitenspiegels knipperen.
∗: Indien aanwezig
Overzicht van de Blind Spot Monitor
1
2
RAV4-HV_OM_OM42A57E_(EE).book Page 290 Friday, October 30, 2015 12:02 PM
Page 291 of 548

2914-5. Gebruik van de ondersteunende systemen
4
Rijden
RAV4-HV_OM_OM42A57E_(EE)
Rear Crossing Traffic Alert-zoemer (alleen Rear Crossing Traffic
Alert-functie)
Wanneer een auto wordt gesignaleerd die van rechts of links achter
nadert, klinkt een zoemer vanachter de linker achterstoel.
Druk op of van de bedieningstoets van het instrumenten-
paneel en selecteer op het multi-informatiedisplay.
Druk op of van de bedien ingstoets van het instrumenten-
paneel, selecteer en druk vervolgens op .
■ De zichtbaarheid van de indi catoren in de buitenspiegels
Mogelijk zijn de indicatoren in de buit enspiegels bij fel zonlicht niet goed te
zien.
■ Hoorbaarheid van de Rear Cr ossing Traffic Alert-zoemer
De zoemer van de Rear Crossing Traffic Alert-functie komt mogelijk moeilijk
boven harde geluiden uit, zoals wanneer het volume van het audiosysteem
hoog staat.
■ Als er een storing in de B lind Spot Monitor aanwezig is
Als er een systeemstoring wordt gesignaleerd om een van onderstaande rede-
nen, worden er waarschuwingsmeldingen weergegeven: (
→Blz. 448, 450)
●Er zit een storing in de sensoren
● De sensoren zijn vuil geworden
● De buitentemperatuur is zeer hoog of zeer laag
● De sensorspanning is niet in orde
In-/uitschakelen van het Blind Spot Monitor-systeem
3
1
2
RAV4-HV_OM_OM42A57E_(EE).book Page 291 Friday, October 30, 2015 12:02 PM
Page 294 of 548

2944-5. Gebruik van de ondersteunende systemen
RAV4-HV_OM_OM42A57E_(EE)
In Israël verkochte auto's
In Oekraïne verkochte auto's
WAARSCHUWING
■Omgaan met de radarsensor
In de linker- en rechterzijde van de achterbumper van de auto wordt respec-
tievelijk één Blind Spot Monitor-sensor geplaatst. Houd u aan het volgende
om ervoor te zorgen dat de Blind Spot Monitor goed werkt.
● Stel de sensor en de omgeving van de sensor op de bumper niet bloot aan
krachtige schokken. Als de sensor ook maar iets wordt verplaatst, werkt
het systeem mogelijk niet meer goed en worden auto's die binnen het
detectiegebied komen mogelijk niet meer gesignaleerd. Als de sensor en
de omgeving van de sensor aan krachtige schokken zijn blootgesteld,
moet het desbetreffende gedeelte van de auto altijd worden gecontroleerd
door een erkende Toyota-dealer of hersteller/reparateur of een andere
naar behoren gekwalificeerde en uitgeruste deskundige.
● Neem de sensor niet uit elkaar.
● Monteer geen accessoires op de sensor of het omliggende gebied op de
bumper en plak er geen stickers op.
● Breng geen wijzigingen aan de sensor of het omliggende gebied op de
bumper aan.
●
Breng geen verf aan op de sensor of het omliggende gebied op de bumper.
● Houd de sensor en zijn omgeving op de
bumper te allen tijde schoon.
RAV4-HV_OM_OM42A57E_(EE).book Page 294 Friday, October 30, 2015 12:02 PM
Page 295 of 548
2954-5. Gebruik van de ondersteunende systemen
4
Rijden
RAV4-HV_OM_OM42A57E_(EE)
De Blind Spot Monitor maakt gebruik van radarsensoren om auto's te
signaleren die in een aangrenzende rijstrook rijden in het gebied dat
niet in de buitenspiegel is te zien (de dode hoek) en brengt de
bestuurder hiervan op de hoogte via de indicator in de buitenspiegel.
Hieronder staat de dode hoek aangegeven waarin auto's kunnen wor-
den gesignaleerd.
Het detectiegebied reikt tot:Ongeveer 3,5 m vanaf de zij-
kant van de auto
De eerste 0,5 m vanaf de zijkant
van de auto bevindt zich buiten het
detectiegebied
Ongeveer 3 m achter de achter-
bumper
Ongeveer 1 m vóór de achter-
bumper
De Blind Spot Monitor-functie
Detectiegebieden Blind Spot Monitor
1
2
3
RAV4-HV_OM_OM42A57E_(EE).book Page 295 Friday, October 30, 2015 12:02 PM
Page 298 of 548

2984-5. Gebruik van de ondersteunende systemen
RAV4-HV_OM_OM42A57E_(EE)
De Rear Crossing Traffic Alert werkt wanneer de achteruitversnelling
is ingeschakeld. Hij kan andere auto's signaleren die van rechts of
links achter naderen. Hij maakt gebruik van radarsensoren om de
bestuurder te waarschuwen voor de aanwezigheid van andere auto's:
de indicatoren in de buitenspiegels gaan knipperen en er klinkt een
zoemer.
De Rear Crossing Traffic Alert-functie
Naderende auto's Detectiegebieden12
WAARSCHUWING
■Waarschuwingen met betrekking tot het gebruik van het systeem
De bestuurder is volledig verantwoordelijk voor een veilig rijgedrag. Rijd
altijd veilig en houd rekening met de omgeving.
De Rear Crossing Traffic Alert-functie dient slechts ter ondersteuning, ver-
trouw daarom niet uitsluitend op dit systeem. Ook bij gebruik van de Rear
Crossing Traffic Alert-functie dient de bes tuurder altijd voorzichtig te zijn bij
het achteruitrijden. U dient als bestuurder zelf de omgeving achter uw auto
visueel te controleren en voordat u achteruitrijdt te controleren of zich geen
voetgangers, andere voertuigen, enz. achter de auto bevinden. Het niet in
acht nemen van de voorzorgsmaatregelen kan resulteren in ernstig letsel.
Afhankelijk van de omstandigheden werkt het systeem mogelijk niet goed.
Daarom dient de bestuurder altijd zelf de veiligheid te controleren.
RAV4-HV_OM_OM42A57E_(EE).book Page 298 Friday, October 30, 2015 12:02 PM
Page 300 of 548

3004-5. Gebruik van de ondersteunende systemen
RAV4-HV_OM_OM42A57E_(EE)■
Omstandigheden waaronder de Rear Crossing Traffic Alert-functie een
auto niet signaleert
De Rear Crossing Traffic Alert-functie is niet ontworpen om de volgende
typen voertuigen en/of objecten te signaleren:
●Kleine motorfietsen, fietsen, voetgangers, enz.
*
●Voertuigen die van direct achter de auto naderen
● Vangrails, muren, bebording, geparkeerde auto's en vergelijkbare stil-
staande objecten
*
●Voertuigen die van de auto af bewegen
● Voertuigen die naderen vanuit parkeerruimtes naast uw auto
*
●Voertuigen die achteruit inparkeren in de parkeerruimtes naast uw auto*
*
: Afhankelijk van de omstandigheden wordt er mogelijk een auto en/of object
gesignaleerd.
■ Omstandigheden waaronder de Rear Crossing Traffic Alert-functie
mogelijk niet goed werkt
Onder de volgende omstandigheden signaleert de Rear Crossing Traffic
Alert-functie auto's mogelijk niet correct:
●Wanneer er ijs of modder e.d. op de achterbumper zit
● Onder slechte weersomstandigheden, bijvoorbeeld bij zware regenval, mist
en sneeuw
● Wanneer er continu meerdere auto's naderen
● Parkeren onder een kleine hoek
● Wanneer een auto met hoge snelheid nadert
● Bij het parkeren op een steile helling, zoals heuvels, een daling in de weg,
enz.
● Direct nadat het Blind Spot Monitor-systeem is ingeschakeld
● Direct nadat het hybridesysteem is gestart terwijl de Blind Spot Monitor is
ingeschakeld
● Bij het rijden met een aanhangwagen
● Voertuigen die niet kunnen worden
waargenomen door de sensoren als
gevolg van obstakels
RAV4-HV_OM_OM42A57E_(EE).book Page 300 Friday, October 30, 2015 12:02 PM

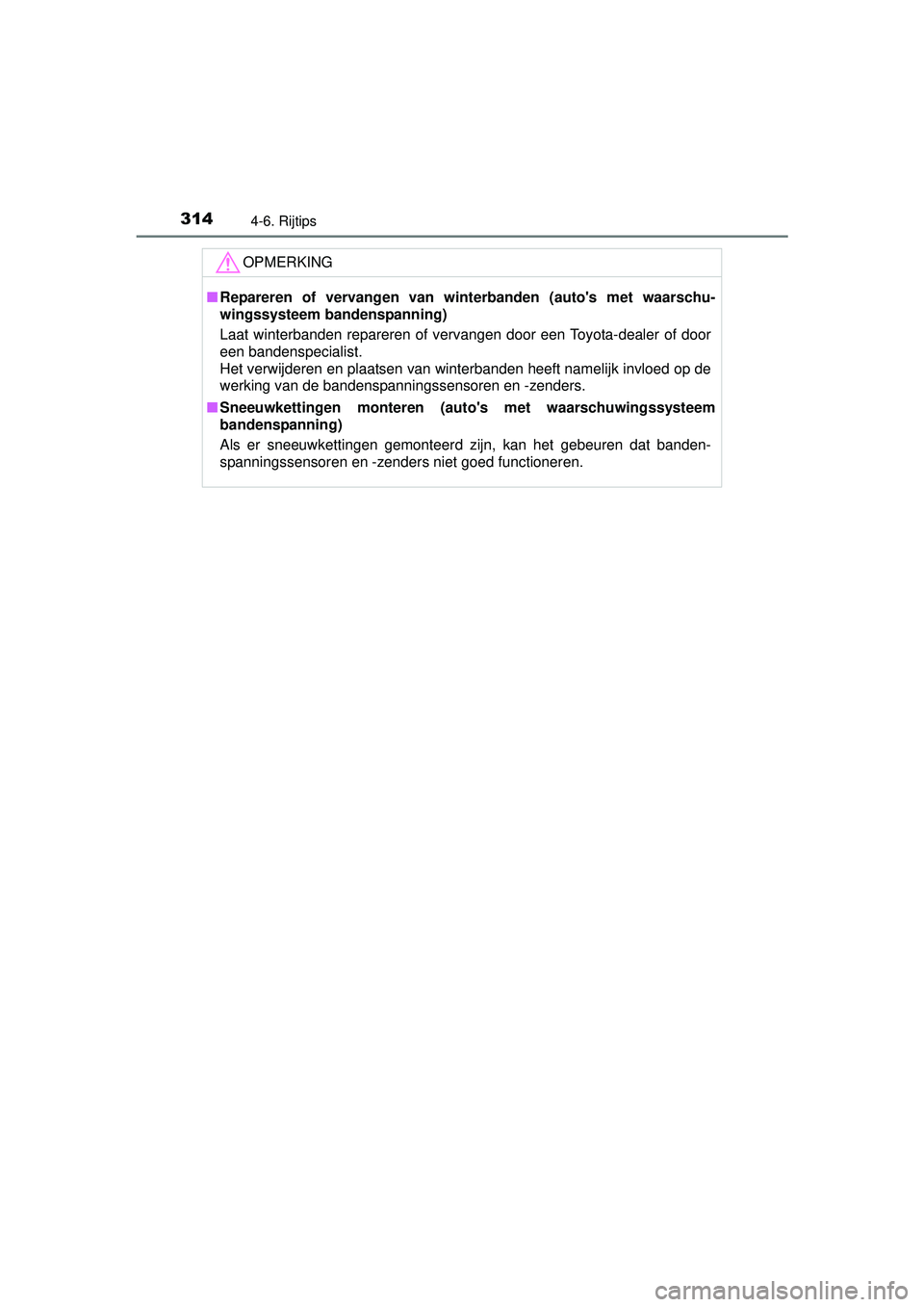

Page 314 of 548
3144-6. Rijtips
RAV4-HV_OM_OM42A57E_(EE)
OPMERKING
■Repareren of vervangen van winterbanden (auto's met waarschu-
wingssysteem bandenspanning)
Laat winterbanden repareren of vervangen door een Toyota-dealer of door
een bandenspecialist.
Het verwijderen en plaatsen van winterbanden heeft namelijk invloed op de
werking van de bandenspanningssensoren en -zenders.
■ Sneeuwkettingen monteren (auto's met waarschuwingssysteem
bandenspanning)
Als er sneeuwkettingen gemonteerd zijn, kan het gebeuren dat banden-
spanningssensoren en -zenders niet goed functioneren.
RAV4-HV_OM_OM42A57E_(EE).book Page 314 Friday, October 30, 2015 12:02 PM
