2984-6. Utilização dos sistemas de apoio à condução
lA forma de um obstáculo pode impedir que o sensor o detete. Tome a de-
vida atenção aos seguintes obstáculos:
• Fios elétricos, vedações, cordas, etc.
• Algodão, neve e outros materiais que absorvem ondas sonoras
• Objetos de ângulos pontiagudos
• Obstáculos baixos
• Obstáculos altos com partes superiores salientes na direção do seu veí-
culo.
nSe a mensagem “Clean sonar.” for exibida no mostrador de informações
múltiplas
Um sensor pode estar sujo ou coberto de neve ou gelo. Neste caso, se lim-
par o sensor, o sistema deve voltar ao normal.
Se um sensor estiver congelado devido às baixas temperaturas, pode surgir
uma mensagem de aviso ou um obstáculo pode não ser detetado. Quando o
sensor descongelar, o sistema deve voltar ao normal.
nSe a mensagem “Clean sonar system.” for exibida no mostrador de
informações múltiplas
O sistema pode não funcionar devido a avaria num sensor.
Leve o veículo para inspeção a um concessionário ou reparador Toyota
autorizado ou a outro profissional devidamente qualificado e equipado.
AV I S O
nQuando utilizar o sensor de assistência ao estacionamento Toyota
Observe as seguintes precauções.
Não o fazer pode resultar na impossibilidade de conduzir o veículo com
segurança, podendo causar um acidente.
lNão utilize o sensor em velocidades superiores a 10 km/h.
lNão afixe qualquer acessório na área de alcance do sensor.
ATENÇÃO
nNotas sobre o sensor de assistência ao estacionamento Toyota
lNão aplique jatos ou vapores intensos de água na área do sensor.
Tal pode contribuir para a avaria do sensor.
lSe o seu veículo se envolver num acidente isso pode afetar os sensores e
pode resultar na falha do sistema.
Contacte um concessionário ou reparador Toyota autorizado ou outro
profissional devidamente qualificado e equipado.

2994-6. Utilização dos sistemas de apoio à condução
4
Condução
Interruptor IPA-Simples
Mostrador
Indicador
IPA-Simples (Assistência inteligente ao
estacionamento simples)

: Se equipado
O IPA-Simples é um sistema que auxilia nas operações de esta-
cionamento paralelo. Quando estacionar entre dois veículos
estacionados ou num espaço atrás de um veículo estacionado,
os sensores instalados nas partes laterais do para-choques da
frente são utilizados para detetar um espaço no qual o veículo
possa ser estacionado. As operações de estacionamento são,
então, assistidas pelo funcionamento automático do volante da
direção.
Detetar o espaço de estacionamento disponível
Estacionar o veículo num espaço de estacionamento detetado
*
3 Rodar o volante da direção para estacionar no espaço de esta-
cionamento alvo
*
O estacionamento no espaço de estacionamento alvo está completo*
*: O volante da direção é operado automaticamente.
Interruptor do IPA-Simples e mostrador de informações
múltiplas
1
2
3
4
1
2
3

3034-6. Utilização dos sistemas de apoio à condução
4
Condução
Quando o sinal sonoro de aviso
do sensor traseiro de assistên-
cia ao estacionamento Toyota
soar continuamente, pare com-
pleta e imediatamente o veícu-
lo.
O mostrador de informações múlti-
plas muda quando o sinal sonoro
de aviso começa a soar continua-
mente.
Engrene a alavanca de velocidades em D (caixa de velocidades
Multidrive), E, M (caixa de velocidades manual multimodo) ou 1
(caixa de velocidades manual).
Enquanto o volante da direção está a rodar mantenha o veículo completa-
mente parado.
Quando o volante da direção parar de rodar, mova o veículo para a frente
lentamente enquanto verifica a segurança da área à frente do veículo.
Quando o sinal sonoro de aviso
do sensor da frente de
assistência ao estacionamento
Toyota soar continuamente,
pare completa e imediatamente
o veículo.
O mostrador de informações múlti-
plas muda quando o sinal sonoro
de aviso começa a soar continua-
mente.
7
8
9

3104-6. Utilização dos sistemas de apoio à condução
nQuando utilizar o IPA-Simples repetidamente
Quando o IPA-Simples é utilizado repetidamente, a direção elétrica pode sobrea-
quecer temporariamente e desativar ou cancelar o funcionamento do IPA-Simples.
Neste caso, aguarde alguns minutos antes de utilizar o IPA-Simples novamente.
nFuncionamento do sensor de assistência ao estacionamento Toyota
durante o funcionamento do IPA-Simples
Mesmo que o interruptor do sensor de assistência ao estacionamento Toyota
esteja desligado enquanto o IPA-Simples é ativado, o sensor de assistência
ao estacionamento Toyota mantém-se em funcionamento. Neste caso,
quando o funcionamento do IPA-Simples for concluído ou cancelado, o sen-
sor de assistência ao estacionamento Toyota é desativado.
nFuncionamento do sistema Stop & Start durante o funcionamento do
IPA-Simples (veículos com sistema Stop & Start)
O Sistema Stop & Start não funciona durante o funcionamento do IPA-Sim-
ples. Se o interruptor do IPA-Simples for ligado durante o funcionamento do
sistema Stop & Start, o funcionamento do sistema Stop & Start é cancelado.
nQuando a temperatura do habitáculo for elevada
Os sensores podem não funcionar devidamente quando a temperatura do
habitáculo estiver elevada por ter estacionado o veículo ao sol. Utilize o IPA-
-Simples depois do habitáculo arrefecer.
nSensores utilizados pelo IPA-Simples
P. 293
nInicializar o IPA-Simples
Dentro de 15 segundos após ter ligado o interruptor do IPA-Simples, rode o
volante da direção completamente para a esquerda ou direita e depois para o
lado oposto.
Quando for exibido o ecrã de deteção do lugar de estacionamento, a iniciali-
zação está completa.
Se ao voltar a pressionar o interruptor do IPA-Simples aparecer no mostrador
de informações múltiplas, “IPA not available, stop the vehicle, turn Wheel
from left end to right end”, a inicialização falhou. Leve o veículo para
inspeção a um concessionário ou reparador Toyota ou a outro profissional
devidamente qualificado e equipado.
AV I S O
nPrecauções no que diz respeito à utilização do IPA-Simples
lNunca dependa completamente do IPA-Simples quando estacionar. O
condutor é responsável pela segurança. Tenha o mesmo cuidado que
teria ao estacionar qualquer veículo.
lFaça marcha-atrás lentamente, utilizando o pedal do travão para controlar
a velocidade do veículo.
l
Se lhe parecer provável atingir veículos, obstáculos ou pessoas nas imedia-
ções, pressione o pedal do travão para parar o veículo e desative o sistema.

3114-6. Utilização dos sistemas de apoio à condução
4
Condução
AV I S O
nCondições nas quais a utilização do IPA-Simples é proibida
Não utilize o IPA-Simples nas seguintes condições.
Se o fizer pode provocar um funcionamento indevido e provocar um aciden-
te inesperado.
lEm curvas apertadas ou declives
lEm estradas escorregadias, com gelo ou na neve.
lEm superfícies de estrada irregulares como gravilha.
lDurante más condições meteorológicas, tais como chuva intensa, nevo-
eiro, neve, ou uma tempestade de areia.
lQuando os pneus estão extremamente gastos ou a pressão é baixa.
lQuando o veículo não tem a direção alinhada devido ao facto dos pneus
terem sofrido um forte impacto, tal como embate contra uma berma.
lQuando o pneu de reserva compacto (se equipado) ou correntes de neve
estão instalados.
lQuando os pneus derrapam enquanto tenta estacionar.
lQuando há folhas caídas ou neve no espaço de estacionamento.
lQuando itens, tais como um braço de reboque, atrelado, suporte para bici-
cletas, etc. estão instalados na parte traseira do veículo.
lQuando um veículo do qual a extremidade da frente/trás está acima da
área de deteção, tal como um camião, autocarro ou veículo com um braço
de reboque, atrelado, suporte para bicicletas, etc., está estacionado à
frente ou atrás do espaço de estacionamento.
lSe o para-choques da frente estiver danificado.
l
Se o sensor estiver coberto pelo revestimento do para-choques da frente, etc.
lSe um veículo ou obstáculo não estiver numa posição adequada à frente
ou atrás do espaço de estacionamento.
nPrecauções com o movimento automático do volante
Uma vez que o volante da direção se move automaticamente na função de
assistência ao estacionamento, esteja atento ao seguinte.
lMantenha roupa tal como gravatas, lenços e mangas compridas afastada
do volante da direção, uma vez que esta pode ficar presa no mesmo.
Mantenha também as crianças afastadas do volante da direção.
lSe tiver unhas compridas, tenha cuidado para não se magoar quando o
volante da direção se mover.

3124-6. Utilização dos sistemas de apoio à condução
ATENÇÃO
nQuando utilizar o IPA-Simples
lCertifique-se que o espaço de estacionamento é adequado. (Largura do
espaço, inexistência de obstáculos, estado da superfície da estrada, etc.)
lO IPA-Simples não funciona devidamente se o veículo à frente ou atrás do
espaço de estacionamento se mover, ou se um obstáculo entrar no
espaço de estacionamento depois dos sensores terem detetado o espaço
de estacionamento. Verifique sempre a área circundante durante a opera-
ção de assistência ao estacionamento.
lOs sensores podem não conseguir detetar bermas. O veículo pode orien-
tar-se na direção da berma dependendo da situação, tal como se um veí-
culo à frente ou atrás do espaço de estacionamento fosse conduzido na
berma.
Verifique a área envolvente para evitar danificar os pneus e as jantes.
lPode não ser possível estacionar o veículo num espaço de estaciona-
mento alvo se o veículo se mover para a frente com a alavanca de veloci-
dades em R, ou se mover para trás com a alavanca de velocidades noutra
posição que não R, tal como quando estaciona num declive.
lQuando fizer marcha-atrás, movimente
o veículo lentamente a fim de evitar que
a extremidade da frente do veículo
atinja um obstáculo à frente do veículo.
lQuando fizer marcha-atrás, movimente
o veículo lentamente a fim de evitar que
a extremidade da frente do veículo
atinja o veículo estacionado em frente
ao espaço de estacionamento.

4307-1. Cuidados e manutenção
AV I S O
nQuando lavar o veículo
Não aplique água dentro do compartimento do motor. Se o fizer, os compo-
nentes elétricos, etc. podem incendiar.
nQuando limpar o para-brisas (veículos com limpa-para-brisas com sen-
sor de chuva)
lQuando a parte superior do para-brisas onde se encontra o sensor de
chuva é tocado com a mão
lQuando um pano molhado ou algo semelhante é colocado junto ao sen-
sor de chuva
lSe algo bate contra o para-brisas
lSe tocar diretamente no corpo do sensor de chuva ou se algo se esbarrar
contra o sensor de chuva
nMedidas de precaução a ter com os tubos de escape
Os gases de escape fazem com que os tubos de escape fiquem bastante
quentes.
Quando lavar o veículo, tenha cuidado para não tocar nos tubos de escape
até estes terem arrefecido o suficiente, uma vez que tocar nos tubos de
escape quente poderá provocar queimaduras.
Desligue o interruptor do limpa-para-bri-
sas.
Se o interruptor do limpa-para-brisas
estiver na posição ”AUTO”, o interruptor
pode entrar em funcionamento inespera-
damente, nas situações que se seguem
e tal pode resultar no entalamento de
mãos ou noutros ferimentos graves, bem
como causar danos nos braços do limpa-
-para-brisas.
Off

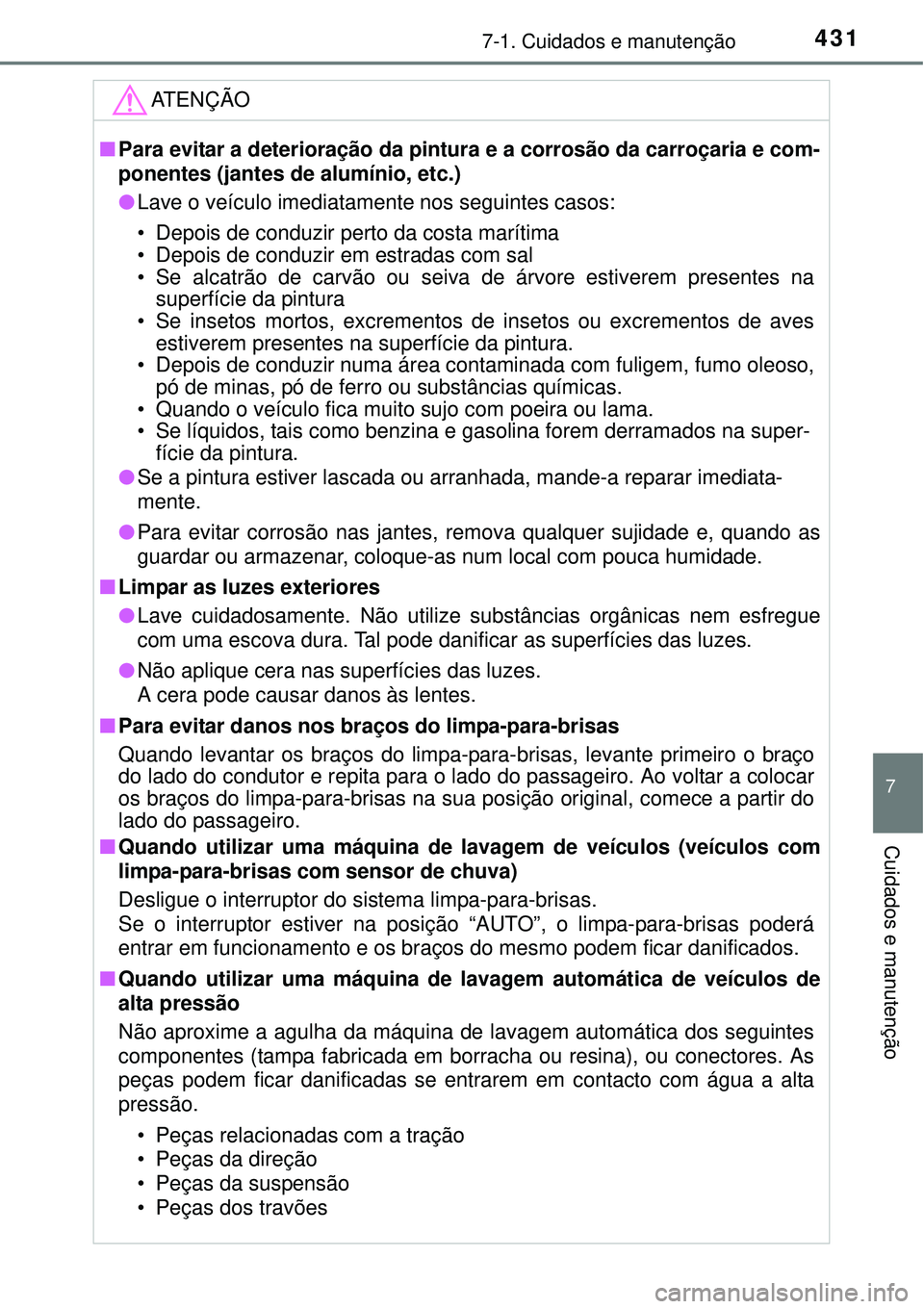

4317-1. Cuidados e manutenção
7
Cuidados e manutenção
ATENÇÃO
nPara evitar a deterioração da pintura e a corrosão da carroçaria e com-
ponentes (jantes de alumínio, etc.)
lLave o veículo imediatamente nos seguintes casos:
• Depois de conduzir perto da costa marítima
• Depois de conduzir em estradas com sal
• Se alcatrão de carvão ou seiva de árvore estiverem presentes na
superfície da pintura
• Se insetos mortos, excrementos de insetos ou excrementos de aves
estiverem presentes na superfície da pintura.
• Depois de conduzir numa área contaminada com fuligem, fumo oleoso,
pó de minas, pó de ferro ou substâncias químicas.
• Quando o veículo fica muito sujo com poeira ou lama.
• Se líquidos, tais como benzina e gasolina forem derramados na super-
fície da pintura.
lSe a pintura estiver lascada ou arranhada, mande-a reparar imediata-
mente.
lPara evitar corrosão nas jantes, remova qualquer sujidade e, quando as
guardar ou armazenar, coloque-as num local com pouca humidade.
nLimpar as luzes exteriores
lLave cuidadosamente. Não utilize substâncias orgânicas nem esfregue
com uma escova dura. Tal pode danificar as superfícies das luzes.
lNão aplique cera nas superfícies das luzes.
A cera pode causar danos às lentes.
nPara evitar danos nos braços do limpa-para-brisas
Quando levantar os braços do limpa-para-brisas, levante primeiro o braço
do lado do condutor e repita para o lado do passageiro. Ao voltar a colocar
os braços do limpa-para-brisas na sua posição original, comece a partir do
lado do passageiro.
nQuando utilizar uma máquina de lavagem de veículos (veículos com
limpa-para-brisas com sensor de chuva)
Desligue o interruptor do sistema limpa-para-brisas.
Se o interruptor estiver na posição “AUTO”, o limpa-para-brisas poderá
entrar em funcionamento e os braços do mesmo podem ficar danificados.
nQuando utilizar uma máquina de lavagem automática de veículos de
alta pressão
Não aproxime a agulha da máquina de lavagem automática dos seguintes
componentes (tampa fabricada em borracha ou resina), ou conectores. As
peças podem ficar danificadas se entrarem em contacto com água a alta
pressão.
• Peças relacionadas com a tração
• Peças da direção
• Peças da suspensão
• Peças dos travões
