2016 TOYOTA AURIS TOURING SPORTS Návod na použitie (in Slovakian)

4657-3. Údržba svojpomocou
AURIS Touring Sports_EE (12L13SK)
7
Údržba a starostlivosť
Potiahnite uvoľňovaciu páčku
zámku kapoty.
Kapota mierne povyskočí smerom
hore.
Potiahnite hore pomocnú páčku
západky a zdvihnite kapotu.
Otvorenú kapotu podoprite vlo-
žením podpernej tyče do otvoru.

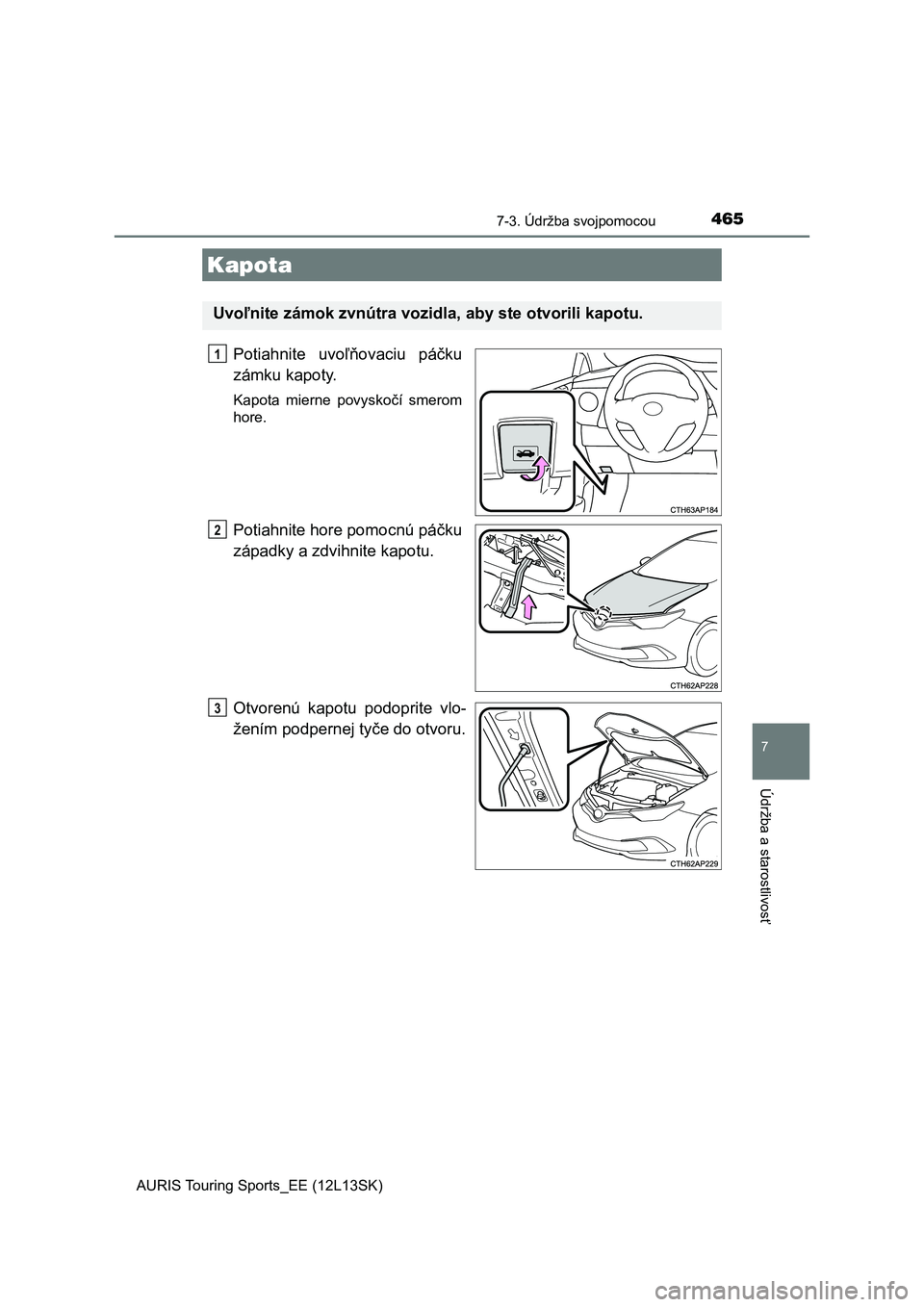

Kapota
Uvoľnite zámok zvnútra vozidla, aby ste otvorili kapotu.
1
2
3

4667-3. Údržba svojpomocou
AURIS Touring Sports_EE (12L13SK)
VÝSTRAHA
■Kontrola pred jazdou
<0036004e00520051005700550052004f0058004d00570048000f000300fe004c0003004d00480003004e004400530052005700440003007e0053004f005100480003005d00440057005900520055004800510069000300440003005d00440050004e005100
580057006900110003>
Ak nie je kapota riadne zamknutá, môže sa počas jazdy otvoriť a spôsobiť
nehodu s následkom smrti alebo vážnych zranení.
■Po nasadení podpernej tyče do otvoru
Uistite sa, že tyč podopiera kapotu bezpečne tak, aby nespadla na vašu hla-
vu alebo telo.
UPOZORNENIE
■Keď zatvárate kapotu
Uistite sa, že ste podpernú tyč vrátili pred zatvorením kapoty do jej príchyt-
ky. Zatváranie kapoty s podpernou tyčou, ktorá nie je upevnená v príchytke,
by mohlo spôsobiť prehnutie kapoty.

4677-3. Údržba svojpomocou
AURIS Touring Sports_EE (12L13SK)
7
Údržba a starostlivosť
◆Vpredu
◆Vzadu
Ty p A
Ty p B

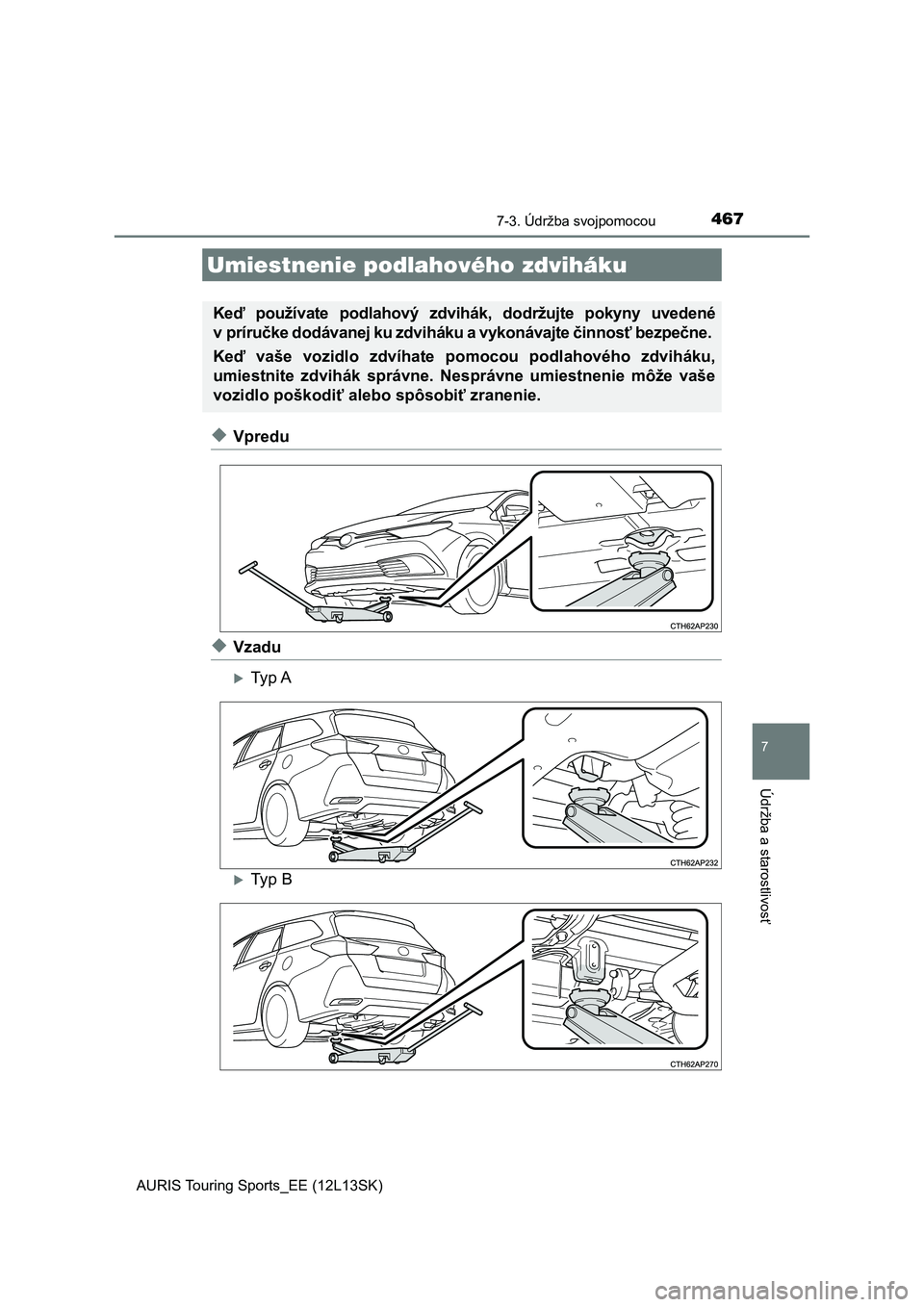

Umiestnenie podlahového zdviháku
Keď používate podlahový zdvihák, dodržujte pokyny uvedené
v príručke dodávanej ku zdviháku a vykonávajte činnosť bezpečne.
Keď vaše vozidlo zdvíhate pomocou podlahového zdviháku,
umiestnite zdvihák správne. Nesprávne umiestnenie môže vaše
vozidlo poškodiť alebo spôsobiť zranenie.

4687-3. Údržba svojpomocou
AURIS Touring Sports_EE (12L13SK)■
Motor 1NR-FE
Motorový priestor
Nádržka kvapaliny ostreko-
vačov (S. 487)
Nádržka chladiacej kvapaliny
motora (S. 481)
Uzáver plniaceho hrdla mo-
torového oleja (S. 476)
Odmerka hladiny motoro-
vého oleja (S. 473)Akumulátor (S. 484)
Poistková skrinka (S. 514)
Elektrický ventilátor chladenia
Kondenzátor (S. 483)
Chladič (S. 483)1
2
3
4
5
6
7
8
9

4697-3. Údržba svojpomocou
AURIS Touring Sports_EE (12L13SK)
7
Údržba a starostlivosť
■Motor 1ZR-FAE
Nádržka kvapaliny ostreko-
vačov (S. 487)
Nádržka chladiacej kvapaliny
motora (S. 481)
Uzáver plniaceho hrdla mo-
torového oleja (S. 476)
Odmerka hladiny motoro-
vého oleja (S. 473)Akumulátor (S. 484)
Poistková skrinka (S. 514)
Elektrický ventilátor chladenia
Kondenzátor (S. 483)
Chladič (S. 483)1
2
3
4
5
6
7
8
9

4707-3. Údržba svojpomocou
AURIS Touring Sports_EE (12L13SK)■
Motor 8NR-FTS
Nádržka chladiacej kvapaliny
motora (S. 481)
Nádržka chladiacej kvapaliny
medzichladiča (S. 482)
Uzáver plniaceho hrdla mo-
torového oleja (S. 476)
Odmerka hladiny motoro-
vého oleja (S. 473)Akumulátor (S. 484)
Poistková skrinka (S. 514)
Chladič (S. 483)
Kondenzátor (S. 483)
Elektrické ventilátory chladenia
Medzichladič
Nádržka kvapaliny ostreko-
vačov (S. 487)1
2
3
4
5
6
7
8
9
10
11

4717-3. Údržba svojpomocou
AURIS Touring Sports_EE (12L13SK)
7
Údržba a starostlivosť
■Motor 1ND-TV
Nádržka kvapaliny ostreko-
vačov (S. 487)
Nádržka chladiacej kvapaliny
motora (S. 481)
Uzáver plniaceho hrdla mo-
torového oleja (S. 476)
Odmerka hladiny motoro-
vého oleja (S. 473)Palivový filter (S. 488)
Akumulátor (S. 484)
Poistková skrinka (S. 514)
Chladič (S. 483)
Elektrický ventilátor chladenia
Kondenzátor (S. 483)
Medzichladič (S. 483)1
2
3
4
5
6
7
8
9
10
11

4727-3. Údržba svojpomocou
AURIS Touring Sports_EE (12L13SK)■
Motor 1WW
Nádržka kvapaliny ostreko-
vačov (S. 487)
Nádržka chladiacej kvapaliny
motora (S. 481)
Uzáver plniaceho hrdla mo-
torového oleja (S. 476)
Odmerka hladiny motoro-
vého oleja (S. 473)Palivový filter (S. 489)
Poistková skrinka (S. 514)
Akumulátor (S. 484)
Kondenzátor (S. 483)
Elektrické ventilátory chladenia
Medzichladič (S. 483)
Chladič (S. 483)1
2
3
4
5
6
7
8
9
10
11
