7-2. Obs∏uga techniczna457
7
Obs∏uga techniczna i konserwacja
Nieprzestrzeganie zasad dba∏oÊci o stan techniczny samochodu
Grozi doprowadzeniem do powa˝nej awarii samochodu, a tak˝e spowodo-
waniem wypadku, w wyniku którego mo˝e dojÊç do Êmierci lub powa˝nych
obra˝eƒ cia∏a.
Ârodki ostro˝noÊci przy obs∏udze akumulatora
Bieguny akumulatora, zaciski jego przewodów oraz powiàzane z nimi elemen-
ty wyposa˝enia zawierajà potencjalnie niebezpieczne dla zdrowia zwiàzki
o∏owiu lub czysty o∏ów, o których wiadomo, ˝e powodujà uszkodzenia mózgu.
Po ka˝dym kontakcie z akumulatorem nale˝y umyç r´ce. (
S. 480)
10 IO Auris TS OM12K53E 4/26/16 11:27 AM Page 457 (Black plate)

4587-3. CzynnoÊci serwisowe do wykonania we w∏asnym zakresie

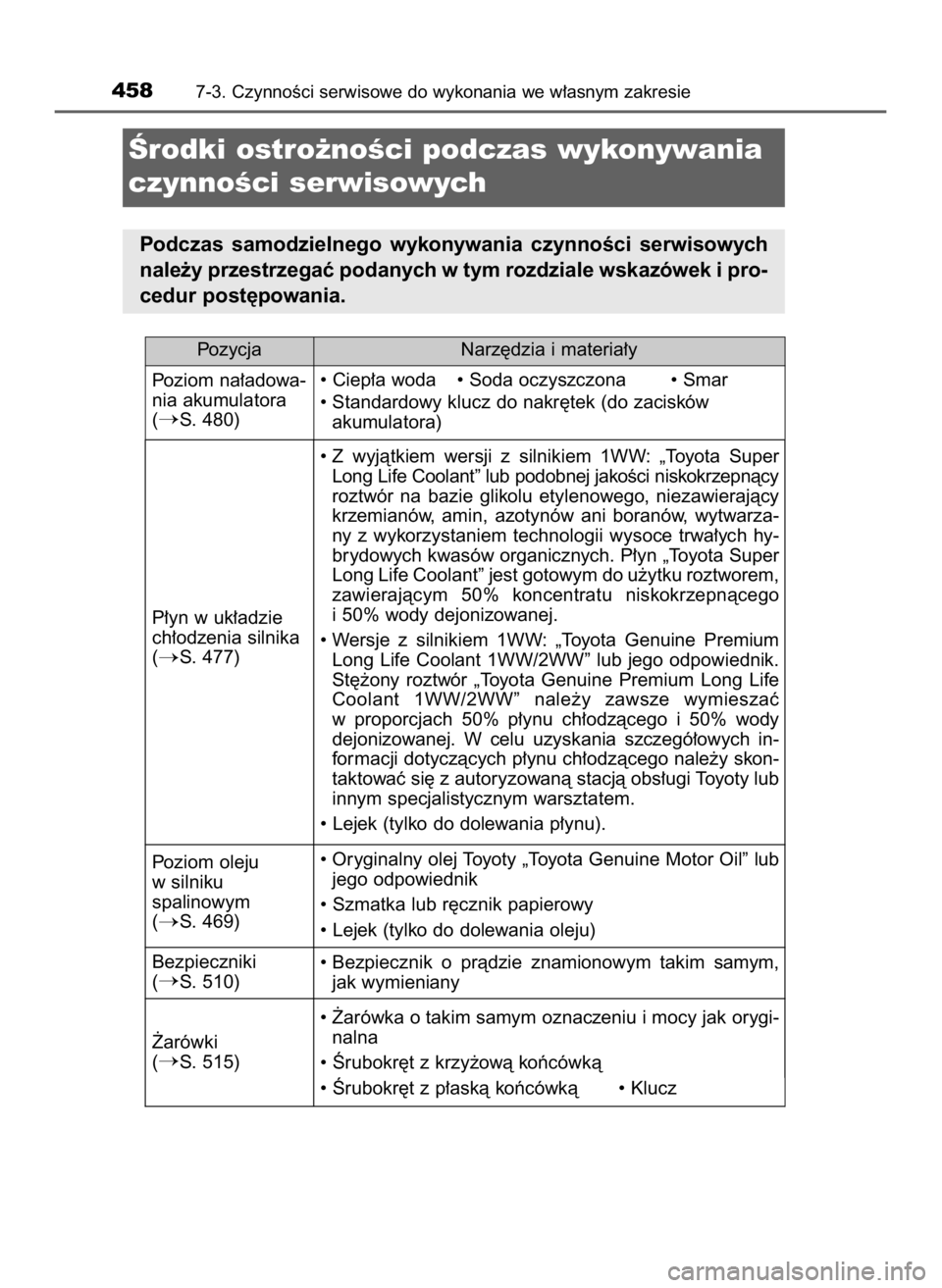

Ârodki ostro˝noÊci podczas wykonywania
czynnoÊci serwisowych
Podczas samodzielnego wykonywania czynnoÊci serwisowych
nale˝y przestrzegaç podanych w tym rozdziale wskazówek i pro-
cedur post´powania.
Pozycja Narz´dzia i materia∏y
Poziom na∏adowa-
nia akumulatora
(
S. 480)• Ciep∏a woda • Soda oczyszczona • Smar
• Standardowy klucz do nakr´tek (do zacisków
akumulatora)
P∏yn w uk∏adzie
ch∏odzenia silnika
(
S. 477)• Z wyjàtkiem wersji z silnikiem 1WW: „Toyota Super
Long Life Coolant” lub podobnej jakoÊci niskokrzepnàcy
roztwór na bazie glikolu etylenowego, niezawierajàcy
krzemianów, amin, azotynów ani boranów, wytwarza-
ny z wykorzystaniem technologii wysoce trwa∏ych hy-
brydowych kwasów organicznych. P∏yn „Toyota Super
Long Life Coolant” jest gotowym do u˝ytku roztworem,
zawierajàcym 50% koncentratu niskokrzepnàcego
i 50% wody dejonizowanej.
• Wersje z silnikiem 1WW: „Toyota Genuine Premium
Long Life Coolant 1WW/2WW” lub jego odpowiednik.
St´˝ony roztwór „Toyota Genuine Premium Long Life
Coolant 1WW/2WW” nale˝y zawsze wymieszaç
w proporcjach 50% p∏ynu ch∏odzàcego i 50% wody
dejonizowanej. W celu uzyskania szczegó∏owych in-
formacji dotyczàcych p∏ynu ch∏odzàcego nale˝y skon-
taktowaç si´ z autoryzowanà stacjà obs∏ugi Toyoty lub
innym specjalistycznym warsztatem.
• Lejek (tylko do dolewania p∏ynu).
Poziom oleju
w silniku
spalinowym
(
S. 469)• Oryginalny olej Toyoty „Toyota Genuine Motor Oil” lub
jego odpowiednik
• Szmatka lub r´cznik papierowy
• Lejek (tylko do dolewania oleju)
˚arówki
(
S. 515)• ˚arówka o takim samym oznaczeniu i mocy jak orygi-
nalna
• Ârubokr´t z krzy˝owà koƒcówkà
• Ârubokr´t z p∏askà koƒcówkà • Klucz Bezpieczniki
(
S. 510)• Bezpiecznik o pràdzie znamionowym takim samym,
jak wymieniany
10 IO Auris TS OM12K53E 4/26/16 11:27 AM Page 458 (Black plate)

7-3. CzynnoÊci serwisowe do wykonania we w∏asnym zakresie459
7
Obs∏uga techniczna i konserwacja
W komorze silnikowej znajdujà si´ mechanizmy, które mogà niespodziewanie
zadzia∏aç, jak równie˝ p∏yny, które mogà byç goràce, a tak˝e urzàdzenia, które
mogà byç pod napi´ciem. W celu unikni´cia Êmierci lub powa˝nych obra˝eƒ
cia∏a nale˝y przestrzegaç poni˝szych zaleceƒ.
Podczas wykonywania czynnoÊci serwisowych w komorze silnikowej:
Trzymaç d∏onie i elementy odzie˝y (zw∏aszcza krawat, apaszk´ lub sza-
lik) z dala od wentylatora i pasków nap´dowych. W przeciwnym razie
d∏onie lub odzie˝ mogà zaczepiç si´ o wentylator lub pasek nap´dowy,
co mo˝e prowadziç do powa˝nych obra˝eƒ cia∏a.
BezpoÊrednio po zatrzymaniu samochodu nie dotykaç silnika, ch∏odnicy,
kolektora wydechowego ani innych elementów, które mogà byç goràce.
Równie˝ oleje i p∏yny mogà byç goràce.
Nie pozostawiaç w komorze silnikowej ˝adnych ∏atwopalnych materia∏ów,
np. papieru, szmat.
W pobli˝u akumulatora oraz elementów uk∏adu paliwowego nie wolno
paliç i powodowaç iskrzenia ani zbli˝aç si´ z otwar tym ogniem. Paliwo
i gazy wydobywajàce si´ z akumulatora sà ∏atwopalne.
Przy obs∏udze akumulatora nale˝y zachowaç maksymalnà ostro˝noÊç.
Zawiera on trujàcy i ˝ràcy kwas siarkowy.
P∏yn hamulcowy jest niebezpieczny dla skóry i oczu, a tak˝e powoduje
uszkodzenia powierzchni lakierowanych. W przypadku dostania si´ p∏ynu
do oczu lub na r´ce nale˝y je natychmiast przemyç czystà wodà.
W razie dalszego odczuwania dyskomfor tu nale˝y zg∏osiç si´ do lekarza.
Ch∏odnica,
skraplacz i ch∏od-
nica powietrza
do∏adowujàcego
(
S. 479)—
CiÊnienie w ogu-
mieniu (
S. 500)• Manometr do pomiaru ciÊnienia w oponach
• èród∏o spr´˝onego powietrza
P∏yn do
spryskiwaczy
(
S. 483)• Woda lub p∏yn do spryskiwaczy zawierajàcy Êrodek
przeciw zamarzaniu (w sezonie zimowym)
• Lejek (tylko do dolewania wody lub p∏ynu do spryski-
waczy) Pozycja Narz´dzia i materia∏y
10 IO Auris TS OM12K53E 4/26/16 11:27 AM Page 459 (Black plate)

4607-3. CzynnoÊci serwisowe do wykonania we w∏asnym zakresie
Wyj´ty filtr powietrza
Jazda bez filtra powietrza doprowadzanego do silnika grozi przyspieszonym
zu˝yciem mechanicznym silnika, spowodowanym przez znajdujàce si´ w po-
wietrzu zanieczyszczenia.
Zbyt niski lub zbyt wysoki poziom p∏ynu hamulcowego
Poziom p∏ynu hamulcowego w zbiorniczku nieco obni˝a si´ w miar´ zu˝y-
wania si´ ok∏adzin ciernych, a tak˝e przy wysokim poziomie p∏ynu w aku-
mulatorze ciÊnienia.
Je˝eli poziom p∏ynu hamulcowego w zbiorniczku wymaga cz´stego uzupe∏-
niania, mo˝e to oznaczaç powa˝nà awari´.
Podczas wykonywania czynnoÊci serwisowych w pobli˝u wentylatorów
elektrycznych i ch∏odnicy
Wersje z mechanicznym kluczykiem:
Upewniç si´, ˝e wy∏àcznik zap∏onu znajduje si´ w pozycji „LOCK”.
Elektrycznie nap´dzany wentylator ch∏odnicy mo˝e samoczynnie ruszyç,
je˝eli wy∏àcznik zap∏onu znajduje si´ w pozycji „ON”, w∏àczony jest uk∏ad
klimatyzacji i/lub temperatura p∏ynu w uk∏adzie ch∏odzenia silnika jest wy-
soka. (
S. 479)
Wersje z elektronicznym kluczykiem:
Upewniç si´, ˝e przyciskiem rozruchu wybrany jest stan wy∏àczony.
Elektrycznie nap´dzany wentylator ch∏odnicy mo˝e samoczynnie ruszyç,
je˝eli przyciskiem rozruchu wybrany jest stan IGNITION ON, w∏àczony jest
uk∏ad klimatyzacji i/lub temperatura p∏ynu w uk∏adzie ch∏odzenia silnika jest
wysoka. (
S. 479)
Okulary ochronne
Nale˝y zak∏adaç okulary ochronne, aby os∏oniç oczy przed rozpryskami
p∏ynów i innymi niebezpiecznymi materia∏ami.
10 IO Auris TS OM12K53E 4/26/16 11:27 AM Page 460 (Black plate)

Pociàgnàç dêwigni´ zwalnia-
jàcà zamek pokrywy silnika.
Pokrywa nieco si´ uniesie.
Nacisnàç do góry dêwigni´
zaczepu pomocniczego i pod-
nieÊç pokryw´.
Zablokowaç otwar tà pokryw´
silnika, umieszczajàc koniec
drà˝ka podporowego w przewi-
dzianym do tego celu otworze.
3
2
1
7-3. CzynnoÊci serwisowe do wykonania we w∏asnym zakresie461
7
Obs∏uga techniczna i konserwacja
Pokr ywa silnika
W celu otwarcia pokrywy silnika nale˝y z kabiny samochodu
zwolniç jej zamek.
10 IO Auris TS OM12K53E 4/26/16 11:27 AM Page 461 (Black plate)

4627-3. CzynnoÊci serwisowe do wykonania we w∏asnym zakresie
Przed rozpocz´ciem jazdy
Sprawdziç, czy pokrywa silnika jest prawid∏owo zamkni´ta i zablokowana.
Nieprawid∏owo zablokowana pokrywa mo˝e niespodziewanie unieÊç si´
podczas jazdy, doprowadzajàc do wypadku, w wyniku którego mo˝e dojÊç
do Êmierci lub powa˝nych obra˝eƒ cia∏a.
Po podparciu pokrywy silnika drà˝kiem podporowym
Nale˝y upewniç si´, czy pokrywa silnika zosta∏a prawid∏owo podpar ta drà˝-
kiem podporowym i zabezpieczona przed przypadkowym opadni´ciem na
g∏ow´ lub innà cz´Êç cia∏a.
Podczas zamykania pokrywy silnika
Przed zamkni´ciem pokrywy silnika nale˝y upewniç si´, ˝e drà˝ek podpo-
rowy zosta∏ umieszczony w odpowiednim zaczepie. Zamkni´cie pokrywy
silnika z niezabezpieczonym drà˝kiem podporowym mo˝e doprowadziç do
jej wygi´cia.
10 IO Auris TS OM12K53E 4/26/16 11:27 AM Page 462 (Black plate)

Z przodu
Z ty∏u
óTyp A
óTyp B
7-3. CzynnoÊci serwisowe do wykonania we w∏asnym zakresie463
7
Obs∏uga techniczna i konserwacja
Ustawienie podnoÊnika warsztatowego
Podczas u˝ywania podnoÊnika warsztatowego nale˝y post´po-
waç zgodnie z instrukcjà jego obs∏ugi i post´powaç zgodnie
z zasadami bezpieczeƒstwa.
Podczas podnoszenia samochodu nale˝y prawid∏owo ustawiç
podnoÊnik warsztatowy. Nieprawid∏owe ustawienie podnoÊnika
warsztatowego grozi uszkodzeniem samochodu i spowodowa-
niem obra˝eƒ cia∏a.
10 IO Auris TS OM12K53E 4/26/16 11:27 AM Page 463 (Black plate)

Silnik 1NR-FE
4647-3. CzynnoÊci serwisowe do wykonania we w∏asnym zakresie
Komora silnikowa
Zbiornik p∏ynu
do spryskiwaczy (
S. 483)
Zbiornik wyrównawczy
w uk∏adzie ch∏odzenia silnika
(
S. 477)
Korek wlewu oleju do silnika
(
S. 472)
Miarka poziomu oleju
silnikowego (
S. 469)Akumulator (
S. 480)
Skrzynka bezpieczników
(
S. 510)
Elektryczny wentylator
ch∏odnicy
Skraplacz (
S. 479)
Ch∏odnica silnika (
S. 479)
10 IO Auris TS OM12K53E 4/26/16 11:27 AM Page 464 (Black plate)
