Page 249 of 660
Pociàgnàç dêwigni´, aby otwo-
rzyç pokryw´ wlewu paliwa.
Powoli odkr´ciç korek wlewu
paliwa i zawiesiç go po we-
wn´trznej stronie pokrywy
wlewu paliwa.
Korek wlewu paliwa nale˝y dokr´-
ciç, a˝ rozlegnie si´ odg∏os za-
padki. Po zwolnieniu nacisku
korek wlewu paliwa cofnie si´
o niewielki kàt.
2
1
4-4. Uzupe∏nianie paliwa249
4
Jazda
Otwieranie pokrywy wlewu paliwa
Zamykanie wlewu paliwa
Wymiana korka wlewu paliwa
Nale˝y u˝ywaç wy∏àcznie oryginalnego korka wlewu paliwa marki Toyota,
przeznaczonego do tego samochodu. Niezastosowanie si´ do tego wymogu
mo˝e doprowadziç do po˝aru lub innych zagro˝eƒ, w wyniku których mo˝e
dojÊç do Êmierci lub powa˝nych obra˝eƒ cia∏a.
10 IO Auris TS OM12K53E 4/26/16 11:26 AM Page 249 (Black plate)
Page 250 of 660

Uk∏ad wczesnego reagowania w razie ryzyka zderzenia (PCS)
S. 255
Ostrzeganie o niezamierzonej zmianie pasa ruchu (LDA)
S. 268
Automatyczne w∏àczanie i wy∏àczanie Êwiate∏ drogowych (AHB)
S. 273
Uk∏ad rozpoznawania znaków drogowych (RSA)
S. 277
2504-5. Toyota Safety Sense
Toyota Safety Sense✻
Toyota Safety Sense sk∏ada si´ z nast´pujàcych uk∏adów wspo-
magania prowadzenia samochodu oraz wp∏ywa na odczuwanie
bezpieczeƒstwa i komfortu jazdy.
✻: W niektórych wersjach
Toyota Safety Sense
Dzia∏anie pakietu bezpieczeƒstwa czynnego „Toyota Safety Sense” opiera
si´ na za∏o˝eniu, ˝e kierowca b´dzie prowadzi∏ samochód w sposób bez-
pieczny. Ma za zadanie zredukowaç si∏´ uderzenia wywieranà na
pasa˝erów i samochód w przypadku kolizji oraz wspomagaç kierowc´ pod-
czas normalnej jazdy.
Poniewa˝ dok∏adnoÊç i kontrolowanie dzia∏ania poszczególnych uk∏adów,
które zapewnia system sà w pewnym stopniu ograniczone, nie nale˝y nad-
miernie polegaç na jego dzia∏aniu. Dlatego to kierowca samochodu jest
zawsze w pe∏ni odpowiedzialny za rozpoznanie sytuacji wokó∏ samochodu
oraz za bezpieczeƒstwo jazdy.
10 IO Auris TS OM12K53E 4/26/16 11:26 AM Page 250 (Black plate)
Page 251 of 660

Uk∏ad wczesnego reagowania w razie ryzyka zderzenia (PCS) wyposa˝o-
ny jest w zaawansowany komputer, który rejestruje wybrane informacje
o warunkach pracy samochodu, takie jak:
• U˝ycie peda∏u przyspieszenia
• U˝ycie peda∏u hamulca zasadniczego
• Pr´dkoÊç samochodu
• Stan pracy uk∏adu wczesnego reagowania w razie ryzyka zderzenia
(PCS)
• Inne informacje (takie jak odleg∏oÊç i wzgl´dna pr´dkoÊç pomi´dzy
samochodem a pojazdem znajdujàcym si´ przed nim lub innym
obiektem)
Uk∏ad wczesnego reagowania w razie ryzyka zderzenia (PCS) nie reje-
struje rozmów, dêwi´ku lub obrazów.
Wykorzystanie danych
Toyota mo˝e u˝yç uk∏adu rejestrujàcego w celu diagnostyki usterek,
prowadzenia badaƒ i rozwoju oraz w celu poprawy jakoÊci.
Toyota nie ujawni rejestrowanych danych osobom trzecim z wyjàtkiem:
• Za zgodà w∏aÊciciela pojazdu lub zgodà leasingodawcy, je˝eli sa-
mochód jest leasingowany
• W odpowiedzi na oficjalnà proÊb´ policji, sàdu lub agencji rzàdowej
• Do wykorzystania danych przez firm´ Toyota w procesie sàdowym
• W celach naukowych, je˝eli dane nie sà zwiàzane z konkretnym
samochodem lub w∏aÊcicielem samochodu
Przedni czujnik znajduje si´
w górnej cz´Êci szyby. Sk∏ada si´
on z dwóch typów czujników,
z których ka˝dy gromadzi infor-
macje niezb´dne do obs∏ugi uk∏a-
dów u∏atwiajàcych jazd´.
Czujniki laserowe
Czujnik kamery
4-5. Toyota Safety Sense251
4
Jazda
Uk∏ad rejestrujàcy kontrol´ i prac´ samochodu
Przedni czujnik
10 IO Auris TS OM12K53E 4/26/16 11:26 AM Page 251 (Black plate)
Page 252 of 660

2524-5. Toyota Safety Sense
Przedni czujnik
Przedni czujnik wykorzystuje lasery do wykrywania pojazdów znajdujàcych
si´ przed samochodem. Przedni czujnik jest sklasyfikowany jako urzàdzenie
laserowe klasy 1M zgodnie z normà IEC 60825-1. W normalnych warunkach
u˝ytkowania lasery te nie sà szkodliwe dla ludzkiego oka. Jednak˝e nale˝y
przestrzegaç nast´pujàcych Êrodków ostro˝noÊci.
Niezastosowanie si´ do nich mo˝e spowodowaç utrat´ wzroku lub ci´˝kie
zaburzenia widzenia.
Aby uniknàç nara˝enia si´ na szkodliwe promieniowanie lasera, nie na-
le˝y demontowaç przedniego czujnika (np. usuwaç soczewki). Podczas
demonta˝u przedni czujnik jest sklasyfikowany jako urzàdzenie laserowe
klasy 3B zgodnie z normà IEC 60825-1. Urzàdzenia laserowe klasy
3B sà niebezpieczne i stwarzajà ryzyko uszkodzenia wzroku w sytuacji
bezpoÊredniej ekspozycji.
Nie wolno patrzeç w przedni czujnik przez szk∏o powi´kszajàce, mikroskop
optyczny lub inny instrument optyczny z odleg∏oÊci mniejszej ni˝ 100 mm.
Etykieta klasyfikacji lasera
Etykieta objaÊnieƒ dotyczàcych lasera
10 IO Auris TS OM12K53E 4/26/16 11:26 AM Page 252 (Black plate)
Page 253 of 660

4-5. Toyota Safety Sense253
4
Jazda
Dane dotyczàce emisji lasera
Maksymalna moc: 45 mW
Czas trwania impulsu: 33 ns
D∏ugoÊç fali: 905 nm
Rozbie˝noÊç (poziomo x pionowo): 28° x 12°
Aby uniknàç usterki przedniego czujnika
Nale˝y przestrzegaç podanych ni˝ej Êrodków ostro˝noÊci.
Niezastosowanie si´ do nich stwarza ryzyko nieprawid∏owego dzia∏ania
przedniego czujnika, co mo˝e doprowadziç do wypadku, w wyniku którego
mo˝e dojÊç do Êmierci lub powa˝nych obra˝eƒ cia∏a.
Nale˝y stale utrzymywaç przednià szyb´ samochodu w czystoÊci. Je˝eli
przednia szyba jest zabrudzona, zat∏uszczona lub pokryta kroplami
wody, Êniegiem itp. nale˝y jà wyczyÊciç. Je˝eli wewn´trzna strona przed-
niej szyby, gdzie zainstalowany jest czujnik, jest zabrudzona, nale˝y
skontaktowaç si´ z autoryzowanà stacjà obs∏ugi Toyoty lub innym spec-
jalistycznym warsztatem.
Nie wolno przyklejaç ˝adnych naklejek,
w tym naklejek przezroczystych lub in-
nych przedmiotów, na zewn´trznej stro-
nie szyby, gdzie znajduje si´ przedni
czujnik (obszar zacieniony na ilustracji).
A: Od górnej kraw´dzi przedniej szyby
do oko∏o 10 cm poni˝ej przedniego
czujnika
B: Oko∏o 20 cm (oko∏o 10 cm w prawo i w lewo od Êrodka przedniego czujnika)
Nie wolno montowaç lub naklejaç ni-
czego na wewn´trznej strony przedniej
szyby pod czujnikiem (obszar zacieniony
na ilustracji).
A: Oko∏o 10 cm poni˝ej dolnej kraw´dzi
przedniego czujnika
B: Oko∏o 20 cm (oko∏o 10 cm w prawo
i w lewo od Êrodka przedniego czujnika)
W ch∏odne dni, gdy wyst´pujà du˝e ró˝nice pomi´dzy temperaturà
wn´trza pojazdu a temperaturà otoczenia, przednia szyba ulega ∏atwe-
mu zaparowaniu. W razie zaparowania, Êladów kropli deszczu lub
oblodzenia fragmentu przedniej szyby, na którym znajduje si´ przedni
czujnik, system chwilowo przestaje dzia∏aç oraz zaÊwieci si´ lampka
ostrzegawcza uk∏adu wczesnego reagowania w razie ryzyka zderzenia.
W takim przypadku nale˝y uruchomiç funkcj´ osuszania powietrza, aby
usunàç zaparowanie, krople deszczu lub oblodzenie. (
S. 402, 409)
10 IO Auris TS OM12K53E 4/26/16 11:26 AM Page 253 (Black plate)
Page 254 of 660

2544-5. Toyota Safety Sense
Je˝eli fragment przedniej szyby, na którym znajduje si´ przedni czujnik,
pokryty jest kroplami deszczu, nale˝y u˝yç wycieraczek przedniej szyby
do ich usuni´cia.
Je˝eli krople deszczu nie zostanà usuni´te, dzia∏anie przedniego czujnika
mo˝e byç ograniczone.
Je˝eli krople wody nie mogà byç prawid∏owo usuni´te przez wycieraczki
z powierzchni przedniej szyby w pobli˝u przedniego czujnika, nale˝y
wymieniç pióra wycieraczek lub wycieraczki.
Je˝eli konieczna jest wymiana piór wycieraczek lub wycieraczek, nale˝y
skontaktowaç si´ z autoryzowanà stacjà obs∏ugi Toyoty lub innym spec-
jalistycznym warsztatem.
Nie naklejaç na przednià szyb´ foli przyciemniajàcej.
Je˝eli przednia szyba wymaga wymiany, nale˝y skontaktowaç si´ z auto-
ryzowanà stacjà obs∏ugi Toyoty lub innym specjalistycznym warsztatem.
Nie mocowaç anteny przed przednim czujnikiem.
Nie dopuszczaç do zalania p∏ynem czujnika optycznego.
Nie dopuszczaç, aby jasne Êwiat∏o oÊwietla∏o przedni czujnik.
Nie dopuszczaç do uszkodzenia bàdê zabrudzenia obiektywu przedniego
czujnika.
Podczas mycia wewn´trznej powierzchni przedniej szyby nie wolno do-
puÊciç do zabrudzenia obiektywu Êrodkiem czyszczàcym. Ponadto nie
wolno dotykaç obiektywu.
Naprawy obiektywu i przedniego czujnika nale˝y zawsze powierzaç auto-
ryzowanej stacji obs∏ugi Toyoty lub innemu specjalistycznemu warsztatowi.
Nie nara˝aç czujnika optycznego na mocne uderzenia.
Nie zmieniaç pozycji lub kierunku czujnika optycznego ani nie demontowaç go.
Nie rozmontowywaç czujnika optycznego.
Nie instalowaç urzàdzeƒ elektronicznych lub urzàdzeƒ emitujàcych silne
fale elektryczne w pobli˝u czujnika optycznego.
Nie modyfikowaç ˝adnych elementów samochodu w pobli˝u czujnika
(wewn´trznego lusterka wstecznego, os∏on przeciws∏onecznych itp.) lub
w podsufitce.
Nie umieszczaç ˝adnych akcesoriów, które mogà utrudniaç obserwacj´
pokrywy silnika, os∏ony ch∏odnicy lub przedniego zderzaka. W celu uzy-
skania szczegó∏owych informacji, nale˝y skontaktowaç si´ z autoryzo-
wanà stacjà obs∏ugi Toyoty lub innym specjalistycznym warsztatem.
Je˝eli deska surfingowa lub inne d∏ugie obiekty majà byç zamontowane na
dachu, nale˝y upewniç si´, ˝e nie b´dà one zas∏aniaç czujnika optycznego.
Nie modyfikowaç Êwiate∏ g∏ównych lub innych Êwiate∏.
Nie instalowaç i nie umieszczaç ˝adnych przedmiotów na desce roz-
dzielczej.
10 IO Auris TS OM12K53E 4/26/16 11:26 AM Page 254 (Black plate)
Page 255 of 660

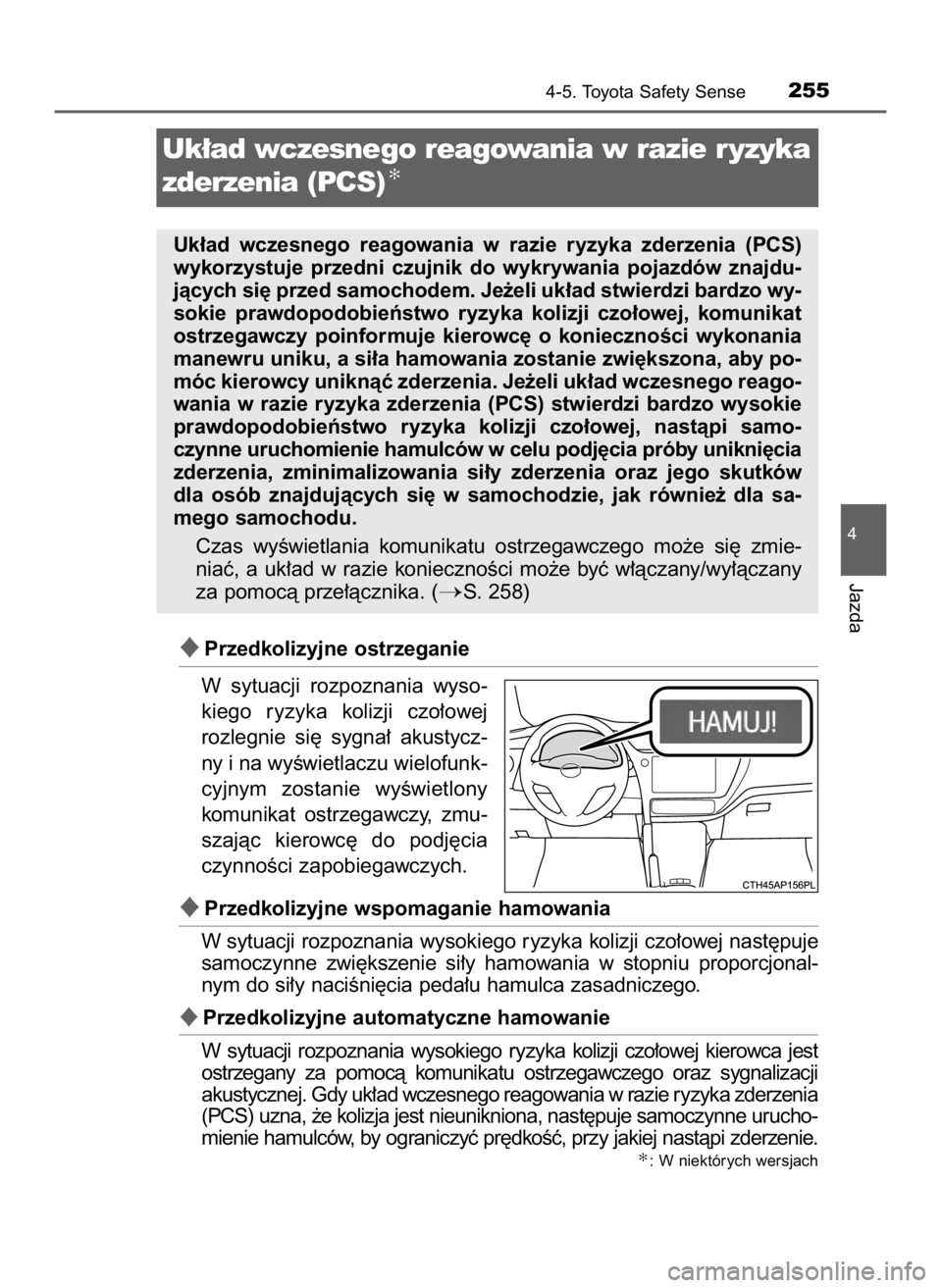

Przedkolizyjne ostrzeganie
W sytuacji rozpoznania wyso-
kiego ryzyka kolizji czo∏owej
rozlegnie si´ sygna∏ akustycz-
ny i na wyÊwietlaczu wielofunk-
cyjnym zostanie wyÊwietlony
komunikat ostrzegawczy, zmu-
szajàc kierowc´ do podj´cia
czynnoÊci zapobiegawczych.
Przedkolizyjne wspomaganie hamowania
W sytuacji rozpoznania wysokiego ryzyka kolizji czo∏owej nast´puje
samoczynne zwi´kszenie si∏y hamowania w stopniu proporcjonal-
nym do si∏y naciÊni´cia peda∏u hamulca zasadniczego.
Przedkolizyjne automatyczne hamowanie
W sytuacji rozpoznania wysokiego ryzyka kolizji czo∏owej kierowca jest
ostrzegany za pomocà komunikatu ostrzegawczego oraz sygnalizacji
akustycznej. Gdy uk∏ad wczesnego reagowania w razie ryzyka zderzenia
(PCS) uzna, ˝e kolizja jest nieunikniona, nast´puje samoczynne urucho-
mienie hamulców, by ograniczyç pr´dkoÊç, przy jakiej nastàpi zderzenie.
4-5. Toyota Safety Sense255
4
Jazda
Uk∏ad wczesnego reagowania w razie r yzyka
zderzenia (PCS)
✻
Uk∏ad wczesnego reagowania w razie ryzyka zderzenia (PCS)
wykorzystuje przedni czujnik do wykrywania pojazdów znajdu-
jàcych si´ przed samochodem. Je˝eli uk∏ad stwierdzi bardzo wy-
sokie prawdopodobieƒstwo ryzyka kolizji czo∏owej, komunikat
ostrzegawczy poinformuje kierowc´ o koniecznoÊci wykonania
manewru uniku, a si∏a hamowania zostanie zwi´kszona, aby po-
móc kierowcy uniknàç zderzenia. Je˝eli uk∏ad wczesnego reago-
wania w razie ryzyka zderzenia (PCS) stwierdzi bardzo wysokie
prawdopodobieƒstwo ryzyka kolizji czo∏owej, nastàpi samo-
czynne uruchomienie hamulców w celu podj´cia próby unikni´cia
zderzenia, zminimalizowania si∏y zderzenia oraz jego skutków
dla osób znajdujàcych si´ w samochodzie, jak równie˝ dla sa-
mego samochodu.
Czas wyÊwietlania komunikatu ostrzegawczego mo˝e si´ zmie-
niaç, a uk∏ad w razie koniecznoÊci mo˝e byç w∏àczany/wy∏àczany
za pomocà prze∏àcznika. (
S. 258)
✻: W niektórych wersjach
10 IO Auris TS OM12K53E 4/26/16 11:26 AM Page 255 (Black plate)
Page 256 of 660

2564-5. Toyota Safety Sense
Ograniczenia uk∏adu wczesnego reagowania w razie ryzyka zderzenia (PCS)
Obowiàzkiem ka˝dego kierowcy jest prowadzenie samochodu w sposób
bezpieczny. Samochód nale˝y prowadziç bezpiecznie, kontrolujàc sytu-
acj´ na drodze oraz bacznie zwracajàc uwag´ na otoczenie.
W ˝adnym wypadku nie nale˝y w nadmierny sposób polegaç na
dzia∏aniu uk∏adu wczesnego reagowania w razie ryzyka zderzenia (PCS)
zamiast normalnego hamowania. Uk∏ad ten nie zminimalizuje ani nie
zapobiegnie ryzyku zderzenia w ka˝dej sytuacji. Nadmierne poleganie
na uk∏adzie stwarza ryzyko spowodowania wypadku, w wyniku którego
mo˝e dojÊç do Êmierci lub powa˝nych obra˝eƒ cia∏a.
Mimo ˝e uk∏ad jest zaprojektowany do wspierania kierowcy w celu
zmniejszenia skutków lub unikni´cia kolizji, efekt dzia∏ania uk∏adu b´dzie
zale˝a∏ od wielu czynników zewn´trznych i w zwiàzku z tym uk∏ad nie
zawsze zapewnia takà samà skutecznoÊç.
Nale˝y przeczytaç uwa˝nie poni˝sze uwarunkowania. Nie nale˝y w nad-
mierny sposób polegaç na dzia∏aniu uk∏adu wczesnego reagowania w
razie ryzyka zderzenia (PCS) i zawsze prowadziç samochód w bez-
pieczny sposób.
• Sytuacje, w których uk∏ad wczesnego reagowania w razie ryzyka zde-
rzenia (PCS) mo˝e zadzia∏aç, nawet je˝eli nie ma zagro˝enia kolizjà:
S. 260
• Sytuacje, w których uk∏ad wczesnego reagowania w razie ryzyka zde-
rzenia (PCS) mo˝e nie dzia∏aç prawid∏owo:
S. 264
Nie nale˝y samodzielnie testowaç dzia∏ania uk∏adu wczesnego
reagowania w razie ryzyka zderzenia (PCS), poniewa˝ uk∏ad mo˝e nie
zadzia∏aç prawid∏owo, co mo˝e doprowadziç do wypadku.
Przedkolizyjne automatyczne hamowanie
Uk∏ad wczesnego reagowania w razie ryzyka zderzenia (PCS) mo˝e nie
zadzia∏aç, je˝eli kierowca wykonuje pewne czynnoÊci. Je˝eli peda∏
przyspieszenia zostanie mocno wciÊni´ty lub gdy kierownica zostanie obró-
cona, system oceny ryzyka stwierdzi, ˝e kierowca wykonuje manewr wymi-
jajàcy, a uk∏ad wczesnego reagowania w razie ryzyka zderzenia (PCS) praw-
dopodobnie nie pozwoli na uruchomienie automatycznego hamowania.
W niektórych sytuacjach, gdy uk∏ad wczesnego reagowania w razie
ryzyka zderzenia (PCS) dzia∏a, dzia∏anie uk∏adu mo˝e zostaç przer-
wane, je˝eli peda∏ przyspieszenia zostanie mocno wciÊni´ty lub gdy
kierownica jest obracana, a system oceny ryzyka stwierdzi, ˝e kierowca
wykonuje manewr wymijajàcy.
W trakcie dzia∏ania funkcji przedkolizyjnego automatycznego hamowania
u˝ywana jest znaczna si∏a hamowania. Poniewa˝ funkcja dzia∏ania przed-
kolizyjnego automatycznego hamowania zostanie anulowana po oko∏o 2
sekundach po zatrzymaniu samochodu, je˝eli samochód zosta∏ zatrzy-
many przez dzia∏anie przedkolizyjnego automatycznego hamowania,
kierowca powinien w razie potrzeby wcisnàç peda∏ hamulca zasadniczego.
Je˝eli peda∏ hamulca zasadniczego zostanie wciÊni´ty, a uk∏ad oceni, ˝e
kierowca wykonuje manewr wymijajàcy, moment zadzia∏ania funkcji
przedkolizyjnego automatycznego hamowania mo˝e zostaç opóêniony.
10 IO Auris TS OM12K53E 4/26/16 11:26 AM Page 256 (Black plate)
