Sprawdziç, czy bezpiecznik jest przepalony.
Sprawny
Przepalony
Typy A, B, C i D:
Przepalony bezpiecznik nale˝y zastàpiç nowym o takim samym pràdzie
znamionowym. Pràdy znamionowe podane sà na pokrywie skrzynki bez-
pieczników.
Typ E:
Skontaktowaç si´ z autoryzowanà stacjà obs∏ugi Toyoty lub innym specja-
listycznym warsztatem.
óTyp AóTyp B
óTyp CóTyp D
óTyp E
4
7-3. CzynnoÊci serwisowe do wykonania we w∏asnym zakresie465
7
Obs∏uga techniczna i konserwacja
13 AURIS HV OM12K47E 26/4/16 11:04 Page 465 (Black plate)

Po wymianie bezpiecznika
Je˝eli mimo wymiany bezpiecznika dane Êwiat∏a nadal nie dzia∏ajà, ko-
nieczna mo˝e byç wymiana ˝arówki. (
S. 467)
Je˝eli nowy bezpiecznik w krótkim czasie ponownie ulegnie przepaleniu,
nale˝y zleciç autoryzowanej stacji obs∏ugi Toyoty lub innemu specjalistycz-
nemu warsztatowi sprawdzenie samochodu.
W razie przecià˝enia obwodu elektrycznego
Bezpieczniki zosta∏y dobrane tak, aby ulega∏y przepaleniu zanim dojdzie do
uszkodzenia przewodów elektrycznych.
W razie koniecznoÊci wymiany ˝arówek
Zalecane jest stosowanie oryginalnych produktów marki Toyota przeznaczo-
nych do tego samochodu. Poniewa˝ niektóre ˝arówki w∏àczone sà w obwody
wyposa˝one w zabezpieczenia przed przecià˝eniem, produkty nieoryginalne
lub nieprzeznaczone do tego samochodu mogà okazaç si´ nieodpowiednie.
4667-3. CzynnoÊci serwisowe do wykonania we w∏asnym zakresie
W celu unikni´cia ryzyka awarii i po˝aru samochodu
Nale˝y przestrzegaç podanych zaleceƒ.
Nieprzestrzeganie ich mo˝e doprowadziç do uszkodzeƒ samochodu, po˝a-
ru i odniesienia obra˝eƒ cia∏a.
Nie wolno stosowaç bezpieczników o wy˝szym ni˝ nominalny pràdzie
znamionowym ani zast´powaç bezpiecznika jakimkolwiek innym przed-
miotem.
Nale˝y zawsze stosowaç oryginalne bezpieczniki marki Toyota lub odpo-
wiedniej jakoÊci zamienniki.
Nie wolno zast´powaç bezpiecznika drutem, nawet tymczasowo.
Nie wolno modyfikowaç bezpieczników ani skrzynki bezpieczników.
Skrzynka bezpieczników w pobli˝u sterownika mocy
Nigdy nie wolno sprawdzaç ani wymieniaç bezpieczników w pobli˝u ste-
rownika mocy, poniewa˝ w pobli˝u skrzynki bezpieczników znajdujà si´
cz´Êci i przewody pod wysokim napi´ciem.
Mo˝e to spowodowaç pora˝enie pràdem, w wyniku którego mo˝e dojÊç do
Êmierci lub powa˝nych obra˝eƒ cia∏a.
Przed wymianà bezpiecznika
W przypadku stwierdzenia przecià˝enia instalacji elektrycznej jak najszybciej
nale˝y zleciç autoryzowanej stacji obs∏ugi Toyoty lub innemu specjalistycz-
nemu warsztatowi ustalenie i usuni´cie usterki.
13 AURIS HV OM12K47E 26/4/16 11:04 Page 466 (Black plate)

Sprawdziç moc wymienianej ˝arówki. (S. 563)
Z przodu
óWersje z halogenowymi Êwiat∏ami g∏ównymi
Âwiat∏a g∏ówne
Boczne kierunkowskazy
Przednie kierunkowskazy
Przednie Êwiat∏a przeciwmgielne (w niektórych wersjach)
7-3. CzynnoÊci serwisowe do wykonania we w∏asnym zakresie467
7
Obs∏uga techniczna i konserwacja
˚arówki
˚arówki wyszczególnione poni˝ej mo˝na wymieniaç samodziel-
nie. Poziom trudnoÊci wymiany ˝arówki zale˝y od tego, którà
˝arówk´ wymieniamy. Je˝eli wymiana danej ˝arówki jest zbyt
skomplikowana, nale˝y skontaktowaç si´ z autoryzowanà stacjà
obs∏ugi Toyoty lub innym specjalistycznym warsztatem.
Przed wymianà ˝arówki

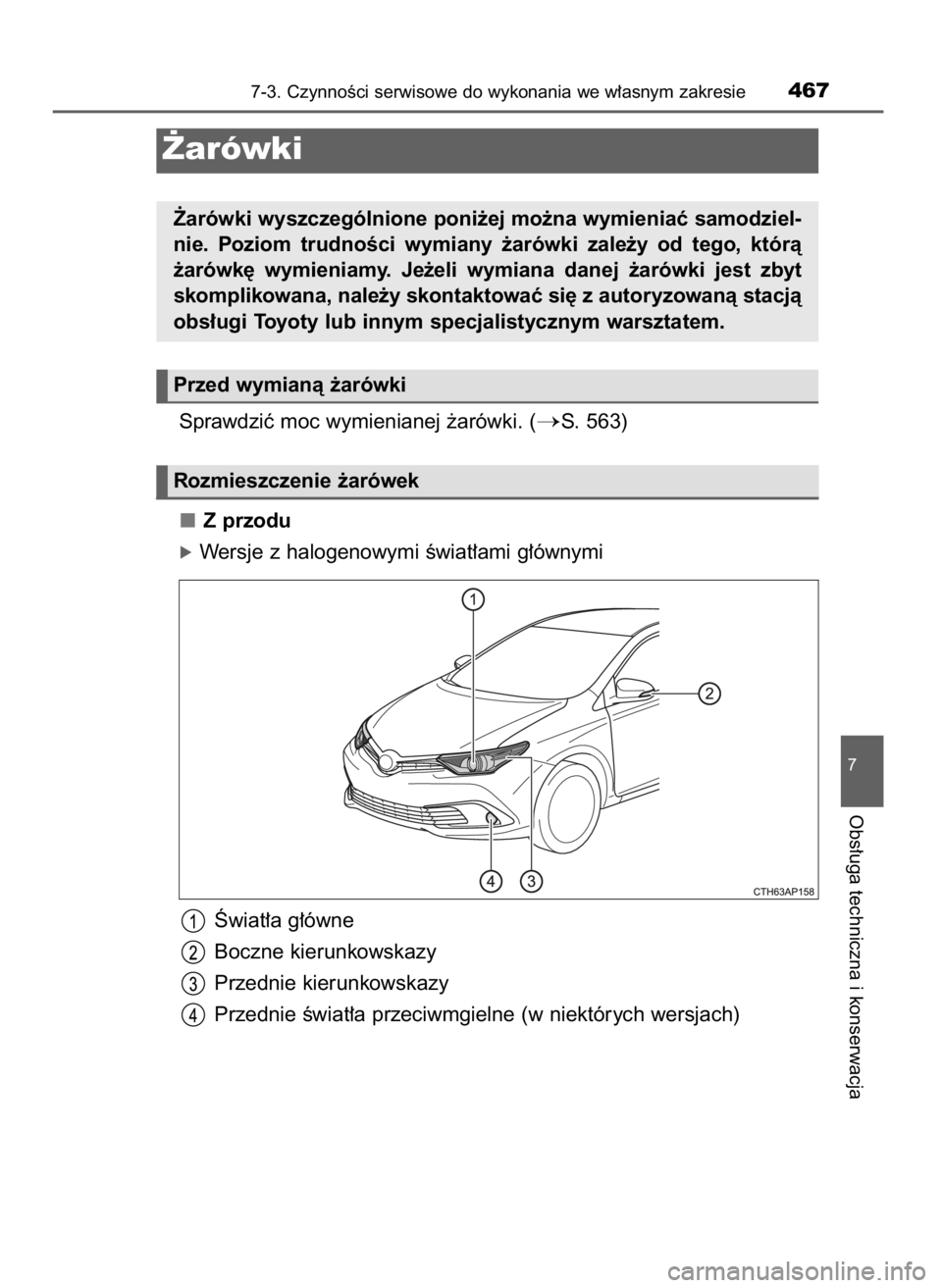

Rozmieszczenie ˝arówek
13 AURIS HV OM12K47E 26/4/16 11:04 Page 467 (Black plate)

óWersje z ledowymi Êwiat∏ami g∏ównymi
Przednie kierunkowskazy
Boczne kierunkowskazy
Przednie Êwiat∏a przeciwmgielne (w niektórych wersjach)

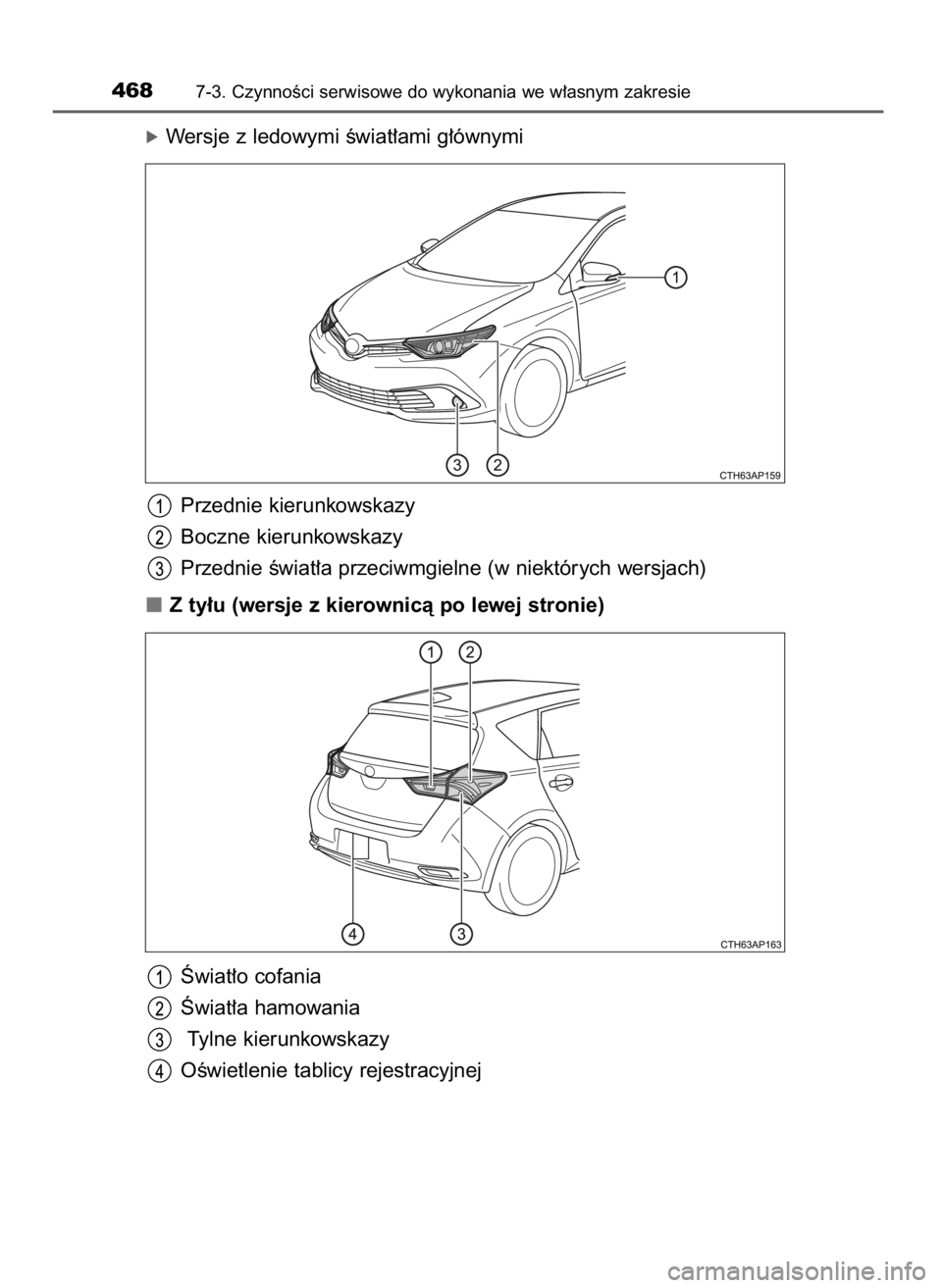

Z ty∏u (wersje z kierownicà po lewej stronie)
Âwiat∏o cofania
Âwiat∏a hamowania
Tylne kierunkowskazy
OÊwietlenie tablicy rejestracyjnej
4687-3. CzynnoÊci serwisowe do wykonania we w∏asnym zakresie
13 AURIS HV OM12K47E 26/4/16 11:04 Page 468 (Black plate)

Z ty∏u (wersje z kierownicà po prawej stronie)
Âwiat∏a hamowania
Âwiat∏o cofania
OÊwietlenie tablicy rejestracyjnej
Tylne kierunkowskazy
Âwiat∏a g∏ówne (wersje z halogenowymi Êwiat∏ami g∏ównymi)

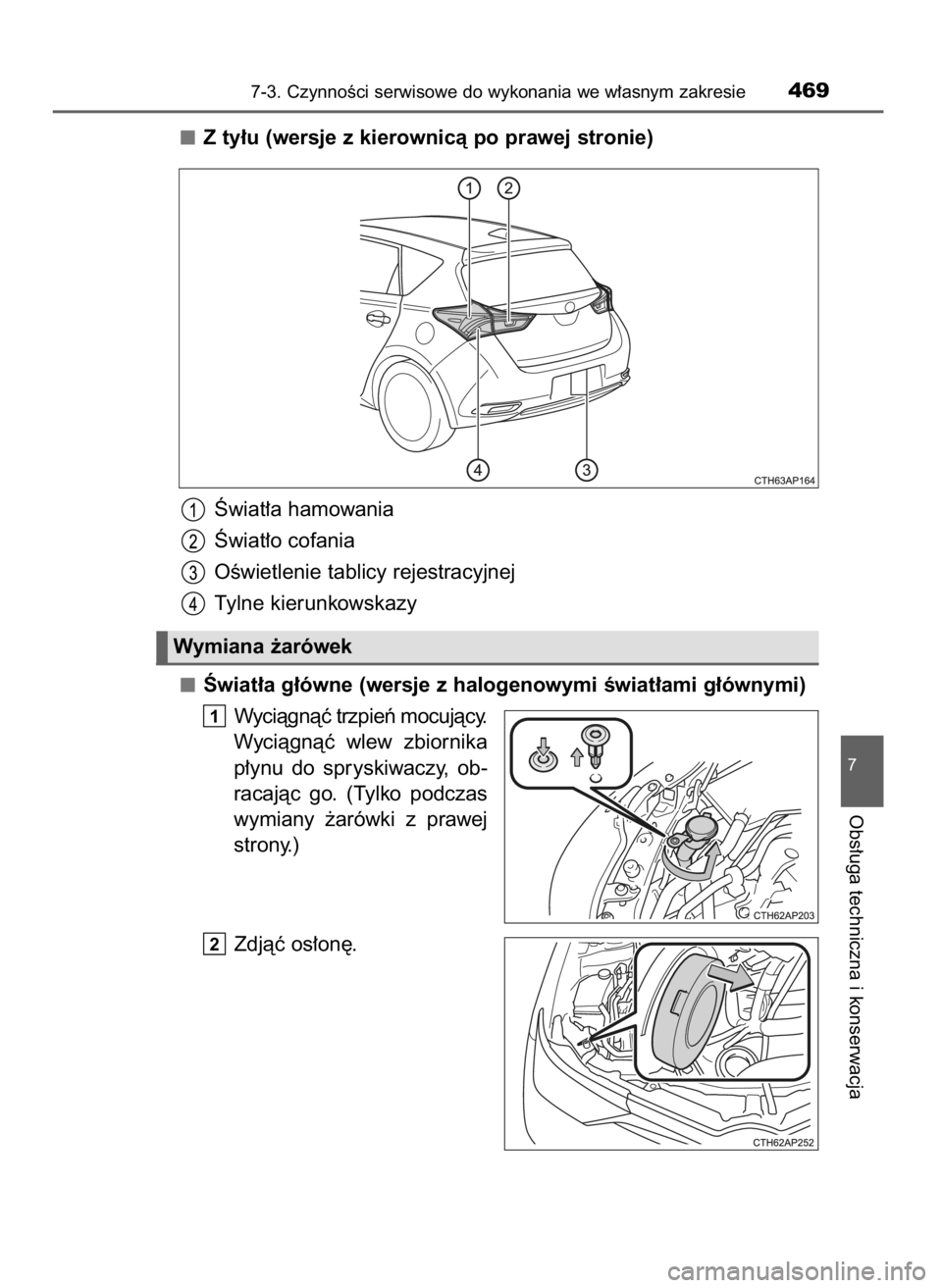

Wyciàgnàç trzpieƒ mocujàcy.
Wyciàgnàç wlew zbiornika
p∏ynu do spryskiwaczy, ob-
racajàc go. (Tylko podczas
wymiany ˝arówki z prawej
strony.)
Zdjàç os∏on´.
2
1
7-3. CzynnoÊci serwisowe do wykonania we w∏asnym zakresie469
7
Obs∏uga techniczna i konserwacja
Wymiana ˝arówek
13 AURIS HV OM12K47E 26/4/16 11:04 Page 469 (Black plate)

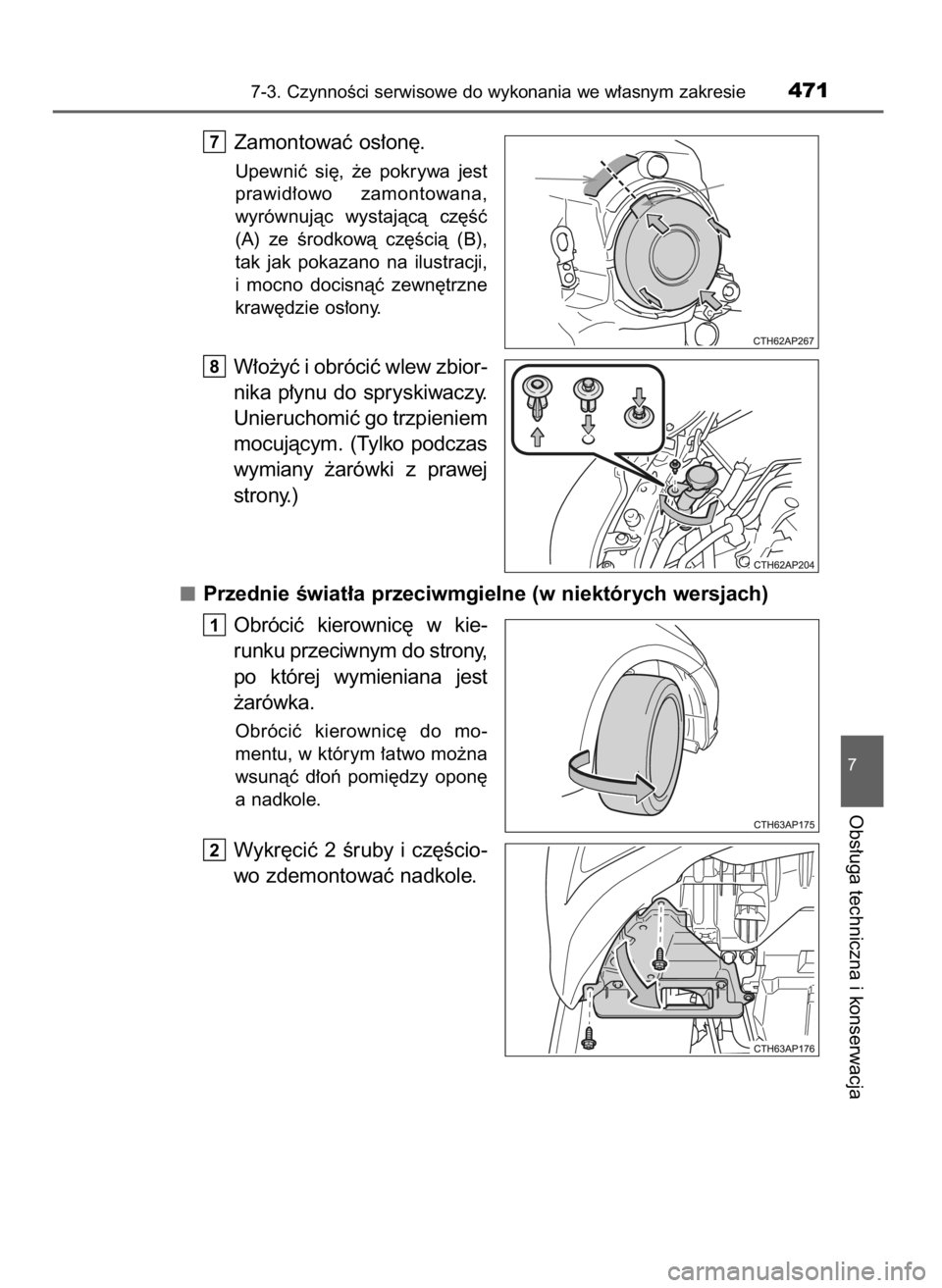

Obróciç opraw´ ˝arówki
w kierunku przeciwnym do
ruchu wskazówek zegara
i jà wyjàç.
Naciskajàc blokad´, roz∏à-
czyç z∏àcze elektryczne.
Wymieniç ˝arówk´ i zamon-
towaç opraw´ ˝arówki.
Dopasowaç 3 wyst´py na ˝a-
rówce do wci´ç w oprawie
i w∏o˝yç ˝arówk´.
Obróciç i zabezpieczyç opra-
w´ ˝arówki.
Poruszyç delikatnie opraw´
˝arówki, aby sprawdziç, czy
jest mocno osadzona, w∏àczyç
Êwiat∏a g∏ówne i upewniç si´,
˝e Êwiat∏o nie przenika przez
opraw´.
6
5
4
3
4707-3. CzynnoÊci serwisowe do wykonania we w∏asnym zakresie
13 AURIS HV OM12K47E 26/4/16 11:04 Page 470 (Black plate)

Zamontowaç os∏on´.
Upewniç si´, ˝e pokrywa jest
prawid∏owo zamontowana,
wyrównujàc wystajàcà cz´Êç
(A) ze Êrodkowà cz´Êcià (B),
tak jak pokazano na ilustracji,
i mocno docisnàç zewn´trzne
kraw´dzie os∏ony.
W∏o˝yç i obróciç wlew zbior-
nika p∏ynu do spryskiwaczy.
Unieruchomiç go trzpieniem
mocujàcym. (Tylko podczas
wymiany ˝arówki z prawej
strony.)
Przednie Êwiat∏a przeciwmgielne (w niektórych wersjach)
Obróciç kierownic´ w kie-
runku przeciwnym do strony,
po której wymieniana jest
˝arówka.
Obróciç kierownic´ do mo-
mentu, w którym ∏atwo mo˝na
wsunàç d∏oƒ pomi´dzy opon´
a nadkole.
Wykr´ciç 2 Êruby i cz´Êcio-
wo zdemontowaç nadkole.2
1
8
7
7-3. CzynnoÊci serwisowe do wykonania we w∏asnym zakresie471
7
Obs∏uga techniczna i konserwacja
13 AURIS HV OM12K47E 26/4/16 11:04 Page 471 (Black plate)

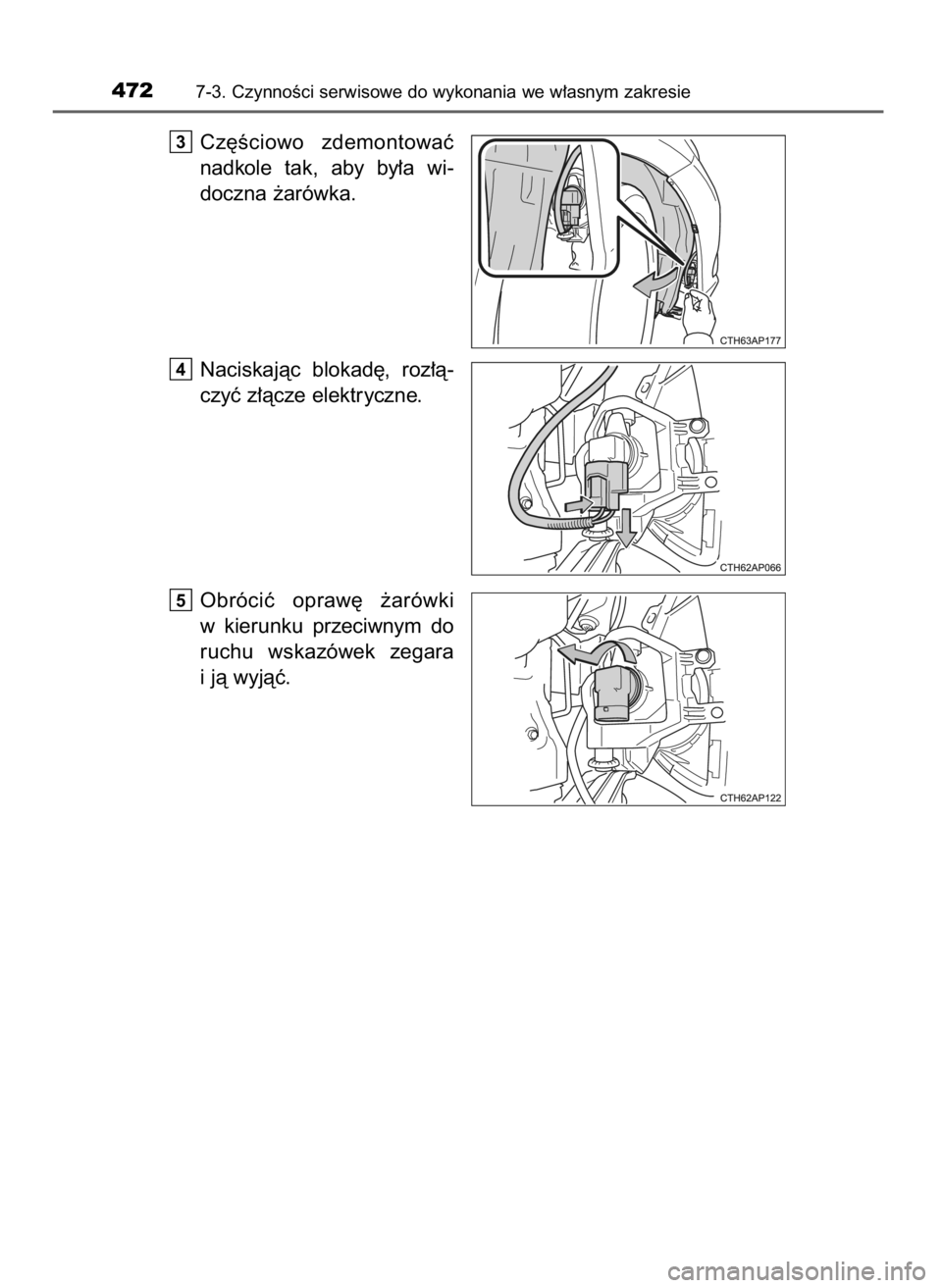

Cz´Êciowo zdemontowaç
nadkole tak, aby by∏a wi-
doczna ˝arówka.
Naciskajàc blokad´, roz∏à-
czyç z∏àcze elektryczne.
Obróciç opraw´ ˝arówki
w kierunku przeciwnym do
ruchu wskazówek zegara
i jà wyjàç.
5
4
3
4727-3. CzynnoÊci serwisowe do wykonania we w∏asnym zakresie
