Fusibles y lámparas

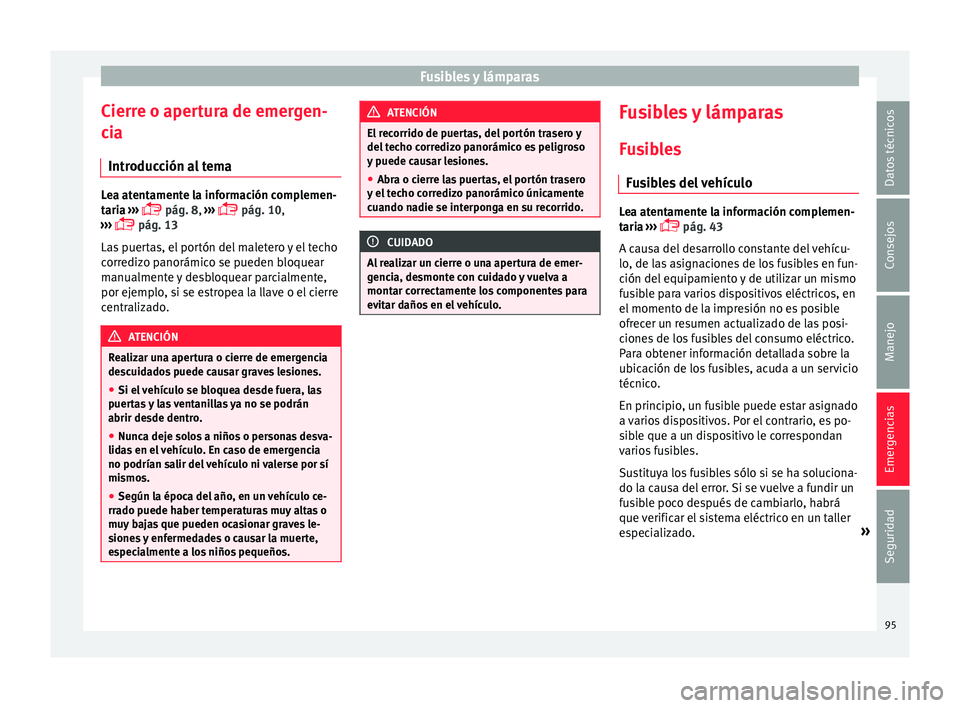

Cierre o apertura de emergen-
c i
a
Intr
oducción al tema Lea atentamente la información complemen-
tari
a

›››
 pág. 8,
›››
 pág. 10,
›››  pág. 13
Las puertas, el portón del maletero y el techo
corredizo panorámico se pueden bloquear
manualmente y desbloquear parcialmente,
por ejemplo, si se estropea la llave o el cierre
centralizado. ATENCIÓN
Realizar una apertura o cierre de emergencia
des c

uidados puede causar graves lesiones.
● Si el vehículo se bloquea desde fuera, las
puert
as y las ventanillas ya no se podrán
abrir desde dentro.
● Nunca deje solos a niños o personas desva-
lidas
en el vehículo. En caso de emergencia
no podrían salir del vehículo ni valerse por sí
mismos.
● Según la época del año, en un vehículo ce-
rrado p
uede haber temperaturas muy altas o
muy bajas que pueden ocasionar graves le-
siones y enfermedades o causar la muerte,
especialmente a los niños pequeños. ATENCIÓN
El recorrido de puertas, del portón trasero y
del t ec

ho corredizo panorámico es peligroso
y puede causar lesiones.
● Abra o cierre las puertas, el portón trasero
y el t
echo corredizo panorámico únicamente
cuando nadie se interponga en su recorrido. CUIDADO
Al realizar un cierre o una apertura de emer-
genc i

a, desmonte con cuidado y vuelva a
montar correctamente los componentes para
evitar daños en el vehículo. Fusibles y lámparas
F u
s

ibles
Fusibles del vehículo Lea atentamente la información complemen-
tari
a

›››
 pág. 43
A causa del desarrollo constante del vehícu-
lo, de las asignaciones de los fusibles en fun-
ción del equipamiento y de utilizar un mismo
fusible para varios dispositivos eléctricos, en
el momento de la impresión no es posible
ofrecer un resumen actualizado de las posi-
ciones de los fusibles del consumo eléctrico.
Para obtener información detallada sobre la
ubicación de los fusibles, acuda a un servicio
técnico.
En principio, un fusible puede estar asignado
a varios dispositivos. Por el contrario, es po-
sible que a un dispositivo le correspondan
varios fusibles.
Sustituya los fusibles sólo si se ha soluciona-
do la causa del error. Si se vuelve a fundir un
fusible poco después de cambiarlo, habrá
que verificar el sistema eléctrico en un taller
especializado. »
95
Datos técnicos
Consejos
Manejo
Emergencias
Seguridad

Emergencias

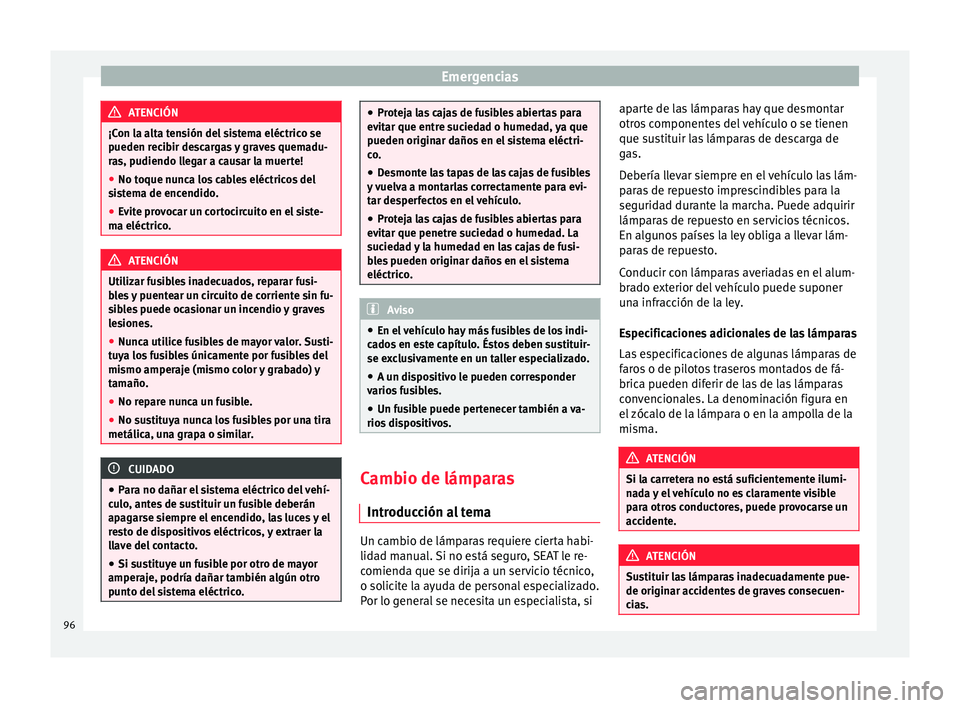

ATENCIÓN
¡Con la alta tensión del sistema eléctrico se
pueden r ec
ibir descargas y graves quemadu-
ras, pudiendo llegar a causar la muerte!
● No toque nunca los cables eléctricos del
sis
tema de encendido.
● Evite provocar un cortocircuito en el siste-
ma eléctrico
. ATENCIÓN
Utilizar fusibles inadecuados, reparar fusi-
bl e

s y puentear un circuito de corriente sin fu-
sibles puede ocasionar un incendio y graves
lesiones.
● Nunca utilice fusibles de mayor valor. Susti-
tuy
a los fusibles únicamente por fusibles del
mismo amperaje (mismo color y grabado) y
tamaño.
● No repare nunca un fusible.
● No sustituya nunca los fusibles por una tira
metálica, un
a grapa o similar. CUIDADO
● Par a no d

añar el sistema eléctrico del vehí-
culo, antes de sustituir un fusible deberán
apagarse siempre el encendido, las luces y el
resto de dispositivos eléctricos, y extraer la
llave del contacto.
● Si sustituye un fusible por otro de mayor
amperaje, podría d
añar también algún otro
punto del sistema eléctrico. ●
Prot ej

a las cajas de fusibles abiertas para
evitar que entre suciedad o humedad, ya que
pueden originar daños en el sistema eléctri-
co.
● Desmonte las tapas de las cajas de fusibles
y v
uelva a montarlas correctamente para evi-
tar desperfectos en el vehículo.
● Proteja las cajas de fusibles abiertas para
evitar que penetr
e suciedad o humedad. La
suciedad y la humedad en las cajas de fusi-
bles pueden originar daños en el sistema
eléctrico. Aviso
● En el v

ehículo hay más fusibles de los indi-
cados en este capítulo. Éstos deben sustituir-
se exclusivamente en un taller especializado.
● A un dispositivo le pueden corresponder
varios
fusibles.
● Un fusible puede pertenecer también a va-
rios di
spositivos. Cambio de lámparas
Intr oduc c

ión al tema Un cambio de lámparas requiere cierta habi-
lid
a
d m

anual. Si no está seguro, SEAT le re-
comienda que se dirija a un servicio técnico,
o solicite la ayuda de personal especializado.
Por lo general se necesita un especialista, si aparte de las lámparas hay que desmontar
otros

componentes del vehículo o se tienen
que sustituir las lámparas de descarga de
gas.
Debería llevar siempre en el vehículo las lám-
paras de repuesto imprescindibles para la
seguridad durante la marcha. Puede adquirir
lámparas de repuesto en servicios técnicos.
En algunos países la ley obliga a llevar lám-
paras de repuesto.
Conducir con lámparas averiadas en el alum-
brado exterior del vehículo puede suponer
una infracción de la ley.
Especificaciones adicionales de las lámparas
Las especificaciones de algunas lámparas de
faros o de pilotos traseros montados de fá-
brica pueden diferir de las de las lámparas
convencionales. La denominación figura en
el zócalo de la lámpara o en la ampolla de la
misma. ATENCIÓN
Si la carretera no está suficientemente ilumi-
na d

a y el vehículo no es claramente visible
para otros conductores, puede provocarse un
accidente. ATENCIÓN
Sustituir las lámparas inadecuadamente pue-
de originar ac c

identes de graves consecuen-
cias. 96

Fusibles y lámparas
●

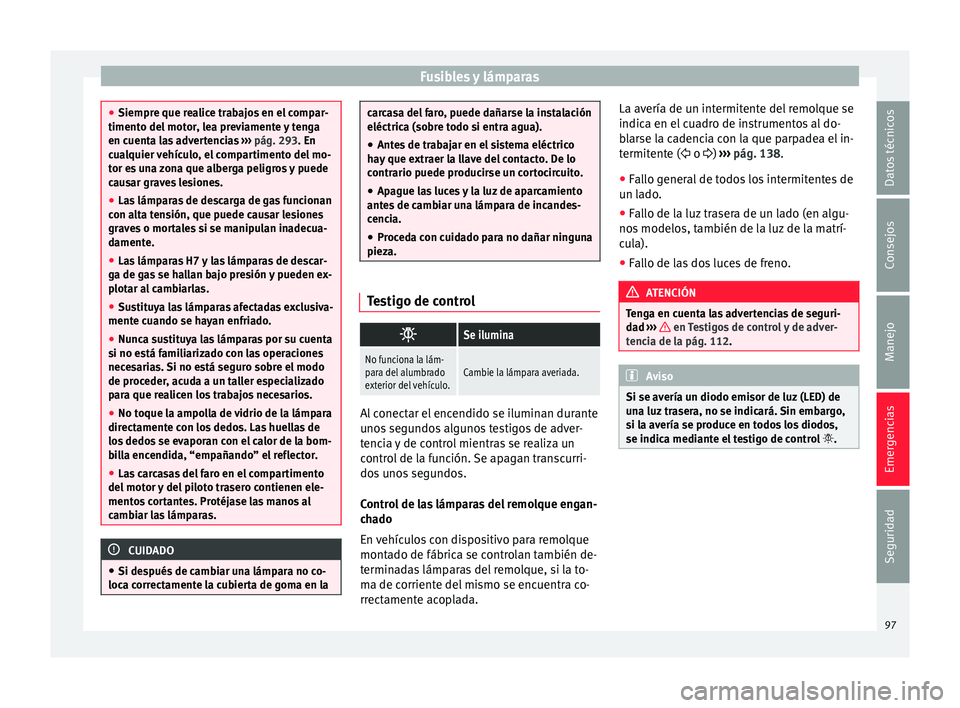

Siempre que r e
alice trabajos en el compar-
timento del motor, lea previamente y tenga
en cuenta las advertencias ››› pág. 293. En
cualquier vehículo, el compartimento del mo-
tor es una zona que alberga peligros y puede
causar graves lesiones.
● Las lámparas de descarga de gas funcionan
con alt
a tensión, que puede causar lesiones
graves o mortales si se manipulan inadecua-
damente.
● Las lámparas H7 y las lámparas de descar-
ga de ga
s se hallan bajo presión y pueden ex-
plotar al cambiarlas.
● Sustituya las lámparas afectadas exclusiva-
mente cuando se h
ayan enfriado.
● Nunca sustituya las lámparas por su cuenta
si no es
tá familiarizado con las operaciones
necesarias. Si no está seguro sobre el modo
de proceder, acuda a un taller especializado
para que realicen los trabajos necesarios.
● No toque la ampolla de vidrio de la lámpara
directament
e con los dedos. Las huellas de
los dedos se evaporan con el calor de la bom-
billa encendida, “empañando” el reflector.
● Las carcasas del faro en el compartimento
del motor
y del piloto trasero contienen ele-
mentos cortantes. Protéjase las manos al
cambiar las lámparas. CUIDADO
● Si des p

ués de cambiar una lámpara no co-
loca correctamente la cubierta de goma en la carcasa del faro, puede dañarse la instalación
eléctrica (so
br

e todo si entra agua).
● Antes de trabajar en el sistema eléctrico
hay
que extraer la llave del contacto. De lo
contrario puede producirse un cortocircuito.
● Apague las luces y la luz de aparcamiento
antes
de cambiar una lámpara de incandes-
cencia.
● Proceda con cuidado para no dañar ninguna
pieza. Testigo de control

Se ilumina
No funciona la lám-
para del alumbrado
exterior del vehículo.Cambie la lámpara averiada.
Al conectar el encendido se iluminan durante
u
no
s

segundos algunos testigos de adver-
tencia y de control mientras se realiza un
control de la función. Se apagan transcurri-
dos unos segundos.
Control de las lámparas del remolque engan-
chado
En vehículos con dispositivo para remolque
montado de fábrica se controlan también de-
terminadas lámparas del remolque, si la to-
ma de corriente del mismo se encuentra co-
rrectamente acoplada. La avería de un intermitente del remolque se
indica en el c

uadro de instrumentos al do-
blarse la cadencia con la que parpadea el in-
termitente ( o ) ››› pág. 138.
● Fallo general de todos los intermitentes de
un la
do.
● Fallo de la luz trasera de un lado (en algu-
nos modelo
s, también de la luz de la matrí-
cula).
● Fallo de las dos luces de freno. ATENCIÓN
Tenga en cuenta las advertencias de seguri-
da d ›

›› en Testigos de control y de adver-
tenc i
a de la pág. 112. Aviso
Si se avería un diodo emisor de luz (LED) de
un a luz

trasera, no se indicará. Sin embargo,
si la avería se produce en todos los diodos,
se indica mediante el testigo de control . 97
Datos técnicos
Consejos
Manejo
Emergencias
Seguridad

Emergencias

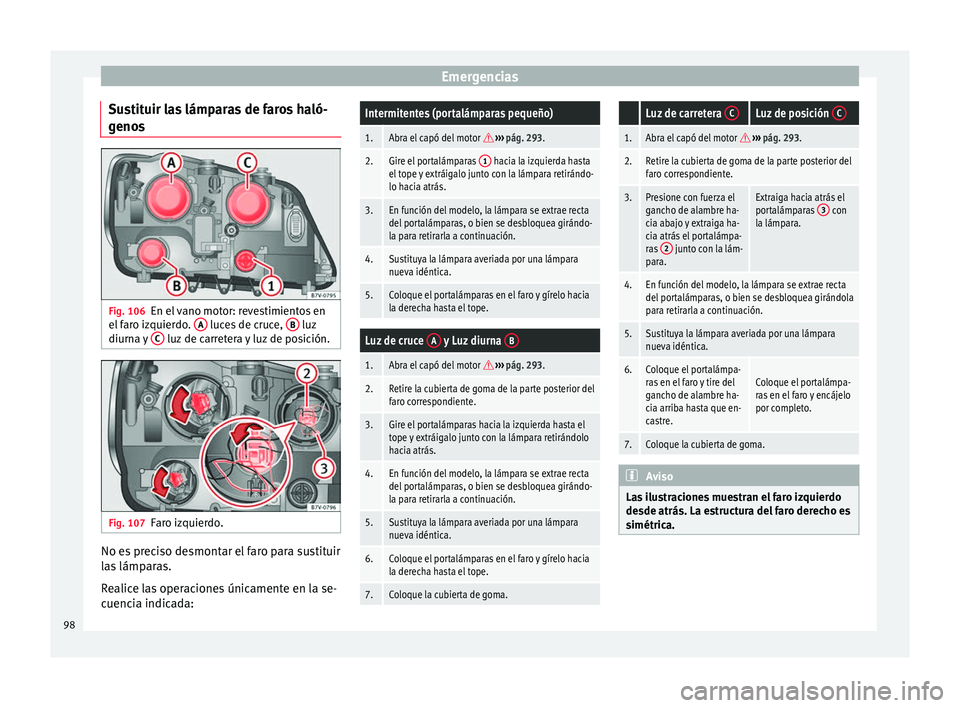

Sustituir las lámparas de faros haló-
g eno
s Fig. 106
En el vano motor: revestimientos en
el f
ar
o izquierdo. A luces de cruce,
B luz
diurn a
y
C luz de carretera y luz de posición.
Fig. 107
Faro izquierdo. No es preciso desmontar el faro para sustituir
l
a
s

lámparas.
Realice las operaciones únicamente en la se-
cuencia indicada:
Intermitentes (portalámparas pequeño)
1.Abra el capó del motor  ››› pág. 293.
2.Gire el portalámparas 1 hacia la izquierda hasta
el tope y extráigalo junto con la lámpara retirándo-
lo hacia atrás.
3.En función del modelo, la lámpara se extrae recta
del portalámparas, o bien se desbloquea girándo-
la para retirarla a continuación.
4.Sustituya la lámpara averiada por una lámpara
nueva idéntica.
5.Coloque el portalámparas en el faro y gírelo hacia
la derecha hasta el tope.
Luz de cruce A y Luz diurna B
1.Abra el capó del motor 
››› pág. 293.
2.Retire la cubierta de goma de la parte posterior del
faro correspondiente.
3.Gire el portalámparas hacia la izquierda hasta el
tope y extráigalo junto con la lámpara retirándolo
hacia atrás.
4.En función del modelo, la lámpara se extrae recta
del portalámparas, o bien se desbloquea girándo-
la para retirarla a continuación.
5.Sustituya la lámpara averiada por una lámpara
nueva idéntica.
6.Coloque el portalámparas en el faro y gírelo hacia
la derecha hasta el tope.
7.Coloque la cubierta de goma.
Luz de carretera CLuz de posición C
1.Abra el capó del motor 
››› pág. 293.
2.Retire la cubierta de goma de la parte posterior del
faro correspondiente.
3.Presione con fuerza el
gancho de alambre ha-
cia abajo y extraiga ha-
cia atrás el portalámpa-
ras 2
junto con la lám-
para.
Extraiga hacia atrás el
portalámparas 3 con
la lámpara.
4.En función del modelo, la lámpara se extrae recta
del portalámparas, o bien se desbloquea girándola
para retirarla a continuación.
5.Sustituya la lámpara averiada por una lámpara
nueva idéntica.
6.Coloque el portalámpa-
ras en el faro y tire del
gancho de alambre ha-
cia arriba hasta que en-
castre.Coloque el portalámpa-
ras en el faro y encájelo
por completo.
7.Coloque la cubierta de goma. Aviso
Las ilustraciones muestran el faro izquierdo
desde atrás. La e s

tructura del faro derecho es
simétrica. 98

Fusibles y lámparas
Sustituir la lámpara en faros de xenón Fig. 108
En el vano motor: cubierta del inter-
mit ent
e. Fig. 109
Portalámparas del intermitente 1 y
luz par
a curvas 2 .
No es preciso desmontar el faro para sustituir
l
a
s

lámparas.
Realice las operaciones únicamente en la se-
cuencia indicada:
Intermitente 1Luz para curvas 2
1.Abra el capó del motor 
››› pág. 293.
2.Gire la cubierta ››› fig. 108 en el sentido de la fle-
cha y extráigala.
3.
Gire el portalámparas 1 ››› fig. 109 hacia la
izquierda hasta el tope
y extráigalo junto con la
lámpara retirándolo ha-
cia atrás.Presione con fuerza el
gancho de alambre ha-
cia abajo y extraiga ha-
cia atrás el portalámpa-
ras 2

››› fig. 109 junto
con la lámpara.
4.En función del modelo, la lámpara se extrae recta
del portalámparas, o bien se desbloquea girándo- la para retirarla a continuación.
5.Sustituya la lámpara averiada por una lámpara nueva idéntica.
6.
Coloque el portalámpa-
ras en el faro y gírelo
hacia la derecha hasta
el tope.Coloque el portalámpa-
ras en el faro y tire del
gancho de alambre ha-
cia arriba hasta que en-
castre.
7.Gire la cubierta ››› fig. 108 hasta el tope en sentido
contrario al de la flecha. Solicite la ayuda de personal especializado
p
ar
a c

ambiar las lámparas de la luz de cruce
y luz de carretera de xenón ››› en Introduc-
c ión a
l

tema de la pág. 96. Aviso
Las ilustraciones muestran el faro izquierdo.
La es truct

ura del faro derecho es simétrica. Sustituir la lámpara del parachoques
del
ant
er

o Fig. 110
En la parte derecha del parachoques
del ant
er

o: desmontaje de los faros. Fig. 111
Cambio de las lámparas de los faros. Realice las operaciones únicamente en la se-
c
uenc
i

a indicada: »
99
Datos técnicos
Consejos
Manejo
Emergencias
Seguridad

Emergencias1.Tire de la cubierta hacia delante, en el sentido de
la flecha
››› fig. 110.
2.Desenrosque el tornillo de fijación ››› fig. 110 1con el destornillador de las herramientas de a bor-
do
››› pág. 86.
3.Incline el faro ligeramente hacia delante y extrái-
galo de sus alojamientos laterales ››› fig. 111 (fle-
chas pequeñas).
4.Desbloquee el conector ››› fig. 111 1 y retírelo.
5.
Gire el portalámparas
››› fig. 111 2 hasta el tope
hacia la izquierda, en el sentido de la flecha, y ex-
tráigalo junto con la lámpara retirándolo hacia
atrás.
6.Sustituya la lámpara averiada por una lámpara
nueva idéntica.
7.Coloque el portalámparas en el faro y gírelo hacia
la derecha hasta el tope.
8.Encaje el conector ››› fig. 111 1 en el portalám-
paras 2. El conector debe encastrar de forma au-
dible.
9.Coloque el faro en los alojamientos ››› fig. 111
(flechas pequeñas) e inclínelo hacia atrás.
10.Apriete el tornillo de fijación ››› fig. 110 1 con el
destornillador.

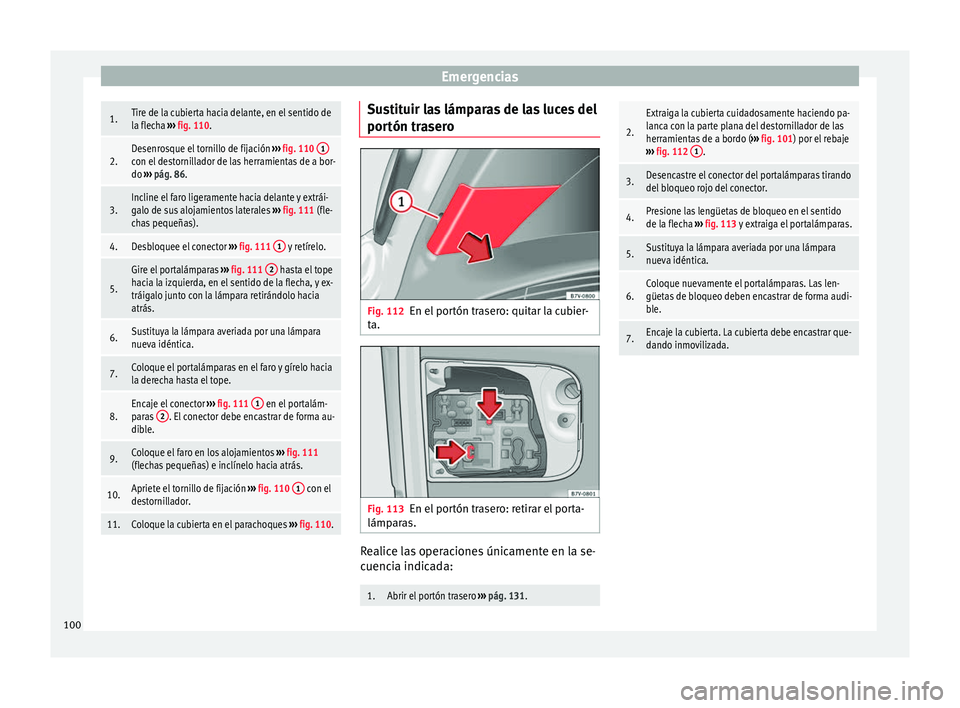

11.Coloque la cubierta en el parachoques ››› fig. 110. Sustituir las lámparas de las luces del
por
tón tr
a

sero Fig. 112
En el portón trasero: quitar la cubier-
t a. Fig. 113
En el portón trasero: retirar el porta-
lámp ar
a

s. Realice las operaciones únicamente en la se-
c
uenc
i

a indicada:
1.Abrir el portón trasero ››› pág. 131.
2.
Extraiga la cubierta cuidadosamente haciendo pa-
lanca con la parte plana del destornillador de las
herramientas de a bordo ( ››› fig. 101) por el rebaje
››› fig. 112 1
.
3.Desencastre el conector del portalámparas tirando
del bloqueo rojo del conector.
4.Presione las lengüetas de bloqueo en el sentido
de la flecha
››› fig. 113 y extraiga el portalámparas.
5.Sustituya la lámpara averiada por una lámpara
nueva idéntica.
6.Coloque nuevamente el portalámparas. Las len-
güetas de bloqueo deben encastrar de forma audi-
ble.
7.Encaje la cubierta. La cubierta debe encastrar que-
dando inmovilizada. 100

Fusibles y lámparas

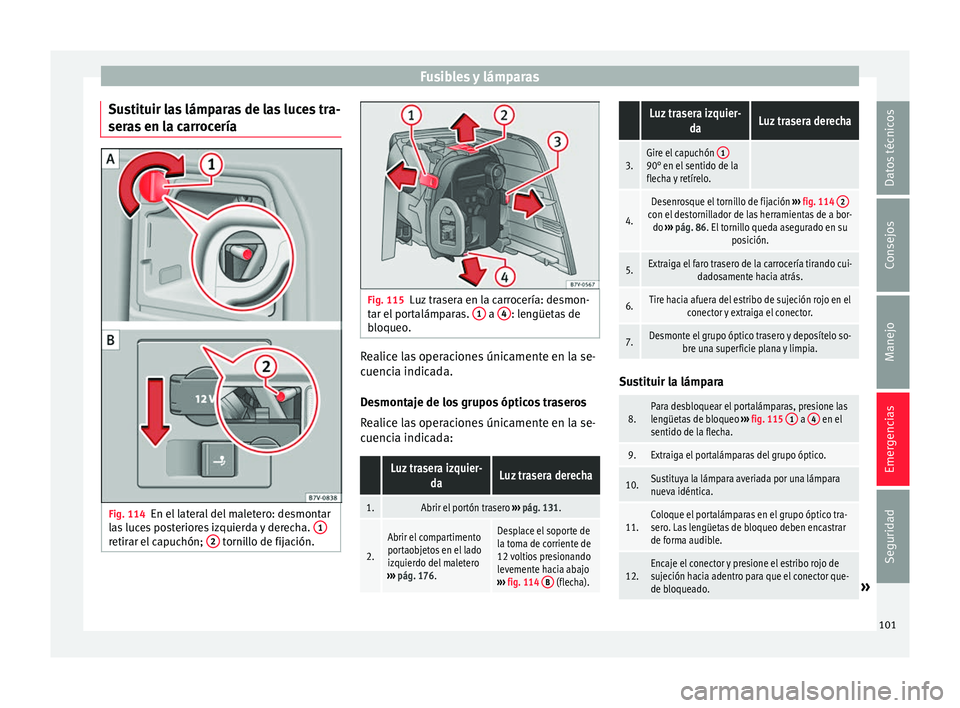

Sustituir las lámparas de las luces tra-
ser a
s
en la carrocería Fig. 114
En el lateral del maletero: desmontar
l a
s

luces posteriores izquierda y derecha. 1retirar el capuchón;
2 tornillo de fijación. Fig. 115
Luz trasera en la carrocería: desmon-
t ar el
por

talámparas. 1 a
4 : lengüetas de
b loqueo
. Realice las operaciones únicamente en la se-
c
uenc
i

a indicada.
Desmontaje de los grupos ópticos traseros
Realice las operaciones únicamente en la se-
cuencia indicada:
Luz trasera izquier- daLuz trasera derecha
1.Abrir el portón trasero ››› pág. 131.
2.
Abrir el compartimento
portaobjetos en el lado
izquierdo del maletero
››› pág. 176.Desplace el soporte de
la toma de corriente de
12 voltios presionando
levemente hacia abajo
››› fig. 114 B
(flecha).
Luz trasera izquier-
daLuz trasera derecha
3.Gire el capuchón 190° en el sentido de la
flecha y retírelo.
4.
Desenrosque el tornillo de fijación
››› fig. 114 2con el destornillador de las herramientas de a bor-
do ››› pág. 86. El tornillo queda asegurado en su
posición.
5.Extraiga el faro trasero de la carrocería tirando cui-dadosamente hacia atrás.
6.Tire hacia afuera del estribo de sujeción rojo en elconector y extraiga el conector.
7.Desmonte el grupo óptico trasero y deposítelo so-bre una superficie plana y limpia. Sustituir la lámpara
8.Para desbloquear el portalámparas, presione las
lengüetas de bloqueo
››› fig. 115 1 a 4 en el
sentido de la flecha.
9.Extraiga el portalámparas del grupo óptico.
10.Sustituya la lámpara averiada por una lámpara
nueva idéntica.
11.Coloque el portalámparas en el grupo óptico tra-
sero. Las lengüetas de bloqueo deben encastrar
de forma audible.
12.Encaje el conector y presione el estribo rojo de
sujeción hacia adentro para que el conector que-
de bloqueado.
» 101
Datos técnicos
Consejos
Manejo
Emergencias
Seguridad

Emergencias
Montaje de los grupos ópticos traseros
R e
alic
e las operaciones únicamente en la se-
cuencia indicada:
Luz trasera izquier- daLuz trasera derecha
13.
Encaje el grupo óptico trasero cuidadosamente
en la abertura de la carrocería. Para ello, encaje
la guía superior de la carcasa del faro en la anilla de fijación.
14.Apriete el tornillo blanco de fijación con el destor-nillador de las herramientas de a bordo.
15.Verificar que el grupo óptico trasero se haya mon-tado correctamente y quede firmemente asenta- do.
16.
Coloque el capuchón
››› fig. 114 1 y gírelo
90° en sentido contra-
rio al de la flecha.
Desplace el soporte de
la toma de corriente de
12 voltios hacia arriba
presionando ligera-
mente hasta que que-
de bien cerrado.
17.Cierre el compartimen-
to portaobjetos.
18.Cierre el portón trasero ››› pág. 131. Cambiar la lámpara de la luz de la ma-
tríc
u
l

a Fig. 116
En el parachoques trasero: ilumina-
c ión de l
a m

atrícula. Fig. 117
Luz de la matrícula: Desmontar el
por t
alámp

aras. Realice las operaciones únicamente en la se-
c
uenc
i

a indicada:
Luz de matrícula fi- jadaLuz de matrículaatornillada
1.
Presione con la parte
plana del destornillador
incluido en las herra-
mientas del vehículo
(››› fig. 101) en el senti-
do de la flecha, en la ra-
nura de la luz de la ma-
trícula ››› fig. 116.Desenrosque con el
destornillador de las
herramientas de a bor-
do ( ››› fig. 101) los tor-
nillos de la luz de la
matrícula.
2.Extraiga un poco la luz de la matrícula.
3.
Presione sobre el blo-
queo del conector en el
sentido de la flecha
››› fig. 117 1
y extrai-
ga el conector.
Separe las bridas de su-
jeción del panel poste-
rior de la luz para la ma-
trícula presionando.
4.
Gire el portalámparas
en el sentido de la fle-
cha ››› fig. 117 2
y ex-
tráigalo junto con la
lámpara.Extraiga el portalámpa-
ras de la iluminación de
la matrícula.
5.Sustituya la lámpara averiada por una lámpara nueva idéntica.
6.
Encaje el portalámpa-
ras en la luz de la matrí-
cula y gírelo hasta el to-
pe en sentido contrario
al de la flecha
››› fig. 117 2
.
Encaje el portalámparas
en la luz de la matrícu-
la.102
