2016 Peugeot Partner Tepee Manuale del proprietario (in Italian)

159
Controlli

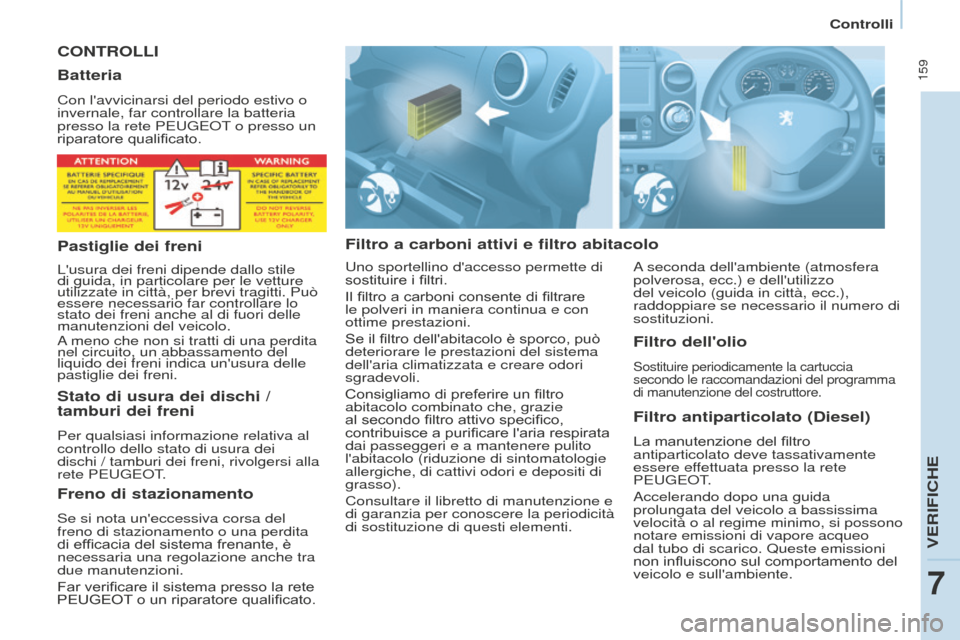

CONTROLLI
Filtro a carboni attivi e filtro abitacoloFiltro antiparticolato (Diesel)
La manutenzione del filtro
antiparticolato deve tassativamente
essere effettuata presso la rete
PEUGEOT.
Accelerando dopo una guida
prolungata del veicolo a bassissima
velocità o al regime minimo, si possono
notare emissioni di vapore acqueo
dal tubo di scarico. Queste emissioni
non influiscono sul comportamento del
veicolo e sull'ambiente.
Batteria
Con l'avvicinarsi del periodo estivo o
invernale, far controllare la batteria
presso la rete PEUGEOT o presso un
riparatore qualificato.
Pastiglie dei freni
L'usura dei freni dipende dallo stile
di guida, in particolare per le vetture
utilizzate in città, per brevi tragitti. Può
essere necessario far controllare lo
stato dei freni anche al di fuori delle
manutenzioni del veicolo.
A meno che non si tratti di una perdita
nel circuito, un abbassamento del
liquido dei freni indica un'usura delle
pastiglie dei freni.
Stato di usura dei dischi /
tamburi dei freni
Per qualsiasi informazione relativa al
controllo dello stato di usura dei
dischi / tamburi dei freni, rivolgersi alla
rete PEUGEOT.
Freno di stazionamento
Se si nota un'eccessiva corsa del
freno di stazionamento o una perdita
di efficacia del sistema frenante, è
necessaria una regolazione anche tra
due manutenzioni.
Far verificare il sistema presso la rete
PEUGEOT o un riparatore qualificato.
Filtro dell'olio
Sostituire periodicamente la cartuccia
secondo le raccomandazioni del programma
di manutenzione del costruttore.
Uno sportellino d'accesso permette di
sostituire i filtri.
Il filtro a carboni consente di filtrare
le polveri in maniera continua e con
ottime prestazioni.
Se il filtro dell'abitacolo è sporco, può
deteriorare le prestazioni del sistema
dell'aria climatizzata e creare odori
sgradevoli.
Consigliamo di preferire un filtro
abitacolo combinato che, grazie
al secondo filtro attivo specifico,
contribuisce a purificare l'aria respirata
dai passeggeri e a mantenere pulito
l'abitacolo (riduzione di sintomatologie
allergiche, di cattivi odori e depositi di
grasso).
Consultare il libretto di manutenzione e
di garanzia per conoscere la periodicità
di sostituzione di questi elementi. A seconda dell'ambiente (atmosfera
polverosa, ecc.) e dell'utilizzo
del veicolo (guida in città, ecc.),
raddoppiare se necessario il numero di
sostituzioni.
VERIFICHE
7

160
Controlli
Corretto utilizzo
Utilizzare solo prodotti raccomandati
da PEUGEOT o prodotti che abbiano
le stesse qualità e caratteristiche.
Per ottimizzare il funzionamento di
organi importanti come il circuito
di frenata, PEUGEOT seleziona e
propone prodotti specifici.
Spurgo dell'acqua contenuta nel
filtro del gasolioCambio manuale
Far controllare il livello secondo il programma
di manutenzione del costruttore.
Per non danneggiare gli organi
elettrici, è assolutamente vietato
il lavaggio ad alta pressione del
vano motore.
Dopo un lavaggio del veicolo, sui dischi
e sulle piastre dei freni potrebbero
formarsi umidità o brina (in inverno):
pertanto, l'efficacia della frenata
potrebbe diminuire. Dare leggeri colpi
al pedale del freno per asciugare i freni
ed eliminare la brina.
Se questa spia si accende,
effettuare lo spurgo del filtro.
Altrimenti effettuare lo spurgo
regolarmente ad ogni cambio
dell'olio.
I motori HDi si avvalgono di una
tecnologia avanzata. Gli interventi
necessitano di una qualifica
particolare che la rete PEUGEOT è in
grado di garantire.
Secondo il Paese di
commercializzazione. Per eliminare l'acqua, svitare la vite di
spurgo situata sul filtro.
Far defluire completamente l'acqua nel
tubo trasparente quindi riavvitare la
vite di spurgo.

161

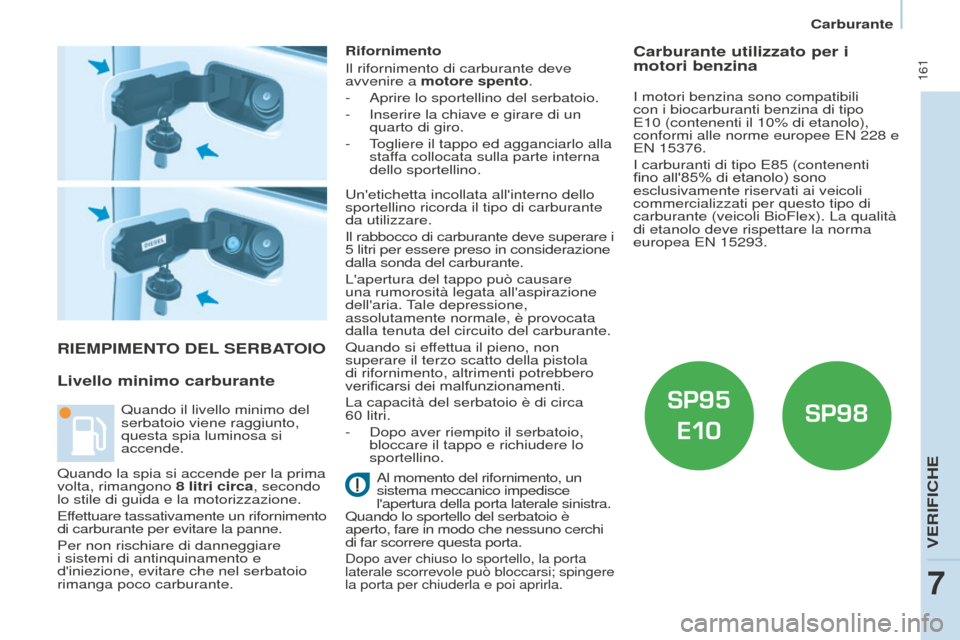

RIEMPIMENTO DEL SERBATOIO
Livello minimo carburante
Rifornimento
Il rifornimento di carburante deve
avvenire a motore spento.
-

Aprire lo sportellin
o del serbatoio.
-

Inserire la chiave e girare di un
quarto di giro.
-


T
ogliere il tappo ed agganciarlo alla
staffa collocata sulla parte interna
dello sportellino.
Al momento del rifornimento, un
sistema meccanico impedisce
l'apertura della porta laterale sinistra.
Quando lo sportello del serbatoio è
aperto, fare in modo che nessuno cerchi
di far scorrere questa porta.
Dopo aver chiuso lo sportello, la porta
laterale scorrevole può bloccarsi; spingere
la porta per chiuderla e poi aprirla.
Quando il livello minimo del
serbatoio viene raggiunto,
questa spia luminosa si
accende. Un'etichetta incollata all'interno dello
sportellino ricorda il tipo di carburante
da utilizzare.
Il rabbocco di carburante deve superare i
5
litri per essere preso in considerazione
dalla sonda del carburante.
L'apertura del tappo può causare
una rumorosità legata all'aspirazione
dell'aria. Tale depressione,
assolutamente normale, è provocata
dalla tenuta del circuito del carburante.
Quando si effettua il pieno, non
superare il terzo scatto della pistola
di rifornimento, altrimenti potrebbero
verificarsi dei malfunzionamenti.
La capacità del serbatoio è di circa
60 litri.
-

Dopo aver riempito il serbatoio,
bloccare il tappo e richiudere lo
sportellin

o.
Carburante utilizzato per i
motori benzina
I motori benzina sono compatibili
con i biocarburanti benzina di tipo
E10 (contenenti il 10% di etanolo),
conformi alle norme europee EN 228
e
EN 15376.
I carburanti di tipo E85
(contenenti
fino all'85% di etanolo) sono
esclusivamente riservati ai veicoli
commercializzati per questo tipo di
carburante (veicoli BioFlex). La qualità
di etanolo deve rispettare la norma
europea EN 15293.
Quando la spia si accende per la prima
volta, rimangono 8

litri circa, secondo
lo stile di guida e la motorizzazione.
Effettuare tassativamente un rifornimento
di carburante per evitare la panne.
Per non rischiare di danneggiare
i sistemi di antinquinamento e
d'iniezione, evitare che nel serbatoio
rimanga poco carburante.
VERIFICHE
7
Carburante

DIESEL
162
CIRCUITO DEL CARBURANTE
DISA

TTIVATO
In caso di urto violento, un dispositivo
interrompe automaticamente l'afflusso
di carburante verso il motore.
Il lampeggiamento di questa
spia è accompagnato da un
messaggio sul display.
Verificare l'assenza di odore e di
perdite di carburante all'esterno del
veicolo e ripristinare l'afflusso:
-

interrompere il contatto (posizione
ST

OP),
-

estrarre la chiave di contatto,
-


reinserire la chiave di contatto,
-


inserire il contatto ed avviare il
motore.
POMPA DI REINNESCO D IESELCarburante utilizzato per i
motori Diesel
I motori Diesel sono compatibili con i
biocarburanti conformi agli standard
europei attuali e futuri (gasolio che
rispetta la norma EN 590
miscelato
con un biocarburante che rispetta la
norma EN 14214) che possono essere
distribuiti dalle stazioni di servizio
(possibilità di integrarvi fino al 7% di
Estere Metilico di Acido Grasso).
L'utilizzo del biocarburante B30
è
possibile su alcuni motori Diesel.
Tuttavia, questo utilizzo, anche se
occasionale, necessita l'applicazione
rigorosa delle condizioni particolari
di manutenzione. Rivolgersi alla
rete PEUGEOT o ad un riparatore
qualificato.
L’utilizzo di qualsiasi altro tipo di (bio)
carburante (oli vegetali o animali
puri o diluiti, nafta ad uso domestico,
ecc.) è rigorosamente vietato (rischi
di danneggiamenti del motore e del
circuito del carburante). In caso di mancanza di carburante, è
necessario reinnescare il circuito.
Altri motori HDi
- Riempire il serbatoio di carburante
con almeno cinque litri di gasolio.
-

Azionare la pompa manuale di
reinnesco, situata nel vano motore
sotto al coperchietto di protezione.
-


Azionare il motorino d'avviamento,
fino all'avviamento del motore.
Motore Blue-HDI
- Versare nel serbatoio del carburante almeno cinque litri di
gasolio.
-

Inserire il contatto (senza avviare il
motore).
-


Attendere 6
secondi circa e
interrompere il contatto.
-

Ripetere l'operazione 10
volte.
-

Azionare il motorino d'avviamento
per avviare il motore.
Carburante

163

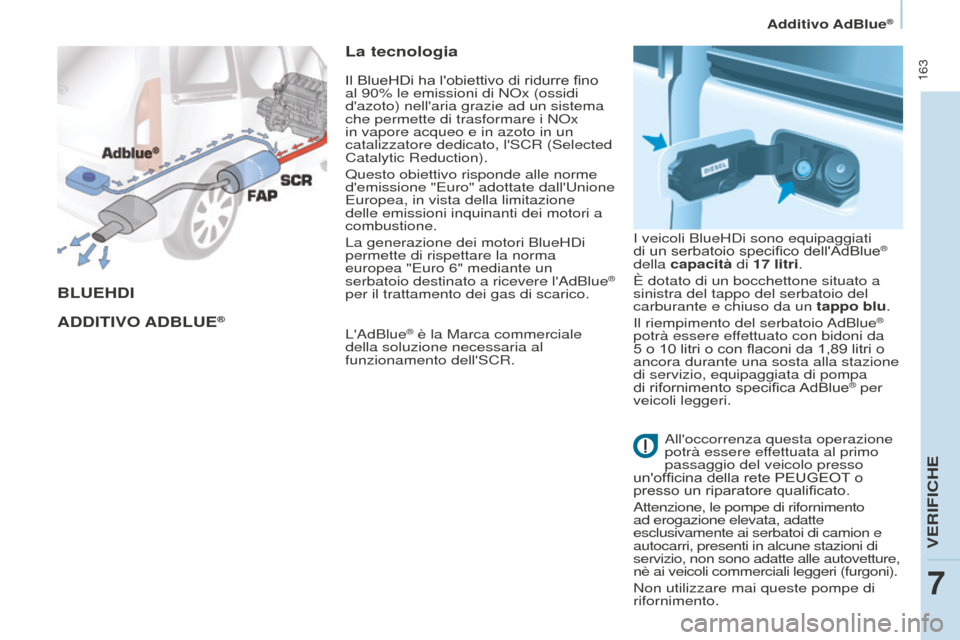

BLUEHDI
ADDITIVO A D B LUE
®
La tecnologia
L'AdBlue® è la Marca commerciale
della soluzione necessaria al
funzionamento dell'SCR. I veicoli BlueHDi sono equipaggiati
di un serbatoio specifico dell'AdBlue
®
della capacità di 17

litri.
È dotato di un bocchettone situato a
sinistra del tappo del serbatoio del
carburante e chiuso da un tappo blu.
Il riempimento del serbatoio AdBlue
®
potrà essere effettuato con bidoni da
5

o 10

litri o con flaconi da 1,89

litri o
ancora durante una sosta alla stazione
di servizio, equipaggiata di pompa
di rifornimento specifica AdBlue
® per
veicoli leggeri.
Il BlueHDi ha l'obiettivo di ridurre fino
al 90% le emissioni di NOx (ossidi
d'azoto) nell'aria grazie ad un sistema
che permette di trasformare i NOx
in vapore acqueo e in azoto in un
catalizzatore dedicato, l'SCR (Selected
Catalytic Reduction).
Questo obiettivo risponde alle norme
d'emissione "Euro" adottate dall'Unione
Europea, in vista della limitazione
delle emissioni inquinanti dei motori a
combustione.
La generazione dei motori BlueHDi
permette di rispettare la norma
europea "Euro 6" mediante un
serbatoio destinato a ricevere l'AdBlue
®
per il trattamento dei gas di scarico.
All'occorrenza questa operazione
potrà essere effettuata al primo
passaggio del veicolo presso
un'officina della rete PEUGEOT o
presso un riparatore qualificato.
Attenzione, le pompe di rifornimento
ad erogazione elevata, adatte
esclusivamente ai serbatoi di camion e
autocarri, presenti in alcune stazioni di
servizio, non sono adatte alle autovetture,
nè ai veicoli commerciali leggeri (furgoni).
Non utilizzare mai queste pompe di
rifornimento.
VERIFICHE
7
Additivo AdBlue®

164
Per un corretto utilizzo

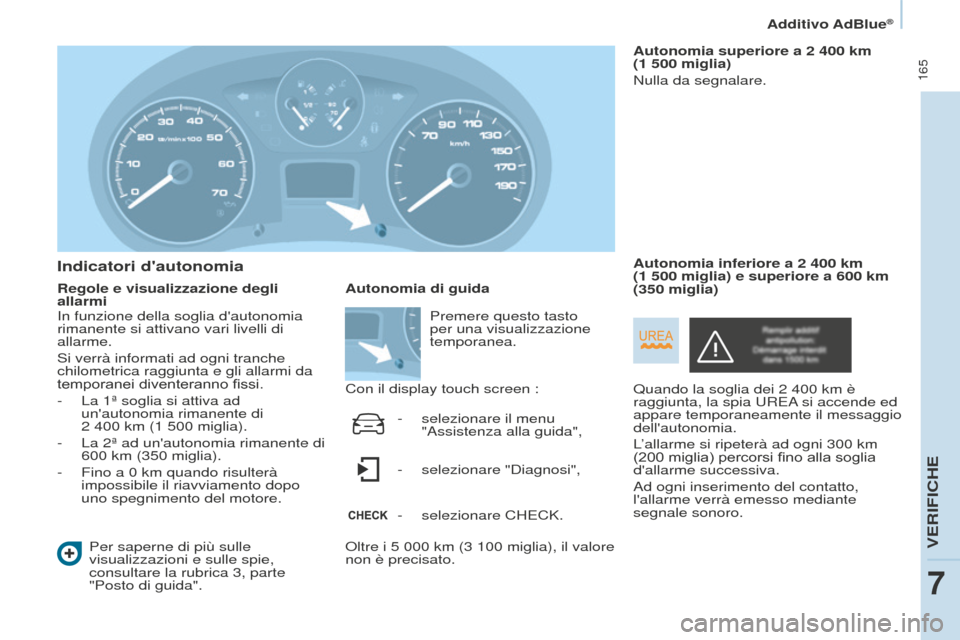

Quando la riserva del liquido
AdBlue
® contenuto nel serbatoio
è sufficiente, non appare alcuna
informazione.
Tuttavia, non appena la riserva
contenuta nel serbatoio raggiunge
la soglia di 2
400 km (1 500 miglia)
rimanente da percorrere, si verrà
avvertiti da vari segnali temporanei
(spia, messaggio, segnale sonoro)
che s'intensificheranno man mano che
aumenta il chilometraggio percorso,
fino a diventare fissi.
Man mano che si percorrono
chilometri, la riserva diminuisce, gli
allarmi s'intensificano ed il messaggio
diventa fisso.

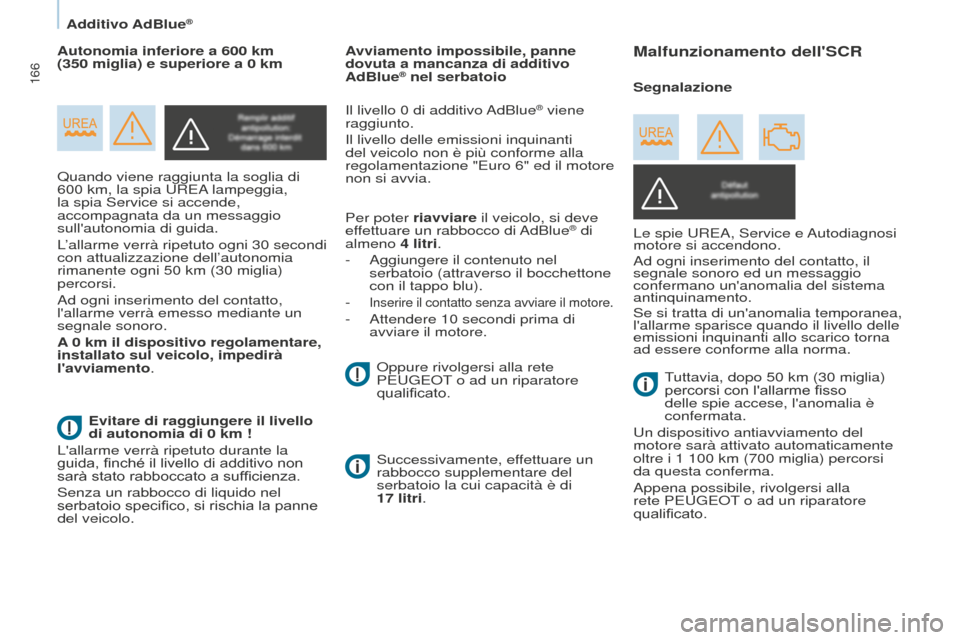

Quando il serbatoio dell'AdBlue
®
è vuoto, il riavviamento diventa
impossibile.
Si consiglia vivamente di non attendere
gli allarmi successivi per effettuare il
rabbocco di additivo AdBlue
® ma di
effettuarlo al più presto.
Riempimento del serbatoio
dell'additivo
Per i veicoli leggeri, i bidoni da 5

o
10

litri ed i flaconi da 1,89

litri, sono
commercializzati dalla rete PEUGEOT,
in attesa che siano equipaggiati di
pompe di rifornimento di AdBlue
®.
Se si intende effettuare da soli il
riempimento del serbatoio AdBlue
®,
accertarsi di disporre di un tubo di
riempimento adatto, fornito o non con
il bidone.
Additivo AdBlue®

165
Indicatori d'autonomia
Regole e visualizzazione degli
allarmiPer saperne di più sulle
visualizzazioni e sulle spie,
consultare la rubrica 3, parte
"Posto di guida". Autonomia superiore a 2
400 km
(1 500 miglia)
Nulla da segnalare.
Quando la soglia dei 2
400 km è
raggiunta, la spia UREA si accende ed
appare temporaneamente il messaggio
dell'autonomia.
L’allarme si ripeterà ad ogni 300
km
(200
miglia) percorsi fino alla soglia
d'allarme successiva.
Ad ogni inserimento del contatto,
l'allarme verrà emesso mediante
segnale sonoro. Autonomia inferiore a 2 400 km
(1 500 miglia) e superiore a 600 km
(350 miglia)
Autonomia di guida
Con il display touch screen :
Oltre i 5
000 km (3 100 miglia), il valore
non è precisato. Premere questo tasto
per una visualizzazione
temporanea.
-

selezionare il menu
"Assistenza alla guida",
-


selezionare "Diagnosi",
-


selezionare CHECK.
In funzione della soglia d'autonomia
rimanente si attivano vari livelli di
allarme.
Si verrà informati ad ogni tranche
chilometrica raggiunta e gli allarmi da
temporanei diventeranno fissi.
-


La 1ª soglia si attiva ad
un'autonomia rimanente di
2

400 km (1 500 miglia).
-

La 2ª ad un'autonomia rimanente di
600

km (350 miglia).
-

Fino a 0
km quando risulterà
impossibile il riavviamento dopo
uno spegnimento del motore.
VERIFICHE
7
Additivo AdBlue®

166
Quando viene raggiunta la soglia di
600 km, la spia UREA lampeggia,
la spia Service si accende,
accompagnata da un messaggio
sull'autonomia di guida.
L’allarme verrà ripetuto ogni 30
secondi
con attualizzazione dell’autonomia
rimanente ogni 50
km (30 miglia)
percorsi.
Ad ogni inserimento del contatto,
l'allarme verrà emesso mediante un
segnale sonoro.
A 0
km il dispositivo regolamentare,
installato sul veicolo, impedirà
l'avviamento. Il livello 0
di additivo AdBlue
® viene
raggiunto.
Il livello delle emissioni inquinanti
del veicolo non è più conforme alla
regolamentazione "Euro 6" ed il motore
non si avvia.
Per poter riavviare il veicolo, si deve
effettuare un rabbocco di AdBlue
® di
almeno 4

litri.
-

Aggiungere il contenuto nel
serbatoio (attraverso il bocchettone
con il tappo blu).
-


Inserire il contatto senza avviare il motore.
- Attendere 10 secondi prima di
avviare il motore.
Autonomia inferiore a 600

km
(350

miglia) e superiore a 0

km
Avviamento impossibile, panne
dovuta a mancanza di additivo
AdBlue
® nel serbatoio
Evitare di raggiungere il livello
di autonomia di 0

km !
L'allarme verrà ripetuto durante la
guida, finché il livello di additivo non
sarà stato rabboccato a sufficienza.
Senza un rabbocco di liquido nel
serbatoio specifico, si rischia la panne
del veicolo. Successivamente, effettuare un
rabbocco supplementare del
serbatoio la cui capacità è di
17

litri.
Malfunzionamento dell'SCR
Le spie UREA, Service e Autodiagnosi
motore si accendono.
Ad ogni inserimento del contatto, il
segnale sonoro ed un messaggio
confermano un'anomalia del sistema
antinquinamento.
Se si tratta di un'anomalia temporanea,
l'allarme sparisce quando il livello delle
emissioni inquinanti allo scarico torna
ad essere conforme alla norma. Segnalazione Tuttavia, dopo 50 km (30 miglia)
percorsi con l'allarme fisso
delle spie accese, l'anomalia è
confermata.
Un dispositivo antiavviamento del
motore sarà attivato automaticamente
oltre i 1
100 km (700 miglia) percorsi
da questa conferma.
Appena possibile, rivolgersi alla
rete PEUGEOT o ad un riparatore
qualificato.
Oppure rivolgersi alla rete
PEUGEOT o ad un riparatore
qualificato.
Additivo AdBlue®
