2016 Peugeot Partner Manuel du propriétaire (in French)

159
Se faire remorquer
Sans levage (quatre roues au
sol)
Vous devez toujours utiliser une barre
de remorquage.
SE FAIRE REMORQUERPar l'avant
- Déclippez le cache en appuyant sur
la partie basse de celui-ci.
-
Vissez l'anneau amovible de
remorquage jusqu'en butée.
Par l'arrière
- Déclippez le cache à l'aide d'une
pièce de monnaie ou de la partie
plate de l'anneau de remorquage.
-
Vissez l'anneau amovible de
remorquage jusqu'en butée. Lors d'un remorquage moteur
arrêté, il n'y a plus d'assistance de
freinage et de direction.
Avec levage (2 roues au sol
seulement)
Il est préférable de soulever le
véhicule à l'aide d'un outil de levage
professionnel.
Cette procédure nécessite de
récupérer l'anneau de remorquage
fourni avec les outils de changement
de roue.
Véhicules avec boîte de vitesses
mécanique (version diesel)
Pour les véhicules équipés de
boîte de vitesses mécanique, il est
nécessaire que le levier de vitesses
soit au point mort, le non-respect
de cette particularité peut conduire
à la détérioration des organes
de transmission, de freinage et à
l'absence d'assistance de freinage au
redémarrage du moteur.
Rubrique 9, partie "Changer une
roue".
AIDE RAPIDE
8

160
Précautions...

161
AIDE RAPIDE
8

162
Dimensions

163
Dimensions
Court - L1Long - L2
625 850750
L Longueur hors tout 43804628
H Hauteur hors tout 1805-1834
A Empattement 2728
B Porte-à-faux avant 925
C Porte-à-faux arrière 727975
D Largeur sur tôle sans rétroviseurs
1810
avec rétroviseurs 2112
E Largeur voies avant 1505
F Largeur voies arrière 1554
G Longueur utile plancher arrière 18002050
I Longueur utile avec siège passager avant
rabattu 3000
3250
DIMENSIONSFourgon (mm)Le véhicule se décline en 2 longueurs (L1 et L2),
reportez-vous aux tableaux.
CARACTÉRISTIQUES TECHNIQUES
9

164
DimensionsL1 - 625L1 - 850 L2
M Seuil maxi avec pneumatique 195/65 R15 584609612
Portes battantes Volet
Petite Grande
N Hauteur utile d'ouverture (sous tôle) 11481313
O Largeur 4955431582
Portes arrière (mm)

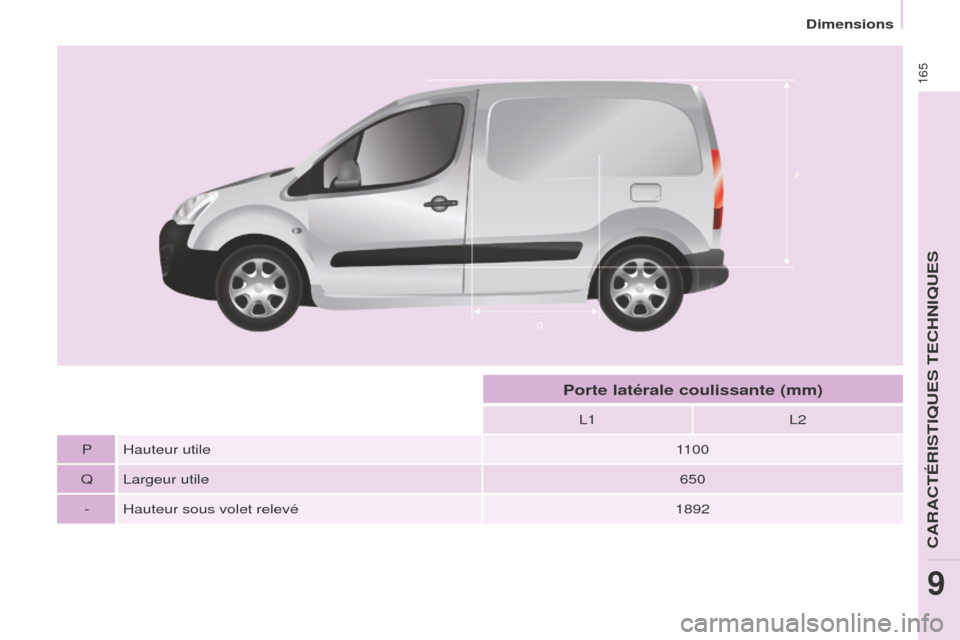

165
Dimensions
L1L2
P Hauteur utile 1100
Q Largeur utile 650
- Hauteur sous volet relevé 1892
Porte latérale coulissante (mm)
CARACTÉRISTIQUES TECHNIQUES
9

166
DimensionsL Longueur hors tout 4237
H Hauteur hors tout 1821-1822
A Empattement 2728
B Porte-à-faux avant 925
C Porte-à-faux arrière 584
D Largeur sur tôle (sans rétroviseurs) 1810
E Largeur voies avant 1505
F Largeur voies arrière 1554
Plancher cabine (mm)
