2016 Peugeot Partner Instrukcja Obsługi (in Polish)

151
Partner-2-Vu_pl_Chap08_Aide-rapide_ed02-2015
Boczny kierunkowskaz
Typ A, WY5W - 5W (bursztynowy)
-
Przesunąć kierunkowskaz do tyłu
i wyjąć go, pociągając do przodu.
-
Skontaktować się z siecią
PEUGEOT

w
celu zakupu nowego
kierunkowskazu, który jest
odrębnym elementem.
-
Aby go zamontować, wsunąć
kierunkowskaz w kierunku tyłu
i przesunąć do przodu. Przód / T

ył
Lampki sufitowe
Typ A, 12V5W - 5W
-
Odpiąć przezroczystą osłonę,
wsuwając śrubokręt w szczelinę po
obu stronach lampki sufitowej.
-
Pociągnąć i wymienić żarówkę.
-
Zapiąć przezroczystą osłonę
w gnieździe i upewnić się, czy jest
dobrze zablokowana.
SZYBKA POMOC
8
Wymiana żarówki

152
Partner-2-Vu_pl_Chap08_Aide-rapide_ed02-2015
Procedura ta wymaga wykorzystania
klucza dostarczonego z narzędziami
do zmiany koła.- Odgiąć 4 występy , a następnie wyjąć
oprawę żarówki.
-
Wyjąć uszkodzoną żarówkę, delikatnie


ją wciskając i
przekręcając w kierunku


przeciwnym do ruchu wskazówek
zegara.
-
Wymienić żarówkę.
Aby wyciągnąć zespół świateł:
-
w modelu z klapą bagażnika należy


pociągnąć zespół do środka samochodu,
-
w modelu z drzwiami skrzydłowymi


bagażnika należy pociągnąć zespół do
siebie.
Przy montażu ustawić prawidłowo
występy oraz przewód zasilający,
tak aby go nie przycisnąć.
Po zmianie żarówki tylnego
kierunkowskazu czas ponownego
uruchomienia wynosi ponad 2
minuty

.
Światła tylne
Więcej informacji na temat żarówek
można przeczytać w części "Typy
żarówek".
1.
Światła stop / światła pozycyjne

Typ B

, P21/5W - 21/5W
2.
Kierunkowskazy

Typ B

, PY21W - 21W (bursztynowe)
3.
Światła cofania

Typ B

, P21W - 21W
4.
Światła przeciwmgłowe

Typ B

, P21W - 21W
Mycie pod ciśnieniem Stosując ten rodzaj mycia
trudnych do usunięcia zabrudzeń,
nie wolno kierować strumienia
wody na reflektory, światła i
ich obrys,
aby uniknąć uszkodzenia lakieru
i
uszczelek. Rubryka 8, część "Zmiana koła".
Rubryka 3, część "Otwieranie".
- Odnaleźć uszkodzoną żarówkę,
a następnie otworzyć tylne drzwi

o
180°.
- Wyjąć dwie śruby mocujące za
pomocą klucza z zestawu narzędzi.
-
Od zewnątrz pociągnąć zespół
świateł.
-
Przytrzymując światło, odłączyć
złącze elektryczne.
Wymiana żarówki

153
Partner-2-Vu_pl_Chap08_Aide-rapide_ed02-2015
Oświetlenie tablicy rejestracyjnej
- Odkręcić dwie nakrętki.
-
Popchnąć trzpienie.
-
W razie potrzeby odłączyć złącze,
aby wyjąć światło.
-
Wymienić żarówkę.
Trzecie światło stop
Typ A, W16W - 16W
Typ A, W5W - 5W
Z tylną klapą
-
Odchylić przezroczystą plastikową
osłonę za pomocą śrubokręta.
-
Wymienić żarówkę.
-
Założyć przezroczystą plastikową
obudowę i nacisnąć na nią. Z drzwiami skrzydłowymi
-
Odpiąć wewnętrzną wykładzinę.
-
Odłączyć złącze, odginając występ.
-
Obrócić oprawę żarówki o ćwierć
obrotu w kierunku przeciwnym do
ruchu wskazówek zegara.
-
Wymienić żarówkę.
-
Założyć oprawę

żarówki i
podłączyć
złącze.
-
Założyć wykładzinę.
SZYBKA POMOC
8
Wymiana żarówki

154
Partner-2-Vu_pl_Chap08_Aide-rapide_ed02-2015
WYMIANA BEZPIECZNIKA
Skrzynki bezpieczników znajdują się:
-
w dolnej części deski rozdzielczej
po lewej stronie (za pokrywą),
-
pod pokrywą silnika (w pobliżu
akumulatora).
Jeżeli samochód jest w
nią
wyposażony

, dodatkowa skrzynka
bezpieczników obsługuje hak
holowniczy i
połączenia dla nadwozi
przebudowywanych.

Skrzynka znajduje
się po prawej stronie za przegrodą
ograniczającą przestrzeń ładunkową.
Opisano jedynie bezpieczniki,
które mogą być wymienione przez
użytkownika za pomocą szczypiec
znajdujących się za schowkiem
w
desce rozdzielczej po prawej
stronie. Pozostałe bezpieczniki należy
wymieniać w
ASO sieci PEUGEOT lub
w warsztacie specjalistycznym.Wyjmowanie i wkładanie
bezpiecznika
Zawsze wymieniać uszkodzony
bezpiecznik na bezpiecznik o takim
samym natężeniu prądu.
PEUGEOT
nie ponosi
odpowiedzialności za koszty związane
z
naprawą samochodu lub usterką
spowodowaną montażem akcesoriów
dodatkowych, niedostarczonych,
niezalecanych przez sieć PEUGEOT


i
instalowanych niezgodnie
z zaleceniami, szczególnie wtedy

, gdy
pobór mocy wszystkich podłączonych
urządzeń dodatkowych przekracza
10
milia

mperów.
Informacja dla warsztatów
samochodowych: szczegółowe
informacje na temat
bezpieczników i
przekaźników znajdują
się na schematach dostępnych w sieci
serwisowej. Przed wymianą bezpiecznika należy
poznać przyczynę usterki i
ją usunąć.
-
Użyć szczypiec.
Wymiana bezpiecznika

155
Partner-2-Vu_pl_Chap08_Aide-rapide_ed02-2015

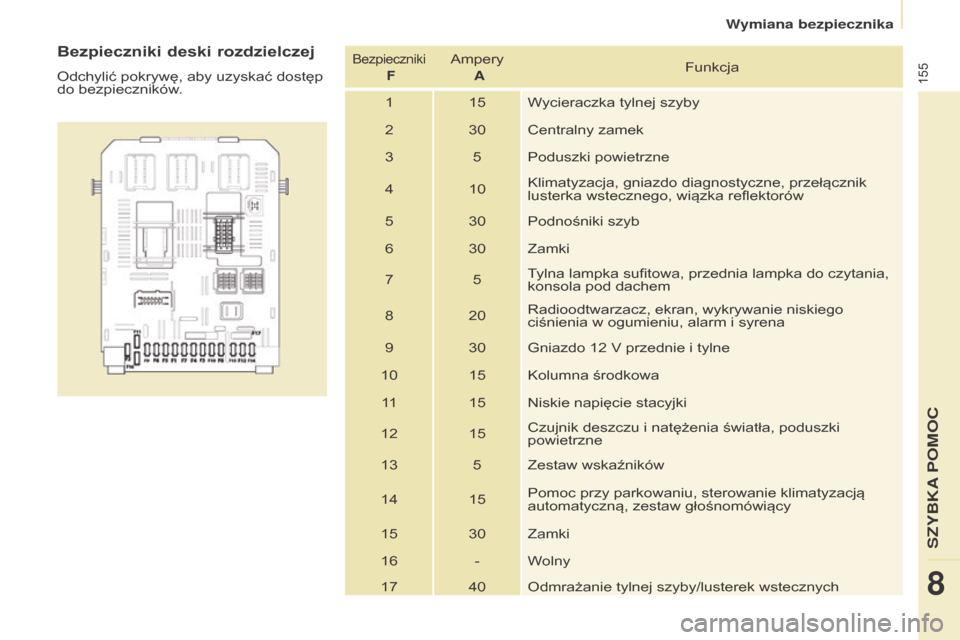

Bezpieczniki deski rozdzielczej
Odchylić pokrywę, aby uzyskać dostęp
do bezpieczników.
Bezpieczniki FAmpery
A Funkcja
1 15 Wycieraczka tylnej szyby
2 30 Centralny zamek
3 5 Poduszki powietrzne
4 10 Klimatyzacja, gniazdo diagnostyczne, przełącznik
lusterka wstecznego, wiązka reflektorów
5 30 Podnośniki szyb
6 30 Zamki
7 5Tylna lampka sufitowa, przednia lampka do czytania,
konsola pod dachem
8 20 Radioodtwarzacz, ekran, wykrywanie niskiego
ciśnienia w
ogumieniu, alarm i syrena
9

30 Gniazdo 12
V przednie i tylne
10

15 Kolumna środkowa
11 15 Niskie napięcie stacyjki
12 15 Czujnik deszczu i
natężenia światła, poduszki
powietrzne
13

5 Zestaw wskaźników
14 15 Pomoc przy parkowaniu, sterowanie klimatyzacją
automatyczną, zestaw głośnomówiący
15 30 Zamki
16 - Wolny 17 40 Odmrażanie tylnej szyby/lusterek wstecznych
SZYBKA POMOC
8
Wymiana bezpiecznika

156
Partner-2-Vu_pl_Chap08_Aide-rapide_ed02-2015

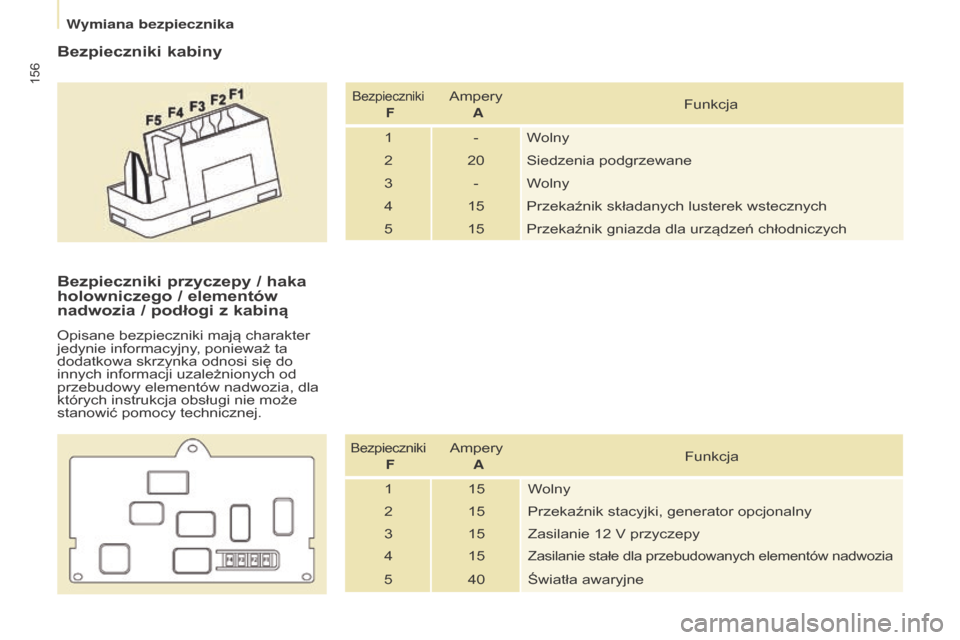

Bezpieczniki kabiny
Bezpieczniki FAmpery
A Funkcja
1 - Wolny
2 20 Siedzenia podgrzewane
3 - Wolny
4 15 Przekaźnik składanych lusterek wstecznych
5 15 Przekaźnik gniazda dla urządzeń chłodniczych
Bezpieczniki przyczepy / haka
holowniczego / elementów
nadwozia / podłogi z
kabiną
Opisane bezpieczniki mają charakter
jedynie informacyjny, ponieważ ta
dodatkowa skrzynka odnosi się do
innych informacji uzależnionych od
przebudowy elementów nadwozia, dla
których instrukcja obsługi nie może
stanowić pomocy technicznej.
Bezpieczniki FAmpery
A Funkcja
1 15 Wolny
2 15 Przekaźnik stacyjki, generator opcjonalny
3 15 Zasilanie 12
V przyczepy
4

15
Zasilanie stałe dla przebudowanych elementów nadwozia
5 40 Światła awaryjne
Wymiana bezpiecznika

157
Partner-2-Vu_pl_Chap08_Aide-rapide_ed02-2015
Bezpieczniki pod pokrywą
silnika
Po otworzeniu pokrywy silnika odpiąć
i odchylić skrzynkę, aby uzyskać
dostęp do bezpieczników
.
Bezpieczniki FAmpery
A Funkcja
1 20 Kontrola silnika
2 15 Sygnał dźwiękowy
3 10 Pompa spryskiwacza przedniej i
tylnej szyby
4

20 Pompa spryskiwacza reflektorów lub LED
5 15 Elementy silnika
6 10 Czujnik kąta obrotu kierownicy, ESC
7 10 Stycznik stop, stycznik sprzęgła
8 25 Rozrusznik
9 10 Silnik korekcji reflektorów, moduł zarządzania
parkowaniem
10 30 Elementy silnika 11 40 Wolny
12 30 Wycieraczka szyby
13 40 BSI
14 30 Pompa
15 10 Światło drogowe prawe
16 10 Światło drogowe lewe
17 15 Światło mijania prawe
18 15 Światło mijania lewe
SZYBKA POMOC
8
Wymiana bezpiecznika

158
Partner-2-Vu_pl_Chap08_Aide-rapide_ed02-2015

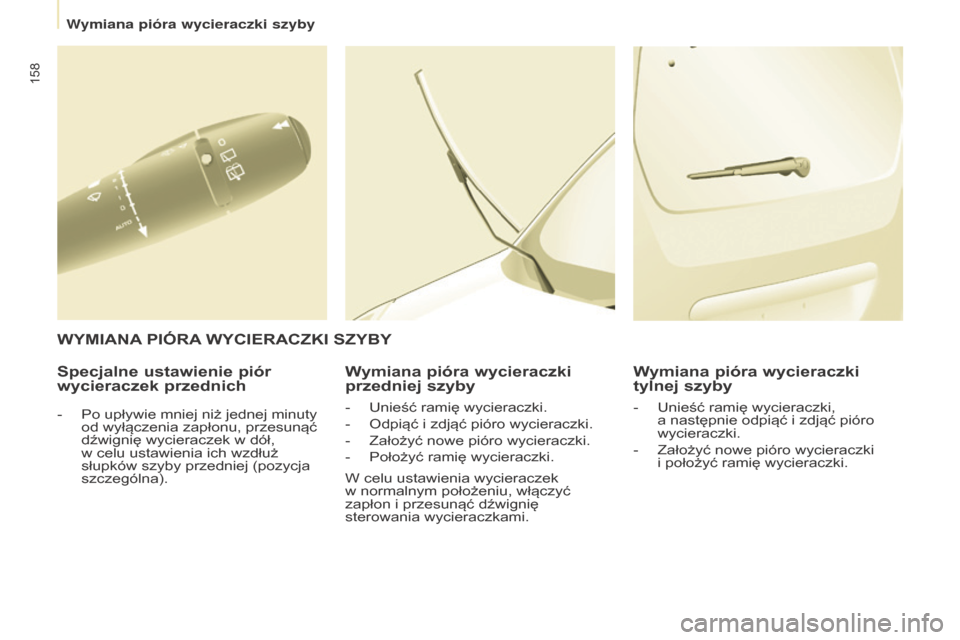

Specjalne ustawienie piór
wycieraczek przednichWymiana pióra wycieraczki
przedniej szybyWymiana pióra wycieraczki
tylnej szyby
Wy
MIANA PIórA WyCIErACZKI SZyBy


- Po upływie mniej niż jednej minuty
od wyłączenia zapłonu, przesunąć
dźwignię wycieraczek w
dół,
w celu ustawienia ich wzdłuż
słupków szyby przedniej (pozycja
szczególna). -
Unieść ramię wycieraczki.
-
Odpiąć i zdjąć pióro wycieraczki.
-
Założyć nowe pióro wycieraczki.
-
Położyć ramię wycieraczki.
W celu ustawienia wycieraczek
w
normalnym położeniu, włączyć
zapłon i przesunąć dźwignię
sterowania wycieraczkami. -
Unieść ramię wycieraczki,
a następnie odpiąć i zdjąć pióro
wycieraczki.
-
Założyć nowe pióro wycieraczki
i położyć ramię wycieraczki.
W
