2016 Peugeot Boxer žárovka

149
boxer_cs_Chap08_Aide-Rapide_ed01-2015
Při smývání ulpívajících nečistot
vysokotlakým proudem vody
nesměrujte proud na světlomety, světla a
jejich obvod, aby nedošlo k poškození jejich
ochranného laku a těsnění.
VýMĚNA ž ÁROVKY
T

ypy žárovek
Ve vozidle jsou použity různé typy žárovek.
Pro jejich vyjmutí:
Typ A


ž árovka celá ze skla: vytahujte ji
opatrně, neboť je namontována
tlakem.
Typ B
ž árovka s bajonetovou
objímkou: zatlačte na žárovku
a otočte ji proti směru pohybu
hodinových ručiček.
Typ C

Válcovitá žárovka: roztáhněte

kontakty. Pro vyšroubování nebo našroubování
šroubů použijte šroubovák uložený
ve schránce s nářadím pod sedadlem
spolujezdce vpředu.
Při zpětné montáži žárovek proveďte
uvedené postupy v obráceném pořadí.
Typ D - E

Halogenová žárovka:

uvolněte zajišťovací pružinu
z jejího uložení.
Vadnou žárovku vždy nahraďte novou
žárovkou se stejnými referenčními
hodnotami (označením) a charakteristikami.
Vadná žárovka
R
8

150
boxer_cs_Chap08_Aide-Rapide_ed01-2015
1 - Dálková světla
T yp D, H7 - 55W
-

Sundejte víko zatažením za pryžový

jazýček.
-

Odpojte elektrický konektor
.
-

Uvolněte zajišťovací pružinu zatlačením

na prostřední příchytku.
-

V
yměňte žárovku, přitom dobře
vyrovnejte kovovou část s drážkou na
světle. 2
- Potkávací světla
Typ D, H7 - 55W
-
Sundejte víko zatažením za pryžový

jazýček.
- Odpojte elektrický konektor .
- Uvolněte zajišťovací pružinu zatlačením
na prostřední příchytku.
-

V
yměňte žárovku, přitom dobře
vyrovnejte kovovou část s drážkami na
světle.
Přední světla
3 - Směrová světla
T yp A, WY21W - 21W
-

Sundejte víko zatažením za pryžový

jazýček.
-

Otočte držák žárovky o čtvrt otáčky proti

směru pohybu hodinových ručiček.
-

V
yměňte žárovku.
Otevřete kapotu motoru a řádně ji zajistěte
vzpěrou.
Pro získání přístupu k žárovkám vsuňte ruku
za optický blok.
V případě potřeby lze optický blok
demontovat:
-

Sejměte ochranný pěnový kryt pro


zimní období tak, že jej vysunete bočně
směrem ven (podle země prodeje).
-
Odpojte elektrický konektor sejmutím

jeho zajišťovacího prstence.
-

V

yšroubujte dva upevňovací šrouby
optického bloku.
-

Přemístěte optický blok směrem ke


středu vozidla pro jeho vyjmutí z
kolejniček. Na levé straně dejte pozor na vzpěru kapoty
motoru.
Vadná žárovka

151
boxer_cs_Chap08_Aide-Rapide_ed01-2015
Výměna halogenových žárovek musí
být prováděna na světlometech
zhasnutých již několik minut (nebezpečí
vážného popálení). Nedotýkejte se žárovky
přímo prsty, použijte hadřík nepouštějící
vlákna.
Po každé výměně ověřte správnou činnost
světel.
5

- Světlomety do mlhy
Typ E, H11

- 55W
-

V

ytočte kolo zcela směrem dovnitř.
-

Demontujte šroub umístěný v podběhu


kola.
-

Sejměte ochranné víko.
Denní světla s LED diodami
T

yto elektroluminiscenční diody (LED) slouží
jako denní i jako obrysová světla.
Je-li vozidlo vybaveno denními světly s
LED diodami, obraťte se na servis sítě
PEUGEOT. 4

- Obrysová/denní světla
Typ A, W21/5W - 21W a 5W
-

Sundejte víko zatažením za pryžový


jazýček.
-

Otočte držák žárovky o čtvrt otáčky proti


směru pohybu hodinových ručiček.
-

V

yměňte žárovku.
-

Sejměte upevňovací sponu a odpojte

elektrický konektor.
-

Otočte a vyjměte držák žárovky
.
-

V
yměňte žárovku, přitom dobře
vyrovnejte kovovou část s drážkami na
světle.
Vadná žárovka
R
8

152
boxer_cs_Chap08_Aide-Rapide_ed01-2015
Stropní světla
Typ C, 12V10W - 10W
-
Zatlačte na šipkou vyznačené body a

vyjměte stropní světlo.
-

Otevřete ochranné víko.
-


Roztáhněte oba kontakty a vyměňte

žárovku.
-

Ověřte, že jsou nové žárovky řádně

zajištěné mezi oběma kontakty.
-

Zavřete ochranné víko.
-


Upevněte stropní světlo v jeho uložení a

ověřte jeho zajištění.
Boční obrysová světla
Typ A, W5W - 5W
-

Je-li vozidlo vybaveno těmito světly

(rozměr L4), demontujte dva upevňovací
šrouby.
-

Přitáhněte držák žárovky pro jeho

uvolnění z čepů.
-

V
ytáhněte žárovku a vyměňte ji.
Boční směrová světla
Typ A, W16WF - 16W
-
Posuňte sklo zpětného zrcátka pro

zpřístupnění šroubů.
-

Demontujte dva upevňovací šrouby
.
-

V
ysuňte držák žárovky z vodítek.
-

V
ytáhněte žárovku a vyměňte ji. Vpředu/vzadu
Vadná žárovka

153
boxer_cs_Chap08_Aide-Rapide_ed01-2015
Zadní světla
Při zpětné montáži žárovek proveďte
uvedené úkony v obráceném pořadí.
1.
Brzdová světla



T
yp B, P21W - 21W
2.

Brzdová/obrysová světla



T
yp B, P21/5W - 21W a 5W
3.

Směrová světla



T
yp B, PY21W - 21W
4.

Zpětná světla


Typ A, W16W - 16W
5.

Světlo do mlhy



T
yp A, W16W - 16W -

Identifikujte vadnou žárovku a poté

otevřete zadní dveře.
-
Sejměte příslušný přístupový

kryt vyšroubováním jeho sedmi
upevňovacích šroubů (furgon) nebo
Sejměte příslušný přístupový kryt


zatažením za jeho madlo pro vycvaknutí
krytu (kombi).
-

Odpojte elektrický konektor zatlačením

na jeho prostřední jazýček.
-

Demontujte dvě upevňovací matice

průhledného krytu.
-

Z vnější strany sejměte průhledný kryt.-


V
yšroubujte šest upevňovacích šroubů
držáku žárovky.
-
Roztáhněte tři upevňovací jazýčky a

vyjměte držák žárovky z jeho uložení.
-
V
yměňte žárovku.
Bližší informace o žárovkách naleznete
v tabulce "Typy žárovek".
Vadná žárovka
RYCHLÁ POMOC
8

154
boxer_cs_Chap08_Aide-Rapide_ed01-2015

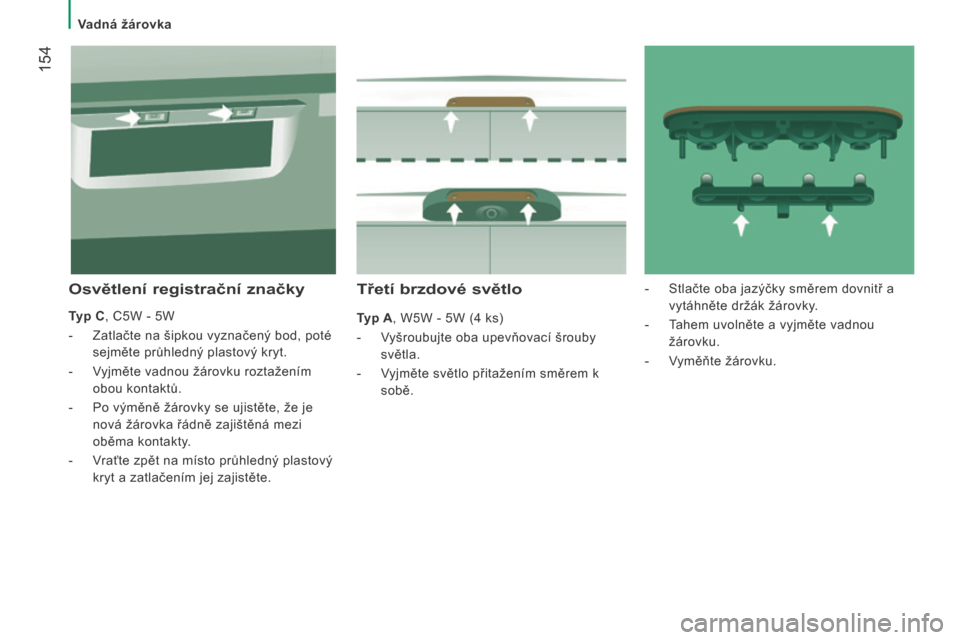

Třetí brzdové světlo
Typ A, W5W - 5W (4 ks)
-
V
yšroubujte oba upevňovací šrouby
světla.
-

V
yjměte světlo přitažením směrem k
sobě.
Osvětlení registrační značky
Typ C, C5W - 5W
-

Zatlačte na šipkou vyznačený bod, poté

sejměte průhledný plastový kryt.
-

V
yjměte vadnou žárovku roztažením
obou kontaktů.
-

Po výměně žárovky se ujistěte, že je

nová žárovka řádně zajištěná mezi
oběma kontakty.
-

V
raťte zpět na místo průhledný plastový
kryt a zatlačením jej zajistěte. -

Stlačte oba jazýčky směrem dovnitř a

vytáhněte držák žárovky.
- T ahem uvolněte a vyjměte vadnou
žárovku.
-

V
yměňte žárovku.
Vadná žárovka

251
boxer_cs_Chap11_Particularites_ed01-2015
PŘEDSTAVENÍ
Verze podvozek a valník jsou vybaveny kabinou, nepohyblivou plošinou a specifickými
zadními světly.
Tyto verze jsou rovněž k dispozici s dalšími prvky výbavy:
-
dvojitá kabina,
-


sklápěcí korba.
Výměna žárovky
Více informací o žárovkách naleznete
v tabulce "Typy žárovek" v rubrice
"Rychlá pomoc". Zadní světla
Při zpětné montáži každé z těchto žárovek
proveďte úkony v opačném sledu.
1.

Směrová světla
T

yp B, PY21W - 21W
2.

Brzdová světla
T

yp B, P21W - 21W
3.

Obrysová světla
T

yp A, W5W - 5W
4.

Zpětná světla
T

yp A, W16W - 16W
5.

Světla do mlhy
T

yp A, W16W - 16W-

Pohledem určete vadnou žárovku.
-


Sejměte čtyři upevňovací šrouby

průsvitného krytu.
-

Přitáhněte průsvitný kryt směrem k

sobě.
-

V
yměňte žárovku.
Více informací o těchto prvcích výbavy naleznete v příslušné rubrice.
