Håll bestämt i kulan 4 med en hand, dra och
vrid med andra handen vridreglaget 5
medurs

så långt det går, släpp inte upp vridreglaget.
Skötsel
Kulan och dess fästanordning måste vara
rena för att anordningen ska fungera korrekt.
Innan du tvättar bilen med i en
högtryckstvätt måste kulan tas bort och
stängningsanordningen vara instucken i
fästanordningen.
Klistra fast medföljande etikett på
ett väl synligt ställe i närheten av
fästanordningen eller inuti bagageutrymmet.
Vid alla ingrepp på draganordningen ska
du vända dig till PEUGEOT eller en annan
kvalificerad verkstad.
Sätt tillbaka stängningsanordningen i
fästanordningen.
Var noga med att lägga in kulan i sitt fordral
och förvara den på ett rent ställe där den
inte riskerar få stötar.
Tag ut kulan underifrån ur sin
fästanordning

1 .
Släpp upp vridreglaget, det blockeras


automatiskt i låst läge (läge B ).
Transport
SNABB HJÄLP
8

168
boxer_sv_Chap08_Aide-Rapide_ed01-2015

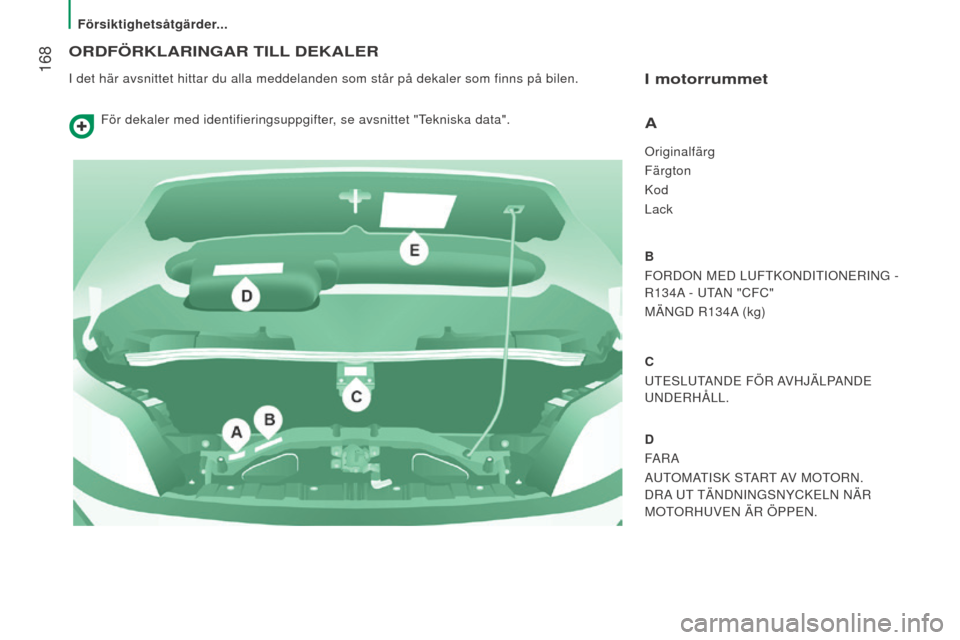

ORdFÖRKlARIngAR TIll deKAleR
I det här avsnittet hittar du alla meddelanden som står på deka\
ler som finns på bilen.I motorrummet
A
Originalfärg
Färgton
Kod
Lack
B
FORDON MED LUFTKONDITIONERING -
R134A - UTAN "CFC"
MÄNGD R134A (kg)
c
UTESLUT
ANDE FÖR AVHJÄLPANDE
UNDERHÅLL.
d
F

ARA
AUTOMATISK START AV MOTORN.
DRA UT TÄNDNINGSNYCKELN NÄR
MOTORHUVEN ÄR ÖPPEN.
För dekaler med identifieringsuppgifter, se avsnittet "Tekniska data".
Försiktighetsåtgärder...

169
boxer_sv_Chap08_Aide-Rapide_ed01-2015
e
1
- VARNING
ORIGINALSMÖRJMEDEL OCH ORIGINALVÄTSKOR
Motorolja Kraftöverföring
Kylare Bromsar
Spolare Servostyrning
LÄS SERVICEHÄFTET. SKYDDA ÖGONEN.
2

- SÄKERHET
Om du använder originalreservdelar, originalvätskor och originalsmörjmedel, samt följer
serviceschemat kan du se till att bilen på sikt förblir så till\
förlitlig och säker som den var från
början.
3

- FARA
FÖRVARAS UTOM
RÄCKHÅLL FÖR BARN. HÅLL DIG BORTA FRÅN
LÅGORNA. FÅR EJ VIDRÖRAS.
TA INTE BORT LOCKET
NÄR MOTORN ÄR VARM. EXPLOSION
FRÄTANDE VÄTSKA
KAN STARTA AUTOMATISKT ÄVEN NÄR MOTORN ÄR AVSTÄNGD. ÖPPNA INTE GAS UNDER
HÖGT TRYCK.
MOTORN STARTAR AUTOMATISKT. TA UT
TÄNDNINGSNYCKELN NÄR MOTORHUVEN ÄR ÖPPEN. HÖGSPÄNNING
Försiktighetsåtgärder...
SNABB HJÄLP
8

170
boxer_sv_Chap08_Aide-Rapide_ed01-2015
I tankluckan
FARA TA BORT LÅNGSAMT.
BRÄNSLEÅNGORNA KAN ORSAKA
SKADOR.
På baksätet
A
Skjut ryggstödet framåt innan du fäller ned det.
B
DRA FÖR ATT ÖPPNA.
c
DRA
I SPAK 1
FÖR A
TT LUTA
(RYGGSTÖDET DELVIS).
DRA I SPAK 2

FÖR
ATT FÄLLA NED
(RYGGSTÖDET HELT).d
LÅT

INTE NÅGON SITTA BAKOM ETT
NEDFÄLLT SÄTE ELLER MED BAGAGE PÅ
FÖRSTA RADEN UNDER FÄRD.
e
DRA

FÖR ATT FÄLLA NED.
Försiktighetsåtgärder...

171
boxer_sv_Chap08_Aide-Rapide_ed01-2015
Försiktighetsåtgärder...
SNABB HJÄLP
8

172
boxer_sv_Chap09_Caracteristiques-Techniques_ed01-2015
Bilens mått

173
boxer_sv_Chap09_Caracteristiques-Techniques_ed01-2015
dIMenSIOneR
Värden för dimensioner anges i millimeter.
Bilen finns med 4 längder (L1...) och 3 höjder (H1...), vilket framgår av motsvarande tabeller:
Skåpbil
l

1
l
2
l
3
l
4
H1 H2 H1 H2 H2 H3 H2 H3
lT

otallängd 4
9635
4135
9986
363
H Totalhöjd 2
254 2 524 2 254 2 524 2 524 2 764 2 524 2 764
A Hjulavstånd 3
0003
4504
035
B Överhäng fram 948
cÖverhäng bak1

0151
380
dBredd (med / utan backspeglar)2

508 / 2 050
eHjulvidd fram1

810
F Hjulvidd bak 1
790
gLasttröskelns höjd535

till 565
I Innergolvets längd 2
6703
1203
7054
070
J Maximal inre lasthöjd 1
662 1 932 1 662 1 932 1 932 2 172 1 932 2 172
K Maximal inre bredd 1
870
M Inre bredd mellan hjulhusen 1
422
Volym (m
3) 89,5 10 11,5 13 15 15 17
9
TEKNISKA DATA
Bilens mått

174
boxer_sv_Chap09_Caracteristiques-Techniques_ed01-2015
BAKdÖRRAR
l

1
l

2
l
3
l
4
H1 H2 H1 H2 H2 H3 H2 H3
nNyttohöjd för bakdörrarna 1


520 1

790 1

520 1 790 1 790 2 030 1 790 2 030
O Nyttobredd för bakdörrarna 1
562
