2016 Peugeot 508 RXH tow

101
508_pl_Chap03_ergonomie-et-confort_ed01-2016

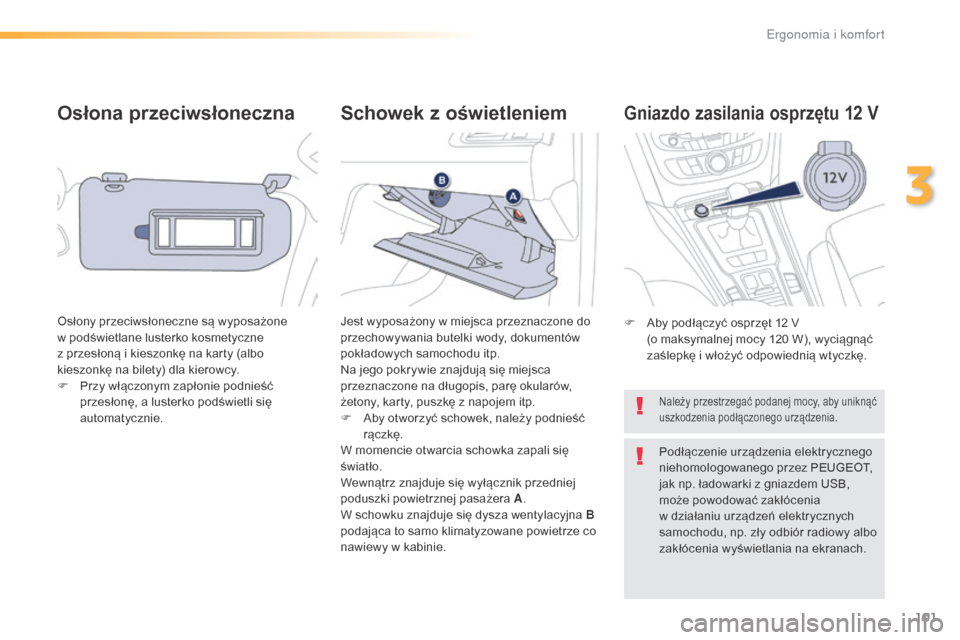

Osłona przeciwsłoneczna
Osłony przeciwsłoneczne są wyposażone
w podświetlane lusterko kosmetyczne
z przesłoną i kieszonkę na karty (albo
kieszonkę na bilety) dla kierowcy.
F

P
rzy włączonym zapłonie podnieść
przesłonę, a lusterko podświetli się
automatycznie.
Schowek z oświetleniemGniazdo zasilania osprzętu 12 V
Należy przestrzegać podanej mocy, aby uniknąć
uszkodzenia podłączonego urządzenia.
Podłączenie urządzenia elektrycznego
niehomologowanego przez PEUGEOT,
jak np. ładowarki z gniazdem USB,
może powodować zakłócenia
w
działaniu urządzeń elektrycznych
samochodu, np. zły odbiór radiowy albo
zakłócenia wyświetlania na ekranach.
Jest wyposażony w miejsca przeznaczone do
przechowywania butelki wody, dokumentów
pokładowych samochodu itp.
Na jego pokrywie znajdują się miejsca
przeznaczone na długopis, parę okularów,
żetony, karty, puszkę z napojem itp.
F

A

by otworzyć schowek, należy podnieść
rączkę.
W momencie otwarcia schowka zapali się
światło.
Wewnątrz znajduje się wyłącznik przedniej
poduszki powietrznej pasażera A .
W schowku znajduje się dysza wentylacyjna B
podająca to samo klimatyzowane powietrze co
nawiewy w kabinie. F

A

by podłączyć osprzęt 12 V
(o
maksymalnej mocy 120 W), wyciągnąć
zaślepkę i włożyć odpowiednią wtyczkę.
3
Ergonomia i komfort

102
508_pl_Chap03_ergonomie-et-confort_ed01-2016
1. Lampka sufitowa przednia
2. Przednie lampki oświetlenia mapy
3.
T

ylne lampki oświetlenia mapy
4.
Di

ody podświetlające
Lampki sufitowe
W tym położeniu lampka sufitowa
zapala się stopniowo:
Przednie lampki sufitowe
Uważać, aby nie dotykać lampek
sufitowych.
W trybie "oświetlenia ciągłego" czas
świecenia zależy od sytuacji:
- przy wyłączonym zapłonie tr wa około
10 minut,
- w trybie ekonomicznym około
30 sekund,
- przy pracującym silniku bez ograniczeń.
- po odryglowaniu samochodu,
- p o wyjęciu kluczyka ze stacyjki,
-

p
o otwarciu drzwi,
-

p
o naciśnięciu przycisku ryglowania
na pilocie zdalnego sterowania w celu
zlokalizowania samochodu.
Gaśnie stopniowo:
-

p
o zaryglowaniu samochodu,
-

p
o włączeniu zapłonu,
-

p
rzy wyłączonym zapłonie, 30 sekund
po
zamknięciu ostatnich drzwi.Zgaszona na stałe.
Oświetlenie ciągłe.
Przednie i tylne lampki
oświetlenia punktowego
do czytania mapy
F Przy włączonym zapłonie wcisnąć odpowiedni przycisk.
Gdy przednia lampka sufitowa jest "zapalona
na stałe", tylna lampka oświetlenia punktowego
pozostaje również zapalona, chyba że jest ona
"wyłączona na stałe".
Z przednich foteli można wyłączyć tylne lampki
oświetlenia punktowego, aby na przykład nie
zakłócać snu pasażerów. Pasażerowie mogą
jednak sami włączyć lampki.
Ergonomia i komfort

106
508_pl_Chap03_ergonomie-et-confort_ed01-2016
Dach z bar wionego szkła poprawia
doświetlenie i zwiększa widoczność w kabinie.
Jego zasłona elektryczna wpływa korzystnie
na komfort termiczny i akustyczny.
Jest ona sterowana elektrycznie za pomocą
obrotowego przełącznika otwierania.
Otwieranie
Przekręcić przełącznik w lewo (kilka pozycji
ust aw i enia).
System antyzaciskowy
Gdy zasłona napotka przeszkodę podczas
zamykania, natychmiast się zatrzymuje i lekko
otwiera aż do 2 pozycji.
Po ponownej nieudanej próbie może okazać
się konieczne wymuszenie zamknięcia zasłony
poprzez wykonanie ponownej inicjalizacji
(reset) systemu.
Zamykanie
Ustawić przełącznik w położeniu początkowym.
Jeżeli położenie zasłony nie odpowiada
położeniu podanemu na przełączniku,
nacisnąć przełącznik, aby wywołać otwarcie
zasłony aż do tego położenia.
Zasłona przyciemniająca
sterowana elektrycznie
W przypadku zaciśnięcia podczas
manewrowania zasłoną należy zmienić
kierunek ruchu zasłony. W tym celu
należy obrócić odpowiedni przełącznik
(p o k r ęt ł o).
Przed rozpoczęciem zamykania
zasłony kierowca powinien zwrócić
uwagę, czy nic nie uniemożliwi jej
prawidłowego zamknięcia.
Kierowca powinien zwrócić uwagę,
czy pasażerowie prawidłowo używają
zasłony przyciemniającej.
Podczas manewrowania zasłoną należy
zwrócić szczególną uwagę na dzieci.
Ponowna inicjalizacja systemu
Po podłączeniu akumulatora albo w przypadku
wystąpienia usterki w trakcie przesuwania
zasłony może okazać się konieczne ponowne
zainicjowanie systemu:
F przekręcić przełącznik do pełnego otwarcia,F poczekać na całkowite otwarcie zasłony,F nacisnąć od razu obrotowy przełącznik i
przytrzymać wciśnięty przez co najmniej
trzy sekundy.
W przypadku nieoczekiwanego otwarcia
zasłony w momencie zamykania i zaraz po
zatrzymaniu zasłony:
-

u
stawić przełącznik w położeniu
całkowitego zamknięcia,
-

o
d razu nacisnąć obrotowy przełącznik,
-

p
rzytrzymać wciśnięty aż do całkowitego
zamknięcia zasłony.
Podczas tych operacji funkcja ochrony
przed zaciśnięciem nie działa.
Przeszklony dach panoramiczny (SW i RXH spalinowy)
Ergonomia i komfort

109
508_pl_Chap03_ergonomie-et-confort_ed01-2016

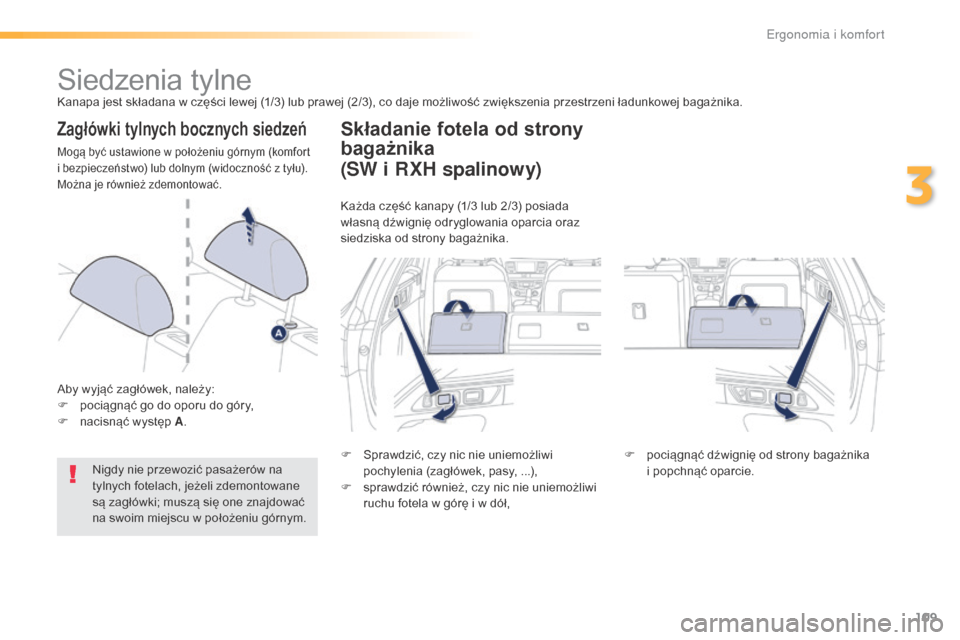

Siedzenia tylneKanapa jest składana w części lewej (1/3) lub prawej (2/3), co daje możliwość zwiększenia przestrzeni ładunkowej bagażnika.
Zagłówki tylnych bocznych siedzeń
Mogą być ustawione w położeniu górnym (komfort
i bezpieczeństwo) lub dolnym (widoczność z tyłu).
Można je również zdemontować.
Aby wyjąć zagłówek, należy:
F p ociągnąć go do oporu do góry,
F

n
acisnąć występ A .
Nigdy nie przewozić pasażerów na
tylnych fotelach, jeżeli zdemontowane
są zagłówki; muszą się one znajdować
na swoim miejscu w położeniu górnym.
Składanie fotela od strony
bagażnika
F Sprawdzić, czy nic nie uniemożliwi pochylenia (zagłówek, pasy, ...),
F

s
prawdzić również, czy nic nie uniemożliwi
ruchu fotela w górę i w dół, F
p ociągnąć dźwignię od strony bagażnika
i popchnąć oparcie.
(SW i RXH spalinowy)
Każda część kanapy (1/3 lub 2/3) posiada
własną dźwignię odryglowania oparcia oraz
siedziska od strony bagażnika.
3
Ergonomia i komfort

110
508_pl_Chap03_ergonomie-et-confort_ed01-2016
Składanie fotela z tyłu
Sprawdzić, czy żaden przedmiot nie zablokuje
fotela od góry i w dolnym położeniu.
Rozkładanie fotela
Podczas rozkładania tylnego fotela
należy uważać, aby nie przyciąć pasów
bezpieczeństwa i ich zaczepów.
F

W r

azie potrzeby przesunąć przedni fotel
do przodu,
F

s

prawdzić ułożenie pasa bezpieczeństwa
z

boku oparcia,
F

u

stawić zagłówki w dolnym położeniu lub
w

razie potrzeby zdjąć je, F

p

ociągnąć do przodu dźwignię 1 , aby
odblokować oparcie 2, a następnie
pochylić je do przodu. F

W
yprostować oparcie i zablokować je,
siedzisko powraca również na swoje
miejsce,
F

s
prawdzić, czy czer wony wskaźnik,
znajdujący się na poziomie dźwigni 1 , jest
niewidoczny,
F

p
odnieść lub założyć zagłówki.
Ergonomia i komfort

111
508_pl_Chap03_ergonomie-et-confort_ed01-2016

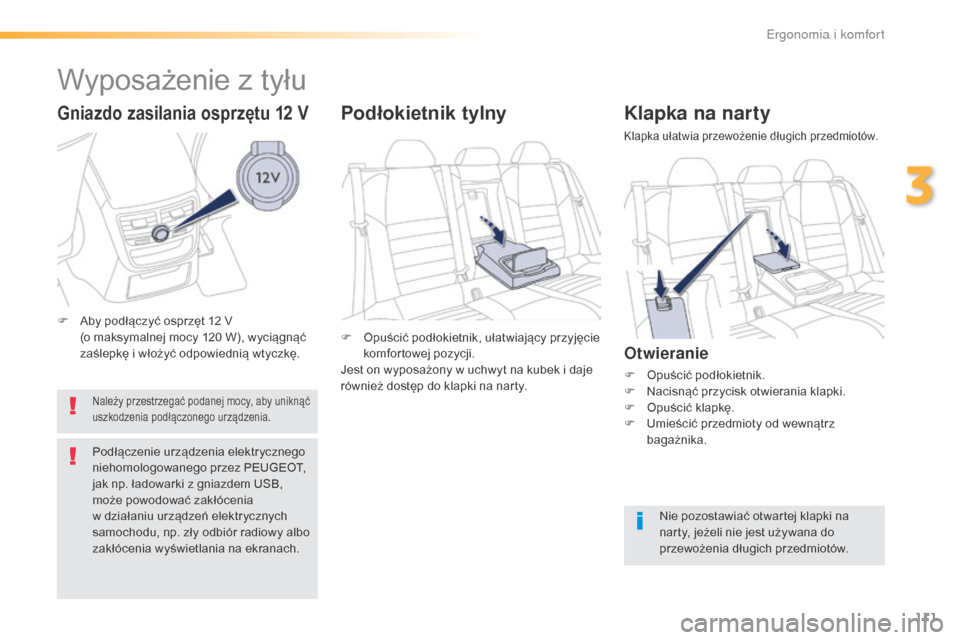

Klapka na narty
Klapka ułatwia przewożenie długich przedmiotów.
Otwieranie
F Opuścić podłokietnik.
F N acisnąć przycisk otwierania klapki.
F

O
puścić klapkę.
F

U
mieścić przedmioty od wewnątrz
bagażnika.
Nie pozostawiać otwartej klapki na
narty, jeżeli nie jest używana do
przewożenia długich przedmiotów.
F

O

puścić podłokietnik, ułatwiający przyjęcie
komfortowej pozycji.
Jest on wyposażony w uchwyt na kubek i daje
również dostęp do klapki na narty.
Podłokietnik tylnyGniazdo zasilania osprzętu 12 V
Należy przestrzegać podanej mocy, aby uniknąć
uszkodzenia podłączonego urządzenia.
Podłączenie urządzenia elektrycznego
niehomologowanego przez PEUGEOT,
jak np. ładowarki z gniazdem USB,
może powodować zakłócenia
w
działaniu urządzeń elektrycznych
samochodu, np. zły odbiór radiowy albo
zakłócenia wyświetlania na ekranach.
Wyposażenie z tyłu
F Aby podłączyć osprzęt 12 V (o maksymalnej mocy 120 W), wyciągnąć
zaślepkę i włożyć odpowiednią wtyczkę.
3
Ergonomia i komfort

114
508_pl_Chap03_ergonomie-et-confort_ed01-2016
Osłona bagażu
ZwijanieWyjmowanieZamontowanie
F Nacisnąć lekko uchwyt (PRESS), osłona
bagażu zwija się automatycznie.
Część ruchoma A może się składać wzdłuż
oparcia tylnej kanapy. F
Ś cisnąć blokadę 1 i podnieść osłonę
bagażu z prawej, a potem z lewej strony,
aby ją wyjąć. F
U mieścić lewy koniec zwijacza osłony
bagażu w gnieździe B za tylną kanapą.
F

Ś
cisnąć blokadę 1 zwijacza i umieścić go
w
gnieździe C z prawej strony.
F

Z
wolnić blokadę, aby zamocować osłonę
bagażu.
F

R
ozwinąć osłonę aż do zaryglowania na
słupku bagażnika.
(SW i RXH spalinowy)
Ergonomia i komfort

115
508_pl_Chap03_ergonomie-et-confort_ed01-2016

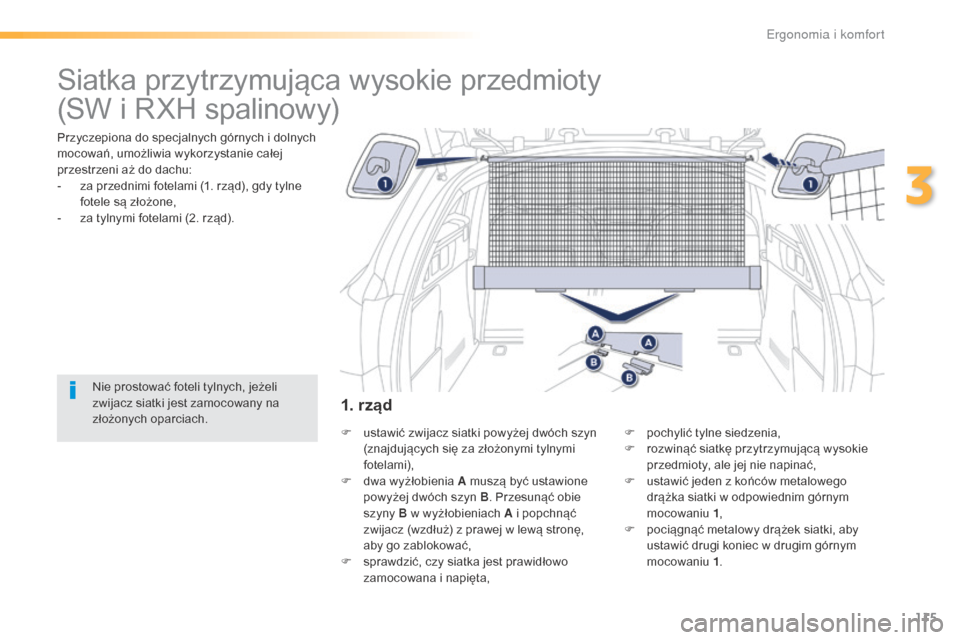

Siatka przytrzymująca wysokie przedmioty
Przyczepiona do specjalnych górnych i dolnych
mocowań, umożliwia wykorzystanie całej
przestrzeni aż do dachu:
-
z
a przednimi fotelami (1. rząd), gdy tylne
fotele są złożone,
-

z
a tylnymi fotelami (2. rząd).
Nie prostować foteli tylnych, jeżeli
zwijacz siatki jest zamocowany na
złożonych oparciach. F

u
stawić zwijacz siatki powyżej dwóch szyn
(znajdujących się za złożonymi tylnymi
fotelami),
F

d
wa wyżłobienia A muszą być ustawione
powyżej dwóch szyn B. Przesunąć obie
szyny B w wyżłobieniach A i popchnąć
zwijacz (wzdłuż) z prawej w lewą stronę,
aby go zablokować,
F

s
prawdzić, czy siatka jest prawidłowo
zamocowana i napięta, F

p
ochylić tylne siedzenia,
F

r
ozwinąć siatkę przytrzymującą wysokie
przedmioty, ale jej nie napinać,
F

u
stawić jeden z końców metalowego
drążka siatki w odpowiednim górnym
mocowaniu 1,
F

p
ociągnąć metalowy drążek siatki, aby
ustawić drugi koniec w drugim górnym
mocowaniu 1.
1. rząd
(SW i RXH spalinowy)
3
Ergonomia i komfort
