Usterki działania
W razie zapalenia się kontrolki usterki elektrycznego hamulca postojowego oraz jednej lub kilku kontrolek opisanych w poniższych tabelach, należy
zatrzymać samochód w bezpiecznym miejscu (poziomo, z włączonym biegiem) i jak najszybciej skontaktować się z ASO sieci PEUGEOT lub
z warsztatem specjalistycznym. Sytuacje Skutki
Wyświetlenie komunikatu " Usterka hamulca
postojowego " oraz zapalenie się następujących kontrolek: -

F
unkcje automatycznie są wyłączone.
-

P
omoc przy ruszaniu na wzniesieniu jest wyłączona.
-

E
lektryczny hamulec postojowy można włączyć jedynie ręcznie.
Wyświetlenie komunikatu " Usterka hamulca
postojowego " oraz zapalenie się następujących kontrolek: -

R
ęczne zwolnienie elektrycznego hamulca postojowego jest możliwe jedynie po
naciśnięciu pedału przyspieszenia i zwolnieniu dźwigni.
-

P
omoc przy ruszaniu na wzniesieniu jest wyłączona.
-

A
utomatyczne funkcje i ręczne włączanie hamulca są dostępne.
Jazda

173
508_pl_Chap06_conduite_ed01-2016

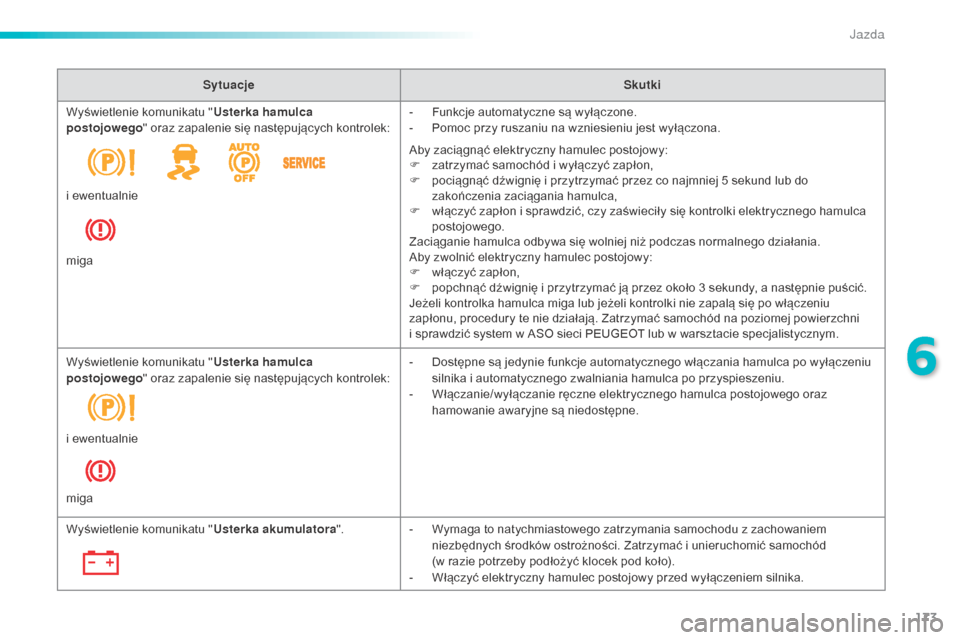

SytuacjeSkutki
Wyświetlenie komunikatu " Usterka hamulca
postojowego " oraz zapalenie się następujących kontrolek: -

F
unkcje automatyczne są wyłączone.
-

P
omoc przy ruszaniu na wzniesieniu jest wyłączona.
Aby zaciągnąć elektryczny hamulec postojowy:
F

z
atrzymać samochód i wyłączyć zapłon,
F

p
ociągnąć dźwignię i przytrzymać przez co najmniej 5 sekund lub do
zakończenia zaciągania hamulca,
F

w
łączyć zapłon i sprawdzić, czy zaświeciły się kontrolki elektrycznego hamulca
postojowego.
Zaciąganie hamulca odbywa się wolniej niż podczas normalnego działania.
Aby zwolnić elektryczny hamulec postojowy:
F

w
łączyć zapłon,
F

p
opchnąć dźwignię i przytrzymać ją przez około 3 sekundy, a następnie puścić.
Jeżeli kontrolka hamulca miga lub jeżeli kontrolki nie zapalą się po włączeniu
zapłonu, procedury te nie działają. Zatrzymać samochód na poziomej powierzchni
i
sprawdzić system w ASO sieci PEUGEOT lub w warsztacie specjalistycznym.
i ewentualnie
miga
Wyświetlenie komunikatu "
Usterka hamulca
postojowego " oraz zapalenie się następujących kontrolek: -

D
ostępne są jedynie funkcje automatycznego włączania hamulca po wyłączeniu
silnika i automatycznego zwalniania hamulca po przyspieszeniu.
-

W
łączanie/wyłączanie ręczne elektrycznego hamulca postojowego oraz
hamowanie awaryjne są niedostępne.
i ewentualnie
miga
Wyświetlenie komunikatu " Usterka akumulatora".-

W
ymaga to natychmiastowego zatrzymania samochodu z zachowaniem
niezbędnych środków ostrożności. Zatrzymać i unieruchomić samochód
(w razie potrzeby podłożyć klocek pod koło).
-

W
łączyć elektryczny hamulec postojowy przed wyłączeniem silnika.
6
Jazda

175
508_pl_Chap06_conduite_ed01-2016
Wskaźnik zmiany biegu*
Działanie
W zależności od sposobu prowadzenia
i wyposażenia pojazdu system może
zalecić zmianę o jeden lub kilka biegów.
Można postąpić zgodnie z zaleceniem bez
konieczności włączania biegów pośrednich.
Zalecenie włączenia danego biegu nie
musi być traktowane jako obowiązkowe.
Ukształtowanie drogi, warunki na drodze oraz
bezpieczeństwo są podstawowymi czynnikami
wpływającymi na wybór biegu. Kierowca
decyduje o wykonaniu wskazówek systemu.
Funkcji tej nie można wyłączyć.-

W
łączony jest trzeci bieg.
Przykład:
-

N
aciskany jest pedał przyspieszenia.
System pozwala ograniczyć zużycie paliwa poprzez zalecenie biegu jak najlepiej dostosowanego do warunków jazdy.
W przypadku automatycznej skrzyni
biegów system jest aktywny tylko
w trybie ręcznym. *
W zależności od silnika.Informacja pojawia się w zestawie wskaźników
w formie strzałki.
System dostosowuje zalecenia zmiany
biegu w zależności od warunków jazdy
(zjazd, obciążenie...) i działań kierowcy
(żądanie mocy, przyspieszanie,
hamowanie...).
System nie zaleca w żadnym wypadku:
-

w
łączenia pier wszego biegu,
-

w
łączenia biegu wstecznego.
W samochodach wyposażonych w manualną
skrzynię biegów strzałce może towarzyszyć
cyfra oznaczająca zalecany bieg.
W przypadku wersji Diesel BlueHDi 150
z manualną skrzynią biegów, w pewnych
warunkach jazdy system może zaproponować
włączenie luzu w celu przejścia silnika w stan
czuwania (tryb STOP systemu Stop & Start).
W takiej sytuacji N wyświetla się w zestawie
wskaźników. -

S
ystem może zaproponować włączenie
wyższego biegu.
6
Jazda

177
508_pl_Chap06_conduite_ed01-2016

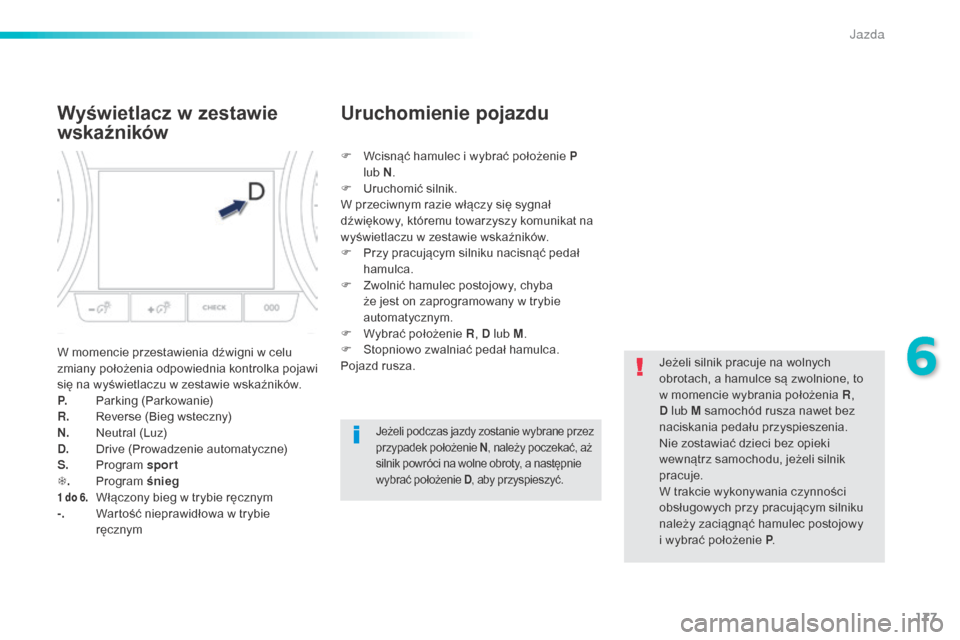

Wyświetlacz w zestawie
wskaźników
W momencie przestawienia dźwigni w celu
zmiany położenia odpowiednia kontrolka pojawi
się na wyświetlaczu w zestawie wskaźników.
P.
P
arking (Parkowanie)
R.
R

everse (Bieg wsteczny)
N.
N

eutral (Luz)
D.
D

rive (Prowadzenie automatyczne)
S.
P

rogram sport
T .

P
rogram śnieg
1 do 6. Włączony bieg w trybie ręcznym
-.
W artość nieprawidłowa w trybie
ręcznym F

W
cisnąć hamulec i wybrać położenie P
lub N
.
F
U
ruchomić silnik.
W przeciwnym razie włączy się sygnał
dźwiękowy, któremu towarzyszy komunikat na
wyświetlaczu w zestawie wskaźników.
F
P
rzy pracującym silniku nacisnąć pedał
hamulca.
F
Z
wolnić hamulec postojowy, chyba
że jest on zaprogramowany w trybie
automatycznym.
F
W
ybrać położenie R
, D lub M.
F
S
topniowo zwalniać pedał hamulca.
Pojazd rusza.
Uruchomienie pojazdu
Jeżeli silnik pracuje na wolnych
obrotach, a hamulce są zwolnione, to
w momencie wybrania położenia R ,
D lub M samochód rusza nawet bez
naciskania pedału przyspieszenia.
Nie zostawiać dzieci bez opieki
wewnątrz samochodu, jeżeli silnik
pracuje.
W trakcie wykonywania czynności
obsługowych przy pracującym silniku
należy zaciągnąć hamulec postojowy
i
wybrać położenie P .
Jeżeli podczas jazdy zostanie wybrane przez
przypadek położenie N , należy poczekać, aż
silnik powróci na wolne obroty, a następnie
wybrać położenie D , aby przyspieszyć.
6
Jazda

178
508_pl_Chap06_conduite_ed01-2016
Nigdy nie wybierać położenia N
w trakcie jazdy.
Nigdy nie wybierać położenia P lub
R
przed całkowitym zatrzymaniem
samochodu.
Tryb automatyczny
F Wybrać położenie D , aby sześć biegów
zmieniało się automatycznie .
Skrzynia biegów pracuje w takim wypadku
w
trybie samodostosowującym się bez
inter wencji kierowcy. W sposób ciągły dobiera
najlepsze przełożenie dla danego stylu jazdy,
profilu drogi oraz obciążenia samochodu.
Aby uzyskać maksymalne przyspieszenie, nie
zmieniając biegu, należy do końca wcisnąć
pedał przyspieszenia (kick down). Skrzynia
biegów automatycznie zredukuje lub utrzyma
wybrany bieg aż do momentu uzyskania
maksymalnego momentu obrotowego silnika.
W trakcie hamowania skrzynia biegów
automatycznie redukuje biegi w celu
wykorzystania hamowania silnikiem.
W momencie nagłego zdjęcia nogi z pedału
przyspieszenia skrzynia biegów zmieni
przełożenie na wyższe w celu zwiększenia
bezpieczeństwa.
Programy sport i śnieg
Sport "S"
F Nacisnąć przycisk " S" po uruchomieniu
silnika.
Skrzynia biegów automatycznie dostosowuje
się do dynamicznego stylu jazdy.
W zestawie wskaźników pojawia się
symbol S.
Śnieg " T"
F Nacisnąć przycisk "T " po uruchomieniu
silnika.
Skrzynia biegów automatycznie dostosowuje
się do jazdy na śliskiej nawierzchni.
Program ten ułatwia ruszanie i poprawia
sterowność w przypadku złej przyczepności.
W zestawie wskaźników pojawia się
symbol T.
Przywrócenie trybu
automatycznego
F W dowolnym momencie nacisnąć
ponownie wybrany przycisk ( S lub "T")
w
celu wyłączenia programu i powrotu do
trybu samodostosowującego.
Te dwa specjalne programy uzupełniają tryb
automatyczny w szczególnych warunkach
eksploatacji.
Funkcja niezależnego napędu
(jazda bez naciskania pedału
przyspieszenia)
Funkcja ta umożliwia bardziej elastyczne
manewrowanie samochodem przy niewielkiej
prędkości (parkowanie, korki…).
Gdy silnik pracuje na biegu jałowym, hamulec
jest zwolniony i wybrane jest położenie D
,
M lub R , samochód rusza w momencie
zwolnienia pedału hamulca (nawet bez
naciskania pedału przyspieszenia).
Dla własnego bezpieczeństwa, funkcja ta
włącza się tylko wtedy, gdy zostanie wciśnięty
pedał hamulca przy wyborze biegu jazdy do
przodu lub biegu wstecznego.
Wyłącza się w momencie otworzenia drzwi
kierowcy. Zamknąć drzwi, a następnie
nacisnąć pedał hamulca lub przyspieszenia,
aby ponownie włączyć funkcję.
Przy pracującym silniku nigdy nie wolno
pozostawiać dzieci w samochodzie bez
opieki.
Jazda

179
508_pl_Chap06_conduite_ed01-2016

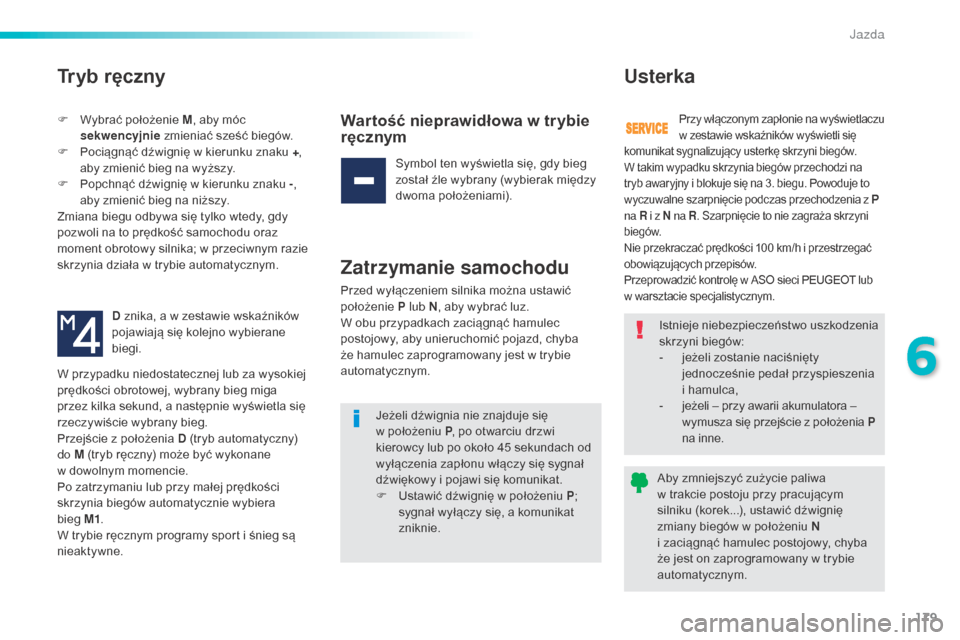

Tryb ręczny
F Wybrać położenie M, aby móc
sekwencyjnie zmieniać sześć biegów.
F

P
ociągnąć dźwignię w kierunku znaku + ,
aby zmienić bieg na wyższy.
F

P
opchnąć dźwignię w kierunku znaku - ,
aby zmienić bieg na niższy.
Zmiana biegu odbywa się tylko wtedy, gdy
pozwoli na to prędkość samochodu oraz
moment obrotowy silnika; w przeciwnym razie
skrzynia działa w trybie automatycznym.
D znika, a w zestawie wskaźników
pojawiają się kolejno wybierane
biegi.Wartość nieprawidłowa w trybie
ręcznym
Symbol ten wyświetla się, gdy bieg
został źle wybrany (wybierak między
dwoma położeniami).
Zatrzymanie samochodu
Przed wyłączeniem silnika można ustawić
położenie P lub N, aby wybrać luz.
W obu przypadkach zaciągnąć hamulec
postojowy, aby unieruchomić pojazd, chyba
że hamulec zaprogramowany jest w trybie
automatycznym.
Usterka
Przy włączonym zapłonie na wyświetlaczu
w zestawie wskaźników wyświetli się
W przypadku niedostatecznej lub za wysokiej
prędkości obrotowej, wybrany bieg miga
przez kilka sekund, a następnie wyświetla się
rzeczywiście wybrany bieg.
Przejście z położenia D (tryb automatyczny)
do M (tryb ręczny) może być wykonane
w
dowolnym momencie.
Po zatrzymaniu lub przy małej prędkości
skrzynia biegów automatycznie wybiera
bieg
M1.
W trybie ręcznym programy sport i śnieg są
nieaktywne. Istnieje niebezpieczeństwo uszkodzenia
skrzyni biegów:
-

j
eżeli zostanie naciśnięty
jednocześnie pedał przyspieszenia
i hamulca,
-
j

eżeli – przy awarii akumulatora –
wymusza się przejście z
położenia P
na inne.
Jeżeli dźwignia nie znajduje się
w położeniu P
, po otwarciu drzwi
kierowcy lub po około 45 sekundach od
wyłączenia zapłonu włączy się sygnał
dźwiękowy i pojawi się komunikat.
F

U
stawić dźwignię w położeniu P;
sygnał wyłączy się, a komunikat
zniknie. Aby zmniejszyć zużycie paliwa
w
trakcie postoju przy pracującym
silniku (korek...), ustawić dźwignię
zmiany biegów w położeniu N
i
zaciągnąć hamulec postojowy, chyba
że jest on zaprogramowany w trybie
automatycznym.
komunikat sygnalizujący usterkę skrzyni biegów.
W takim wypadku skrzynia biegów przechodzi na
tryb awaryjny i blokuje się na 3. biegu. Powoduje to
wyczuwalne szarpnięcie podczas przechodzenia z
P
na R i z N na R . Szarpnięcie to nie zagraża skrzyni
biegów.
Nie przekraczać prędkości 100 km/h i przestrzegać
obowiązujących przepisów.
Przeprowadzić kontrolę w ASO sieci PEUGEOT lub
w
warsztacie specjalistycznym.
6
Jazda

182
508_pl_Chap06_conduite_ed01-2016
System włącza się automatycznie
przy każdym ponownym rozruchu przy
użyciu klucza.
Ponowne włączenie
Nacisnąć ponownie przycisk "ECO OFF".
System znów jest aktywny; sygnalizuje to
zgaśnięcie kontrolki przełącznika i komunikat
na wyświetlaczu.
Usterka działania
W przypadku wadliwego działania systemu
kontrolka przełącznika "ECO OFF" miga,
a
następnie świeci na stałe.
Przeprowadzić kontrolę w ASO sieci PEUGEOT
lub w warsztacie specjalistycznym.
W przypadku anomalii w trybie STOP, silnik
może gasnąć: zapalają się wszystkie kontrolki
zestawu wskaźników. Należy wówczas
wyłączyć stacyjkę, a następnie uruchomić silnik
przy użyciu klucza.
Jeżeli wyłączenie nastąpiło w trybie
STOP, silnik uruchamia się natychmiast.
W dowolnym momencie nacisnąć przycisk
"ECO OFF"
, aby wyłączyć system.
Sygnalizuje to zapalenie kontrolki przełącznika,
któremu towarzyszy komunikat na ekranie.
Wyłączenie
Jazda

183
508_pl_Chap06_conduite_ed01-2016

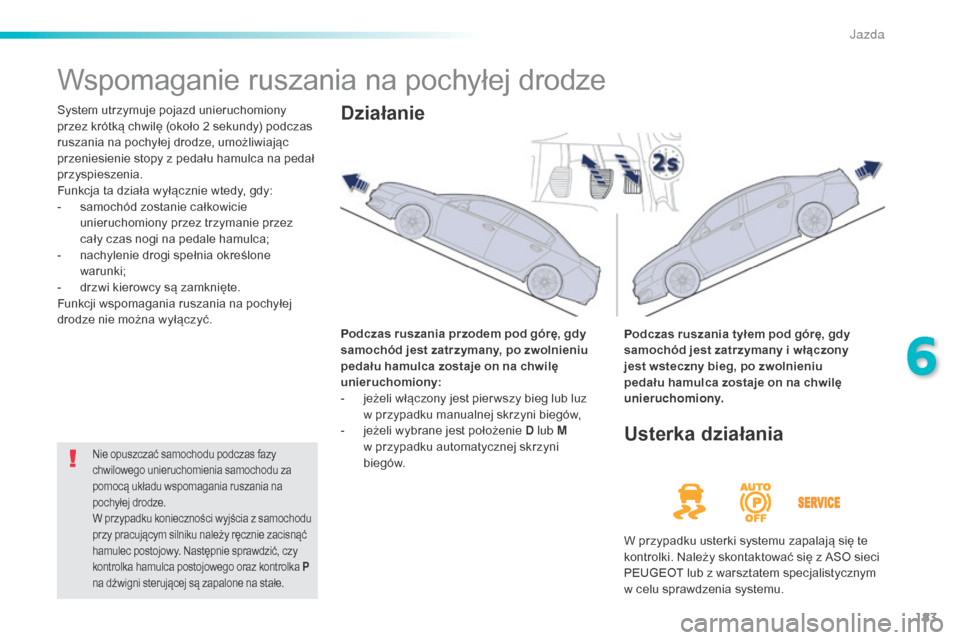

Wspomaganie ruszania na pochyłej drodze
System utrzymuje pojazd unieruchomiony
przez krótką chwilę (około 2 sekundy) podczas
ruszania na pochyłej drodze, umożliwiając
przeniesienie stopy z pedału hamulca na pedał
przyspieszenia.
Funkcja ta działa wyłącznie wtedy, gdy:
-
s
amochód zostanie całkowicie
unieruchomiony przez trzymanie przez
cały czas nogi na pedale hamulca;
-

n
achylenie drogi spełnia określone
warunki;
-

d
rzwi kierowcy są zamknięte.
Funkcji wspomagania ruszania na pochyłej
drodze nie można wyłączyć. Podczas ruszania przodem pod górę, gdy
samochód jest zatrzymany, po zwolnieniu
pedału hamulca zostaje on na chwilę
unieruchomiony:
-

j
eżeli włączony jest pier wszy bieg lub luz
w
przypadku manualnej skrzyni biegów,
-

j
eżeli wybrane jest położenie D lub M
w
przypadku automatycznej skrzyni
biegów.Działanie
Podczas ruszania tyłem pod górę, gdy
samochód jest zatrzymany i włączony
jest wsteczny bieg, po zwolnieniu
pedału hamulca zostaje on na chwilę
unieruchomiony.
Nie opuszczać samochodu podczas fazy
chwilowego unieruchomienia samochodu za
pomocą układu wspomagania ruszania na
pochyłej drodze.
W przypadku konieczności wyjścia z samochodu
przy pracującym silniku należy ręcznie zacisnąć
hamulec postojowy. Następnie sprawdzić, czy
kontrolka hamulca postojowego oraz kontrolka P
na dźwigni sterującej są zapalone na stałe.
Usterka działania
W przypadku usterki systemu zapalają się te
kontrolki. Należy skontaktować się z ASO sieci
PEUGEOT lub z warsztatem specjalistycznym
w celu sprawdzenia systemu.
6
Jazda
