2016 Peugeot 508 Manuel du propriétaire (in French)

223

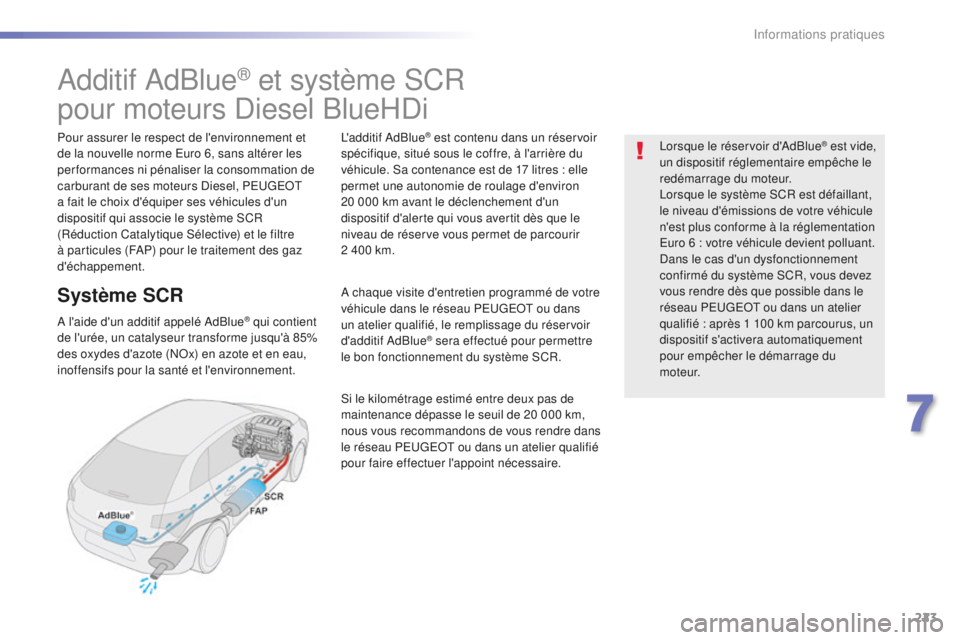

Additif AdBlue® et système SCR
pour moteurs Diesel BlueHDi
Pour assurer le respect de l'environnement et
de la nouvelle norme Euro 6, sans altérer les
performances ni pénaliser la consommation de
carburant de ses moteurs Diesel, PEUGEOT
a fait le choix d'équiper ses véhicules d'un
dispositif qui associe le système SCR
(Réduction Catalytique Sélective) et le filtre
à particules (FAP) pour le traitement des gaz
d'échappement.
Système SCR
A l'aide d'un additif appelé AdBlue® qui contient
de l'urée, un catalyseur transforme jusqu'à 85%
des oxydes d'azote (NOx) en azote et en eau,
inoffensifs pour la santé et l'environnement. L'additif AdBlue
® est contenu dans un réservoir
spécifique, situé sous le coffre, à l'arrière du
véhicule. Sa contenance est de 17
litres : elle
permet une autonomie de roulage d'environ
20

000

km avant le déclenchement d'un
dispositif d'alerte qui vous avertit dès que le
niveau de réserve vous permet de parcourir
2

400

km.
A chaque visite d'entretien programmé de votre
véhicule dans le réseau PEUGEOT ou dans
un atelier qualifié, le remplissage du réservoir
d'additif AdBlue
® sera effectué pour permettre
le bon fonctionnement du système SCR.
Si le kilométrage estimé entre deux pas de
maintenance dépasse le seuil de 20
000 km,
nous vous recommandons de vous rendre dans
le réseau PEUGEOT ou dans un atelier qualifié
pour faire effectuer l'appoint nécessaire. Lorsque le réservoir d'AdBlue
® est vide,
un dispositif réglementaire empêche le
redémarrage du moteur.
Lorsque le système SCR est défaillant,
le niveau d'émissions de votre véhicule
n'est plus conforme à la réglementation
Euro 6

: votre véhicule devient polluant.
Dans le cas d'un dysfonctionnement
confirmé du système SCR, vous devez
vous rendre dès que possible dans le
réseau PEUGEOT ou dans un atelier
qualifié

: après 1

100

km parcourus, un
dispositif s'activera automatiquement
pour empêcher le démarrage du
moteur.
7
Informations pratiques

224

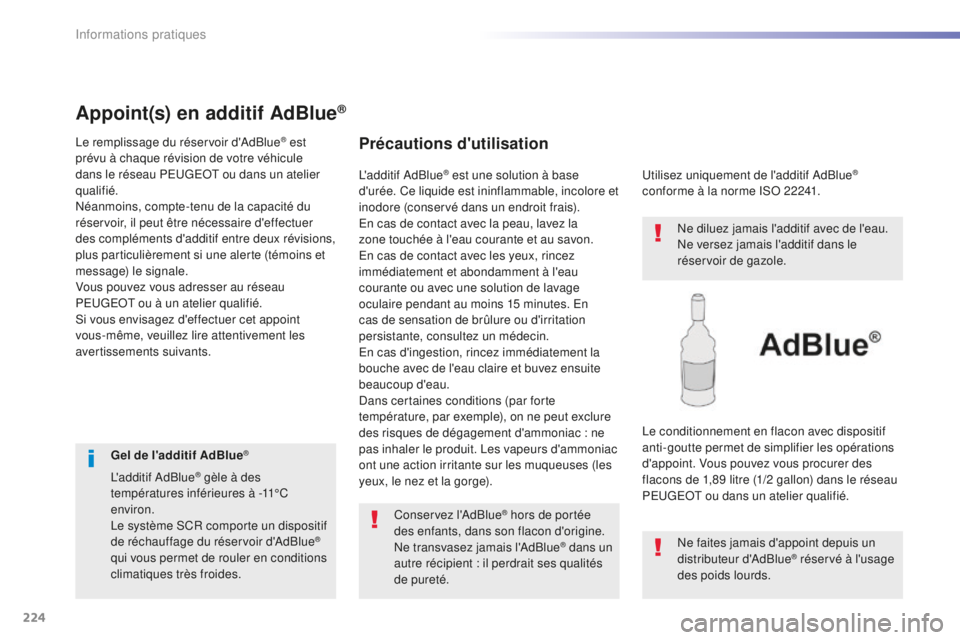

Appoint(s) en additif AdBlue®
Le remplissage du réservoir d'AdBlue® est
prévu à chaque révision de votre véhicule
dans le réseau PEUGEOT ou dans un atelier
qualifié.
Néanmoins, compte-tenu de la capacité du
réservoir, il peut être nécessaire d'effectuer
des compléments d'additif entre deux révisions,
plus particulièrement si une alerte (témoins et
message) le signale.
Vous pouvez vous adresser au réseau
PEUGEOT ou à un atelier qualifié.
Si vous envisagez d'effectuer cet appoint
vous-même, veuillez lire attentivement les
avertissements suivants.Précautions d'utilisation
Conservez l'AdBlue® hors de portée
des enfants, dans son flacon d'origine.
Ne transvasez jamais l'AdBlue
® dans un
autre récipient

: il perdrait ses qualités
de pureté. Utilisez uniquement de l'additif AdBlue
®
conforme à la norme ISO 22241.
L'additif AdBlue® est une solution à base
d'urée. Ce liquide est ininflammable, incolore et
inodore (conservé dans un endroit frais).
En cas de contact avec la peau, lavez la
zone touchée à l'eau courante et au savon.
En cas de contact avec les yeux, rincez
immédiatement et abondamment à l'eau
courante ou avec une solution de lavage
oculaire pendant au moins 15
minutes. En
cas de sensation de brûlure ou d'irritation
persistante, consultez un médecin.
En cas d'ingestion, rincez immédiatement la
bouche avec de l'eau claire et buvez ensuite
beaucoup d'eau.
Dans certaines conditions (par forte
température, par exemple), on ne peut exclure
des risques de dégagement d'ammoniac
: ne
pas inhaler le produit. Les vapeurs d'ammoniac
ont une action irritante sur les muqueuses (les
yeux, le nez et la gorge). Ne diluez jamais l'additif avec de l'eau.
Ne versez jamais l'additif dans le
réservoir de gazole.
Le conditionnement en flacon avec dispositif
anti-goutte permet de simplifier les opérations
d'appoint. Vous pouvez vous procurer des
flacons de 1,89
litre (1/2 gallon) dans le réseau
PEUGEOT ou dans un atelier qualifié.
Ne faites jamais d'appoint depuis un
distributeur d'AdBlue
® réservé à l'usage
des poids lourds.
Gel de l'additif AdBlue
®
L'additif AdBlue® gèle à des
températures inférieures à -11°C
environ.
Le système SCR comporte un dispositif
de réchauffage du réservoir d'AdBlue
®
qui vous permet de rouler en conditions
climatiques très froides.
Informations pratiques

225
Ne stockez pas les flacons d'AdBlue®
dans votre véhicule.

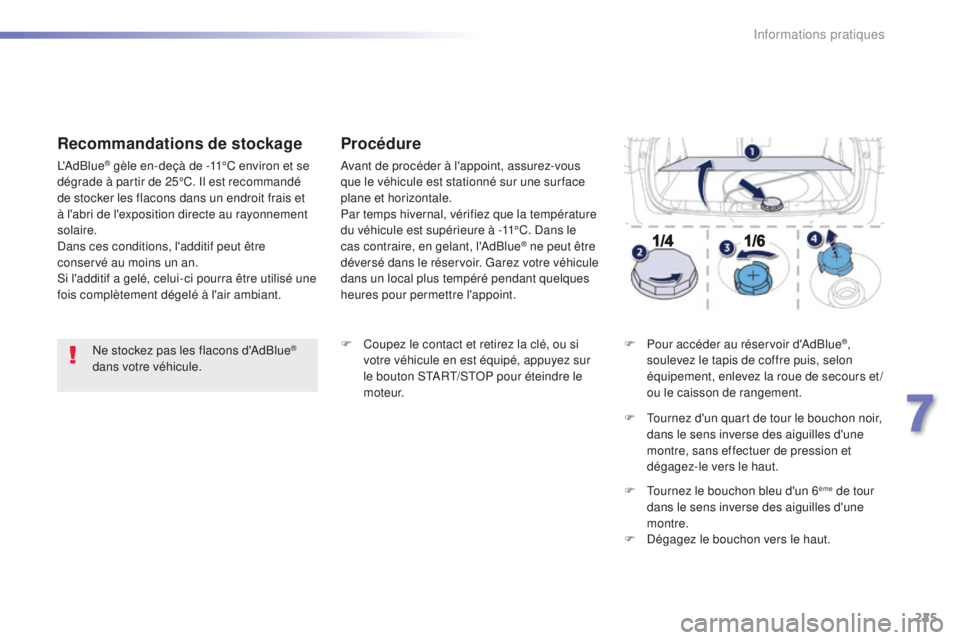

Recommandations de stockage
L'AdBlue® gèle en-deçà de -11°C environ et se
dégrade à partir de 25°C. Il est recommandé
de stocker les flacons dans un endroit frais et
à l'abri de l'exposition directe au rayonnement
solaire.
Dans ces conditions, l'additif peut être
conservé au moins un an.
Si l'additif a gelé, celui-ci pourra être utilisé une
fois complètement dégelé à l'air ambiant.
Procédure
Avant de procéder à l'appoint, assurez-vous
que le véhicule est stationné sur une sur face
plane et horizontale.
Par temps hivernal, vérifiez que la température
du véhicule est supérieure à -11°C. Dans le
cas contraire, en gelant, l'AdBlue
® ne peut être
déversé dans le réservoir. Garez votre véhicule
dans un local plus tempéré pendant quelques
heures pour permettre l'appoint.
F

C

oupez le contact et retirez la clé, ou si
votre véhicule en est équipé, appuyez sur
le bouton START/STOP pour éteindre le
moteur. F

P
our accéder au réservoir d'AdBlue
®,
soulevez le tapis de coffre puis, selon
équipement, enlevez la roue de secours et /
ou le caisson de rangement.
F

T

ournez d'un quart de tour le bouchon noir,
dans le sens inverse des aiguilles d'une
montre, sans effectuer de pression et
dégagez-le vers le haut.
F

T

ournez le bouchon bleu d'un 6
ème de tour
dans le sens inverse des aiguilles d'une
montre.
F

D

égagez le bouchon vers le haut.
7
Informations pratiques

226

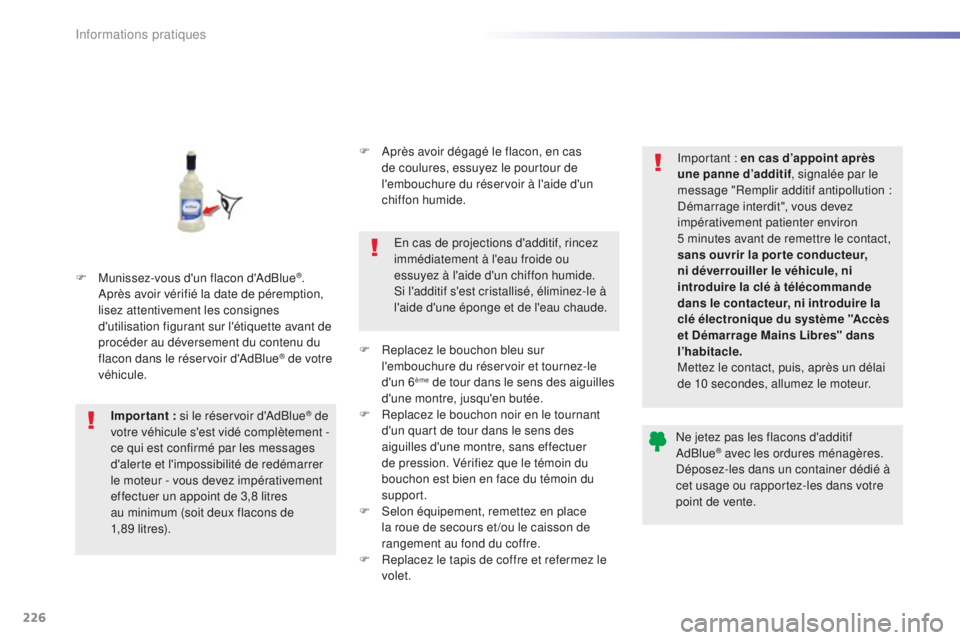

F Munissez-vous d'un flacon d'AdBlue®.
Après avoir vérifié la date de péremption,
lisez attentivement les consignes
d'utilisation figurant sur l'étiquette avant de
procéder au déversement du contenu du
flacon dans le réservoir d'AdBlue
® de votre
véhicule.
Important


: si le réservoir d'AdBlue
® de
votre véhicule s'est vidé complètement -
ce qui est confirmé par les messages
d'alerte et l'impossibilité de redémarrer
le moteur - vous devez impérativement
effectuer un appoint de 3,8

litres
au minimum (soit deux flacons de
1, 8 9


li t r e s). F

A
près avoir dégagé le flacon, en cas
de coulures, essuyez le pourtour de
l'embouchure du réservoir à l'aide d'un
chiffon humide.
En cas de projections d'additif, rincez
immédiatement à l'eau froide ou
essuyez à l'aide d'un chiffon humide.
Si l'additif s'est cristallisé, éliminez-le à
l'aide d'une éponge et de l'eau chaude.
F
R
eplacez le bouchon bleu sur
l'embouchure du réservoir et tournez-le
d'un 6
ème de tour dans le sens des aiguilles
d'une montre, jusqu'en butée.
F

R

eplacez le bouchon noir en le tournant
d'un quart de tour dans le sens des
aiguilles d'une montre, sans effectuer
de pression. Vérifiez que le témoin du
bouchon est bien en face du témoin du
support.
F

Selon

équipement, remettez en place
la roue de secours et /ou le caisson de
rangement au fond du coffre.
F

R

eplacez le tapis de coffre et refermez le
volet. Important : en cas d’appoint après
une panne d’additif
, signalée par le
message "Remplir additif antipollution

:
Démarrage interdit", vous devez
impérativement patienter environ
5 minutes avant de remettre le contact,
sans ouvrir la porte conducteur,
ni déverrouiller le véhicule, ni
introduire la clé à télécommande
dans le contacteur, ni introduire la
clé électronique du système "Accès
et Démarrage Mains Libres" dans
l’habitacle.
Mettez le contact, puis, après un délai
de 10 secondes, allumez le moteur.
Ne jetez pas les flacons d'additif
AdBlue
® avec les ordures ménagères.
Déposez-les dans un container dédié à
cet usage ou rapportez-les dans votre
point de vente.
Informations pratiques

227

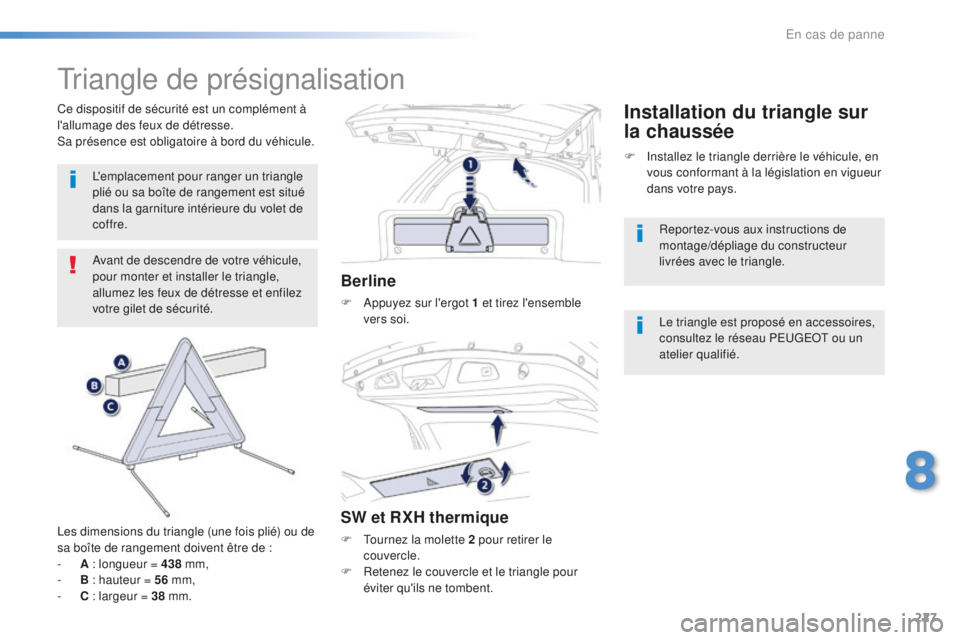

Triangle de présignalisation
Avant de descendre de votre véhicule,
pour monter et installer le triangle,
allumez les feux de détresse et enfilez
votre gilet de sécurité.
Les dimensions du triangle (une fois plié) ou de
sa boîte de rangement doivent être de :
-

A

: longueur = 438 mm,
-

B

: hauteur = 56 mm,
-

C

: largeur = 38 mm.
Berline
F Appuyez sur l'ergot 1 et tirez l'ensemble
vers soi.
SW et RXH thermique
F Tournez la molette 2 pour retirer le couvercle.
F

R
etenez le couvercle et le triangle pour
éviter qu'ils ne tombent. F

I
nstallez le triangle derrière le véhicule, en
vous conformant à la législation en vigueur
dans votre pays.
Le triangle est proposé en accessoires,
consultez le réseau PEUGEOT ou un
atelier qualifié.
Installation du triangle sur
la chausséeCe dispositif de sécurité est un complément à
l'allumage des feux de détresse.
Sa présence est obligatoire à bord du véhicule. L'emplacement pour ranger un triangle
plié ou sa boîte de rangement est situé
dans la garniture intérieure du volet de
coffre. Reportez-vous aux instructions de
montage/dépliage du constructeur
livrées avec le triangle.
8
En cas de panne

228
Pour les véhicules équipés d'un moteur Diesel,
en cas de panne sèche, il est nécessaire de
réamorcer le circuit de carburant.
Pour toutes versions hors BlueHDi, reportez-
vous au dessin du sous-capot moteur
correspondant.

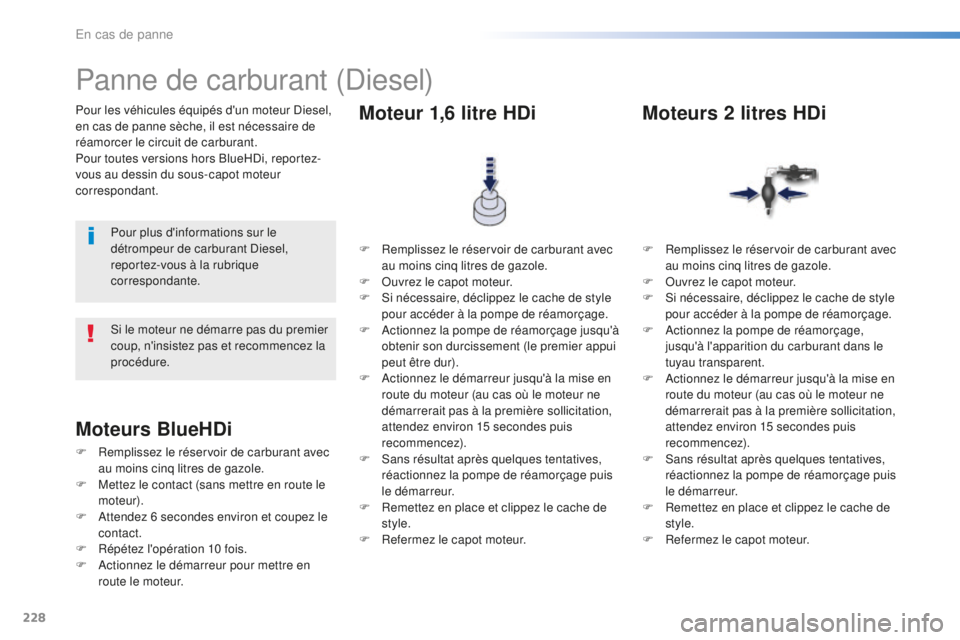

Panne de carburant (Diesel)
Pour plus d'informations sur le
détrompeur de carburant Diesel,
reportez-vous à la rubrique
correspondante.F

R
emplissez le réservoir de carburant avec
au moins cinq litres de gazole.
F

O
uvrez le capot moteur.
F

S
i nécessaire, déclippez le cache de style
pour accéder à la pompe de réamorçage.
F

A
ctionnez la pompe de réamorçage jusqu'à
obtenir son durcissement (le premier appui
peut être dur).
F

A
ctionnez le démarreur jusqu'à la mise en
route du moteur (au cas où le moteur ne
démarrerait pas à la première sollicitation,
attendez environ 15 secondes puis
recommencez).
F

S
ans résultat après quelques tentatives,
réactionnez la pompe de réamorçage puis
le démarreur.
F

R
emettez en place et clippez le cache de
style.
F

R
efermez le capot moteur.
Moteur 1,6 litre HDi
F Remplissez le réservoir de carburant avec au moins cinq litres de gazole.
F

O
uvrez le capot moteur.
F

S
i nécessaire, déclippez le cache de style
pour accéder à la pompe de réamorçage.
F

A
ctionnez la pompe de réamorçage,
jusqu'à l'apparition du carburant dans le
tuyau transparent.
F

A
ctionnez le démarreur jusqu'à la mise en
route du moteur (au cas où le moteur ne
démarrerait pas à la première sollicitation,
attendez environ 15 secondes puis
recommencez).
F

S
ans résultat après quelques tentatives,
réactionnez la pompe de réamorçage puis
le démarreur.
F

R
emettez en place et clippez le cache de
style.
F

R
efermez le capot moteur.
Moteurs 2 litres HDi
Si le moteur ne démarre pas du premier
coup, n'insistez pas et recommencez la
procédure.
Moteurs BlueHDi
F Remplissez le réservoir de carburant avec au moins cinq litres de gazole.
F

M
ettez le contact (sans mettre en route le
moteur).
F

A
ttendez 6 secondes environ et coupez le
contact.
F

R
épétez l'opération 10 fois.
F

A
ctionnez le démarreur pour mettre en
route le moteur.
En cas de panne

229

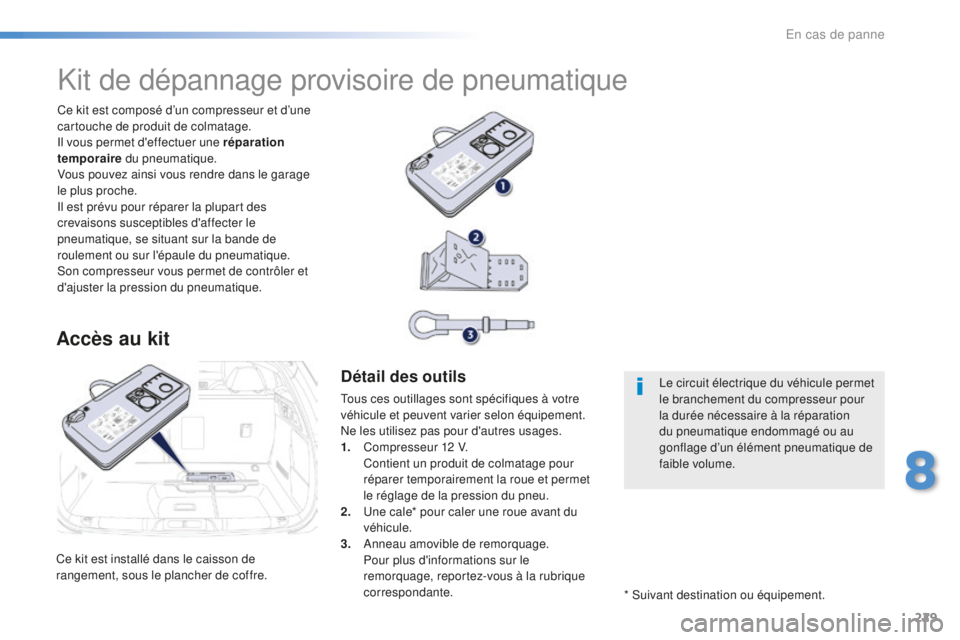

Ce kit est installé dans le caisson de
rangement, sous le plancher de coffre.Ce kit est composé d’un compresseur et d’une
cartouche de produit de colmatage.
Il vous permet d'effectuer une réparation
temporaire
du pneumatique.
Vous pouvez ainsi vous rendre dans le garage
le plus proche.
Il est prévu pour réparer la plupart des
crevaisons susceptibles d'affecter le
pneumatique, se situant sur la bande de
roulement ou sur l'épaule du pneumatique.
Son compresseur vous permet de contrôler et
d'ajuster la pression du pneumatique.
Kit de dépannage provisoire de pneumatique
Accès au kit
Détail des outils
Tous ces outillages sont spécifiques à votre
véhicule et peuvent varier selon équipement.
Ne les utilisez pas pour d'autres usages.
1.
C

ompresseur 12 V.
C

ontient un produit de colmatage pour
réparer temporairement la roue et permet
le réglage de la pression du pneu.
2.
U

ne cale* pour caler une roue avant du
véhicule.
3.
A

nneau amovible de remorquage.
P

our plus d'informations sur le
remorquage, reportez-vous à la rubrique
correspondante. * Suivant destination ou équipement.Le circuit électrique du véhicule permet
le branchement du compresseur pour
la durée nécessaire à la réparation
du pneumatique endommagé ou au
gonflage d’un élément pneumatique de
faible volume.
8
En cas de panne

230

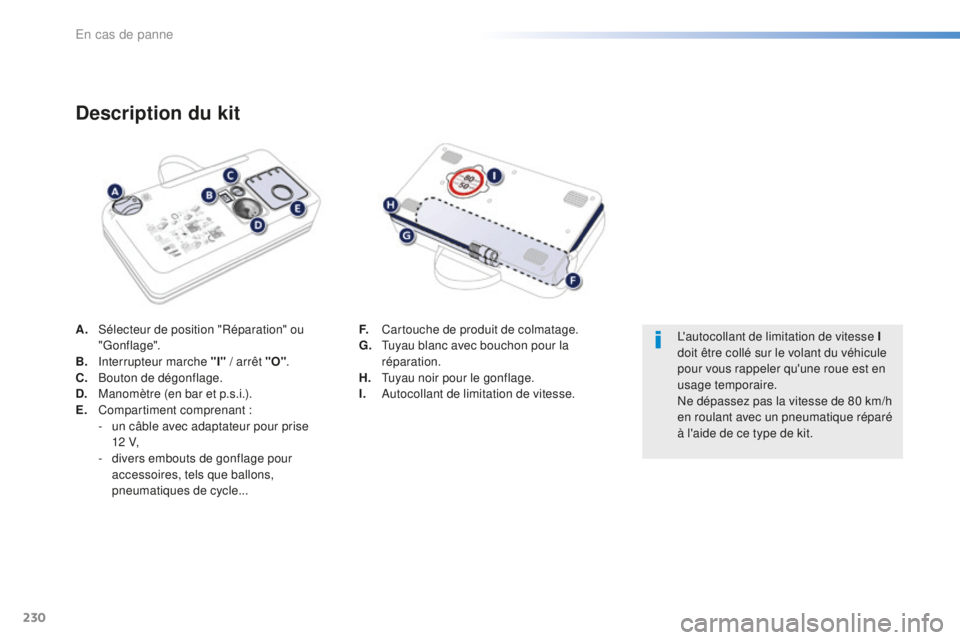

A. Sélecteur de position "Réparation" ou "Gonflage".
B.
In

terrupteur marche "I" / arrêt "O".
C.
B

outon de dégonflage.
D.
M

anomètre (en bar et p.s.i.).
E.
C

ompartiment comprenant :
-

u
n câble avec adaptateur pour prise
12


V,
-

d
ivers embouts de gonflage pour
accessoires, tels que ballons,
pneumatiques de cycle...
Description du kit
F. Cartouche de produit de colmatage.
G. T uyau blanc avec bouchon pour la
réparation.
H.
T

uyau noir pour le gonflage.
I.
A

utocollant de limitation de vitesse. L'autocollant de limitation de vitesse I
doit être collé sur le volant du véhicule
pour vous rappeler qu'une roue est en
usage temporaire.
Ne dépassez pas la vitesse de 80 km/h
en roulant avec un pneumatique réparé
à l'aide de ce type de kit.
En cas de panne
