2016 PEUGEOT 5008 ECU

249
5008_hr_Chap10_infos-pratiques_ed01-2015
Vuča vašeg vozila
F Skinite poklopac na prednjem braniku pritiskom na njegov donji dio.
F

D
o kraja zavrnite prsten za vuču.
F

P
ostavite motku za vuču.
F

N
a svojem vozilu upalite četiri žmigavca. F
S kinite poklopac na stražnjem braniku
pritiskom na njegov donji dio.
F

D
o kraja zavrnite prsten za vuču.
F

P
ostavite motku za vuču.
F

N
a vozilu koje vučete upalite četiri
žmigavca.
Vuča drugog vozila
Postavite ručicu mjenjača u neutralan
položaj (položaj N upravljanog mjenjača
ili automatskog mjenjača).
Nepoštivanje ove posebnosti može
prouzročiti oštećenja nekih sklopova
(kočnice, prijenos snage) i izostanak
djelovanja servo uređaja kočnica nakon
narednog pokretanja motora.
Opća pravila
Pridržavajte se važećih propisa u vašoj
zemlji.
Provjerite da je težina vučnog vozila
veća od težine vučenog vozila.
Vozač mora ostati za upravljačem u
vučenom vozilu i mora imati važeću
vozačku dozvolu.
Prilikom vuče sa sva četiri kotača na
tlu, uvijek treba koristiti homologiranu
motku za vuču; užad i remenje su
zabranjeni.
Vučno vozilo mora se postupno
pokretati.
Ako je u vučenom vozilu ugašen motor,
servo uređaji kočnica i upravljača ne
djeluju.
U sljedećim slučajevima obavezno se
treba obratiti profesionalnoj vučnoj službi:
-

u s
lučaju kvara vozila na autocesti
ili na brzoj prometnici,
-

z
a vozilo s četiri pogonska kotača,
-

a
ko se ručica mjenjača ne može
postaviti u neutralan položaj, ako
se obruč upravljača ne može
osloboditi i ako se ručna kočnica ne
može otpustiti,
-

z
a vuču vozila sa samo dva kotača
na tlu,
-

a
ko homologirana motka za vuču
nije na raspolaganju...
10
Praktične informacije

251
5008_hr_Chap10_infos-pratiques_ed01-2015
Kad je kugla postavljena, ona može
ometati potpuno otvaranje donjeg
poklopca prtljažnika.
Pazite da poklopac prtljažnika ne dođe
u kontakt s kuglom.
F

O

tkvačite i skinite zaštitni poklopac
okretanjem udesno.

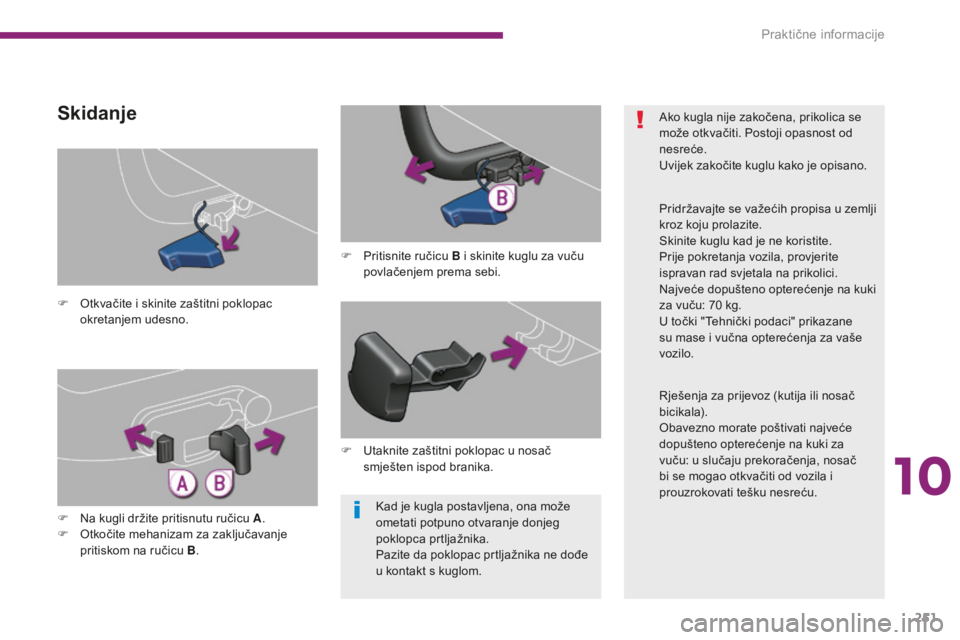

Skidanje
F Pritisnite ručicu B i skinite kuglu za vuču povlačenjem prema sebi.
F

N

a kugli držite pritisnutu ručicu A .
F

O

tkočite mehanizam za zaključavanje
pritiskom na ručicu B. F

U
taknite zaštitni poklopac u nosač
smješten ispod branika. Ako kugla nije zakočena, prikolica se
može otkvačiti. Postoji opasnost od
nesreće.
Uvijek zakočite kuglu kako je opisano.
Pridržavajte se važećih propisa u zemlji
kroz koju prolazite.
Skinite kuglu kad je ne koristite.
Prije pokretanja vozila, provjerite
ispravan rad svjetala na prikolici.
Najveće dopušteno opterećenje na kuki
za vuču: 70
kg.
U točki "Tehnički podaci" prikazane
su mase i vučna opterećenja za vaše
vozilo.
Rješenja za prijevoz (kutija ili nosač
bicikala).
Obavezno morate poštivati najveće
dopušteno opterećenje na kuki za
vuču: u slučaju prekoračenja, nosač
bi se mogao otkvačiti od vozila i
prouzrokovati tešku nesreću.
10
Praktične informacije

273
5008_hr_Chap12b_RT6-2-8_ed01-2015
Sustav je tako kodiran da može raditi samo u vašem
vozilu.
WIP Nav+
01 Prvi koraci - Upravljačka ploča
Radi sigurnosti, radnje koje zahtijevaju veću pažnju
vozač smije obavljati samo kad je vozilo zaustavljeno.
Kad je motor ugašen, sustav se isključuje nakon
prelaska u štedljiv način rada, kako se akumulator ne bi
ispraznio.
SADRŽAJ
02
T
ipke na obruču upravljača
03

Općenito
o načinu rada
04

Navigacija
- Navođenje
05

Prometne
obavijesti
06

T
elefoniranje
07

Radio
08


Čitači
glazbenih medija
09

Ugađanje
zvuka
10

Konfigu
racija
11

Shemats
ki prikaz ekrana str.
str.
str.
str.
str.
str.
str.
str.
str.
str.
str.
274
276
277
279
292
295
305
310
316
317
318
Navigacija GPS
Multimedijski autoradio
Telefon Bluetooth
®
Česta pitanja
str. 322

02
276
5008_hr_Chap12b_RT6-2-8_ed01-2015

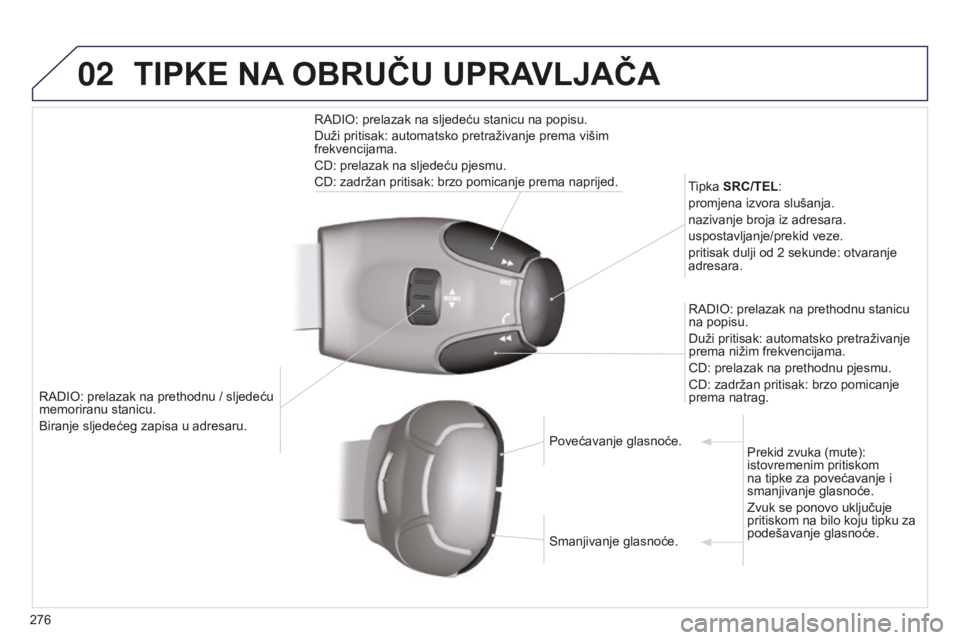

RADIO: prelazak na prethodnu / sljedeću
memoriranu stanicu.
Biranje sljedećeg zapisa u adresaru.Tipka SRC/TEL:
promjena izvora slušanja.
nazivanje broja iz adresara.
uspostavljanje/prekid veze.
pritisak dulji od 2
sekunde: otvaranje
adresara.
RADIO: prelazak na prethodnu stanicu
na popisu.
Duži pritisak: automatsko pretraživanje
prema nižim frekvencijama.
CD: prelazak na prethodnu pjesmu.
CD: zadržan pritisak: brzo pomicanje
prema natrag.
RADIO: prelazak na sljedeću stanicu na popisu.
Duži pritisak: automatsko pretraživanje prema višim
frekvencijama.
CD: prelazak na sljedeću pjesmu.
CD: zadržan pritisak: brzo pomicanje prema naprijed.
Povećavanje glasnoće.
Smanjivanje glasnoće.Prekid zvuka (mute):
istovremenim pritiskom
na tipke za povećavanje i
smanjivanje glasnoće.
Zvuk se ponovo uključuje
pritiskom na bilo koju tipku za
podešavanje glasnoće.
TIPKE NA
OBRUČU UPRAVLJAČA

06
296
5008_hr_Chap12b_RT6-2-8_ed01-2015
TELEFONIRANJE
Združivanje Bluetooth® mobitela
Prvo spajanjeKako združivanje Bluetooth mobitela s kompletom za telefoniranje
bez ruku u sustavu autoradija zahtijeva veću pažnju, radi sigurnosti,
vozač taj postupak smije obavljati samo kad je vozilo zaustavljeno.
U izborniku Bluetooth u mobitelu, izaberite ime
"Peugeot" na popisu otkrivenih uređaja. Pritisnite ovu tipku.
Označite " Bluetooth functions "
(Bluetooth funkcije) i potvrdite.
Označite " Peripherals search "
(traženje perifernih uređaja) i potvrdite.
Prikazuje se popis otkrivenih perifernih
uređaja. Pričekajte dok tipka " Connect "
(spajanje) ne postane aktivna.
Kompatibilnost mobitela možete provjeriti na adresi www.peugeot.
hr (usluge).
Uključite funkciju Bluetooth u mobitelu i provjerite u
konfiguraciji da je telefon "vidljiv svima".
Kratak postupak iz mobitela
Upišite u mobitel kod od najmanje 4

znamenke i
potvrdite.
Upišite isti kod u sustav, označite "OK"
i potvrdite. Postupak iz sustava

329
5008_HR_CHAP12C_RD45_ED01_2015
WIP Sound
Vaš WIP Sound je tako kodiran da može raditi samo u
vašem vozilu.
Radi sigurnosti, radnje koje zahtijevaju veću pažnju
vozač smije obavljati samo kad je vozilo zaustavljeno.
Autoradio se može isključiti nekoliko minuta nakon
gašenja motora, kako se ne bi ispraznio akumulator.
Autoradio / Bluetooth®
01 Prvi koraci
02
Sklopka ispod obruča upravljača
03 Glavni izbornik
04
Audio
05


USB
čitač - WIP Plug
06

WIP
Bluetooth
07

Shematski
prikaz ekrana
Česta pitanja str.
str.
str.
str.
str.
str.
str.
str.
330
331
332
333
336
339
342
347
SADRŽAJ

01
330
5008_HR_CHAP12C_RD45_ED01_2015

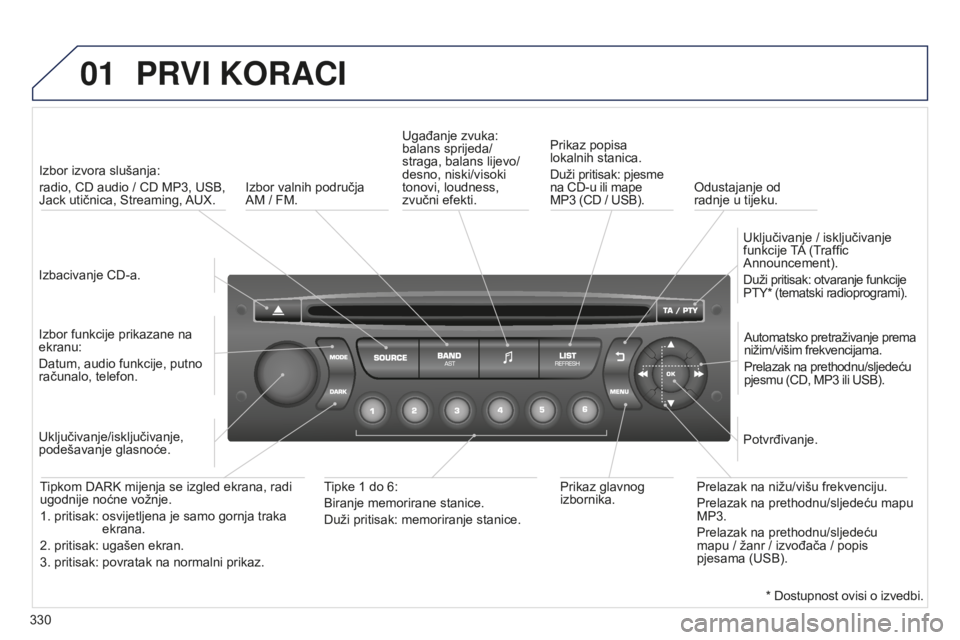

PRVI KORACI
Izbacivanje CD-a.Izbor izvora slušanja:
radio, CD audio / CD MP3, USB,
Jack utičnica, Streaming, AUX.
Izbor funkcije prikazane na
ekranu:
Datum, audio funkcije, putno
računalo, telefon. Automatsko pretraživanje prema
nižim/višim frekvencijama.
Prelazak na prethodnu/sljedeću
pjesmu (CD, MP3
ili USB).
Ugađanje zvuka:
balans sprijeda/
straga, balans lijevo/
desno, niski/visoki
tonovi, loudness,
zvučni efekti.
Prikaz popisa
lokalnih stanica.
Duži pritisak: pjesme
na CD-u ili mape
MP3 (CD / USB).
Uključivanje / isključivanje
funkcije TA (Traffic
Announcement).
Duži pritisak: otvaranje funkcije
PTY* (tematski radioprogrami).
Prikaz glavnog
izbornika.
Tipkom DARK mijenja se izgled ekrana, radi
ugodnije noćne vožnje.
1. pritisak:

osvijetljena je samo gornja traka
ekrana.
2. pritisak: ugašen ekran.
3. pritisak: povratak na normalni prikaz.
Uključivanje/isključivanje,
podešavanje glasnoće.
T

ipke 1 do 6:
Biranje memorirane stanice.
Duži pritisak: memoriranje stanice. Prelazak na nižu/višu frekvenciju.
Prelazak na prethodnu/sljedeću mapu
MP3.
Prelazak na prethodnu/sljedeću
mapu / žanr / izvođača / popis
pjesama (USB).Potvrđivanje.
Izbor valnih područja
AM / FM.
Odustajanje od
radnje u tijeku.
* Dostupnost ovisi o izvedbi.

02
331
5008_HR_CHAP12C_RD45_ED01_2015

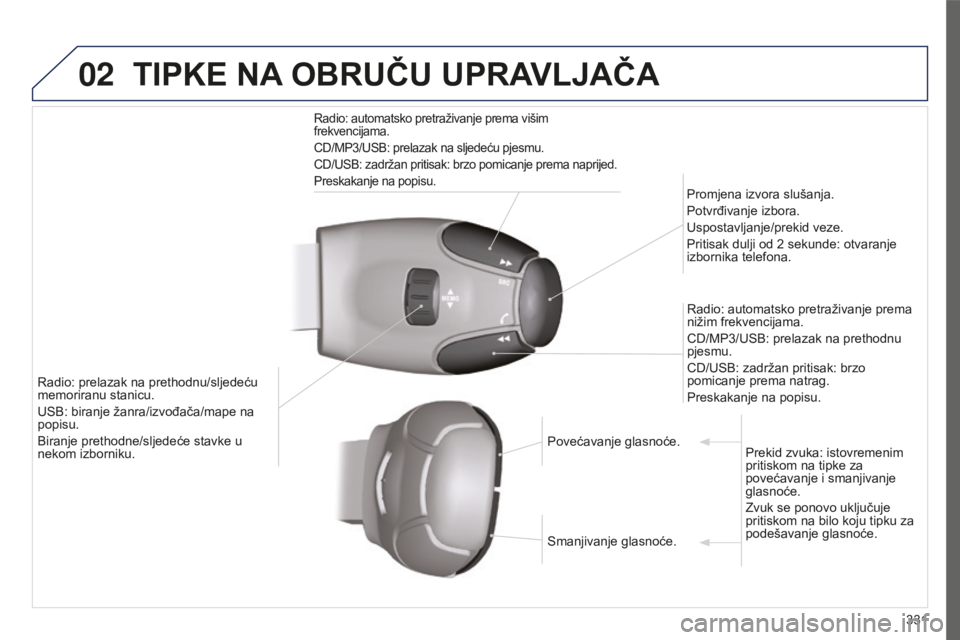

TIPKE NA OBRUČU UPRAVLJAČA
Radio: automatsko pretraživanje prema višim
frekvencijama.
CD/MP3/USB: prelazak na sljedeću pjesmu.
CD/USB: zadržan pritisak: brzo pomicanje prema naprijed.
Preskakanje na popisu.
Promjena izvora slušanja.
Potvrđivanje izbora.
Uspostavljanje/prekid veze.
Pritisak dulji od 2
sekunde: otvaranje
izbornika telefona.
Radio: automatsko pretraživanje prema
nižim frekvencijama.
CD/MP3/USB: prelazak na prethodnu
pjesmu.
CD/USB: zadržan pritisak: brzo
pomicanje prema natrag.
Preskakanje na popisu.
Radio: prelazak na prethodnu/sljedeću
memoriranu stanicu.
USB: biranje žanra/izvođača/mape na
popisu.
Biranje prethodne/sljedeće stavke u
nekom izborniku.
Povećavanje glasnoće.
Smanjivanje glasnoće.Prekid zvuka: istovremenim
pritiskom na tipke za
povećavanje i smanjivanje
glasnoće.
Zvuk se ponovo uključuje
pritiskom na bilo koju tipku za
podešavanje glasnoće.
