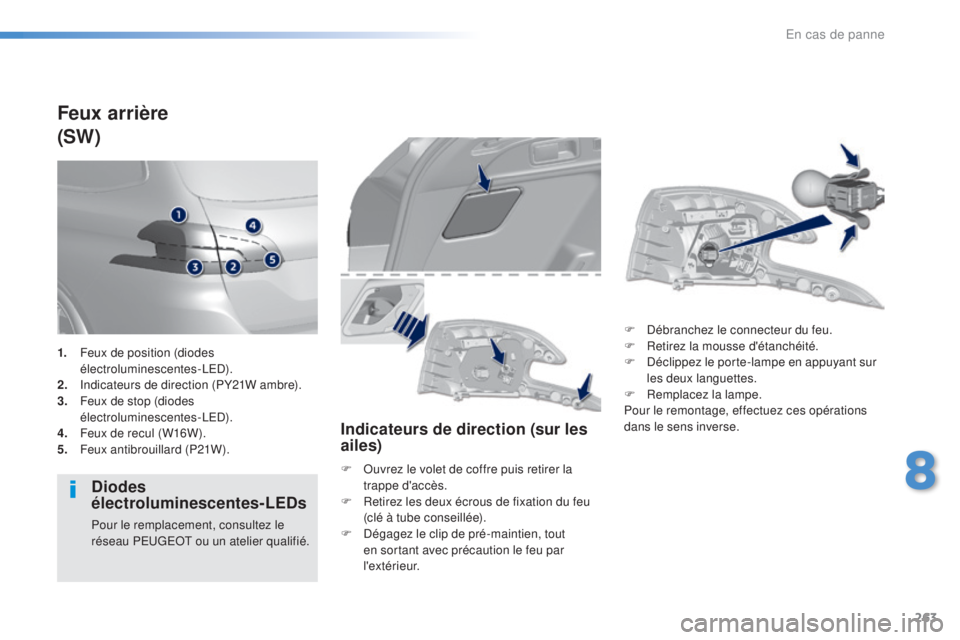

Feux arrière
(SW)
Diodes
électroluminescentes-LEDs
Pour le remplacement, consultez le
réseau PEUGEOT ou un atelier qualifié.
Indicateurs de direction (sur les
ailes)
F Ouvrez le volet de coffre puis retirer la trappe d'accès.
F

R
etirez les deux écrous de fixation du feu
(clé à tube conseillée).
F

D
égagez le clip de pré-maintien, tout
en sortant avec précaution le feu par
l 'ex t é r i e u r. F

D
ébranchez le connecteur du feu.
F
R
etirez la mousse d'étanchéité.
F
D
éclippez le porte-lampe en appuyant sur
les deux languettes.
F
R
emplacez la lampe.
Pour le remontage, effectuez ces opérations
dans le sens inverse.
1.
F

eux de position (diodes
électroluminescentes-LED).
2.
In

dicateurs de direction (PY21W ambre).
3.
F

eux de stop (diodes
électroluminescentes-LED).
4.
F

eux de recul (W16W).
5.
F

eux antibrouillard (P21W).
8
En cas de panne

264

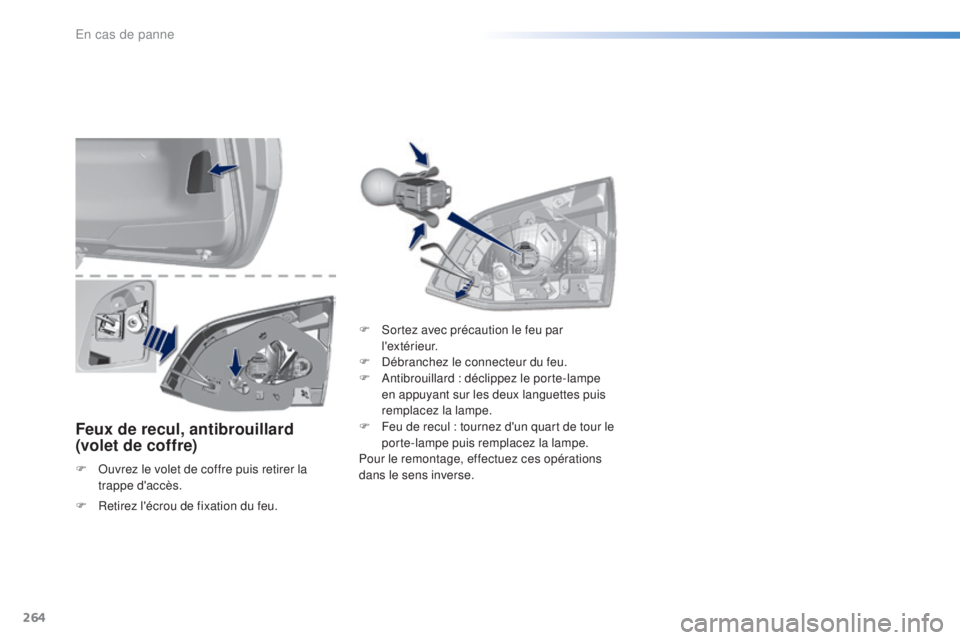

Feux de recul, antibrouillard
(volet de coffre)
F Ouvrez le volet de coffre puis retirer la trappe d'accès. F

S
ortez avec précaution le feu par
l 'ex t é r i e u r.
F
D
ébranchez le connecteur du feu.
F
A
ntibrouillard : déclippez le porte-lampe
en appuyant sur les deux languettes puis
remplacez la lampe.
F
F
eu de recul : tournez d'un quart de tour le
porte-lampe puis remplacez la lampe.
Pour le remontage, effectuez ces opérations
dans le sens inverse.
F

R
etirez l'écrou de fixation du feu.
En cas de panne

265
Pour le remplacement de ce type de feu,
consultez le réseau PEUGEOT ou un atelier
qualifié.

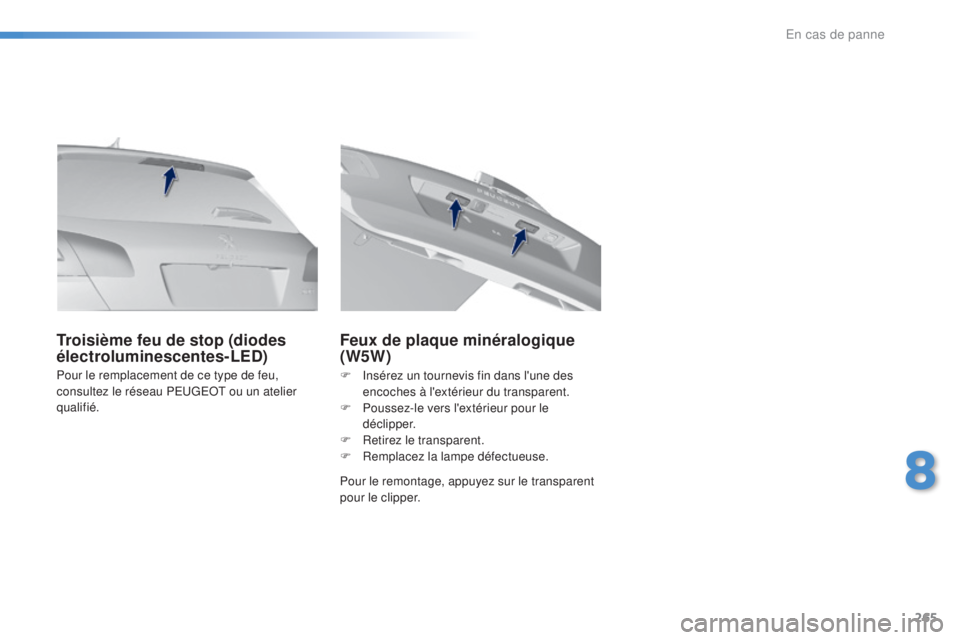

Troisième feu de stop (diodes
électroluminescentes-LED)Feux de plaque minéralogique
(W5W)
Pour le remontage, appuyez sur le transparent
pour le clipper. F
I
nsérez un tournevis fin dans l'une des
encoches à l'extérieur du transparent.
F
P
oussez-le vers l'extérieur pour le
déclipper.
F
R
etirez le transparent.
F
R
emplacez la lampe défectueuse.
8
En cas de panne

266
F Déclippez le couvercle en tirant la partie supérieure gauche, puis droite.
F

D
égagez complètement le couvercle et
retournez-le.
Accès à l'outillage
Avant de remplacer un fusible, il est
nécessaire :
F

d
e connaître la cause de la panne et d'y
remédier,
F

d
'arrêter tous les consommateurs
électriques,
F

d
'immobiliser le véhicule et de couper le
contact,
F

de
repérer le fusible défectueux à l'aide
des tableaux d'affectation et des schémas
présentés dans les pages suivantes.
Remplacement d'un fusible
Bon Mauvais
Le remplacement d'un fusible non
mentionné dans les tableaux ci-après
pourrait entraîner un dysfonctionnement
grave sur votre véhicule. Consultez le
réseau PEUGEOT ou un atelier qualifié. Pince
Changement d'un fusible
Pour intervenir sur un fusible, il est impératif :
F
d 'utiliser la pince spéciale pour extraire le
fusible de son logement et vérifier l'état de
son filament,
F

de
toujours remplacer le fusible défectueux
par un fusible d'intensité équivalente
(même couleur) ; une intensité différente
peut provoquer un dysfonctionnement
(risque d'incendie).
Si la panne se reproduit peu après le
changement du fusible, faites vérifier
l'équipement électrique par le réseau
PEUGEOT ou par un atelier qualifié.
F

E

xtrayez la pince au dos du couvercle
auquel elle est fixée.
La pince d'extraction est fixée au dos du
couvercle de la boîte à fusibles de planche de
bord.
En cas de panne

267
PEUGEOT décline toute responsabilité
pour les frais occasionnés par la
remise en état de votre véhicule ou
les dysfonctionnements résultant de
l'installation d'accessoires auxiliaires
non fournis, non recommandés par
PEUGEOT et non installés selon ses
prescriptions, en particulier lorsque
la consommation de l'ensemble des
appareils supplémentaires branchés
dépasse 10 milliampères.Installation d'accessoires
électriques
Le circuit électrique de votre véhicule
est conçu pour fonctionner avec les
équipements de série ou optionnels.
Avant d'installer d'autres équipements
ou accessoires électriques sur
votre véhicule, consultez le réseau
PEUGEOT ou un atelier qualifié.
8
En cas de panne

268
Fusibles dans la planche de
bord
La boîte à fusibles est placée dans la partie
inférieure de la planche de bord (côté gauche).Fusible
N° Intensité
(A) Fonctions
F4 5Appels d'urgence et d'assistance.
F6 A ou B 15Autoradio, écran tactile, lecteur CD, navigation.
F11 5Système "Accès et Démarrage Mains Libres"
F13 10Prise accessoires 12 V avant.
F14 10Prise accessoires 12 V coffre.
F16 3Éclairage boîte à gants, plafonnier arrière.
F17 3Éclairage miroir de courtoisie, plafonnier avant.
F19 5Combiné.
F21 10Écran multifonctions, climatisation.
F22 5Caméra de recul, aide au stationnement.
F24 3Capteur de pluie et de luminosité.
F25 5Airbags.
F28 A ou B 15Autoradio (+ batterie).
F30 20Essuie-vitre arrière.
F31 30Serrures.
F32 10Amplificateur Hi-fi.
F33 3Mémorisation des positions de conduite.
F34 5Direction assistée électrique.
F35 3Affichage du non bouclage des ceintures.
Accès aux fusibles
F Déclippez le couvercle en tirant la partie
supérieure gauche, puis droite.
Version 1 (Full)
En cas de panne

269

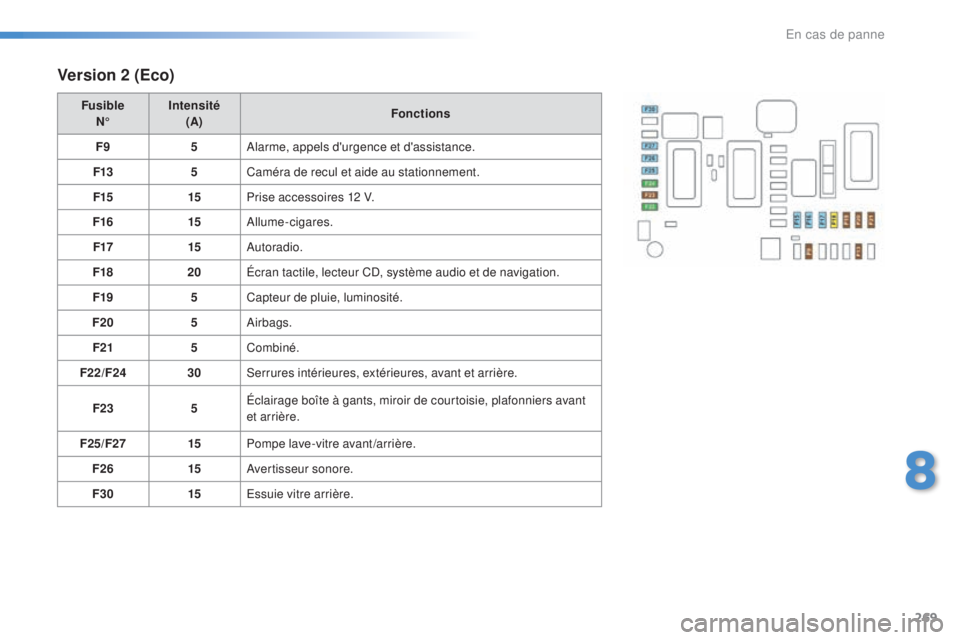

Version 2 (Eco)
FusibleN° Intensité
(A) Fonctions
F9 5Alarme, appels d'urgence et d'assistance.
F13 5Caméra de recul et aide au stationnement.
F15 15Prise accessoires 12 V.
F16 15Allume-cigares.
F17 15Autoradio.
F18 20Écran tactile, lecteur CD, système audio et de navigation.
F19 5Capteur de pluie, luminosité.
F20 5Airbags.
F21 5Combiné.
F22/F24 30Serrures intérieures, extérieures, avant et arrière.
F23 5Éclairage boîte à gants, miroir de courtoisie, plafonniers avant
et arrière.
F25/F27 15Pompe lave-vitre avant/arrière.
F26 15Avertisseur sonore.
F30 15Essuie vitre arrière.
8
En cas de panne

270

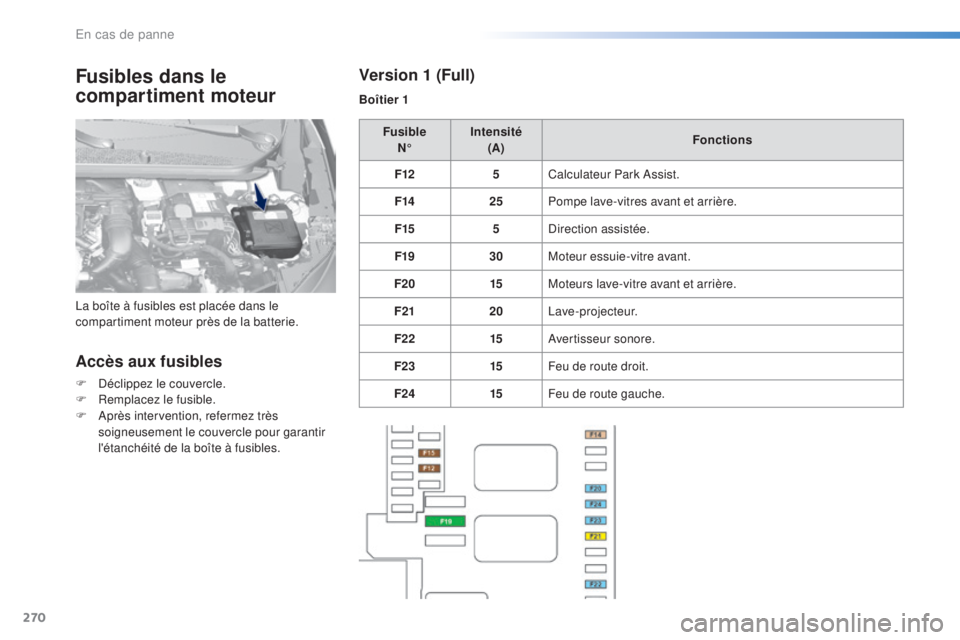

Fusibles dans le
compartiment moteur
Accès aux fusibles
F Déclippez le couvercle.
F R emplacez le fusible.
F

A
près intervention, refermez très
soigneusement le couvercle pour garantir
l'étanchéité de la boîte à fusibles. Fusible
N° Intensité
(A) Fonctions
F12 5Calculateur Park Assist.
F14 25Pompe lave-vitres avant et arrière.
F15 5Direction assistée.
F19 30Moteur essuie-vitre avant.
F20 15Moteurs lave-vitre avant et arrière.
F21 20Lave-projecteur.
F22 15Avertisseur sonore.
F23 15Feu de route droit.
F24 15Feu de route gauche.
La boîte à fusibles est placée dans le
compartiment moteur près de la batterie.
Version 1 (Full)
Boîtier 1
